Electro-PJP 한국 독점 공급 파트너

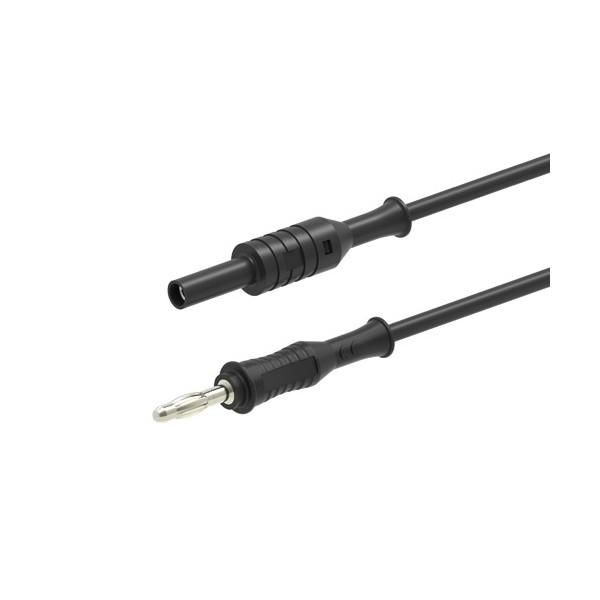

Electro-PJP 2020은 Ø4mm 직선 바나나 단자의 구성이 플러그(M) / 잭(F)으로 표기된 저전압 리드입니다. 정격 전압은 ≤30VAC ≤60VDC이고, 전류는 선 굵기에 따라 12 A에서 36 A까지입니다. (주)테솔이 국내에 공식 공급합니다.
플러그(M)는 Ø4mm 소켓(F)에, 잭(F)에는 Ø4mm 플러그(M)를 꽂습니다. 접점은 황동·베릴륨동(CuBe)에 니켈 도금이며 10개 단위로 포장됩니다.
연결 구성

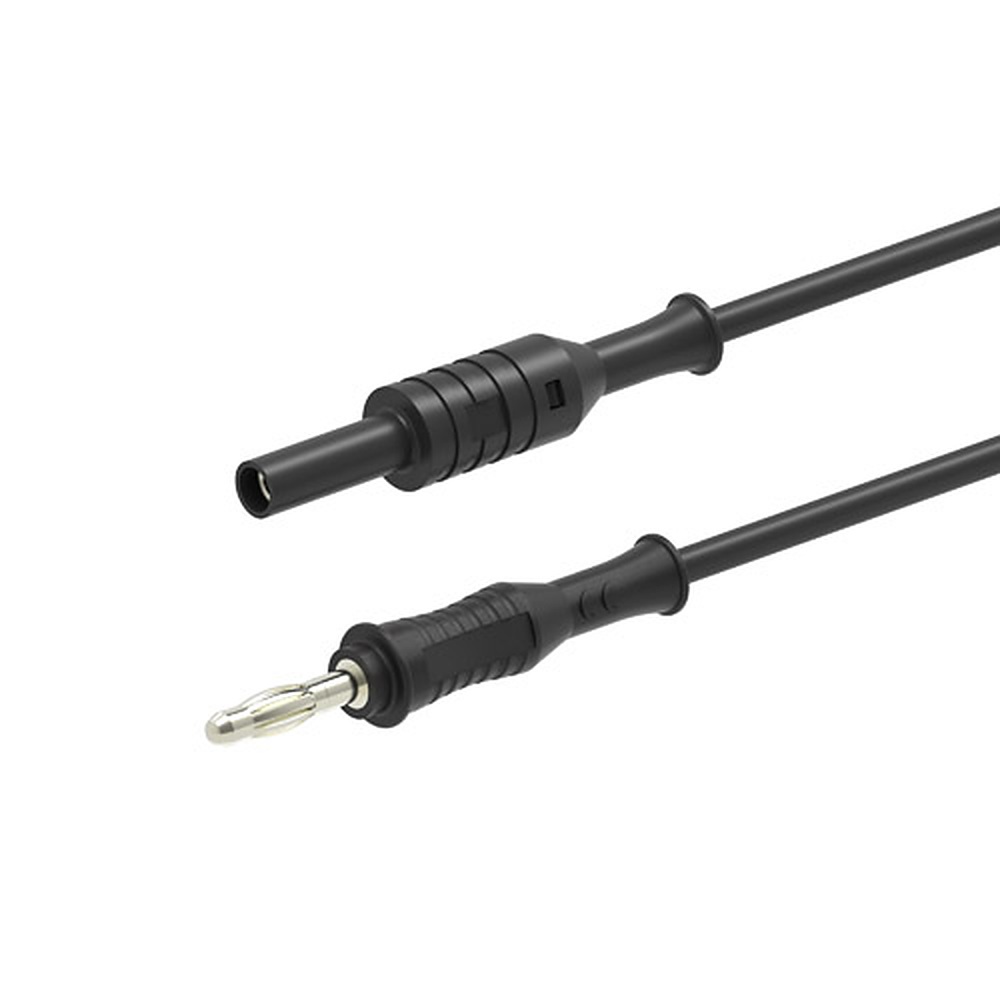

2020의 플러그 쪽과 잭 쪽 접속
같은 계열의 2010·2810은 수 플러그(M) 리드이고, 2020은 단자 구성에 잭(F)이 포함된 점이 다릅니다.
사양
2020 단자와 정격 정리
| 구분 | 내용 |
|---|---|
| 모델 | 2020 |
| 단자 | Ø4mm 직선 바나나, 플러그(M) / 잭(F) |
| 전압 | ≤30VAC ≤60VDC |
| 굵기별 전류 | 0.75 mm² 12 A, 1.00 mm² 20 A, 1.50 mm² 25 A, 2.50 mm² 36 A |
| 플라스틱 | PP |
| 금속 | 황동·베릴륨동(CuBe), 니켈 도금 |
| 케이블 | PVC 또는 실리콘(SIL), 0.75 · 1.00 · 1.50 · 2.50 mm² |
| 1포장 | 10개 |

같은 계열
2020 곁에서 보는 바나나 리드
- 2010 — Ø4mm 직선 바나나 플러그 리드
- 2030 — Ø4mm 직선 바나나 플러그, 절연형 / 비절연형 구성
- 2040 — Ø4mm 직선 바나나 플러그, 절연 직각형 / 직선 구성
- 2110 — Ø4mm 스태커블(적층형) 바나나 플러그 리드
- 2810 — Ø4mm 직선 바나나 플러그 리드, 2010과 같은 직선형 구성
- 2018 — 배터리 전원 리드, 암 Faston 6.35mm 단자, 12 A
관련 제품
2020과 이어 보는 PJP 테스트 리드
- Electro-PJP Ø4mm 안전 바나나 테스트 리드 (2060 · 2350 · 2410 · 2710 · 2310-IV)
- Electro-PJP Ø2mm 바나나 플러그 리드 (230 · 240 · 250 · 270 · 212 · 214)
- Electro-PJP Ø4mm 600 V CAT II 슬리브 바나나 리드 (2210 · 2510)
2020의 단자는 어떻게 구성됩니까?
Ø4mm 직선 바나나 플러그(M)와 잭(F) 구성입니다.
2020으로 흘릴 수 있는 최대 전류는 얼마입니까?
2.50 mm² 선을 고르면 36 A이고, 가장 가는 0.75 mm² 선은 12 A입니다.
2020의 포장 수량은 몇 개입니까?
10개 단위입니다.
FAQ 자주묻는 질문
-
2020의 단자는 어떻게 구성됩니까?
Ø4mm 직선 바나나 플러그(M)와 잭(F) 구성입니다.
-
2020으로 흘릴 수 있는 최대 전류는 얼마입니까?
2.50 mm² 선을 고르면 36 A이고, 가장 가는 0.75 mm² 선은 12 A입니다.
-
2020의 포장 수량은 몇 개입니까?
10개 단위입니다.
