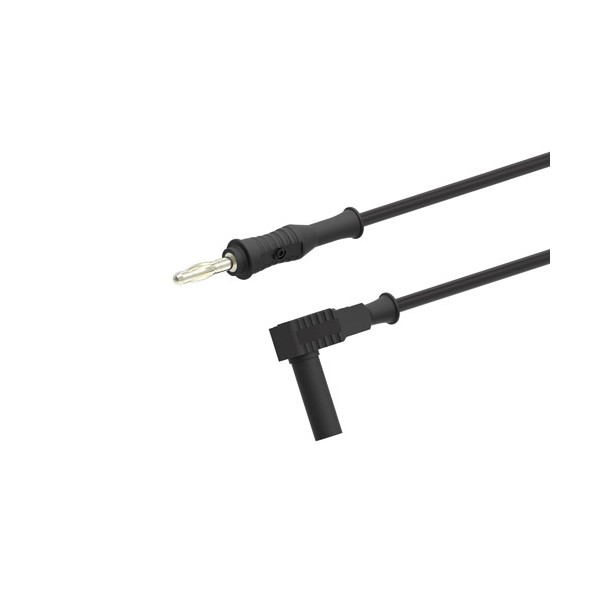

Electro-PJP 2040은 Ø4mm 바나나 플러그가 절연 직각 / 직선 구성으로 표기된 저전압 리드입니다. ≤30VAC ≤60VDC 회로용이고, 0.75 mm² 선은 12 A, 2.50 mm² 선은 36 A가 정격입니다. (주)테솔이 국내에 공식 공급합니다.
접점은 황동·베릴륨동(CuBe)에 니켈 도금이고 절연부는 PP입니다. 한 팩에 10개가 들어 있습니다.
플러그 방향

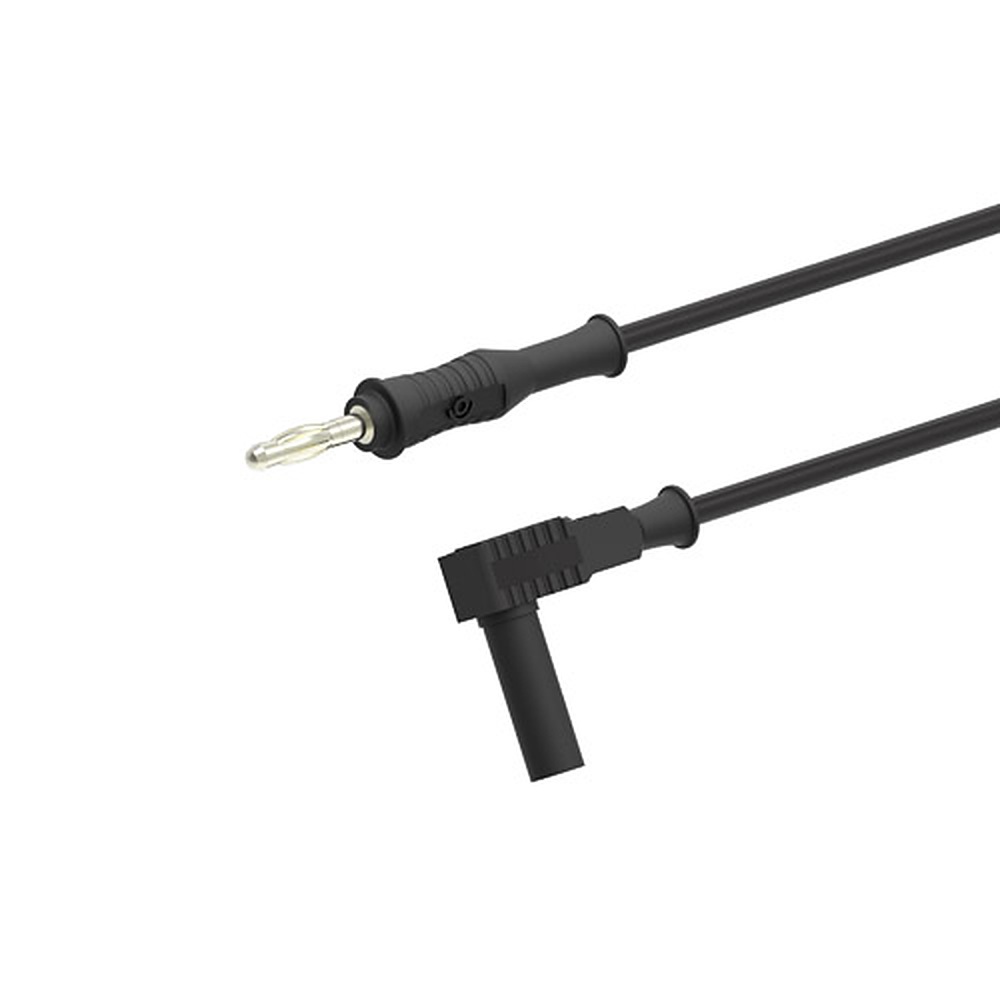

2040의 절연 직각형과 직선형 플러그
직각형은 케이블이 플러그 축과 직각으로 꺾여 나오는 형태이고, 직선형은 플러그 축과 같은 방향으로 나오는 형태입니다.
사양
2040 형상·정격 사양표
| 항목 | 내용 |
|---|---|
| 품번 | 2040 |
| 플러그 형상 | Ø4mm 바나나, 절연 직각형 / 직선형 |
| 정격 전압 | ≤30VAC ≤60VDC |
| 선 굵기와 전류 | 0.75 mm² 12 A, 1.00 mm² 20 A, 1.50 mm² 25 A, 2.50 mm² 36 A |
| 절연 재질 | PP |
| 접점 | 황동·베릴륨동(CuBe), 니켈 도금 |
| 케이블 | PVC 또는 실리콘(SIL), 0.75 · 1.00 · 1.50 · 2.50 mm² |
| 포장 | 10개 |

같은 계열
2040과 구분하는 직선·스태커블 리드
- 2010 — Ø4mm 직선 바나나 플러그 리드
- 2020 — Ø4mm 직선 바나나 플러그, 플러그(M) / 잭(F) 구성
- 2030 — Ø4mm 직선 바나나 플러그, 절연형 / 비절연형 구성
- 2110 — Ø4mm 스태커블(적층형) 바나나 플러그 리드
- 2810 — Ø4mm 직선 바나나 플러그 리드, 2010과 같은 직선형 구성
- 2018 — 배터리 전원 리드, 암 Faston 6.35mm 단자, 12 A
관련 제품
2040과 이어 보는 안전 리드·슬리브 리드
- Electro-PJP Ø4mm 안전 바나나 테스트 리드 (2060 · 2350 · 2410 · 2710 · 2310-IV)
- Electro-PJP Ø2mm 바나나 플러그 리드 (230 · 240 · 250 · 270 · 212 · 214)
- Electro-PJP Ø4mm 600 V CAT II 슬리브 바나나 리드 (2210 · 2510)
2040의 플러그 형상은 무엇입니까?
Ø4mm 바나나 플러그의 절연 직각 / 직선 구성입니다.
2040의 전류 정격은 선 굵기에 따라 어떻게 달라집니까?
0.75 mm² 12 A, 1.00 mm² 20 A, 1.50 mm² 25 A, 2.50 mm² 36 A입니다.
2040의 접점 소재는 무엇입니까?
황동과 베릴륨동(CuBe)이며 니켈 도금입니다.
FAQ 자주묻는 질문
-
2040의 플러그 형상은 무엇입니까?
Ø4mm 바나나 플러그의 절연 직각 / 직선 구성입니다.
-
2040의 전류 정격은 선 굵기에 따라 어떻게 달라집니까?
0.75 mm² 12 A, 1.00 mm² 20 A, 1.50 mm² 25 A, 2.50 mm² 36 A입니다.
-
2040의 접점 소재는 무엇입니까?
황동과 베릴륨동(CuBe)이며 니켈 도금입니다.
