Electro-PJP 214&226 Ø2MM 스택형 바나나 플러그

MODEL: 214&226
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

단자 간격이 좁은 기기를
결선하는 Ø2mm 바나나 리드

Electro-PJP Ø2mm 바나나 플러그 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP 230·240·250·270과 212·214 계열은 소형 단자용 Ø2mm 바나나 플러그 리드(2 mm 계측 리드선)입니다. 10 A와 6 A 두 정격으로 나뉘며, 600 V CAT II 모델 240·270을 포함해 10개 모델로 구성됩니다.

Ø2mm 플러그는 단자 간격이 좁은 소형 기기와 정밀 장비에 맞는 규격이며, 선재 단면적이 0.40~0.75 mm²로 가볍습니다. 10 A 계열은 230·240·250·270, 6 A 계열은 212·216·214·226과 Ø4mm 연결 어댑터형 212-209·216-209입니다. 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

Ø2 mm

소형 단자용 바나나 플러그

10 A · 6 A

두 가지 전류 정격 계열

600 V

240·270의 CAT II 정격

10개

직선·스태커블·직각·잭 구성

특징

좁은 단자에 맞춘
가벼운 2 mm 바나나 리드

핵심 특징	현장에서 달라지는 점
Ø2mm 플러그	단자 간격이 좁은 기기에서도 이웃 단자를 건드리지 않고 결선할 수 있습니다.
10 A·6 A 두 계열	230·240·250·270은 10 A, 212·214 계열은 6 A로 나뉘어 있어 흘릴 전류에 맞는 선을 고르기 쉽습니다.
600 V CAT II 모델	240과 270은 CAT II 정격이라 저압 설비의 소형 계측 단자도 같은 규격으로 연결할 수 있습니다.
스태커블·직각 형태	측정선을 분기할 때는 스태커블을, 케이블을 단자 옆으로 빼야 할 때는 270 직각을 고르세요.
PVC 또는 SIL 피복	작업 환경에 맞춰 선 피복을 지정할 수 있으며, 반복 굴곡이 많은 작업에는 SIL 구성이 맞습니다.

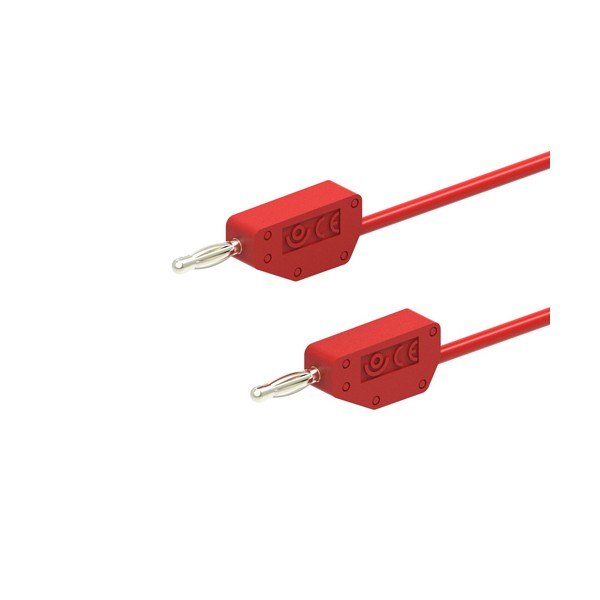

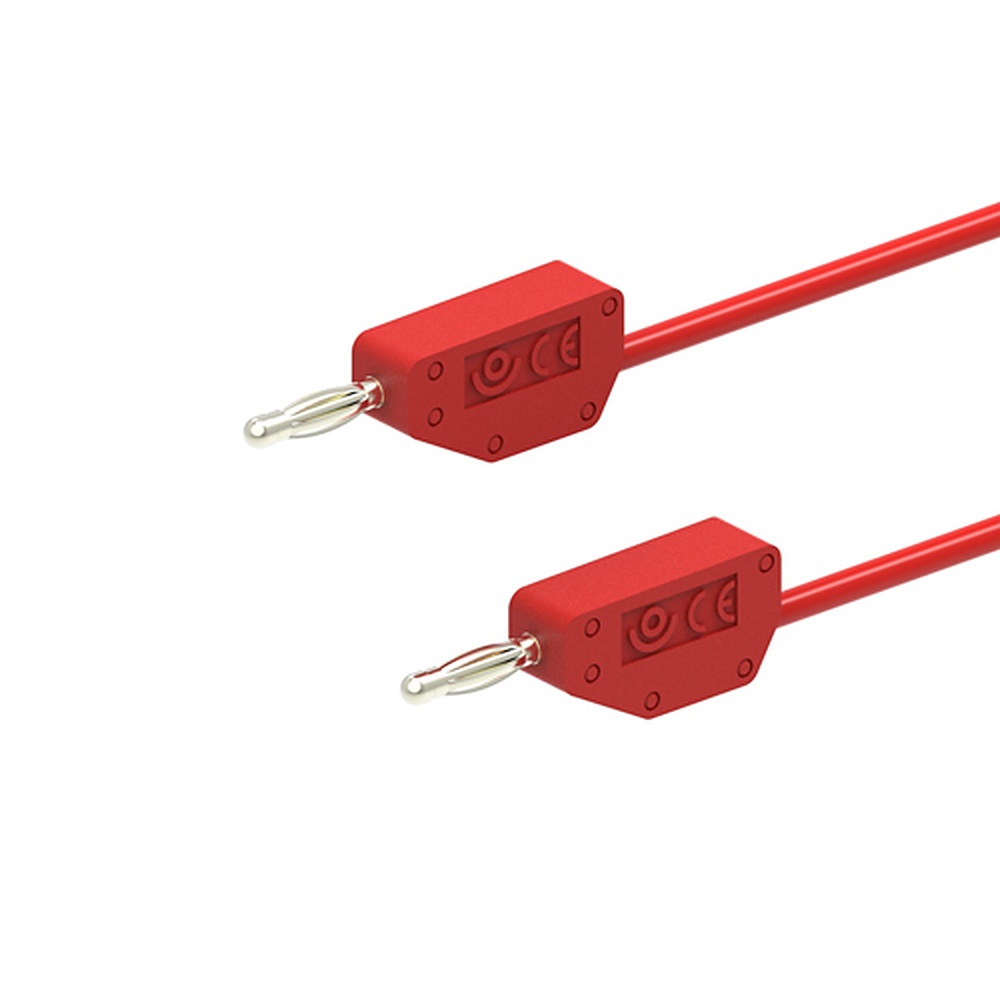

양 끝에 스택형 플러그가 달린 빨간 리드

계열 구분

10 A와 6 A
정격 선택 기준

230·240·250은 0.50 mm² 선재로 10 A를, 270은 0.75 mm² 선재로 10 A를 흘릴 수 있습니다. 212·214 계열은 0.40 mm² 선재의 6 A 구성이라 신호선처럼 전류가 작은 시험에 알맞습니다.

212-209와 216-209는 한쪽이 Ø2mm 플러그, 반대쪽이 Ø4mm 바나나 플러그와 잭 커넥터라 소형 기기와 Ø4mm 단자 계측기를 바로 이을 수 있습니다. 270은 길이가 25·50·100 cm, 색상이 R·N·V 세 가지로 한정되니 주문 전에 확인하세요.

Ø2mm와 Ø4mm 연결 어댑터형

212-209와 216-209는 Ø2mm 측정선 끝에 Ø4mm 플러그와 잭을 함께 둔 구조입니다. 소형 기기 측정선을 기존 Ø4mm 계측 리드와 이어 길이를 늘릴 때, 별도 변환 어댑터 없이 한 가닥으로 해결할 수 있습니다.

사양

Ø2mm 리드 모델별
정격 비교와 공통 사양

모델	품번 구성	형태	정격 전압	정격 전류	절연체	길이
230	23[X]-[L]-#	Ø2mm 직선 안전 바나나 플러그	≤30 VAC · ≤60 VDC	10 A	PP	10 · 25 · 50 · 100 cm
240	24[X]-IEC-[L]-#	Ø2mm 스태커블 안전 바나나 플러그	600 V CAT II	10 A	PP	10 · 25 · 50 · 100 cm
250	25[X]-[L]-#	Ø2mm 바나나 플러그, 스태커블 / 직선	≤30 VAC · ≤60 VDC	10 A	PP	10 · 25 · 50 · 100 cm
270	270-[L]-#	Ø2mm 직각 안전 바나나 플러그	600 V CAT II	10 A	TPE	25 · 50 · 100 cm
212 & 216	2[X]-[L]-#	Ø2mm 직선 바나나 플러그	≤30 VAC · ≤60 VDC	6 A	PP	10 · 25 · 50 · 100 cm
214 & 226	2[X]-[L]-#	Ø2mm 스태커블 바나나 플러그	≤30 VAC · ≤60 VDC	6 A	PA	10 · 25 · 50 · 100 cm
212-209 & 216-209	2[X]-209-[L]-#	Ø4mm 직선 바나나 커넥터, 플러그 / 잭	≤30 VAC · ≤60 VDC	6 A	PP	10 · 25 · 50 · 100 cm

시리즈 공통 사양

항목	사양
접점	니켈 도금 황동
선재(230·240·250)	0.50 mm² (PVC 또는 SIL)
선재(270)	PVC 0.75 mm²
선재(212·214 계열)	0.40 mm² (212·214는 PVC, 216·226은 SIL)
270 색상	R · N · V
그 밖의 색상	6색(품번의 # 위치에서 지정)
포장 수량	10
품번 기호	[X] 선재 · [L] 길이 · # 색상

활용 분야

소형 기기와
정밀 장비 시험

소형 계측 모듈 — 2 mm 단자를 갖춘 측정 모듈과 데이터 수집 장치의 신호선을 연결합니다.
정밀 장비 시험 배선 — 단자 간격이 좁은 시험 장비에서 인접 단자와 닿지 않는 결선에 사용합니다.
교육용 실험 장비 — 가는 선이 가벼워 학생이 자주 바꿔 꽂는 실습에 알맞습니다.
Ø4mm 계측기 연결 — 212-209·216-209로 소형 기기 신호를 Ø4mm 단자 계측기에 잇습니다.

선택 가이드

조건에 맞는
Ø2mm 리드 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
600 V CAT II 정격이 필요할 때	240 · 270	600 V CAT II 정격 모델이라 저압 설비의 소형 계측 단자에 연결할 수 있습니다.
저전압 10 A급 직선 결선일 때	230 · 250	≤30 VAC · ≤60 VDC 범위에서 10 A까지 흘리는 직선 구성입니다.
단자 옆으로 케이블을 빼야 할 때	270	직각 플러그라 케이블을 단자 옆으로 빼낼 수 있습니다.
6 A 신호선이면 충분할 때	212 · 214 · 216 · 226	0.40 mm² 선재의 가벼운 구성이라 전류가 작은 신호선에 충분합니다.
Ø4mm 단자로 이어야 할 때	212-209 · 216-209	반대쪽 끝이 Ø4mm 플러그·잭이라 별도 변환 부품 없이 Ø4mm 단자에 연결됩니다.

구성·옵션

Ø2mm 리드 품번으로 고르는
선재·길이·색상

항목	내용
플러그 형태	직선 · 직각 · 스태커블 · 잭
길이 [L]	10 · 25 · 50 · 100 cm (270은 25 · 50 · 100 cm)
정격 전류	10 A · 6 A
색상 #	6색 중 선택(270은 R · N · V)

Ø2mm 리드와 함께 보는
리드·프로브

240과 270의 CAT II 정격은 어떤 회로에 해당합니까?
600 V CAT II는 콘센트 이하의 저압 회로 수준입니다. 분전반이나 인입부 측정에는 1000 V CAT III·IV 정격 Ø4mm 안전 리드를 선택하세요.
270은 다른 모델과 선택 사양이 어떻게 다릅니까?
270은 직각 플러그, TPE 절연체, 0.75 mm² PVC 선재를 갖추고 길이는 25·50·100 cm, 색상은 R·N·V로 한정됩니다. 주문 전에 이 조합이 현장 요구에 맞는지 살펴보세요.
Ø2mm 리드의 PVC와 SIL 피복은 어떻게 고릅니까?
반복해서 구부리는 작업이라면 SIL 구성이 유리합니다. 212·214는 PVC, 216·226은 SIL 피복이며, 같은 플러그 형태를 두 피복 가운데 골라 주문할 수 있습니다.
Ø4mm 단자 계측기와 직접 연결할 수 있습니까?
네, 212-209와 216-209가 그 용도입니다. 한쪽은 Ø2mm 플러그, 반대쪽은 Ø4mm 플러그와 잭 커넥터라 별도 변환 부품 없이 기존 Ø4mm 리드 사이에 끼울 수 있습니다.
