Electro-PJP 한국 독점 공급 파트너

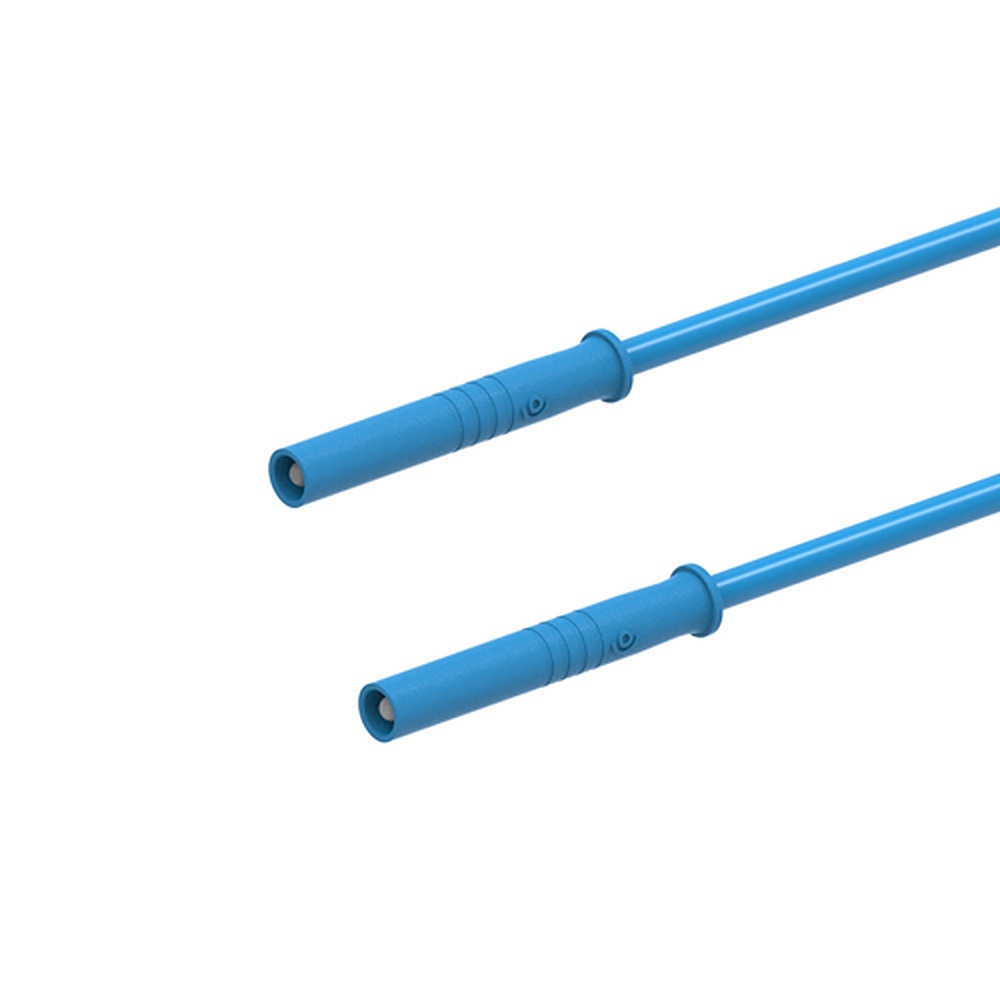

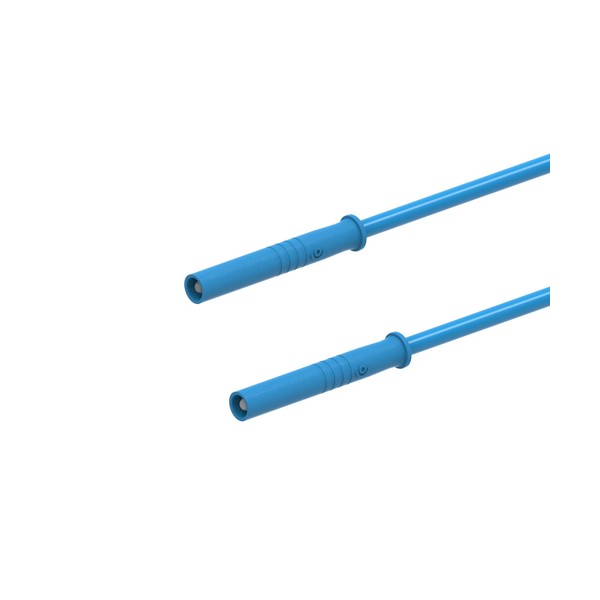

Electro-PJP 230은 10 A 정격의 Ø2mm 직선 안전 바나나 플러그 리드(Banana Plug Lead)입니다. 허용 전압은 ≤30 VAC · ≤60 VDC이고 접점은 니켈 도금 황동입니다. (주)테솔이 국내에 공식 공급합니다.
플러그 몸체 절연체는 PP이며 선재는 PVC와 SIL 중에서 고르는 0.50 mm² 구성입니다. 포장 단위는 10개입니다.
플러그와 선재
230의 플러그 구조와 0.50 mm² 선재
직선 형태의 Ø2mm 안전 플러그를 단 리드입니다. 선재 단면적은 0.50 mm²이고 PVC 또는 SIL 피복 가운데 하나를 지정합니다.
길이 선택
10~100 cm 네 가지 길이
리드 길이는 10, 25, 50, 100 cm의 네 가지 중에서 정합니다.
사양
230 사양
| 구분 | 내용 |
|---|---|
| 모델 | 230 |
| 플러그 구성 | Ø2mm 직선 안전 바나나 플러그 |
| 허용 전압 | ≤30 VAC · ≤60 VDC |
| 전류 | 10 A |
| 몸체 절연 | PP |
| 접점 소재 | 니켈 도금 황동 |
| 케이블 | PVC 또는 SIL, 0.50 mm² |
| 길이 | 10 · 25 · 50 · 100 cm |
| 포장 | 10개 |

같은 계열
230과 형태가 다른 Ø2mm 리드 모델
- 240 — 600 V CAT II, 스태커블 안전 플러그
- 250 — 스태커블 / 직선 구성, ≤30 VAC · ≤60 VDC
- 270 — 600 V CAT II, 직각 안전 플러그
- 212&216 — 6 A, 직선 바나나 플러그
- 214&226 — 6 A, 스태커블, 절연체 PA
- 212-209&216-209 — 6 A, 직선 플러그 / 잭 조합
관련 제품
230 곁에서 검토하는 Ø4mm 리드와 프로브
- Electro-PJP Ø4mm 비안전형 바나나 리드 (2010 · 2020 · 2030 · 2040 · 2110 · 2810 · 2018)
- Electro-PJP Ø4mm 안전 바나나 테스트 리드 (2060 · 2350 · 2410 · 2710 · 2310-IV)
- Electro-PJP Ø4mm 테스트 프로브 (402 · 404 · 405 · 490 · 590)
230의 정격 전류는 얼마입니까?
10 A입니다. 정격 전압은 ≤30 VAC · ≤60 VDC입니다.
230 선재의 단면적은 얼마입니까?
0.50 mm²이며 PVC와 SIL 가운데 선택합니다.
230은 몇 개 단위로 포장됩니까?
10개 단위입니다.
FAQ 자주묻는 질문
-
230의 정격 전류는 얼마입니까?
10 A입니다. 정격 전압은 ≤30 VAC · ≤60 VDC입니다.
-
230 선재의 단면적은 얼마입니까?
0.50 mm²이며 PVC와 SIL 가운데 선택합니다.
-
230은 몇 개 단위로 포장됩니까?
10개 단위입니다.
