Electro-PJP 한국 독점 공급 파트너
Electro-PJP 212-209&216-209는 플러그와 잭을 조합한 Ø2mm 직선 바나나 커넥터 리드(Banana Connector Lead)입니다. 정격은 6 A, ≤30 VAC · ≤60 VDC입니다. (주)테솔이 국내에 공식 공급합니다.
절연체는 PP, 접점은 니켈 도금 황동입니다. 선재는 PVC 또는 SIL의 0.40 mm²이고 10개 단위로 포장됩니다.
양단 구성
212-209&216-209의 플러그 / 잭 조합

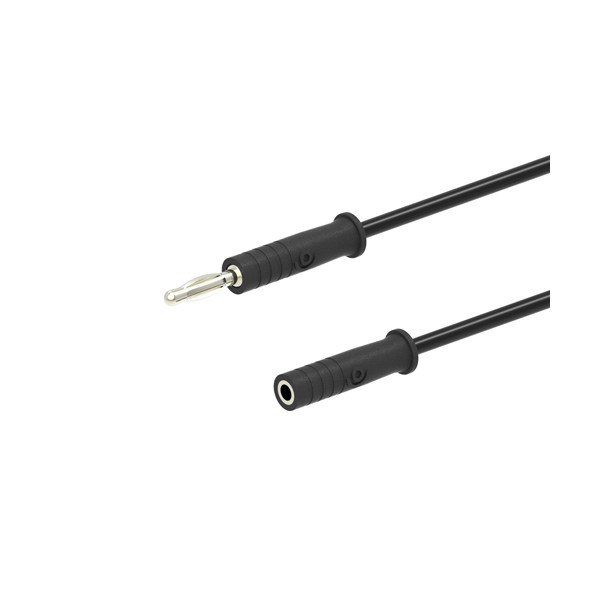

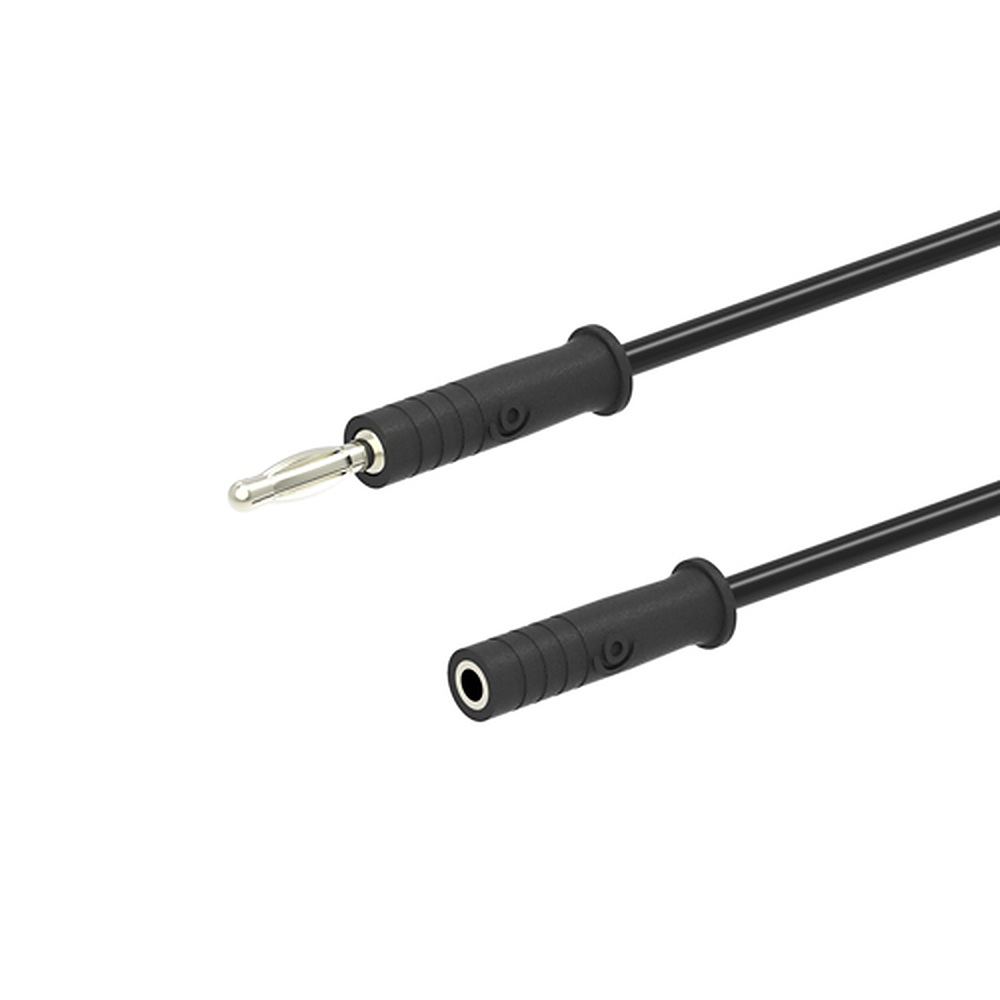

한쪽 끝은 Ø2mm 플러그(수), 반대쪽 끝은 Ø2mm 잭(암)인 직선 리드입니다. 플러그는 Ø2mm 잭이나 단자에 꽂고, 잭 쪽에는 다른 Ø2mm 플러그를 받습니다.

선재와 길이
0.40 mm² 선재, 네 가지 길이
선재는 PVC 또는 SIL의 0.40 mm²입니다. 길이는 10, 25, 50, 100 cm 중에서 선택합니다.
사양
212-209&216-209 정리표
| 구분 | 내용 |
|---|---|
| 모델 | 212-209&216-209 |
| 커넥터 | Ø2mm 직선 바나나 커넥터, 플러그 / 잭 |
| 사용 가능 전압 | ≤30 VAC · ≤60 VDC |
| 정격 | 6 A |
| 몸체 | PP |
| 접점 처리 | 니켈 도금 황동 |
| 선 사양 | PVC 또는 SIL, 0.40 mm² |
| 제공 길이 | 10 · 25 · 50 · 100 cm |
| 포장 개수 | 10개 |
같은 계열
212-209&216-209와 구분되는 같은 계열 모델
- 230 — 10 A, 직선 안전 플러그
- 240 — 600 V CAT II, 스태커블 안전 플러그
- 250 — 스태커블 / 직선 구성, ≤30 VAC · ≤60 VDC
- 270 — 600 V CAT II, 직각 안전 플러그
- 212&216 — 6 A, 직선 바나나 플러그
- 214&226 — 6 A, 스태커블, 절연체 PA
관련 제품
212-209&216-209 외에 보는 Ø4mm 리드군
- Electro-PJP Ø4mm 비안전형 바나나 리드 (2010 · 2020 · 2030 · 2040 · 2110 · 2810 · 2018)
- Electro-PJP Ø4mm 안전 바나나 테스트 리드 (2060 · 2350 · 2410 · 2710 · 2310-IV)
- Electro-PJP Ø4mm 테스트 프로브 (402 · 404 · 405 · 490 · 590)
212-209&216-209는 어떤 구성입니까?
플러그와 잭을 조합한 Ø2mm 직선 바나나 커넥터 리드입니다.
212-209&216-209의 정격은 어떻게 됩니까?
6 A, ≤30 VAC · ≤60 VDC입니다.
212-209&216-209 선재는 무엇입니까?
PVC 또는 SIL의 0.40 mm²입니다.
FAQ 자주묻는 질문
-
212-209&216-209는 어떤 구성입니까?
플러그와 잭을 조합한 Ø2mm 직선 바나나 커넥터 리드입니다.
-
212-209&216-209의 정격은 어떻게 됩니까?
6 A, ≤30 VAC · ≤60 VDC입니다.
-
212-209&216-209 선재는 무엇입니까?
PVC 또는 SIL의 0.40 mm²입니다.
