차단기 나사 머리에 붙여
리드를 연결하는 자석 어댑터

Electro-PJP MgP 직각 자석 어댑터

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP MgP는 RCD·RCCB·GFCI·차단기 단자의 강철 나사 헤드에 자석으로 붙고 Ø4mm 소켓이 직각으로 달린 자석 어댑터(Right-angle Magnetic Adapter)입니다. 머리 지름은 여섯 가지이며, 좁은 제어반 안에서 측정 리드를 임시로 연결하는 데 사용합니다.

정격은 1500 V CAT III, 1000 V CAT IV이고 전류는 4 A이며, 직각 구조라 리드가 단자 옆으로 빠져 인접 단자와의 간섭을 줄입니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

1500 V

CAT III 정격 전압

1000 V

CAT IV 정격 전압

4 A

전 모델 정격 전류

6종

머리 지름 6 · 6.6 · 8 · 9 · 10 · 11 mm

특징

좁은 단자 사이를
직각으로 연결

핵심 특징현장에서 달라지는 점
직각 Ø4mm 소켓리드가 단자 옆으로 빠져 인접 차단기 단자와 부딪히지 않고 배선 공간이 좁은 분전반에서도 연결합니다.
N35 자석 머리강철 나사 헤드에 붙어 한 손으로 위치를 잡은 채 측정하므로 리드를 따로 고정하는 작업이 줄어듭니다.
니켈 도금 황동 접점접점 표면이 안정적이라 붙이고 떼는 시험을 반복해도 접촉 상태가 유지됩니다.
머리 지름 6종6~11 mm 범위에서 나사 헤드에 맞는 모델을 고르므로 단자 종류가 달라도 같은 계열로 대응합니다.
CAT III 1500 V 정격1500 V CAT III·1000 V CAT IV 정격이어서 높은 등급이 요구되는 설비 전기 점검에 사용합니다.

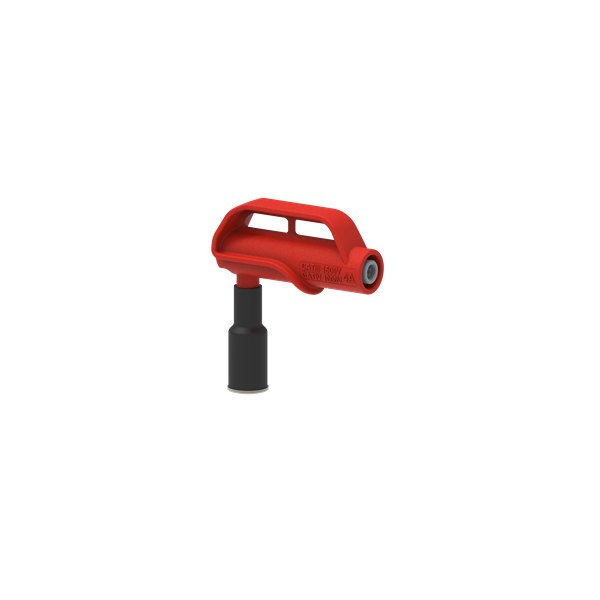

ELECTRO-PJP MgP11_0-IEC - 붉은색 직각 형태의 자석 어댑터 외형
붉은색 직각 형태의 자석 어댑터 외형

연결 대상

차단기 단자 나사
헤드 지름 확인

MgP는 RCD, RCCB, GFCI, 일반 차단기 단자의 강철 나사 헤드에 붙는 구조입니다. 나사 머리 지름을 측정해 가장 가까운 모델을 선택하며, 6 mm 헤드에는 MgP6,0과 MgP6,6이 해당합니다. 직선 소켓이 필요한 저전압 시험이라면 AdaMagnet 시리즈를 선택하세요.

강철 나사 헤드에 밀착

자석 머리는 강철 나사 헤드의 평면에 붙어 접촉합니다. 나사 머리가 오염되었거나 도장되어 있으면 접촉 상태가 불안정할 수 있으므로 측정 전에 접촉면을 확인하세요.

사양

6개 모델 비교와
공통 사양

항목MgP6,0MgP6,6MgP8,0MgP9,0MgP10,0MgP11,0
품번MgP6_0-IEC-#MgP6_6-IEC-#MgP8_0-IEC-#MgP9_0-IECMgP10_0-IEC-#MgP11_0-IEC-#
머리 지름6 mm6.6 mm8 mm9 mm10 mm11 mm
정격 전압1500 V CAT III / 1000 V CAT IV1500 V CAT III / 1000 V CAT IV1500 V CAT III / 1000 V CAT IV1500 V CAT III / 1000 V CAT IV1500 V CAT III / 1000 V CAT IV1500 V CAT III / 1000 V CAT IV
정격 전류4 A4 A4 A4 A4 A4 A

시리즈 공통 사양

항목사양
형태직각 자석 어댑터
소켓Ø4mm 소켓 (바나나 플러그용)
자석N35
절연부PP(폴리프로필렌)
접점니켈 도금 황동
포장 수량10개
연결 방식강철 나사 헤드에 붙이는 임시 연결

활용 분야

분전반 점검과
임시 연결 현장

  • RCD·RCCB 점검 — 단자의 강철 나사 헤드에 붙여 측정 리드를 연결합니다.
  • GFCI 시험 — GFCI 단자 나사에 같은 방식으로 붙여 전압을 측정합니다.
  • 차단기 단자 연결 — 차단기 나사 헤드에 자석 머리를 붙여 리드를 고정합니다.
  • 바나나 리드 접속 — 어댑터 소켓에 Ø4mm 바나나 플러그를 꽂아 계측기에 연결합니다.

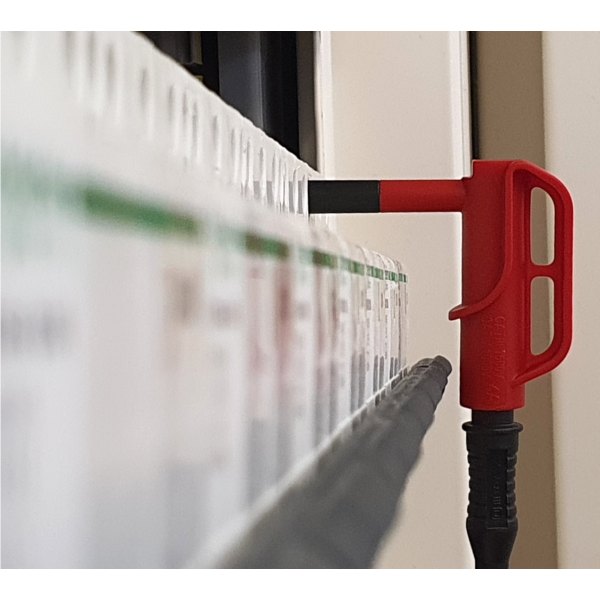

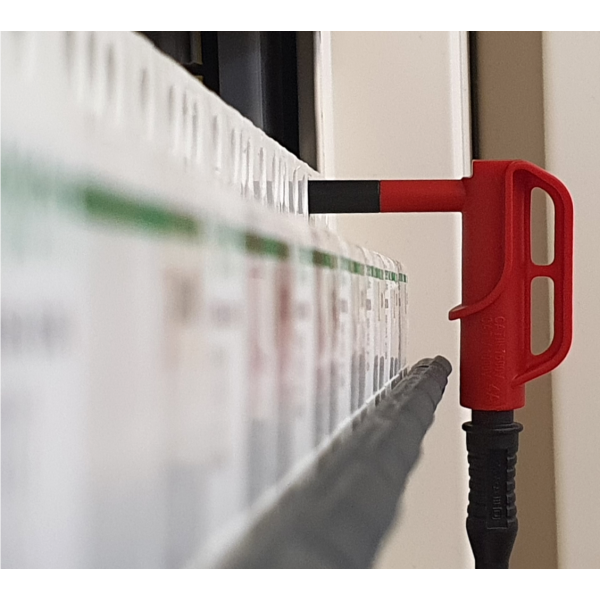

ELECTRO-PJP MgP11_0-IEC - 배전반 차단기 열에 붉은색 어댑터를 꽂은 모습
배전반 차단기 열에 붉은색 어댑터를 꽂은 모습

선택 가이드

나사 머리 지름별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
나사 머리가 6 mm 안팎일 때MgP6,0 · MgP6,66 mm와 6.6 mm 두 단계로 가장 작은 헤드에 맞춥니다.
나사 머리가 8~9 mm일 때MgP8,0 · MgP9,0일반 차단기 단자 나사에 맞는 중간 지름입니다.
나사 머리가 10~11 mm일 때MgP10,0 · MgP11,0큰 헤드 단자에 접촉 면을 넓게 확보합니다.
직선 소켓이 필요할 때AdaMagnet 시리즈직선 구조에 30 VAC · 60 VDC 이하 정격입니다.

구성·옵션

구성과
주문 방법

항목내용
구성직각 자석 어댑터 단품 (포장 10개)
주문 방법지름별 모델명(MgP6,0 등)으로 선택

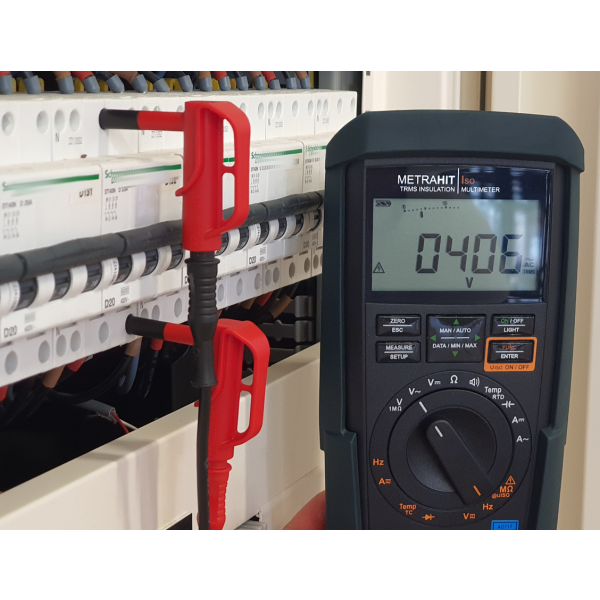

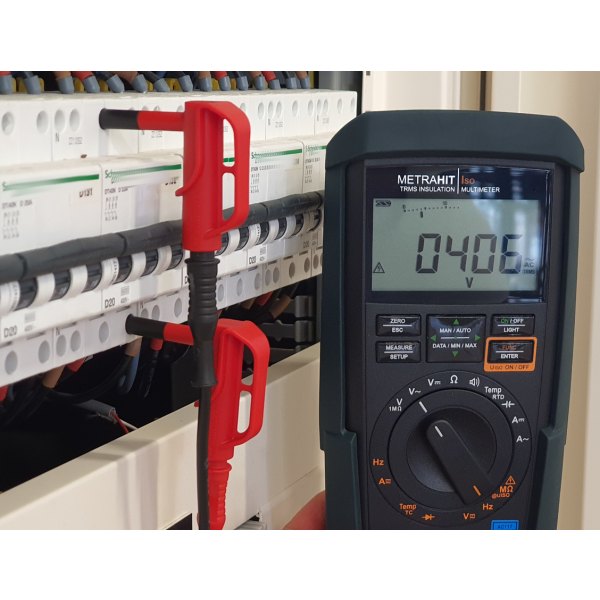

ELECTRO-PJP MgP11_0-IEC - 어댑터를 꽂고 멀티미터로 측정하는 모습
어댑터를 꽂고 멀티미터로 측정하는 모습
