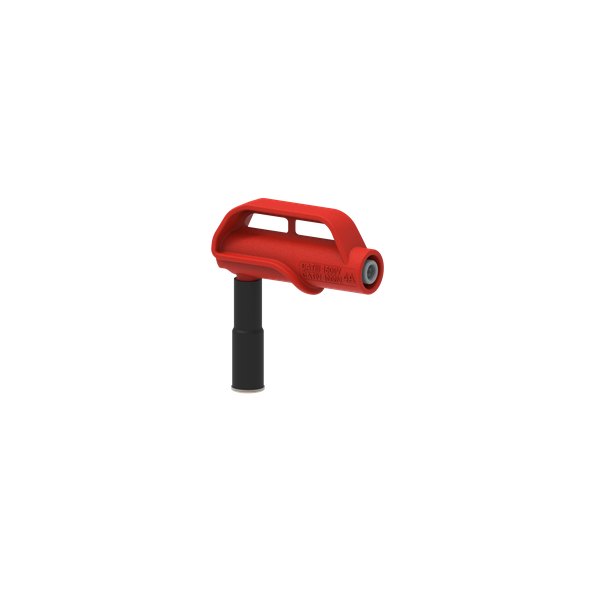

Electro-PJP MgP9_0-IEC는 지름 9 mm 강철 나사 헤드에 붙는 Ø4mm 소켓의 직각 자석 어댑터입니다. 1500 V CAT III / 1000 V CAT IV, 4 A 정격이며 10개 단위로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

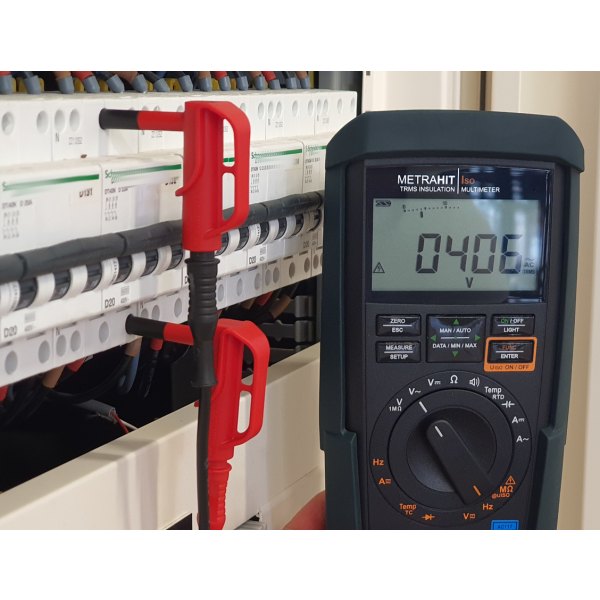

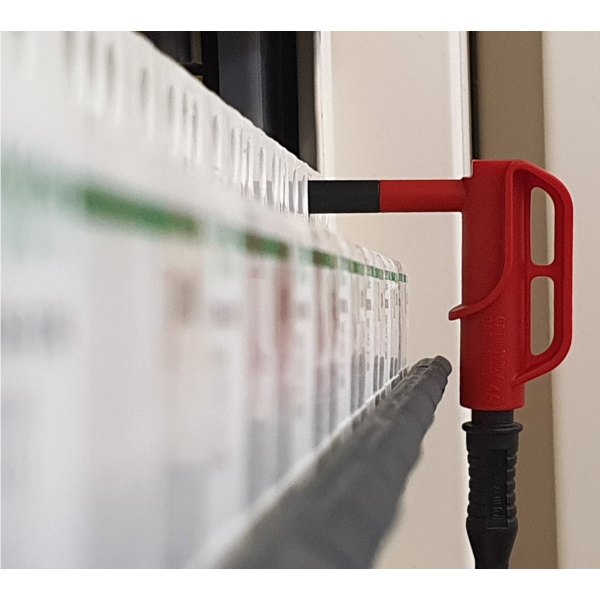

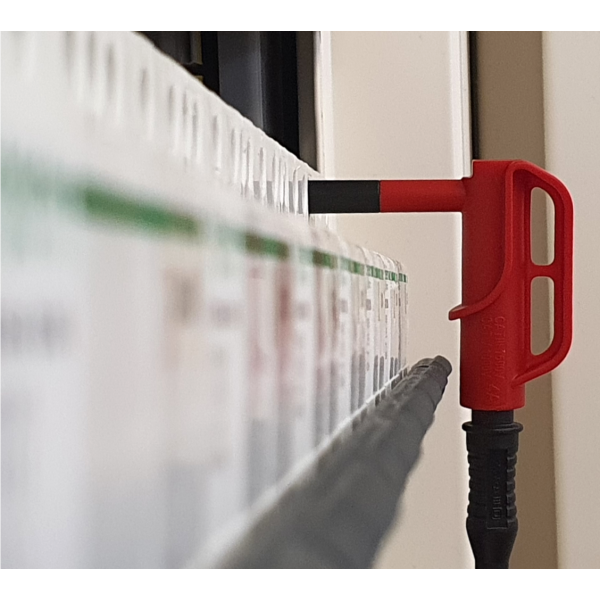

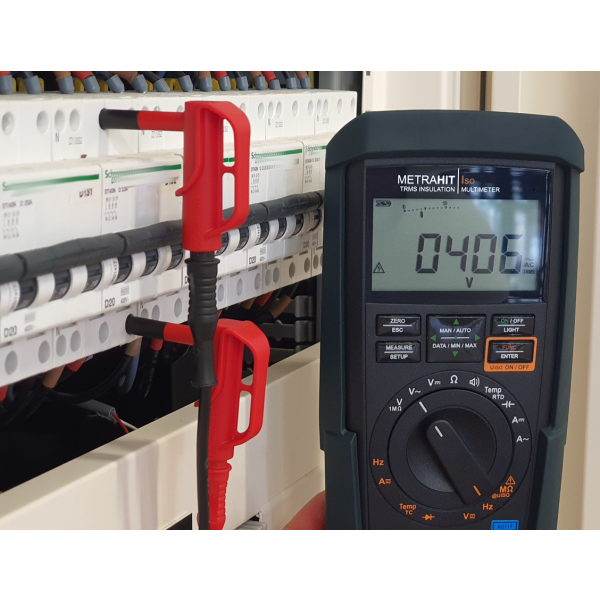

직각 구조여서 리드가 단자 옆으로 빠지므로 인접 단자와의 간섭을 줄입니다. 자석은 N35입니다.
사양
MgP9_0-IEC 정격·재질 표
| 항목 | 사양 |
|---|---|
| 전압 등급 | 1000 V CAT IV, 1500 V CAT III |
| 소켓 | Ø4mm, 직각 배치 |
| 자석 머리 | 지름 9 mm, N35 |
| 최대 전류 | 4 A |
| 수량 | 한 팩 10개 |
| 소재 | 절연 PP, 접점 Ni 도금 황동 |


사용 환경
9 mm 헤드 밀착 확인
붙일 헤드의 지름이 9 mm인지, 표면이 평평한지 먼저 확인하세요.

같은 계열
MgP9_0-IEC와 지름이 다른 모델
- MgP6_0-IEC — 자석 머리 지름 6 mm인 직각 어댑터
- MgP6_6-IEC — 자석 머리 지름 6.6 mm인 직각 어댑터
- MgP8_0-IEC — 자석 머리 지름 8 mm인 직각 어댑터
- MgP10_0-IEC — 자석 머리 지름 10 mm인 직각 어댑터
- MgP11_0-IEC — 자석 머리 지름 11 mm인 직각 어댑터
관련 제품
MgP9_0-IEC 주변 측정 액세서리
- Electro-PJP AdaMagnet 자석 어댑터 (Ø7 · Ø9 · Ø10)
- Electro-PJP Ø4mm 안전 바나나 테스트 리드 (2060 · 2350 · 2410 · 2710 · 2310-IV)
- Electro-PJP Ø4mm 600 V CAT II 슬리브 바나나 리드 (2210 · 2510)
MgP9_0-IEC의 머리 지름은 얼마입니까?
9 mm입니다. 8 mm와 10 mm 헤드에는 각각 MgP8_0-IEC, MgP10_0-IEC를 선택하세요.
MgP9_0-IEC의 CAT 등급은 어떻게 됩니까?
1500 V CAT III / 1000 V CAT IV입니다.
MgP9_0-IEC의 자석 등급은 무엇입니까?
N35입니다.
FAQ 자주묻는 질문
-
MgP9_0-IEC의 머리 지름은 얼마입니까?
9 mm입니다. 8 mm와 10 mm 헤드에는 각각 MgP8_0-IEC, MgP10_0-IEC를 선택하세요.
-
MgP9_0-IEC의 CAT 등급은 어떻게 됩니까?
1500 V CAT III / 1000 V CAT IV입니다.
-
MgP9_0-IEC의 자석 등급은 무엇입니까?
N35입니다.
