특징

• 4채널 400MHz 채널 주파수 분석기 및 10MHz 주파수 참조와 통합 루비듐 발진기 결합
• UTC까지 10ns rms로 정확한 시간 보정(GNSS 옵션 포함)
• GNSS 옵션 덕분에 루비듐 발진기의 제로 에이징
• 갭 프리 주파수 측정; 50ns ~ 1000s 게이트 시간
• 그래픽 터치스크린 디스플레이
• 초고해상도: 7ps(시간), 12-13자리/s(주파수)
• 초고속 측정 속도: 초당 최대 2천만 개의 샘플

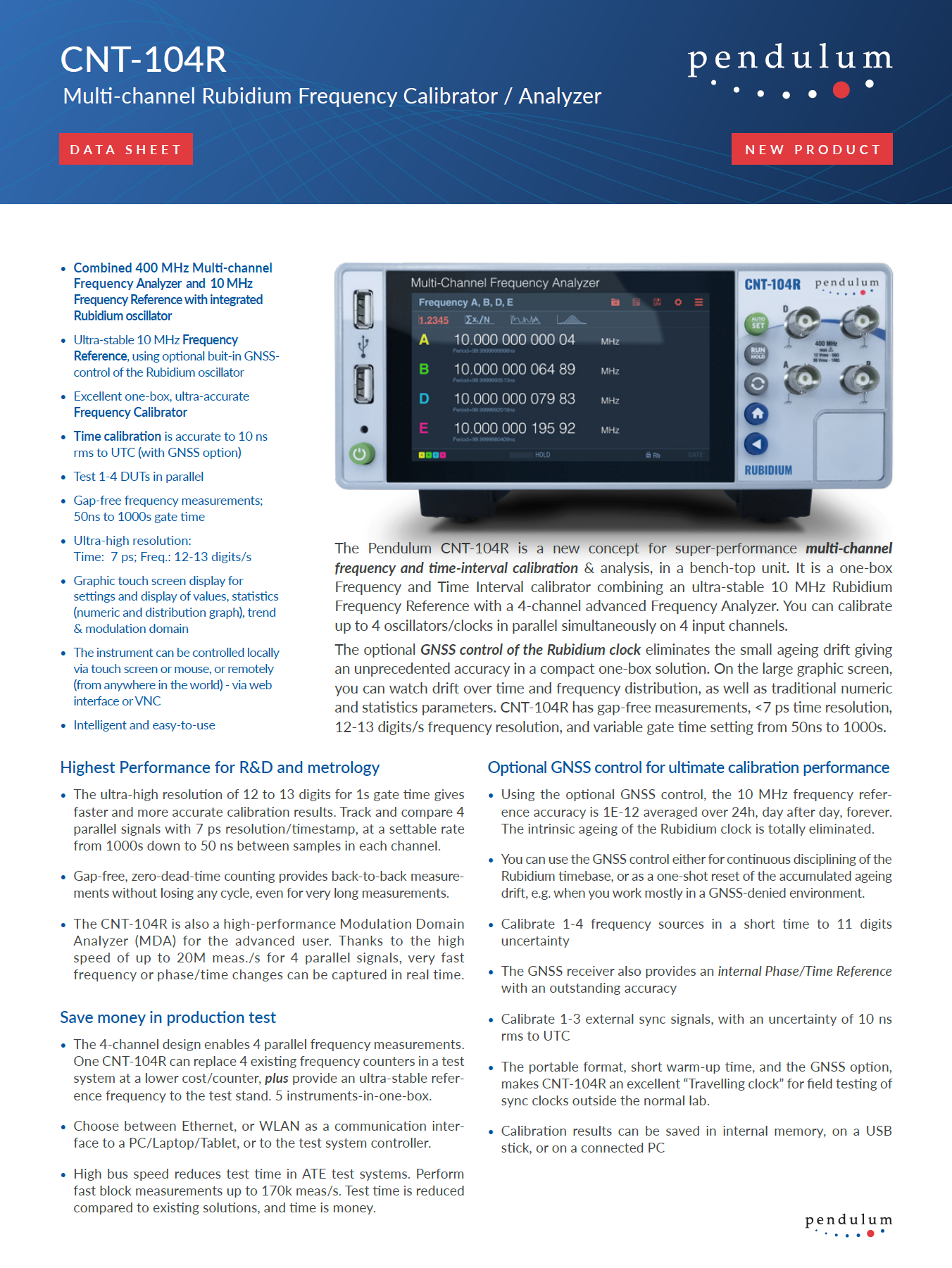

개요

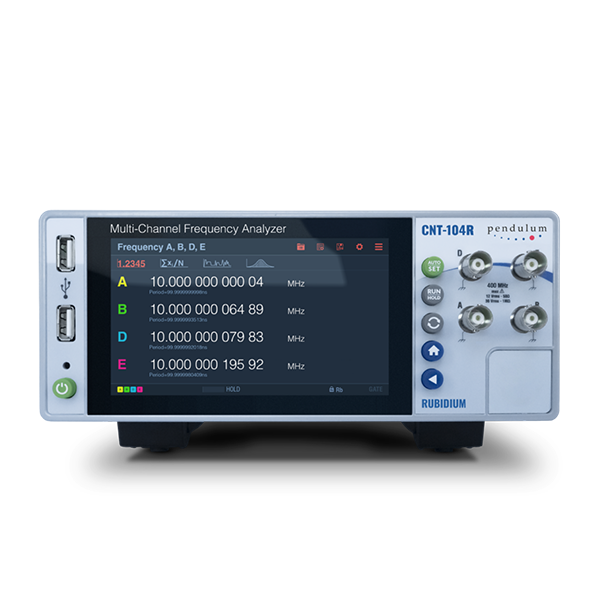

진자 CNT-104R은 벤치탑 유닛에서 초성능 다중 채널 주파수 및 시간 간격 보정 및 분석을 위한 새로운 개념입니다. 초안정적인 10MHz 루비듐 주파수 기준과 4채널 고급 주파수 분석기를 결합한 1박스 주파수 및 시간 간격 보정기입니다. 4개의 입력 채널에서 동시에 최대 4개의 오실레이터/클럭을 병렬로 보정할 수 있습니다.

루비듐 시계의 선택적 GNSS 제어는 작은 노화 드리프트를 제거하여 컴팩트한 원박스 솔루션에서 전례 없는 정확도를 제공합니다. 대형 그래픽 화면에서 시간 경과와 주파수 분포, 전통적인 수치 및 통계 매개변수를 확인할 수 있습니다. CNT-104R은 갭 프리 측정, <7 ps 시간 해상도, 12-13 자리/s 주파수 해상도, 그리고 50ns에서 1000s까지의 가변 게이트 시간 설정을 제공합니다.

하나의 CNT-104R은 테스트 시스템에서 4개의 전통적인 주파수 카운터와 10MHz 주파수 기준을 대체할 수 있습니다. 초고성능 CNT-104R은 까다로운 계측 응용 분야에 가장 적합합니다.

R&D 및 계측 분야 최고 성과

1초 게이트 시간 동안 12자리에서 13자리까지의 초고해상도는 더 빠르고 정확한 보정 결과를 제공합니다. CNT-104R을 사용하면 각 채널의 샘플 간에 설정 가능한 속도로 7ps 해상도/타임스탬프가 있는 4개의 병렬 신호를 추적하고 비교할 수 있습니다. 갭이 없는 제로 데드 타임 카운팅은 매우 긴 측정에서도 주기를 잃지 않고 연속적으로 측정할 수 있게 해줍니다.

CNT-104R은 고급 사용자를 위한 고성능 변조 도메인 분석기(MDA)이기도 합니다. 4개의 병렬 신호에 대해 최대 20M meas/s의 고속 덕분에 매우 빠른 주파수 또는 위상/시간 변화를 실시간으로 포착할 수 있습니다.

궁극적인 보정 성능을 위한 선택적 GNSS 제어

CNT-104R과 선택적 GNSS 제어를 사용하여 10MHz 주파수 기준 정확도는 24시간 동안, 매일, 영원히 평균 1E-12입니다. 루비듐 시계의 본질적인 노화가 완전히 제거되었습니다.

GNSS 컨트롤을 사용하여 루비듐 타임베이스를 지속적으로 조절하거나, 주로 GNSS가 거부된 환경에서 작업할 때 누적된 노화 드리프트를 한 번에 재설정할 수 있습니다.

짧은 시간 내에 1~4개의 주파수 소스를 11자리 불확실성으로 보정할 수 있습니다

GNSS 수신기는 또한 뛰어난 정확도로 내부 위상/시간 참조를 제공합니다. CNT-104R은 UTC까지 10ns rms의 불확실성으로 1-3개의 외부 동기화 신호를 보정할 수 있게 합니다

휴대용 형식, 짧은 예열 시간, 그리고 GNSS 옵션 덕분에 CNT-104R은 일반 실험실 외부에서 동기화 클록을 현장 테스트하는 데 탁월한 "이동 클록"이 됩니다.

보정 결과는 내장 메모리, USB 스틱 또는 연결된 PC에 저장할 수 있습니다.

생산 테스트 비용 절감

4채널 설계는 4개의 병렬 주파수 측정을 가능하게 합니다. CNT-104R 하나로 테스트 시스템의 기존 주파수 카운터 4개를 더 저렴한 비용/카운터로 교체할 수 있으며, 테스트 스탠드에 매우 안정적인 기준 주파수를 제공할 수 있습니다. 5개의 악기가 하나의 상자에 들어 있습니다. 이더넷 또는 WLAN 중에서 PC/노트북/태블릿의 통신 인터페이스로 선택할 수 있으며, 테스트 시스템 컨트롤러로도 선택할 수 있습니다. 고속 버스는 ATE 테스트 시스템에서 테스트 시간을 줄여줍니다. 최대 17만 me/s까지 빠른 블록 측정을 수행할 수 있습니다. 기존 솔루션에 비해 테스트 시간이 단축되고, 시간은 돈입니다.

CNT-104R을 사내 참조로 사용

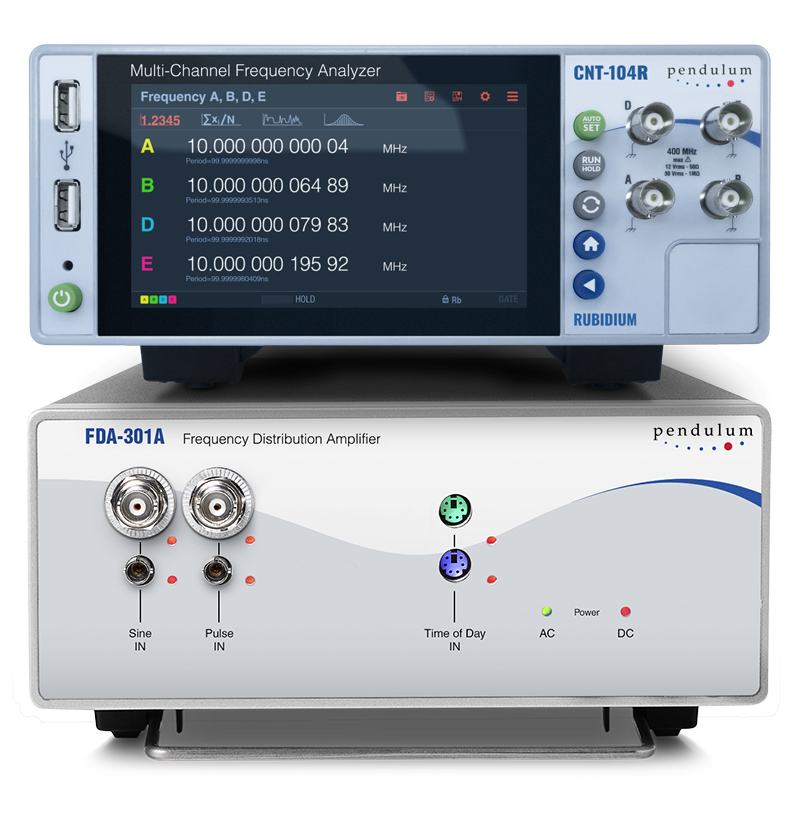

CNT-104R은 루비듐 클럭의 선택적 통합 GNSS 규율을 사용하여 10MHz 기준 출력 하나와 함께 제공되며, 최고 주파수 정확도는 1×10-12, 24시간 평균입니다. 진자 FDA-301A 주파수 분배 증폭기를 추가하면 후면 패널에 설치된 출력 모듈(1개, 2개 또는 3개)의 수에 따라 분배할 수 있는 출력 수가 4개, 8개 또는 12개로 증가합니다.

이해하기 쉬운 그래픽 프레젠테이션

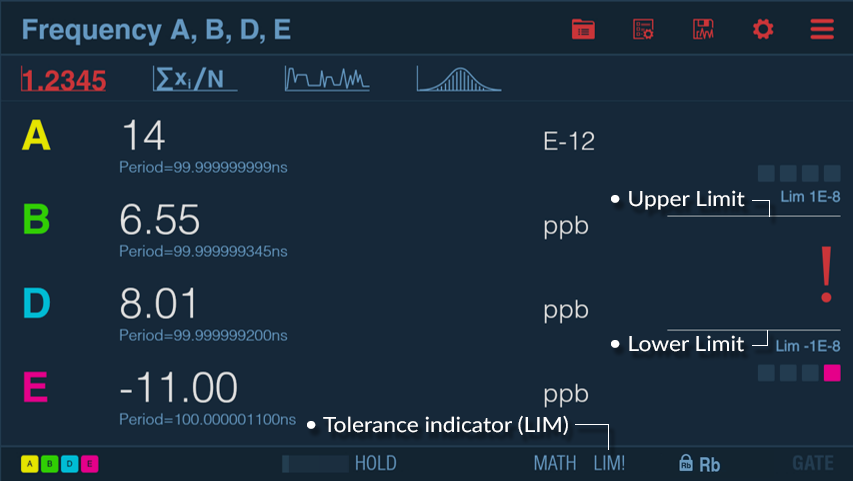

CNT-104R의 가장 큰 특징 중 하나는 메뉴 지향 설정이 있는 그래픽 디스플레이입니다. 대부분의 설정 페이지에서 안내된 지침 덕분에 비전문가도 쉽게 올바른 설정을 할 수 있습니다. 다중 매개변수 디스플레이에 제공되는 귀중한 신호 정보는 빠른 신호 검증을 위해 DVM 및 스코프와 같은 다른 기기가 필요하지 않게 해줍니다.

측정된 값은 수치와 그래픽으로 표시됩니다. 결과(분포, 추세 등)를 그래픽으로 표현하면 지터의 특성을 더 잘 이해할 수 있습니다. 또한 드리프트와 같은 변화를 시간에 비해 훨씬 더 잘 볼 수 있습니다. 동일한 데이터 세트는 수치, 통계, 분포 및 타임라인 보기에서 볼 수 있습니다. 동일한 데이터 세트의 뷰를 캡처하고 전환하는 것은 매우 쉽습니다.

4개의 신호를 동시에 보기 그 화면. 하나에 4개의 악기

원격 제어를 위한 완전한 유연성

CNT-104R은 원격 제어 및 데이터 전송을 위한 Gbit 이더넷 인터페이스와 함께 기본으로 제공됩니다.

전면 패널 USB 포트에 외부 WiFi 동글을 사용하면 CNT-104R을 로컬 무선 네트워크에 연결할 수 있습니다. 통합 웹 인터페이스를 사용하여 실험실 벤치나 전 세계 어디에서나 기기에 접근하고 제어할 수 있습니다.
