개요

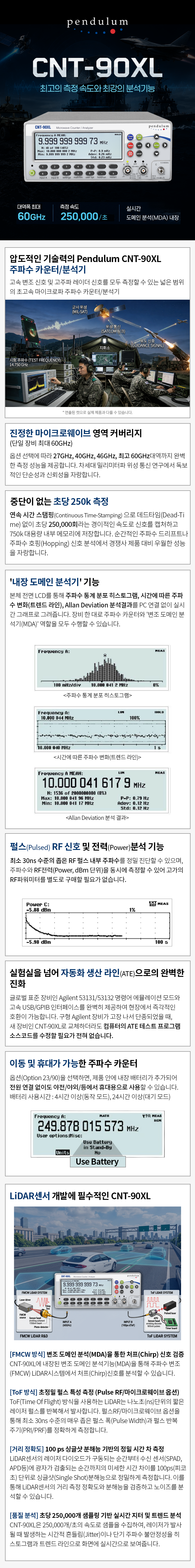

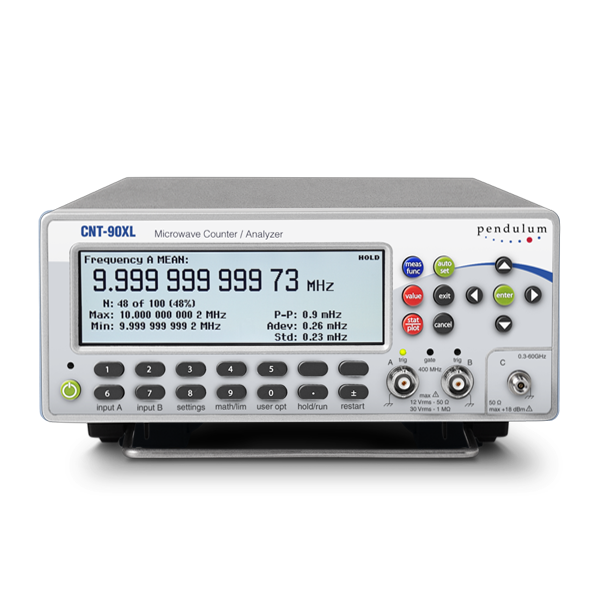

진자 CNT-90XL 펄스 RF 마이크로파 주파수 카운터/분석기는 펄스 폭 및 PRI와 같은 마이크로파 주파수, 전력 및 펄스 RF 시간 매개변수를 측정, 분석 및 보정하는 데 탁월한 도구입니다. 테스트 시스템, 연구개발(R&D) 벤치, 교정 실험실 또는 현장에서 고해상도 초고속 CNT-90XL은 최첨단 마이크로파 카운터/분석기입니다.

펄스 RF 옵션을 사용하면 최대 30ns 폭의 펄스와 PRI/PRF, 버스트 주파수 및 버스트 전력을 측정할 수 있어 레이더 테스트 및 보정에 이상적인 CNT-90XL을 사용할 수 있습니다.

애플리케이션 및 기능

• 펄스, 처프, 도플러 레이더 테스트 및 보정
• 마이크로파 링크 캐리어 보정
• 위성 통신 장비 테스트
• RF 및 마이크로파 계측 보정
• YIG 및 VCO 테스트를 포함한 RF 구성 요소 및 모듈
• 의료용 RF 장비 테스트

선도적인 성과

• 고해상도는 R&D 및 생산 테스트에 필수적입니다. CNT-90XL은 100ps 단일 샷(시간) 또는 12자리/s(주파수)로 이 요구 사항을 충족합니다. 얻어진 값은 최대 14자리 숫자로 표시됩니다.
• 보정을 위해 CNT-90XL은 매우 안정적인 내부 OCXO 타임베이스를 선택하여 매우 높은 정확도를 제공합니다.
• USB 인터페이스와 GPIB 인터페이스는 모두 표준입니다. USB를 사용하면 PC용 GPIB 인터페이스 카드에 투자할 필요가 없습니다. GPIB는 기존 ATE 시스템에서 플러그 앤 플레이를 대체하기 위해 네이티브 SCPI/GPIB 또는 53131 에뮬레이션 모드로 작동합니다.
• 메뉴 지향 설정은 실수의 위험을 줄여줍니다. 다중 매개변수 디스플레이에 제공되는 귀중한 신호 정보는 DVM 및 스코프와 같은 다른 기기의 필요성을 제거합니다.

TimeView®, 변조 도메인 분석 소프트웨어

선택 사항인 변조 도메인 SW TimeView®는 고해상도 PC 화면, 마커 판독 및 처리, 변조 주파수를 찾기 위한 FFT 계산, 단기 안정성의 ADEV 계산 등을 활용하여 실시간으로 동적 주파수 변화를 보고 분석하는 궁극적인 도구입니다.

우수한 그래픽 프레젠테이션

CNT-90XL의 가장 큰 특징 중 하나는 그래픽 디스플레이와 메뉴 지향 설정입니다. 비전문가는 비용이 많이 드는 실수를 감수하지 않고도 쉽게 올바른 설정을 할 수 있습니다. 다중 매개변수 디스플레이는 주파수 측정 시 전력 수준(dBm)과 같은 보조 측정 값을 표시합니다.

측정값은 수치와 그래픽으로 표시됩니다. 결과(히스토그램, 추세 등)를 그래픽으로 표현하면 신호 지터의 특성을 훨씬 더 잘 이해할 수 있습니다. 또한 느린 드리프트와 같은 장기적인 추세부터 빠른 변조 및 일시적인 변화까지 시간 대비 변화를 훨씬 더 잘 파악할 수 있습니다. 동일한 데이터 세트에 대한 세 가지 통계적 보기를 볼 수 있습니다: 수치, 히스토그램 및 변조/추세. 동일한 데이터의 뷰를 캡처하고 전환하는 것은 매우 쉽습니다.

주파수 소스를 주어진 한계로 조정할 때, Limit 퀄리파잉 도구는 빠르고 정확한 시각적 안내를 제공합니다. 허용 오차 한계 마커는 시각적으로 표시되며, 실제 주파수는 한계 마커 내부 또는 외부에 그래픽으로 표시됩니다. 한도를 초과하면 알람 표시가 발생합니다.

그래픽 디스플레이는 속도 레이더 센서, 빠른 전력 전환, FM 또는 AM과 같은 도플러 주파수 변화를 화면에 직접 표시합니다. 내장된 통계 처리는 수치 안정성 데이터와 주파수 안정성 또는 변조 분석을 위한 주파수 분포 히스토그램을 화면에 표시합니다.

제품 특징 및 이점

• 펄스 RF 측정(선택 사항)에는 펄스 폭 ~ 30ns, PRI/PRF, 버스트 내 주파수, 버스트 내 전력이 포함됩니다
• 주파수 범위: 최대 27, 40, 46 또는 60GHz
• 변조, 도플러 이동 또는 일시적 분석을 위한 고속 고해상도 주파수 또는 전력 측정
• 25ms(자동) 또는 0(수동)의 매우 짧은 획득 시간
• 고감도(-33dBm)
• 통계 처리 및 그래픽 히스토그램, 추세 및 변조 디스플레이
• 저렴한 마이크로파 주파수 카운팅

배터리 옵션

CNT-90XL은 최소 4.5시간 동안 주전원 없이 작동할 수 있는 90Wh 용량의 선택적 배터리 팩을 갖추고 있습니다. 대기 모드에서는 배터리 팩이 OCXO를 24시간 이상 따뜻하게 유지할 수 있습니다. 주파수 카운터/분석기의 배터리 작동은 세 가지 다른 응용 분야에서 유용합니다:

• 현장에서 주전원 없는 작동
• 안정성을 유지하기 위한 고안정성 OCXO 운송으로 예열 시간 없이 목적지에서 즉시 사용 가능
• 내장된 UPS(무정전 전원 공급 장치) 역할을 하는 배터리 백업

가장 빠른 전자레인지 카운터

CNT-90XL 마이크로파 카운터/분석기는 마이크로파 주파수 분석을 위한 새로운 산업 표준을 설정하고 해상도, 속도 및 획득 시간 측면에서 시중의 어떤 마이크로파 펄스 또는 CW 카운터보다 우수한 성능을 발휘합니다. CNT-90XL은 세계에서 가장 빠른 마이크로파 카운터로, 최대 25만 개의 주파수 샘플/s의 측정 속도를 제공하며, 고급 통계 분석과 주파수 또는 전력 천이 분석을 위해 사용할 수 있습니다.

다기능 CNT-90XL은 400MHz 범용 타이머/카운터로도 사용되며, 신호 매개변수의 변화를 수치적 및 그래픽적으로 볼 수 있는 분석 기능을 갖춘 독특한 사용 편의성을 갖추고 있습니다.
