TSMC 웨이퍼 운송 모니터링, MSR175plus 데이터로거

제조·전자

2024.06.05

TSMC는 MSR175plus 충격 데이터로거로 대만과 미국 사이의 웨이퍼 운송에서 충격과 진동을 기록해 품질을 확인합니다.

TSMC(Taiwan Semiconductor Manufacturing Company Limited)는 1987년부터 세계 반도체 파운드리 전문 업체입니다. 이 회사는 MSR175plus 충격 데이터로거로 민감한 웨이퍼 운송을 모니터링하고 품질을 보증합니다. 자세한 회사 정보는 TSMC 웹사이트에서 볼 수 있습니다.

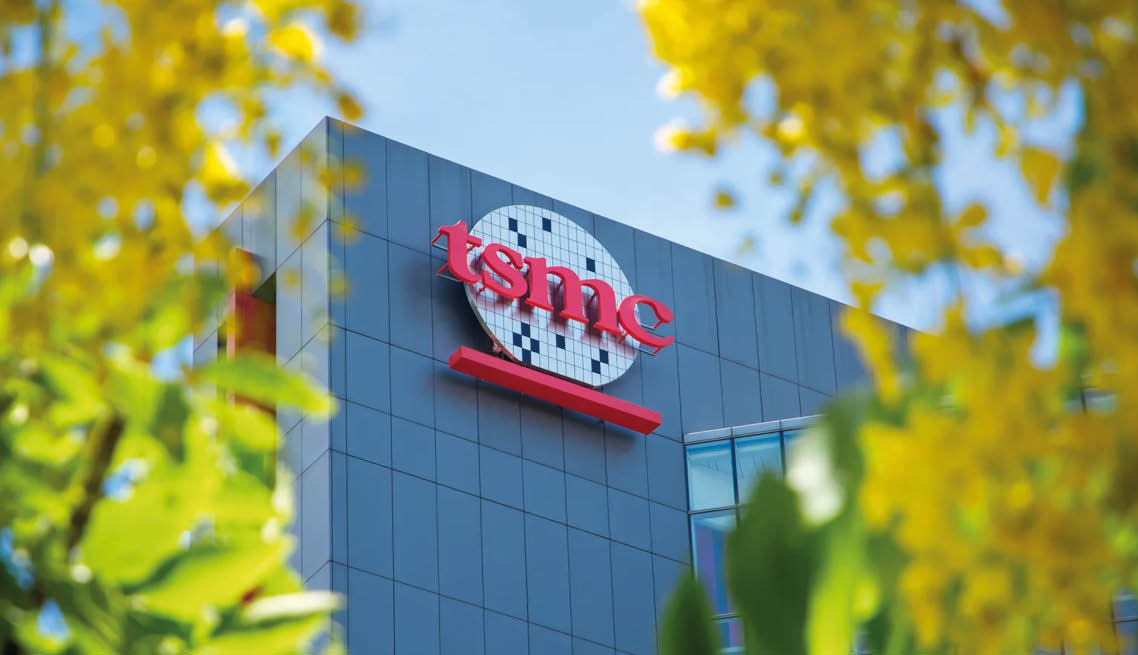

TSMC 웨이퍼 운송 모니터링 사례 이미지입니다.

2023년에 TSMC는 고성능 컴퓨팅, 스마트폰, 사물 인터넷(IoT), 자동차, 디지털 소비자 전자 제품 등 여러 최종 시장의 애플리케이션을 위해 528명의 고객에게 서비스를 제공하고 11,895개의 제품을 제조했습니다. TSMC와 자회사가 관리하는 제조 시설의 연간 생산 능력은 2023년에 1,600만 개의 12인치 등가 웨이퍼를 넘었습니다.

과제

민감한 반도체 부품에는 운송이 가장 큰 위험입니다

웨이퍼, 포토마스크, 칩은 매우 섬세한 제품이어서 운송 단계가 가장 중요합니다. 운송 중 충격, 진동, 부적절한 취급으로 균열, 긁힘, 파손이 생길 수 있습니다. 칩과 센서 같은 반도체 부품 생산의 기본 재료인 웨이퍼는 매우 얇고 기계적, 열적, 화학적 영향과 정전기에 민감합니다. 표면이나 구조의 불순물과 불규칙성은 제조된 부품의 전기적 특성에 나쁜 영향을 줄 수 있습니다.

그래서 반도체 산업은 웨이퍼의 품질과 무결성을 지키려고 엄격한 프로토콜을 따릅니다. 충격과 진동 같은 기계적 응력으로 인한 운송 중 손상은 대부분 언뜻 보아서는 보이지 않습니다. 이 때문에, 그리고 책임 문제가 생겼을 때의 추적성 때문에 데이터 로거로 민감한 상품의 운송을 모니터링하는 것이 필수입니다.

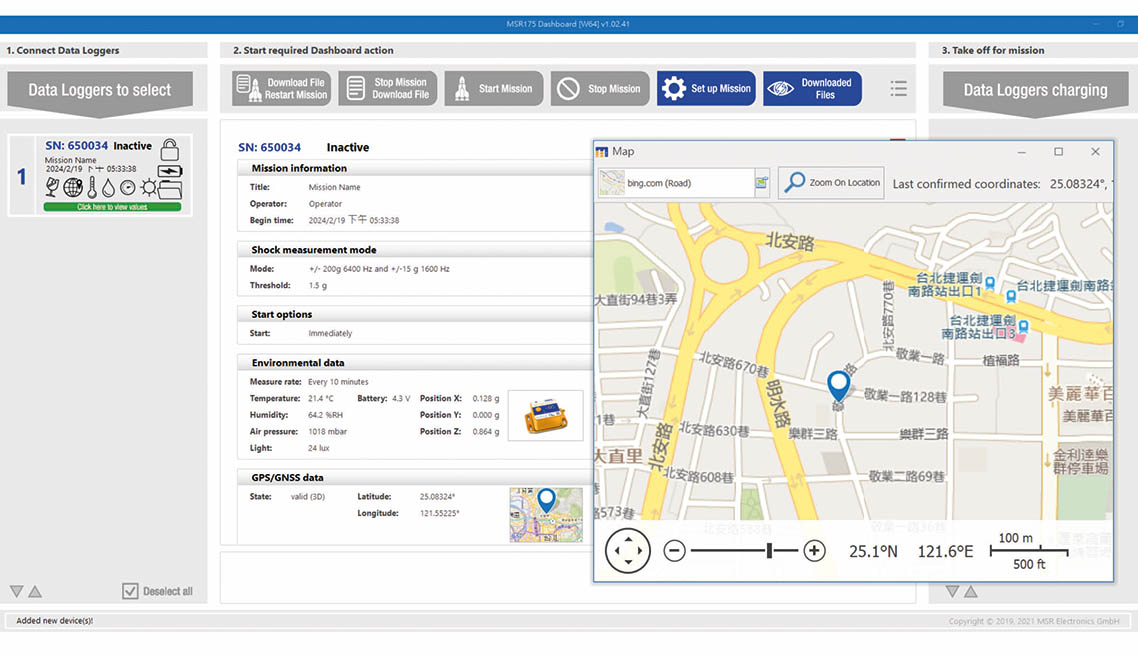

웨이퍼 운송 모니터링과 관련된 이미지입니다.

운송 데이터 로거를 고를 때는 측정/저장 속도, 데이터 저장 용량, g-force 센서의 측정 범위, 배터리 용량, 견고성을 봐야 합니다. 수백만 개의 데이터를 빠르게 처리하고 관련 충격 이벤트를 빠르게 분석하는 소프트웨어도 그만큼 중요합니다. 저장 옵션이 작업에 충분하지 않거나 기록된 데이터가 결정적이지 않으면 로거의 의미가 없기 때문입니다.

품질상의 이유로 TSMC는 스위스 제조업체 MSR Electronics GmbH의 MSR175와 MSR175plus를 쓰기로 했습니다.

선정 이유

MSR175plus는 가려진 운송 중 손상도 감지합니다

TSMC는 대만과 미국 사이의 운송에 MSR175plus 데이터로거를 씁니다. 운송 중 진동이 생기므로 담당 엔지니어는 실제 g-값을 이해하고 최대 진동 범위를 정의하려고 합니다. 평균 왕복 운송 시간은 약 9일이고 약 25,000km를 이동합니다. 장거리 테스트를 요구하는 만큼 높은 배터리 용량과 저장 특성이 MSR175plus를 고른 주요 이유 중 하나였습니다.

TSMC는 타사 데이터로거로 장기간 과도한 충격 데이터를 기록하다가 저장 용량 부족으로 데이터가 손실된 경험이 있습니다. 더 이상 이런 위험을 감수하고 싶지 않아 MSR 데이터로거를 선택했습니다. MSR175plus는 400만 개의 측정값을 메모리에 담아 며칠 또는 몇 달 동안 기록하고, 1,000개 이상의 충격 이벤트를 등록합니다.

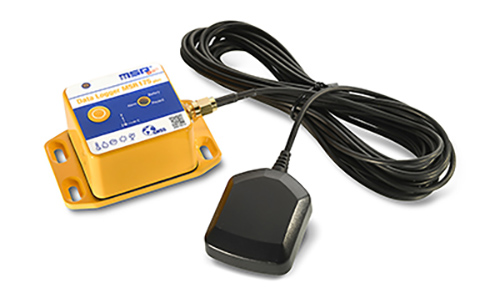

MSR175plus 데이터로거 관련 사진입니다.

사양

가속도 센서 2개가 ±15g와 ±200g를 동시에 기록합니다

재적재, 하역, 운송 중에 자주 생기는 충격은 운송 중 손상의 가장 흔한 원인입니다. 충격 이벤트는 모든 산업 소비재의 기계적 구조에 부정적인 영향을 주며, 웨이퍼와 포토마스크처럼 민감한 제품일수록 영향이 큽니다.

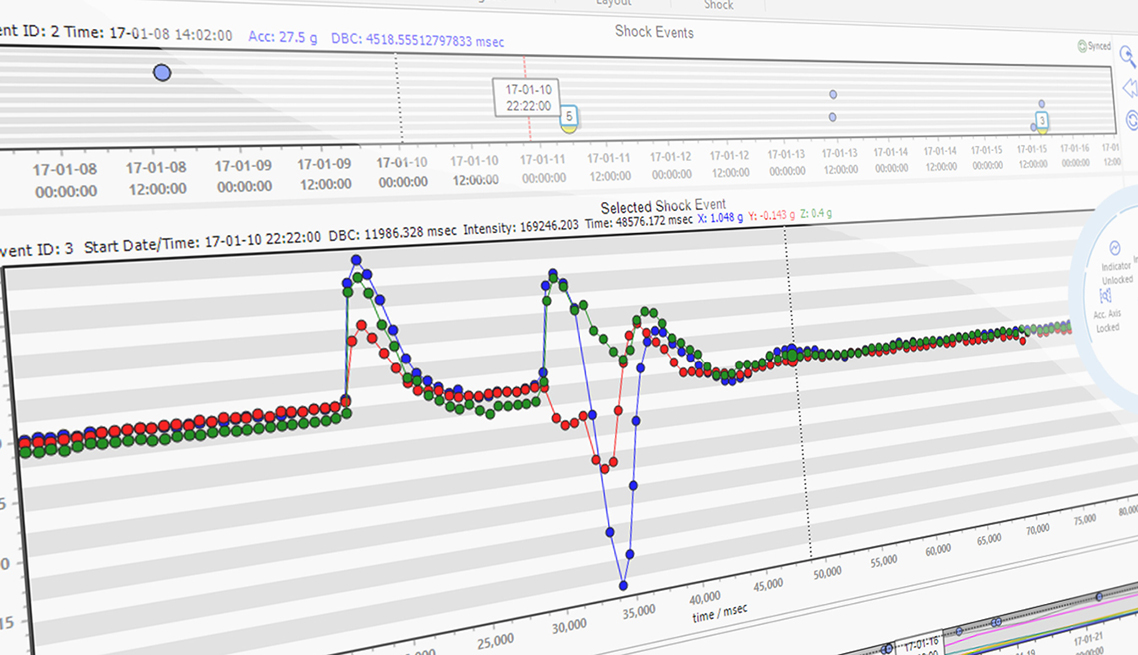

운송 중 충격 손상과 관련된 이미지입니다.

모든 손상이 가장 큰 충격에서 생기는 것은 아닙니다. 덜 강한 충격도 반복되면 민감한 상품을 손상시킵니다. MSR175plus는 정확한 센서로 손상 가능성이 있는 이벤트를 모니터링하고 기록하며, ±15g와 ±200g 가속도 센서 2개로 동시에 기록해 가벼운 충격과 강한 충격을 모두 감지합니다.

온도, 습도, 기압, 빛의 매개변수를 측정하고 저장합니다.
GPS/GNSS(Global Navigation Satellite System) 수신기를 갖추었습니다. 위성 지원 위치 데이터를 저장하므로 손상 시 운송된 품목의 위치를 빠르게 파악하고 문서화할 수 있습니다.
USB로 충전하는 2400mAh 리튬 폴리머 배터리가 GPS 추적을 켠 상태에서도 오랫동안 작동하게 합니다.
상세한 데이터 보고서와 차트로 분석과 비교가 쉽습니다.
내구성이 높은 케이스가 운송 중 환경을 견디고, 긴 배터리 수명과 함께 모니터링 기간을 늘립니다.

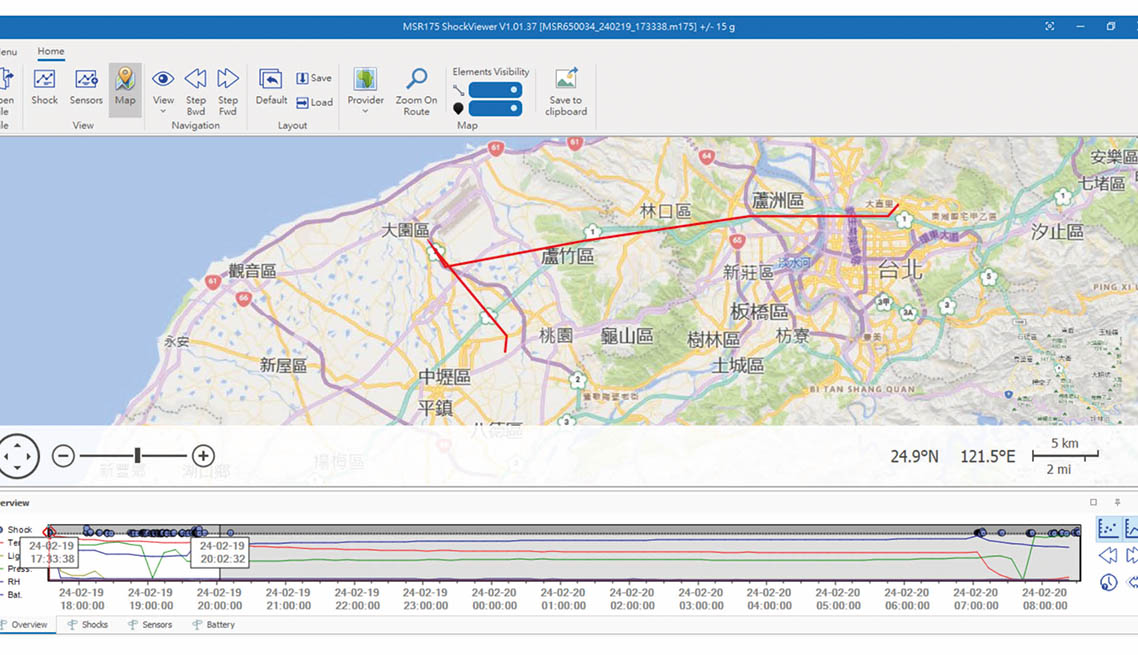

MSR175plus 사양과 관련된 사진입니다.

손상이 생기면 로거가 손상 이벤트에 대한 명확한 자료를 제공합니다. 손상의 책임을 가리고 보험 청구를 돕는 데 쓰는 필수 데이터가 들어 있습니다.

자주 묻는 질문

MSR175plus 데이터로거는 어떤 센서를 갖췄습니까?
±15g와 ±200g 가속도 센서 2개를 동시에 기록해 가벼운 충격과 강한 충격을 모두 감지합니다. 온도, 습도, 기압, 빛도 측정하고 GPS/GNSS 수신기를 갖췄습니다.
MSR175plus는 얼마나 많은 데이터를 저장합니까?
400만 개의 측정값을 메모리에 저장해 며칠 또는 몇 달 동안 기록할 수 있고, 1,000개 이상의 충격 이벤트를 등록합니다.
MSR175plus의 배터리는 어떤 방식입니까?
USB로 충전하는 2400mAh 리튬 폴리머 배터리입니다. GPS 추적을 켠 상태에서도 로거가 오랫동안 작동합니다.
TSMC는 왜 MSR175plus를 선택했습니까?
장거리 테스트를 위한 높은 배터리 용량과 저장 특성이 주요 이유입니다. 타사 데이터로거로 기록하다 저장 용량 부족으로 데이터가 손실된 경험도 있었습니다.
