진동 센서를 이용한 HVAC 원격 모니터링 시스템 최적화




오늘날의 제조 산업에서는 편안하고 생산적인 작업 환경을 보장하기 위해 HVAC 시스템의 최적 성능과 효율성을 유지하는 것이 중요합니다. HVAC 시스템은 난방, 환기 및 냉방 기능을 제공하여 상업용 건물에서 중요한 역할을 합니다. 이러한 시스템의 신뢰성과 수명을 향상시키기 위해 산업체에서는 진동 센서가 탑재된 고급 HVAC 원격 모니터링 시스템을 점점 더 많이 채택하고 있습니다. 이 글에서는 원격 모니터링의 이점, HVAC 제어 시스템의 구성 요소, 산업체에서 HVAC 성능을 확인하는 방법, 진동 모니터링 시스템의 작동 원리를 살펴봅니다.

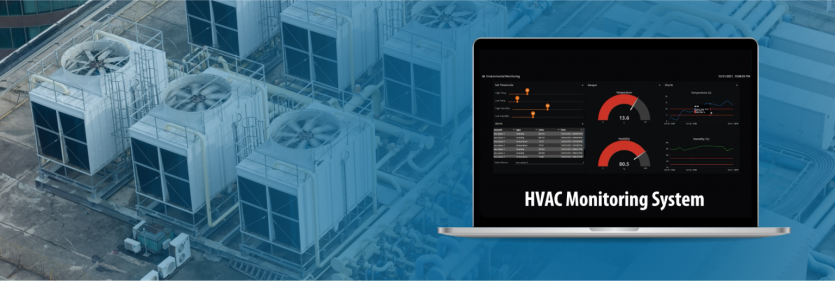

HVAC 모니터링 시스템이란?

HVAC 모니터링 시스템은 상업 및 산업 환경에서 난방, 환기 및 공조 시스템을 관리하는 방식을 혁신하도록 설계된 포괄적인 솔루션입니다. 원격 모니터링 및 진동 센서를 활용하여 이러한 시스템은 실시간 통찰력, 사전 유지 관리 및 HVAC 운영에 대한 향상된 제어 기능을 제공합니다.


전통적으로 HVAC 시스템은 문제가 발생한 후 해결되는 사후 유지 관리에 의존해 왔습니다. 이러한 접근 방식은 예상치 못한 고장, 비용이 많이 드는 수리, 비효율적인 에너지 소비로 이어지는 경우가 많습니다. 그러나 HVAC 모니터링 시스템의 출현으로 기업은 HVAC 시스템의 유지 관리에 대한 사전 예방적 접근 방식을 취하고 HVAC 시스템의 성능을 최적화 할 수 있게 되었습니다.


HVAC 모니터링 시스템의 소프트웨어 구성 요소는 마법이 일어나는 곳입니다. 고급 알고리즘과 분석은 들어오는 데이터를 처리하여 실행 가능한 통찰력으로 변환합니다. 온도, 습도, 압력 및 진동 패턴을 분석하여 소프트웨어는 이상 현상을 감지하고 잠재적인 문제를 식별하며 최적의 HVAC 시스템 성능에 대한 권장 사항을 제공할 수 있습니다.


HVAC 모니터링 시스템의 주요 기능 중 하나는 원격 모니터링입니다. 실시간 데이터에 대한 원격 액세스를 통해 시설 관리자와 기술자는 컴퓨터, 스마트폰 또는 태블릿을 사용하여 어디서나 HVAC 시스템을 모니터링하고 제어할 수 있습니다. 이러한 수준의 원격 가시성을 통해 기업은 문제를 즉각적으로 해결하고, 정보에 입각한 결정을 내리며, 건물 내에서 최적의 편안함을 보장할 수 있습니다.




특히 진동 센서는 HVAC 모니터링 시스템에서 중요한 역할을 합니다. 진동 분석은 베어링, 기어, 샤프트 및 자유 휠을 포함한 다양한 회전 기계 구성 요소의 상태 모니터링에 주로 적용됩니다. , 송풍기, 펌프 및 압축기와 같은 HVAC 시스템 구성 요소에 무선 진동 센서를 부착함으로써 시스템은 정상적인 작동 조건에서 이러한 구성 요소의 고유한 진동 특성을 모니터링할 수 있습니다.


진동 패턴이 설정된 기준에서 벗어나면 잠재적인 결함 및 불량 또는 과도한 마모를 예상할 수 있습니다. 이러한 편차를 조기에 감지함으로써 유지 관리 팀은 고장 예방 및 유지 관리 일정을 계획하고 예상치 못한 이상 상황에 대한 위험을 최소화하고 장비 수명을 연장할 수 있습니다.


HVAC 모니터링 시스템은 가동 중지 시간과 비효율성이 재정적으로 심각한 영향을 미칠 수 있는 제조 산업에 특히 유용합니다. 이러한 시스템을 구현함으로써 산업체는 에너지 소비를 최적화하고 유지 관리 비용을 절감하며 장비 신뢰성을 향상하고 안정적이고 생산적인 작업 환경을 조성할 수 있습니다.



HVAC 제어 시스템의 네 가지 주요 구성 요소:

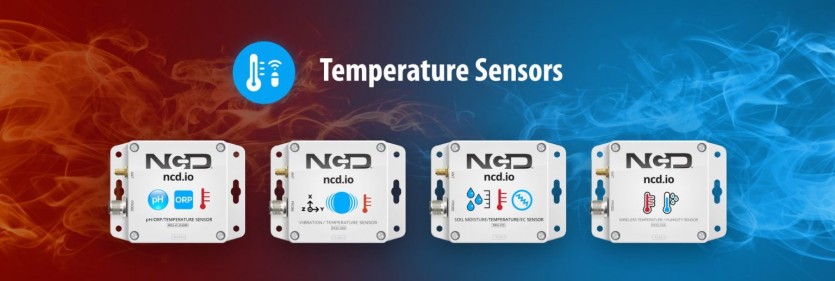

온도 센서

온도 센서는 건물의 다양한 구역 내에서 주변 온도를 측정하는 중요한 구성 요소입니다. 이 센서는 온도 데이터를 제어 시스템에 전달하여 원하는 온도 설정값에 따라 HVAC 시스템의 출력을 조정할 수 있습니다[ 온도 센서 제품 알아보기 ]

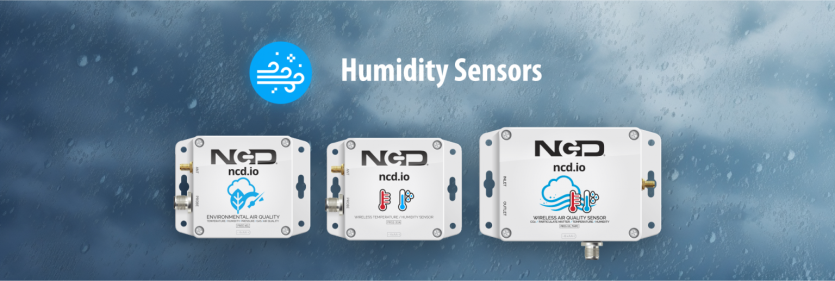

습도 센서

습도 센서는 공기 중의 수분 함량을 모니터링하고 측정합니다. 이러한 센서는 상업용 건물 내 최적의 습도 수준을 유지하는 데 중요한 역할을 합니다. HVAC 제어 시스템은 지속적으로 습도를 모니터링하여 환기 및 공조를 조정하여 안정적이고 건강한 실내 환경을 조성합니다. [ 습도 센서 제품 알아보기 ]

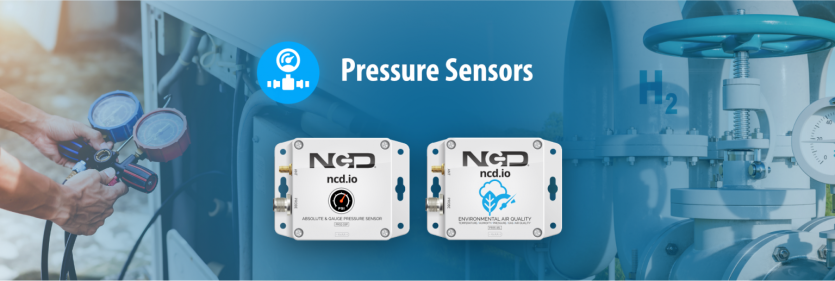

압력 센서

압력 센서는 HVAC 시스템 내의 압력 수준을 측정하고 모니터링하는 역할을 합니다. 이는 펌프, 압축기 및 기타 장비의 올바른 작동을 보장하는 데 도움이 됩니다. 제어 시스템은 압력 변동을 모니터링함으로써 이상 현상을 식별하고 시스템 오류나 비효율성을 방지하는 데 필요한 조치를 실행할 수 있습니다. [ 압력 센서 제품 알아보기 ]





진동 센서

진동 센서는 다양한 HVAC 시스템 구성 요소의 진동 수준을 감지하고 분석하는 데 필수적입니다. 모터, 팬 및 기타 회전 부품에 무선 진동 센서를 부착함으로써 시스템은 잠재적인 결함이나 마모를 나타낼 수 있는 비정상적인 진동을 감지할 수 있습니다. 이러한 문제를 조기에 감지하면 비용이 많이 드는 고장을 방지하고 장비의 수명을 연장하는 데 도움이 됩니다. [ 진동 센서 제품 알아보기 ]





산업체의 HVAC 성능 점검

산업체에서는 HVAC 시스템의 성능을 모니터링하고 평가하기 위해 다양한 방법을 사용합니다. 여기에는 다음이 포함됩니다.


정기 유지보수 점검

회사는 HVAC 시스템의 모든 구성 요소가 양호한 작동 상태를 유지하도록 정기적인 유지 관리 검사를 계획합니다. 이러한 검사 중에 기술자는 누출 여부를 확인하고 필터를 청소하며 필요한 수리 또는 교체를 수행합니다.


에너지 소비 모니터링

에너지 소비 패턴을 모니터링함으로써 산업체는 비효율성을 식별하고 데이터를 기반으로 결정을 내려 HVAC 시스템 성능을 최적화할 수 있습니다. 스마트 계량 및 에너지 관리 소프트웨어는 실시간 에너지 모니터링을 촉진하여 기업이 비용을 절감하고 지속 가능성을 향상시키는 데 도움을 줍니다.


원격 모니터링 솔루션

HVAC 원격 모니터링 시스템은 HVAC 시스템 성능에 대한 실시간 가시성을 제공합니다. 이러한 솔루션을 통해 기업은 어디에서나 데이터에 액세스하고, 경고를 받고, HVAC 시스템을 원격으로 제어할 수 있습니다. 고급 분석 및 보고 기능을 갖춘 원격 모니터링 시스템은 성능을 최적화하고 가동 중지 시간을 최소화하며 에너지 효율성을 향상시키는 데 도움이 됩니다.



진동 모니터링 시스템의 작동 방식



진동 모니터링 시스템은 HVAC 원격 모니터링 시스템의 핵심 구성 요소입니다. 이러한 시스템은 특수 진동 센서를 활용하여 HVAC 시스템 구성 요소의 진동 속도, 주파수 및 기타 특성을 측정합니다. 진동 모니터링 시스템의 작동 방식을 자세히 살펴보겠습니다.


1. 센서 배치: 진동 센서는 모터, , 압축기 및 펌프와 같은 중요한 HVAC 시스템 구성 요소에 전략적으로 배치됩니다. 이러한 센서는 무선이므로 설치가 쉽고 센서 배치가 유연합니다. 센서를 장비에 직접 부착하면 진동 데이터를 실시간으로 확인할 수 있습니다.


2. 데이터 수집: 진동 센서는 HVAC 시스템 구성 요소에서 생성되는 진동을 지속적으로 모니터링합니다. 진동의 강도, 주파수 및 기타 매개변수를 측정하여 전기 신호로 변환합니다. 그런 다음 이러한 신호는 분석을 위해 중앙 모니터링 시스템으로 전송됩니다.


3. 데이터 분석: 중앙 모니터링 시스템은 센서로부터 진동 데이터를 수신하고 고급 알고리즘을 적용하여 진동의 패턴과 특성을 분석합니다. 시스템은 정상적인 작동 조건에서 각 HVAC 구성 요소에 대한 기본 진동 특성을 설정합니다. 실시간 데이터를 이러한 기준과 비교함으로써 시스템은 잠재적인 결함이나 성능 문제를 나타낼 수 있는 모든 편차나 이상을 감지할 수 있습니다.


4. 이상 감지 및 경고: 모니터링 시스템이 비정상적인 진동 패턴을 식별하면 시설 관리자 또는 유지 관리 팀에 경고 또는 알림을 보냅니다. 이러한 경고는 이메일, SMS 또는 모니터링 시스템의 대시보드를 통해 전달될 수 있습니다. 이상 현상을 조기에 감지하면 적시에 개입할 수 있어 추가 손상을 방지하고 시스템 오류 위험을 줄일 수 있습니다.


5. 유지 관리 및 예방 조치: 진동 모니터링 시스템이 제공하는 통찰력을 바탕으로 유지 관리 팀은 목표한 유지 관리 조치를 계획할 수 있습니다. 즉각적인 주의가 필요한 구성 요소를 식별하고 유지 관리 활동을 효율적으로 계획하며 마모된 부품을 사전에 교체할 수 있습니다. 이러한 접근 방식은 가동 중지 시간을 최소화하고 장비 성능을 최적화하며 HVAC 시스템의 수명을 연장하는 데 도움이 됩니다.

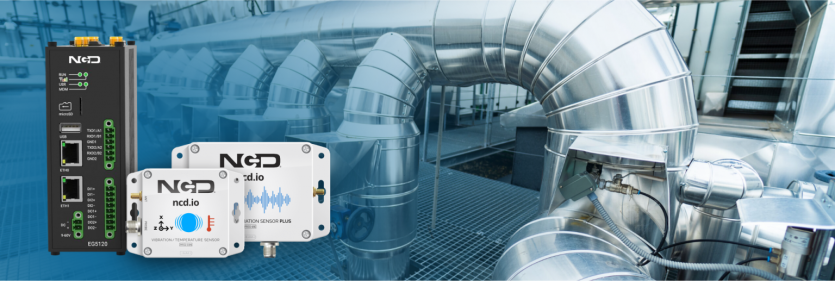

HVAC 모니터링 및 제어를 위한 최적의 센서 선택

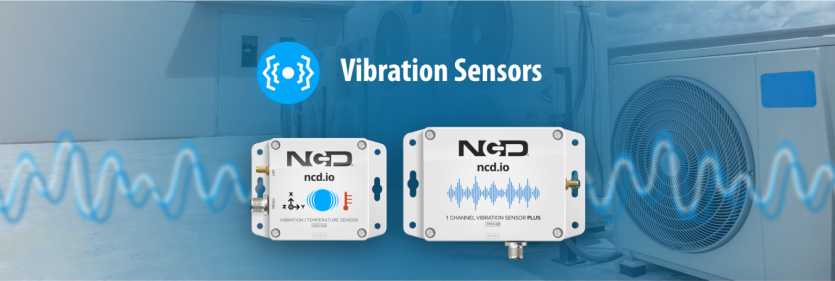

진동을 측정하는 데 가장 적합한 센서를 선택하려면 특정 어플리케이션과 HVAC 시스템의 요구 사항을 비롯한 다양한 요소를 고려해야 합니다. 진동 센서의 경우 산업용 IoT 무선 진동 및 온도 센서가 탁월한 선택입니다이 센서에는 HVAC 원격 모니터링 시스템에 이상적인 다양한 기능이 통합되어 있습니다.


> RMS MAX g 진동 계산 : 센서는 RMS(제곱 평균 제곱근) 및 최대 g 진동을 정확하게 측정하여 진동 수준을 포괄적으로 분석할 수 있습니다.

> RMS 속도 진동 계산 : 센서는 RMS 속도 진동을 계산하여 진동의 속도 기반 측면에 대한 통찰력을 제공하여 모니터링 기능을 더욱 향상시킵니다.

> RMS 변위 계산 : 이 센서는 RMS 변위도 계산하여 시스템 상태를 보다 포괄적으로 이해하기 위해 변위 기반 진동 측면을 평가할 수 있습니다.

> 최대 진동 주파수 계산: 이 센서는 최대 진동 주파수를 계산하는 기능을 통해 진동에 영향을 미치는 주요 주파수를 식별하여 결함 감지 및 분석을 돕습니다.

> FFT 분석을 위한 RAW 시간 도메인 데이터 : 이 센서는 RAW 시간 도메인 데이터를 제공하여 심층적인 주파수 도메인 통찰력과 진단을 위한 FFT(Fast Fourier Transform) 분석을 가능하게 합니다.

> 절전 및 동작 모드 : 이 센서는 사용하지 않을 때 저전력 상태로 들어가고 동작이 감지되면 자동으로 깨어나 배터리 수명을 절약합니다.

> 내장 FFT 분석: 내장된 FFT 분석 기능을 통해 센서는 고급 주파수 분석을 수행하여 진동 패턴 및 특성에 대한 귀중한 통찰력을 제공합니다.




관련제품

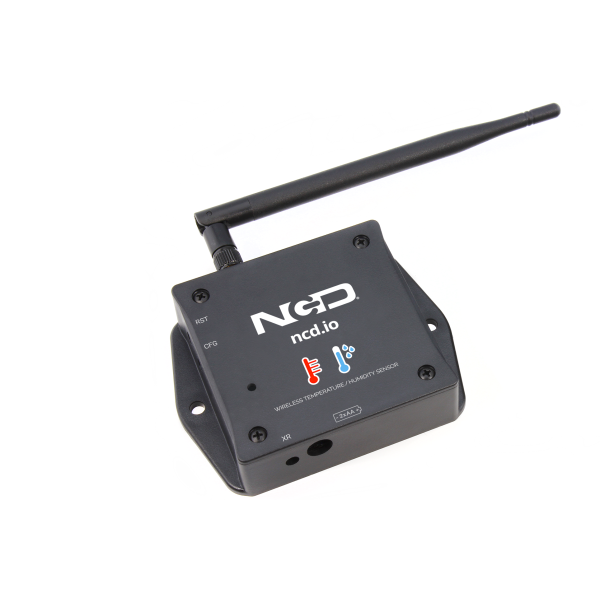

[ IoT 무선 온도 습도 센서 바로가기 ]

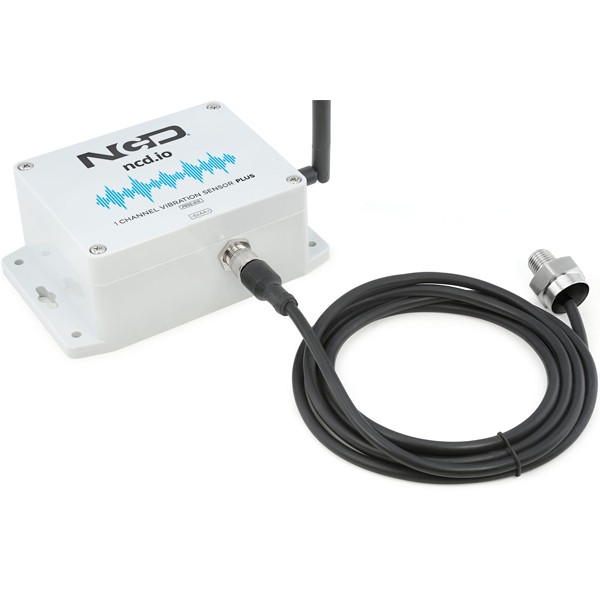

[ 산업용 IoT 무선 진동 및 온도 센서 V3 바로가기 ]
