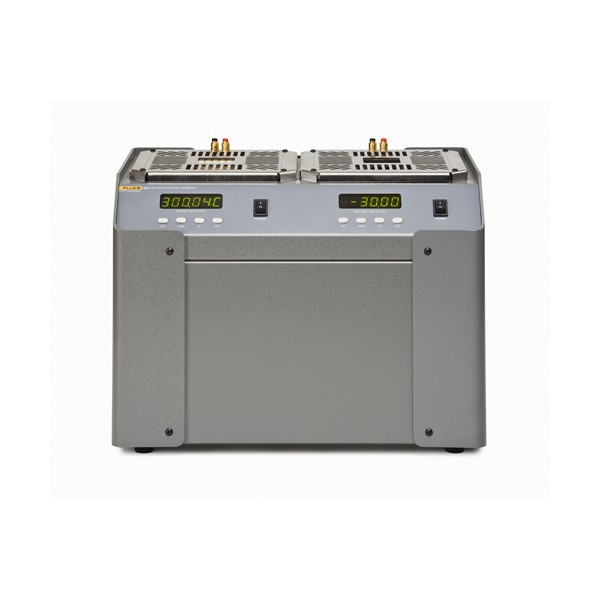

Fluke Calibration 9011은 고온 블록 50~670 °C와 저온 블록 -30~140 °C를 각각 독립 제어기로 운전하는 듀얼 웰 온도 교정기(듀얼 블록 드라이웰, Dual-Well Calibrator)입니다. RTD와 열전대를 -30~670 °C 전 구간에서 한 대로 교정할 수 있습니다.

블록마다 제어기가 따로 있어 두 온도점을 동시에 유지하므로, 저온 점검과 고온 점검 사이에 장비를 바꾸거나 식힐 필요가 없습니다. 안정도는 고온 블록이 100 °C에서 ±0.02 °C, 저온 블록이 -30 °C에서 ±0.02 °C입니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

-30 ~ 670 °C

두 블록을 합친 교정 범위

±0.02 °C

고온 100 °C·저온 -30 °C 안정도

8개

다중홀 인서트로 꽂는 프로브 수

RS-232

두 블록을 함께 제어하는 포트

특징

9011의 독립 제어되는
고온·저온 블록

핵심 특징현장에서 달라지는 점
듀얼 블록 구조고온 블록과 저온 블록이 한 몸체에 있어 교정 범위가 저온부터 고온까지 이어지고 장비 두 대를 놓을 공간이 필요 없습니다.
블록별 독립 제어기두 블록의 온도를 서로 영향 없이 설정하므로 저온 센서와 고온 센서를 같은 시간대에 점검할 수 있습니다.
다중홀 인서트인서트를 바꾸면 프로브를 최대 8개까지 한 번에 꽂을 수 있어, 여러 센서를 같은 온도 조건에서 비교합니다.
0 °C 기준점 활용저온 블록을 열전대의 0 °C 기준점으로 사용할 수 있어 별도 빙점 장치 없이 기준부를 구성합니다.
RS-232 단일 포트포트 하나로 두 블록을 함께 제어하므로 PC 연결 배선이 단순합니다.
시험 데이터와 소급 교정서블록별 시험 데이터와 NIST 소급 교정서(8포인트)가 함께 공급되므로 출하 상태를 기록으로 남길 수 있습니다.

인서트 선택

3109·3103 인서트 구성과
프로브 수량

블록별 인서트 계열

고온 블록은 3109 계열, 저온 블록은 3103 계열 인서트를 사용합니다. 저온 블록에는 인서트 웰 외에 1/4 in, 3/16 in 2개, 1/8 in 외부 웰 4개가 있어 가는 프로브를 따로 꽂을 수 있습니다. 모델명 9011-X의 X는 주문할 때 A·B·C·D 가운데 지정하는 인서트 구성입니다.

교정 관리

블록별 소급 교정점과
교정 주기

8포인트 소급 교정서

NIST 소급 교정서에는 고온 블록 8개 점(50~660 °C)과 저온 블록 8개 점(-30~140 °C)의 데이터가 담깁니다. 보유 장비의 교정 주기는 사용 빈도와 편차 이력으로 정하고, 교정 항목은 점검 대상 센서에 맞춰 구성하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

9011 듀얼 웰 교정기
직렬 포트 하나로 두 블록 제어

9011은 뒷면 DB-9 RS-232 포트 하나로 고온 블록과 저온 블록을 함께 제어하며, PC에서는 9930 Interface-it으로 감시하고 제어합니다. 명령 앞의 C:와 H:로 블록을 지정하고, IEEE-488이 필요하면 2125-C 인터페이스를 사용합니다.

소프트웨어·도구하는 일
RS-232 포트 (뒷면 DB-9)8 data bits, 1 stop bit, no parity, 기본 2400 baud
SErIAL 메뉴보율(저온 측에서만), 샘플 주기, 이중 모드, 줄바꿈 설정
9930 Interface-itPC에서 두 블록의 설정점 제어와 온도 감시
2125-CRS-232를 IEEE-488로 변환

처음 연결하는 순서

순서할 일
1직렬 케이블로 뒷면 DB-9 포트와 PC를 연결하세요. 케이블은 15.24 m까지 사용할 수 있습니다.
2고온 측 직렬 명령이 동작하도록 두 전원 스위치를 3초 안에 함께 켜세요.
3EXIT를 누른 채 SET을 누르고 함께 떼어 보조 메뉴로 들어간 뒤, SET으로 PAr까지 이동하고 UP으로 SErIAL을 골라 보율과 이중 모드, 줄바꿈을 PC 쪽과 맞춥니다.
4명령 앞에 C:(저온) 또는 H:(고온)를 붙이고 끝에 캐리지 리턴(CR)을 붙여 t를 보내 현재 온도를 확인하세요.
5s= 뒤에 값을 붙여 블록별 설정 온도를 바꿉니다.

9011 직렬 명령 예시

명령하는 일
s설정점 읽기
s=450설정점을 450으로 변경
t현재 온도 읽기
sr=5스캔 속도 설정 (0.1 ~ 50 °C/min)
sa=0자동 전송 끄기
*ver펌웨어 버전 읽기

접두어가 없는 명령은 저온 블록으로 전달되고 응답에는 블록 표시가 없으므로 C:나 H:를 항상 붙이세요. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장비의 매뉴얼을 함께 확인하세요.

두 전원 스위치를 3초 안에 켜지 않으면 화면에 ICL이 표시되고 고온 측 직렬 명령이 동작하지 않습니다. 전면 버튼을 누르면 표시가 지워지고 전면 조작으로 돌아옵니다.

사양

9011 블록별 범위와
공통 사양

항목고온 블록저온 블록
온도 범위50 ~ 670 °C-30 ~ 140 °C
표시 정확도±0.2 °C(50 °C) · ±0.4 °C(400 °C) · ±0.65 °C(600 °C)±0.25 °C(인서트 웰) · ±0.65 °C(고정 웰)
안정도±0.02 °C(100 °C) · ±0.06 °C(600 °C)±0.02 °C(-30 °C) · ±0.04 °C(140 °C)
균일도±0.2 °C (일반 ±0.05 °C)±0.05 °C(인서트 웰) · ±0.25 °C(고정 웰)
웰 깊이152 mm124 mm
가열 시간30분15분
냉각 시간660 → 100 °C 120분140 → -30 °C 30분
웰 구성교체 웰 1개, 다중홀 인서트 사용교체 웰 1개(다중홀 인서트) + 외부 웰 1/4 in · 3/16 in 2개 · 1/8 in
NIST 소급 교정점(8포인트)50 · 100 · 200 · 300 · 400 · 500 · 600 · 660 °C-30 · 0 · 25 · 50 · 75 · 100 · 125 · 140 °C

공통 사양

항목사양
합산 교정 범위-30 ~ 670 °C
제어블록별 독립 제어기
컴퓨터 인터페이스RS-232 (고온·저온 블록 공통), 9930 Interface-it 제어 소프트웨어
IEEE-4882125-C 인터페이스 변환 사용
전원115 VAC(±10 %) 8.8 A 또는 230 VAC(±10 %) 4.4 A 전환식, 50/60 Hz, 1150 W
크기292 × 394 × 267 mm
무게16.4 kg
프로브 동시 삽입다중홀 인서트 사용 시 최대 8개

활용 분야

-30~670 °C를 한 대로
점검하는 현장

  • 연구소 교정 — RTD와 열전대를 저온부터 고온까지 넓은 구간에서 한 대로 교정합니다.
  • 현장 교정 — 저온 설비와 고온 설비의 센서를 장비 교체 없이 이어서 점검합니다.
  • 열전대 기준 접점 구성 — 저온 블록을 0 °C 기준으로 사용해 기준부를 만듭니다.
  • 다중 프로브 비교 — 인서트 구멍 수만큼 프로브를 동시에 꽂아 같은 조건에서 비교합니다.
  • 공정 센서 점검 — 설비에서 떼어 낸 센서 여러 개를 한 번에 점검합니다.

선택 가이드

필요한 온도 범위로 고르는
Fluke 드라이웰

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
-30 ~ 670 °C를 한 대로 점검할 때9011고온과 저온 블록을 독립 제어하며 두 범위가 끊김 없이 이어집니다.
고온 쪽이 350 °C 이하면 충분할 때9009고온 블록 50 ~ 350 °C, 저온 블록 -15 ~ 110 °C이며 고온 블록 정확도는 ±0.6 °C입니다.
-30 °C보다 낮은 저온이 필요할 때9170 시리즈 · 9190A9190A는 -95 °C까지 구성할 수 있어 더 낮은 저온 점검에 맞습니다.
660 °C를 넘는 고온이 필요할 때91739170 시리즈 가운데 700 °C까지 구성할 수 있는 모델입니다.

구성·옵션

9011 모델 구성과
인서트 번호

모델설명
9011-X고정밀 듀얼 웰 교정기 (X = A · B · C · D, 인서트 구성 지정)
3109-0고온측 블랭크 인서트
3109-1고온측 인서트 A (다종 지름)
3109-2고온측 인서트 B (비교용)
3109-3고온측 인서트 C (1/4 in 웰 8개)
3109-4고온측 인서트 D (비교용, 미터법)
3103-1저온측 블랭크 인서트
3103-2저온측 다종 지름 인서트 (1.6 · 3.2 · 4.8 · 6.35 · 9.5 · 12.7 mm)
3103-3저온측 인서트 (4.8 mm 2개 · 6.35 mm 2개 · 9.5 mm 2개)
3103-4저온측 인서트 C (6.35 mm 웰 6개)
3103-6저온측 인서트 D (3 mm 2개 · 4 mm 2개 · 6 mm 2개)
2125-CIEEE-488 인터페이스 (RS-232 변환 케이스)
9319대형 운반 케이스
