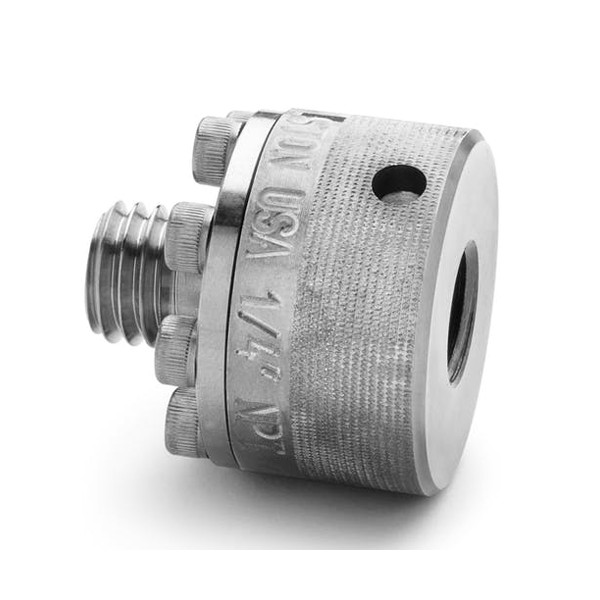

Ralston XTHA-1FS0-QD·2FS0·2MS0과 XTFT-2MS0는 압력계와 트랜스미터의 1/8"·1/4" NPT 포트에 수 Quick-test XT 호스를 잇는 스테인리스강 NPT × Quick-test XT 어댑터(NPT to Quick-test XT Adapter)로, 10,000 psi 계통의 교정 연결 작업을 줄입니다.

Teflon과 Viton 씰을 적용했습니다. XTHA-1FS0-QD는 퀵커넥트 구조라 렌치와 실링 테이프 없이 호스를 연결하며 15,000 psi 등급입니다. 암 NPT와 수 NPT 포트에 맞춰 고르는 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

15,000 psi

XTHA-1FS0-QD 최대 압력

10,000 psi

나머지 3종 최대 압력

1/8" · 1/4"

NPT 포트 크기

스테인리스강

4종 공통 재질

특징

포트 형상에 맞춰 고르는
XT 연결 어댑터

핵심 특징현장에서 달라지는 점
퀵커넥트(1FS0-QD)렌치와 실링 테이프 없이 호스를 이어 샘플 추출과 시험의 연결 시간을 줄입니다.
XT 고압 호스 대응Quick-test XT 호스와 맞춰 10,000 psi 계통의 교정 라인을 구성합니다.
암 NPT · 수 NPT 구성기기 포트가 수나사인지 암나사인지에 맞춰 어댑터를 고르면 추가 변환 부품이 필요 없습니다.
Teflon · Viton 씰기밀 성능을 유지하고 석유계 오일을 포함한 매체에 대응합니다.
스테인리스강 몸체4종 모두 스테인리스강이라 부식 환경과 반복 체결에 강합니다.
캡과 체인(XTFT-2MS0)호스를 뗀 포트에 캡을 씌워 이물 유입을 막습니다.

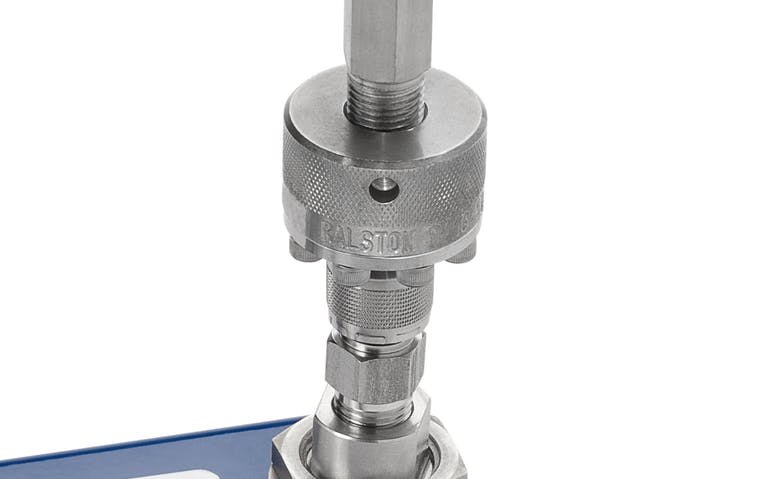

RALSTON INSTRUMENTS XTHA-1FS0-QD - 고압용 퀵 테스트 커넥터의 스테인리스 연결부 확대
고압용 퀵 테스트 커넥터의 스테인리스 연결부 확대

포트 맞춤

기기 포트의 성별과
크기로 정하는 모델

연결할 기기의 포트가 수 NPT이면 암 NPT 어댑터(XTHA-1FS0-QD, XTHA-2FS0)를, 암 NPT이면 수 NPT 어댑터(XTHA-2MS0, XTFT-2MS0)를 고릅니다. 포트가 1/8"이면 1FS0-QD, 1/4"이면 나머지 3종입니다. NPT는 BSPT·BSPP와 나사 규격이 달라 서로 바꿔 쓰면 안 됩니다.

압력계 NPT 포트에 체결

XTHA-2FS0와 XTHA-2MS0는 육각 렌치부로 조여 포트에 고정하고, XTHA-1FS0-QD는 렌치 없이 손으로 꽂아 연결합니다. 체결한 뒤 수 Quick-test XT 끝에 XT 호스를 꽂습니다.

압력 기준

어댑터와 호스 계통의
압력 구분

XTHA-1FS0-QD 어댑터의 정격은 15,000 psi이지만 XT 호스를 포함한 교정 계통은 호스 정격인 10,000 psi를 기준으로 운용합니다. 나머지 세 모델은 10,000 psi입니다. 사용 온도는 1FS0-QD가 -26~205 °C, 나머지가 -18~105 °C로 다릅니다.

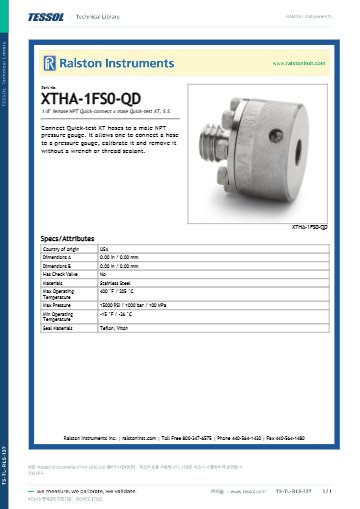

사양

4개 모델 비교 사양

항목XTHA-1FS0-QDXTHA-2FS0XTHA-2MS0XTFT-2MS0
품번(코드)1565763277156575829215657528311565754129
연결1/8" 암 NPT(ASME B1.20.1) 퀵커넥트 × 수 Quick-test XT1/4" 암 NPT(ASME B1.20.1) × 수 Quick-test XT1/4" 수 NPT(ASME B1.20.1) × 수 Quick-test XT수 Quick-test XT × 1/4" 수 NPT(ASME B1.20.1)
최대 압력15,000 psi / 1,000 bar / 100 MPa10,000 psi / 700 bar / 70 MPa10,000 psi / 700 bar / 70 MPa10,000 psi / 700 bar / 70 MPa
최소 사용 온도-15 °F / -26 °C0 °F / -18 °C0 °F / -18 °C0 °F / -18 °C
최대 사용 온도400 °F / 205 °C225 °F / 105 °C225 °F / 105 °C225 °F / 105 °C
씰 소재Teflon, VitonTeflon, VitonTeflon, VitonTeflon, Viton
재질스테인리스강스테인리스강스테인리스강스테인리스강
렌치 크기해당 없음3/4 in (19 mm)5/8 in (16 mm)5/8 in (16 mm)
무게175 g43 g35 g83 g
퀵 커넥트있음없음없음없음
체크 밸브없음없음없음없음
캡과 체인없음없음없음있음
격벽형(Bulkhead)없음없음없음없음

활용 분야

XT 호스를 NPT 포트로
잇는 현장

  • 압력계 교정 — XT 호스를 압력계의 NPT 포트에 이어 교정합니다.
  • 영구 설치 포트 — 트랜스미터, EFM, 유량 컴퓨터의 NPT 포트에 설치해 두고 필요할 때 호스를 연결합니다.
  • 샘플 추출 — 시험과 샘플 추출을 위해 호스를 빠르게 달고 뗍니다.

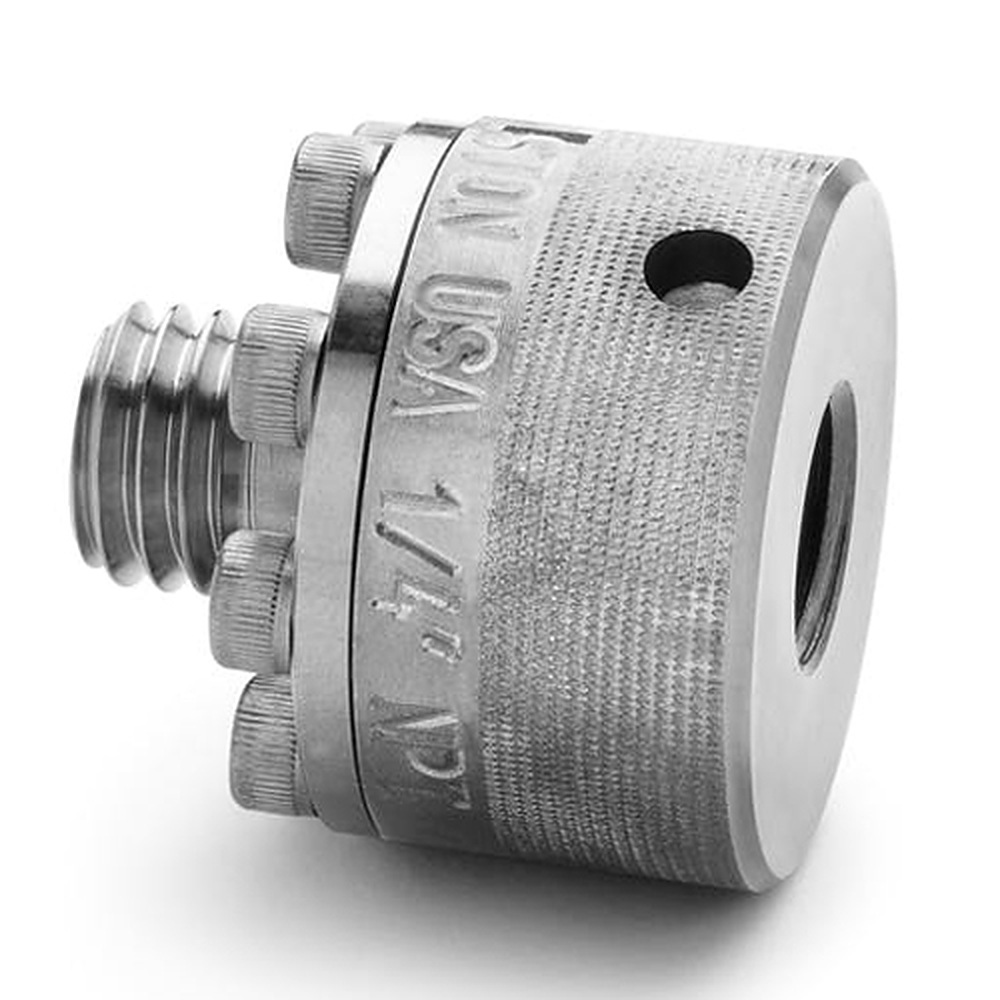

RALSTON INSTRUMENTS XTHA-1FS0-QD - 퀵 커넥트 결합부가 보이는 스테인리스 커넥터 확대
퀵 커넥트 결합부가 보이는 스테인리스 커넥터 확대

선택 가이드

포트 조건에 맞는
XT 어댑터 선택

이럴 때 (현장 조건)권장 모델선택 이유
1/8" 암 NPT 포트에 빠르게 달고 뗄 때XTHA-1FS0-QD퀵커넥트 구조에 15,000 psi 등급입니다.
1/4" 수 NPT 포트에 연결할 때XTHA-2FS01/4" 암 NPT 끝을 갖춘 10,000 psi 어댑터입니다.
1/4" 암 NPT 포트에 연결할 때XTHA-2MS01/4" 수 NPT 끝을 갖춘 가장 가벼운 어댑터입니다.
포트 보호 캡이 필요할 때XTFT-2MS01/4" 수 NPT 끝에 캡과 체인이 붙어 있습니다.

구성·옵션

모델별 구성

모델NPT 포트구성
XTHA-1FS0-QD1/8" 암 NPT퀵커넥트 × 수 Quick-test XT
XTHA-2FS01/4" 암 NPT암 NPT × 수 Quick-test XT
XTHA-2MS01/4" 수 NPT수 NPT × 수 Quick-test XT
XTFT-2MS01/4" 수 NPT캡과 체인 포함, 수 Quick-test XT × 수 NPT

관련 제품

NPT 어댑터와 함께 보는
XT 연결 부품
