Baluntech BL617 표준 백금 저항 온도계(420℃)/SPRT

Baluntech BL617 표준 백금 저항 온도계(420℃)/SPRT

MODEL
BL617
브랜드
Baluntech

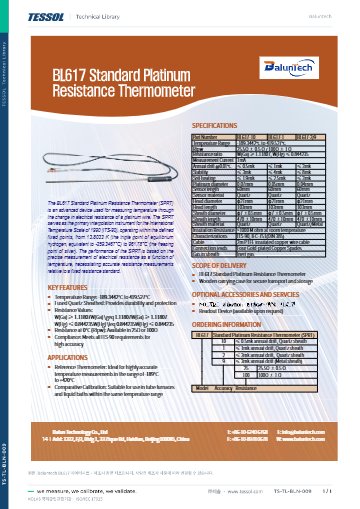

제품 자료
제품문의 구매하기

영하 200 °C까지 비교 교정의⁣ 기준이 되는 표준백금저항온도계

Baluntech BL617 표준백금저항온도계⁣ 온도 범위 : −200 ~ 420 °C⁣ 안정도 : ≤ 8 mK⁣ 자기가열 : ≤ 3 mK

견적 받기

Baluntech 한국 독점 공급 파트너

Baluntech BL617은 −200~420 °C에서 ITS-90 적격 기준을 만족하는 석영 시스 표준백금저항온도계(SPRT, Standard Platinum Resistance Thermometer)입니다. BL617-N·-0·-1·-2 네 구성과 금속 시스 100 Ω 변형 BL617-M-100으로 나뉩니다.

−200 °C부터 사양이 정해져 있어 저온 비교 교정의 기준기로 적합합니다. 안정도는 BL617-N과 -0이 2 mK 이하, -1이 4 mK 이하, -2가 8 mK 이하이므로 요구 불확도에 맞춰 등급을 고르세요. 이 온도계는 (주)테솔이 국내에 공식 공급합니다.

−200 ~ 420 °C

측정 범위

≤ 2 mK

최상위 등급 안정도

25.5 Ω

공칭 R(TPW)

≤ 0.5 mK

최상위 등급 연간 드리프트

특징

저온부터 정해진⁣ BL617 등급별 사양

핵심 특징현장에서 달라지는 점
저온 하한 사양사양이 저온까지 정해져 있어 저온 비교 교정용 기준기를 따로 마련하지 않아도 됩니다.
모델별 사용 범위BL617-N은 저온 쪽, BL617-0은 상온 이상 쪽, -1과 -2는 전 범위를 맡으므로 측정 구간에 맞춰 고르세요.
등급별 안정도2·4·8 mK 가운데 요구 불확도에 맞는 등급을 고르면 기준기 성능과 구성 비용 사이에서 균형을 잡을 수 있습니다.
연간 드리프트 한계0.01 °C 기준 연간 드리프트가 등급별 0.5·1·3 mK 이하로 정해져 있어 재교정 주기를 계획하기 쉽습니다.
자기가열 한계등급별 1.5·2.5·3 mK 이하로 규정되어 있어 저온 웰에서도 발열 오차를 불확도 예산에 미리 넣을 수 있습니다.
ITS-90 요구 충족ITS-90 요구 사항을 모두 만족하므로 저항비 기준을 따로 따져 보지 않아도 됩니다.
석영 시스석영 시스 안에 0.05 mm 백금 센서를 넣어 변형이 적고, 반복 측정 결과가 안정적입니다.
금속 시스 변형BL617-M-100은 금속 시스에 100 Ω 센서를 넣은 모델이어서 25 Ω 범위가 없는 판독기와도 함께 사용할 수 있습니다.
성적서 옵션CAL-617 교정성적서를 함께 주문하면 납품받은 직후부터 소급 상태를 갖춘 채 사용할 수 있습니다.
Baluntech BL617 - 나무 케이스에 담긴 표준 백금 저항 온도계

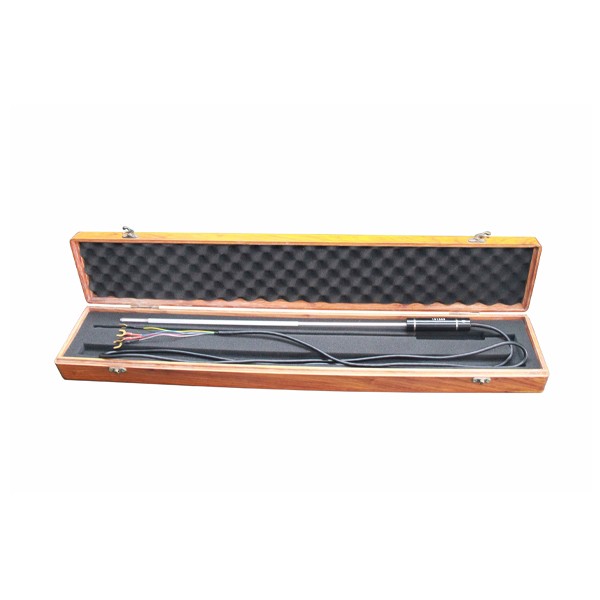

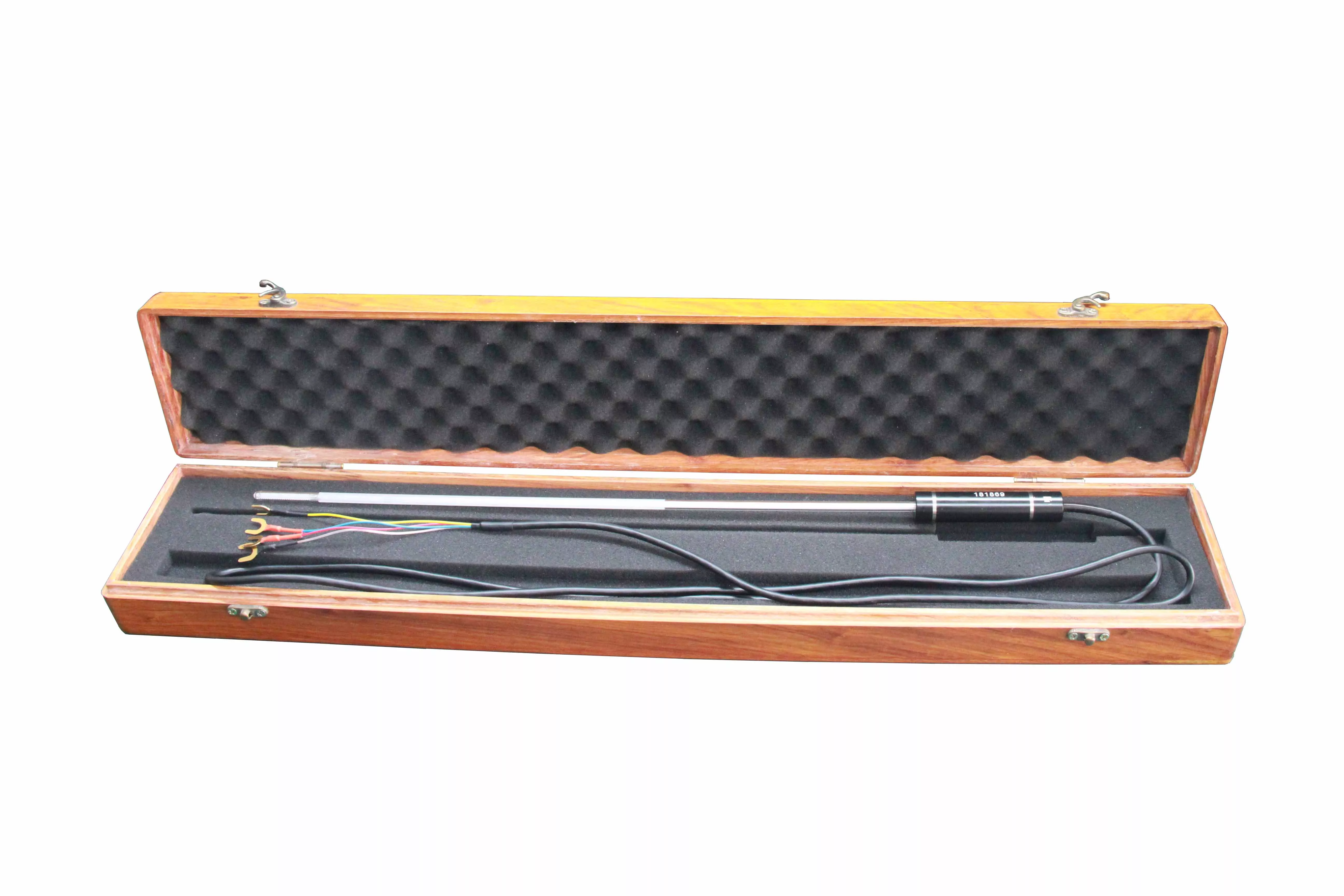

나무 케이스에 담긴 표준 백금 저항 온도계

저온 기준기

저온 비교 교정의⁣ 기준 SPRT

결과를 좌우하는 기준 SPRT의 저온 교정 상태

저온 근처 비교 교정에서는 기준 SPRT의 저온 교정 상태가 결과를 좌우합니다. BL617은 −200 °C부터 사양이 정해져 있어 액체질소 비교 교정기(7196B)나 저온 항온조의 기준기로 사용할 수 있습니다. 아르곤 삼중점(−189.3442 °C)을 직접 구현하는 교정은 5960A 같은 고정점 시스템으로 진행합니다.

짝 구성

BL618과 짝을 이뤄⁣ 저온부터 고온까지

두 자루로 전 구간 구성

BL617과 BL618로 구간을 나누면 두 자루로 저온부터 고온까지 전 구간을 다룰 수 있습니다. 판독기 입력 범위가 25 Ω을 지원하면 석영 시스 모델을, 지원하지 않으면 100 Ω 금속 시스 BL617-M-100을 고르세요. 판독 장치로는 BL621과 BL625 기준 온도계도 선택할 수 있습니다.

Baluntech BL617 - 온도계 각 부 명칭과 나무 케이스 구성도

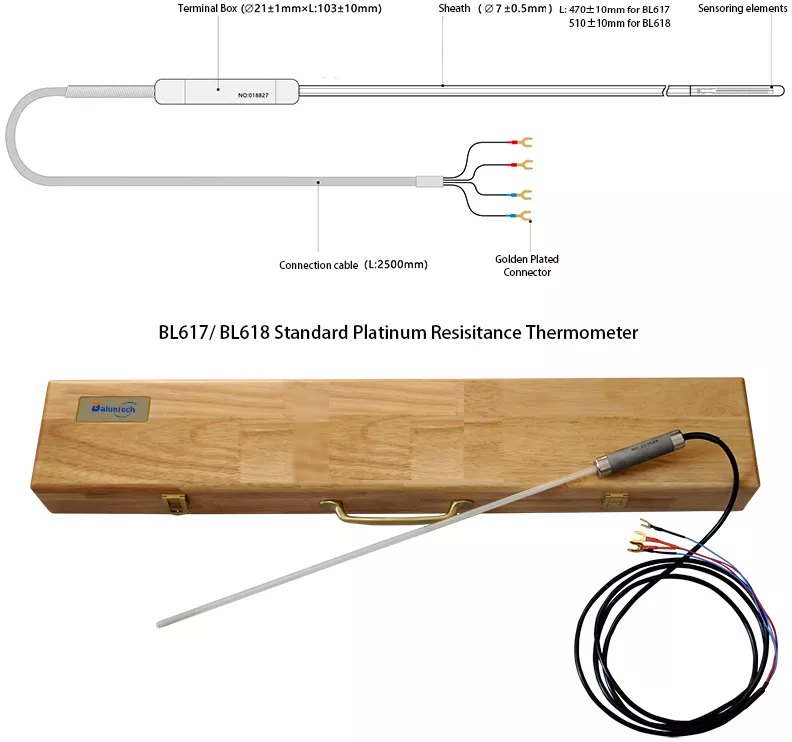

온도계 각 부 명칭과 나무 케이스 구성도

사양

BL617 모델별 사양과⁣ 시리즈 공통 사양

항목BL617-NBL617-0BL617-1BL617-2
온도 범위−200 ~ 0 °C0 ~ 420 °C−200 ~ 420 °C−200 ~ 420 °C
안정도≤ 2 mK≤ 2 mK≤ 4 mK≤ 8 mK
연간 드리프트 (0.01 °C)≤ 0.5 mK≤ 0.5 mK≤ 1 mK≤ 3 mK
자기가열≤ 1.5 mK≤ 1.5 mK≤ 2.5 mK≤ 3 mK

BL617 공통 사양

항목사양
공칭 R(TPW) · 측정 전류25.5 Ω ± 0.5 Ω · 1 mA
저항비W(Ga) ≥ 1.11807 · W(Hg) ≤ 0.844235
센서Pt 선경 0.05 mm, 감지부 길이 60 mm
시스석영 φ7 ± 0.5 mm × 470 ± 10 mm
헤드φ21 × 103 mm
절연저항> 1000 MΩ (상온)
충전 가스 · 케이블 · 리드불활성 가스 · PTFE 케이블 2 m · 금도금 동 스페이드 4개
BL617-M-100금속 시스 · 공칭 100 Ω · −200 ~ 420 °C · 안정도 ≤ 8 mK
교정 성적서 옵션ISO 17025 (CAL-617)
기본 구성BL617 본체, 나무 휴대용 케이스
Baluntech BL617 - 케이블과 프로브 접합부 확대 모습

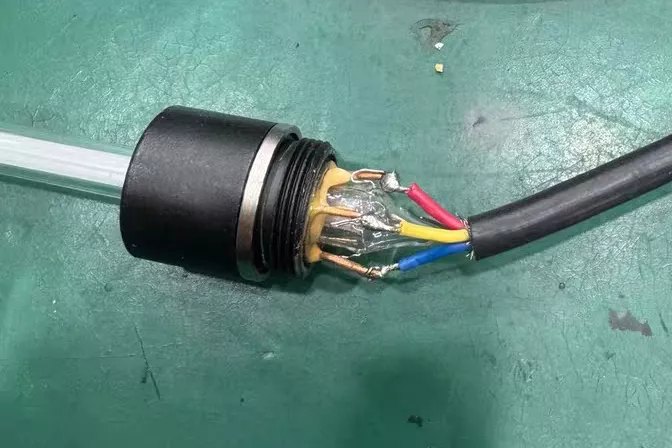

케이블과 프로브 접합부 확대 모습

활용 분야

BL617 SPRT의⁣ 활용 분야

  • 정밀 측정 기준기 — −189.3442~419.527 °C 구간을 정밀하게 측정할 때 기준 온도계가 됩니다.
  • 저온 비교 교정 — 액체질소 비교 교정기와 저온 항온조에서 기준 센서를 맡습니다.
  • 중온 전기로 — 상온 이상 구간을 비교 교정할 때 기준 센서로 삽입합니다.
  • 액체 항온조 — 온도 구간별로 비교 교정할 때 기준 센서로 넣습니다.
Baluntech BL617 - 유리관 안 감온 소자 부분 모습

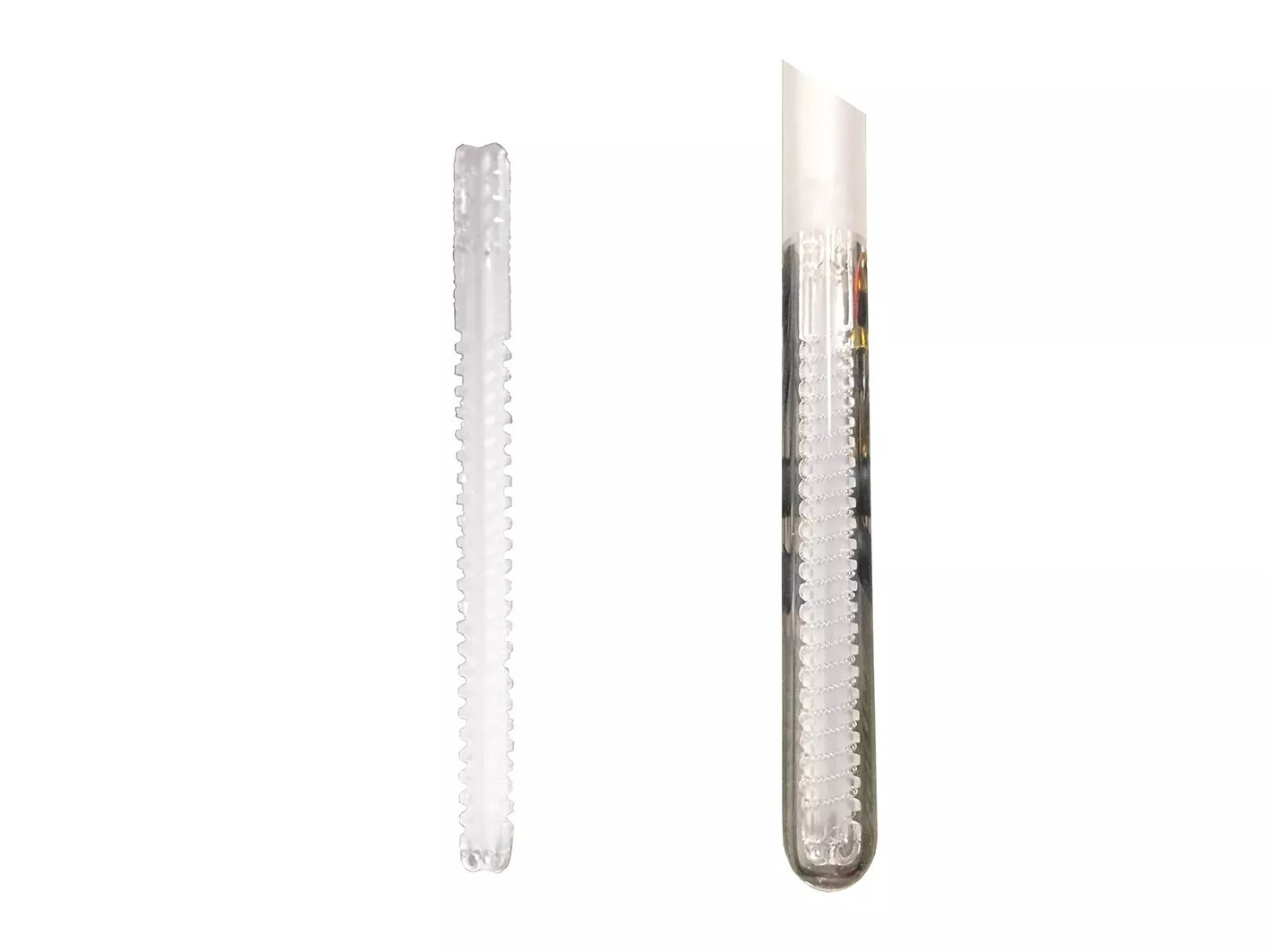

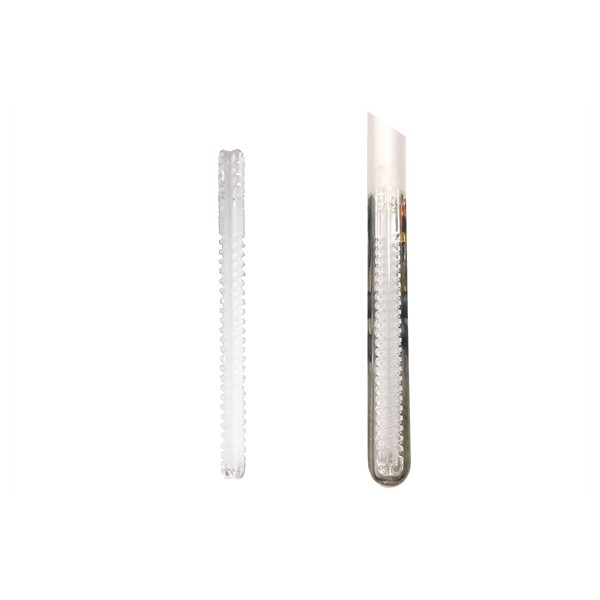

유리관 안 감온 소자 부분 모습

선택 가이드

측정 온도에 맞는⁣ BL617 모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
저온 근처를 측정할 때BL617하한 사양을 갖춘 저온 구간 SPRT여서 저온 근처 기준으로 적합합니다.
고온 구간을 측정할 때BL618상온 이상의 고온 구간을 맡는 짝 모델이라 고온 쪽 기준을 채워 줍니다.
두 구간을 모두 덮을 때BL617과 BL618두 자루로 전 구간을 구성합니다.
판독기에 25 Ω 범위가 없을 때BL617-M-100금속 시스 100 Ω 변형이어서 25 Ω 범위가 없는 판독기에서도 읽을 수 있습니다.
Baluntech BL617 - 긴 금속 프로브와 리드선이 달린 온도계 전체 모습

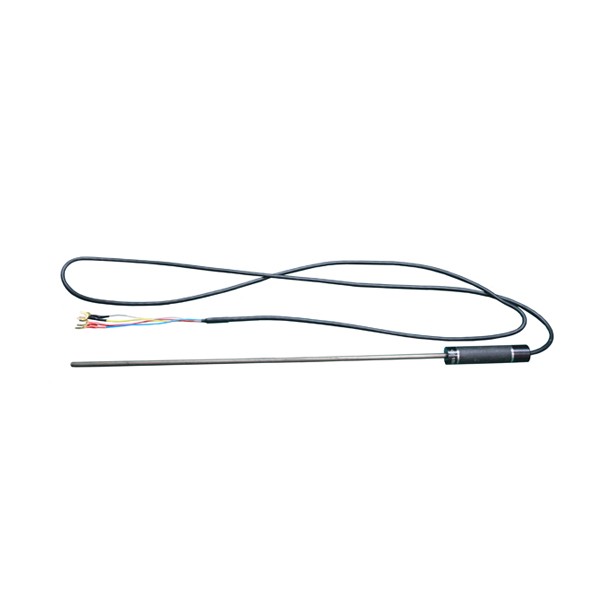

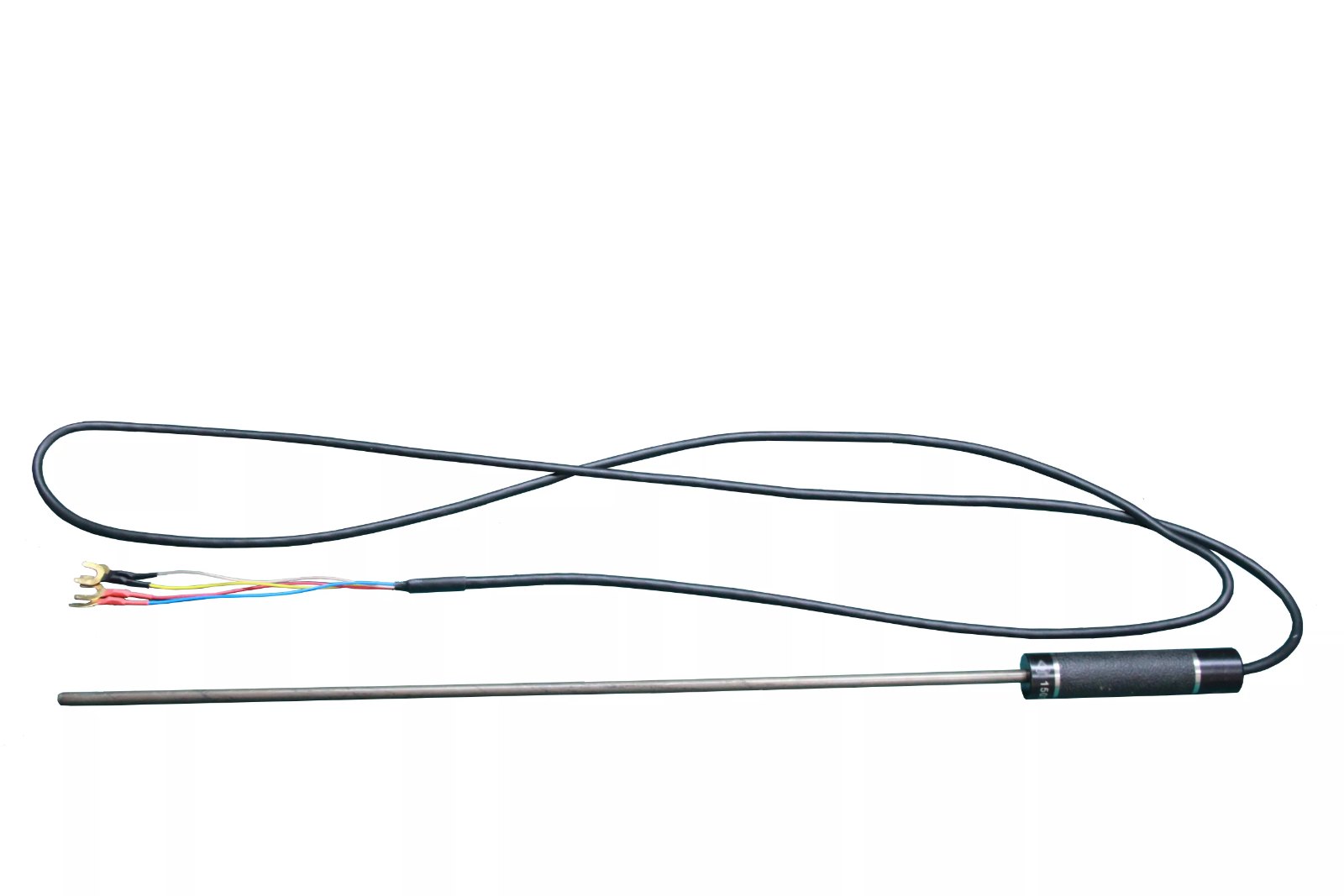

긴 금속 프로브와 리드선이 달린 온도계 전체 모습

구성·옵션

BL617 구성품과⁣ 주문 옵션

구분내용
기본 구성BL617 표준백금저항온도계, 나무 휴대용 케이스
옵션ISO 17025 교정 성적서(CAL-617), 판독 장치(BL621 · BL625)
품번BL617-N · BL617-0 · BL617-1 · BL617-2 · BL617-M-100

교정 연계

저온 비교 교정의 기준으로 사용하는 SPRT는 정해진 주기로 소급 상태를 점검해야 합니다. BL617의 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

Baluntech BL617 - 유리관 감온부 확대 모습

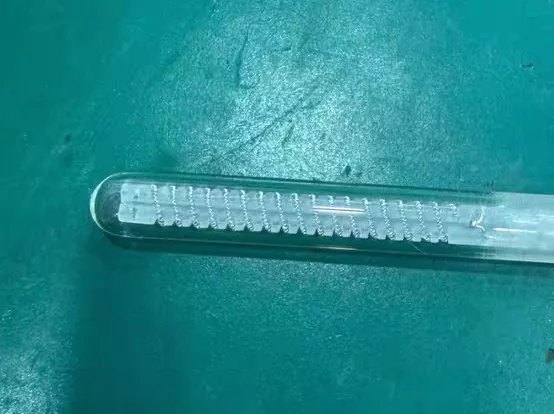

유리관 감온부 확대 모습
