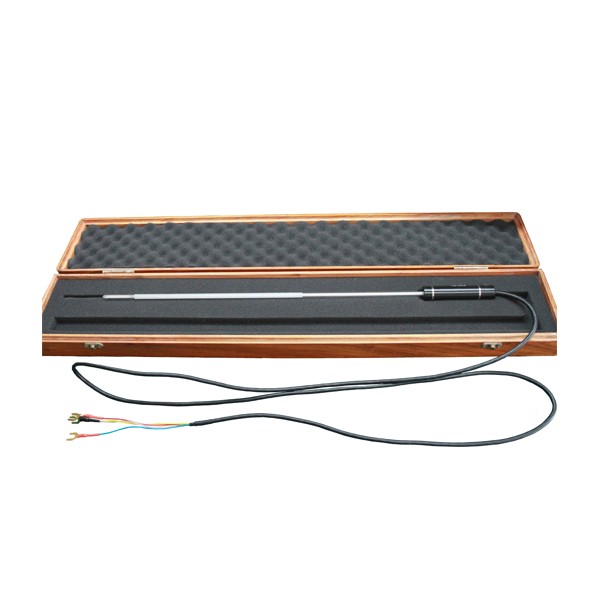

Baluntech BL618 표준 백금 저항 온도계(661℃)/SPRT

MODEL: BL618
브랜드: Baluntech

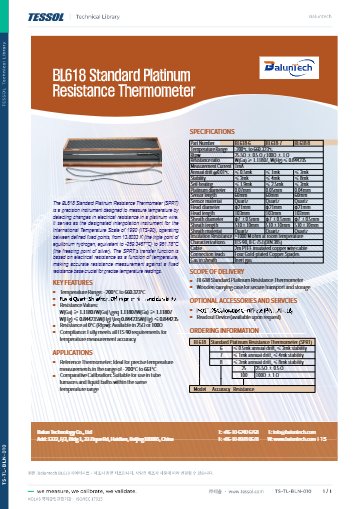

제품 자료: 데이터시트

제품문의 구매하기

0 °C부터 661 °C까지
세 등급의 표준백금저항온도계

Baluntech BL618 표준백금저항온도계

견적 받기

Baluntech 국내 정식 공급 파트너

Baluntech BL618은 0~661 °C에서 ITS-90 적격 기준을 만족하는 석영 시스 표준백금저항온도계(SPRT, Standard Platinum Resistance Thermometer)입니다. 공칭 R(TPW) 25.5 Ω에 안정도 2·4·8 mK의 세 등급을 갖춰 비교 교정의 기준기로 사용합니다.

BL618-6은 안정도 2 mK, 연간 드리프트 0.5 mK 이하로 고정점 비교와 상위 기준기에 적합합니다. BL618-7과 BL618-8은 일상 비교 교정의 기준기로 알맞습니다. 이 SPRT는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 661 °C

측정 범위

25.5 Ω

공칭 R(TPW)

≤ 2 mK

최상위 등급 안정도

≤ 0.5 mK

최상위 등급 연간 드리프트

특징

BL618 세 등급으로
고르는 기준 온도계

핵심 특징	현장에서 달라지는 점
상온 이상 전 구간	한 자루로 튜브 전기로와 액체 항온조를 모두 비교 교정할 수 있어 기준기를 바꿔 끼우는 횟수가 줄어듭니다.
ITS-90 적격	W(Ga)와 W(Hg) 기준을 모두 만족하므로 ITS-90 적격 SPRT로 평가받습니다.
세 등급	안정도 2·4·8 mK 가운데 요구 불확도에 맞는 등급을 고르면 필요한 성능만큼만 비용을 들일 수 있습니다.
자기가열 제한	자기가열이 등급별로 1.5·2.5·3 mK 이하여서 측정 전류 1 mA에서 생기는 발열 오차가 작습니다.
석영 시스	φ7 mm 석영 시스에 60 mm 감지부를 두어 비교 매질과 닿는 열접촉 길이를 충분히 확보합니다.
절연 저항	상온 절연저항이 1000 MΩ을 넘어 누설 전류로 인한 판독 오차가 줄어듭니다.
ISO/IEC 17025 성적서	교정성적서를 옵션으로 함께 주문하면 받는 즉시 소급이 확인된 기준기로 사용할 수 있습니다.

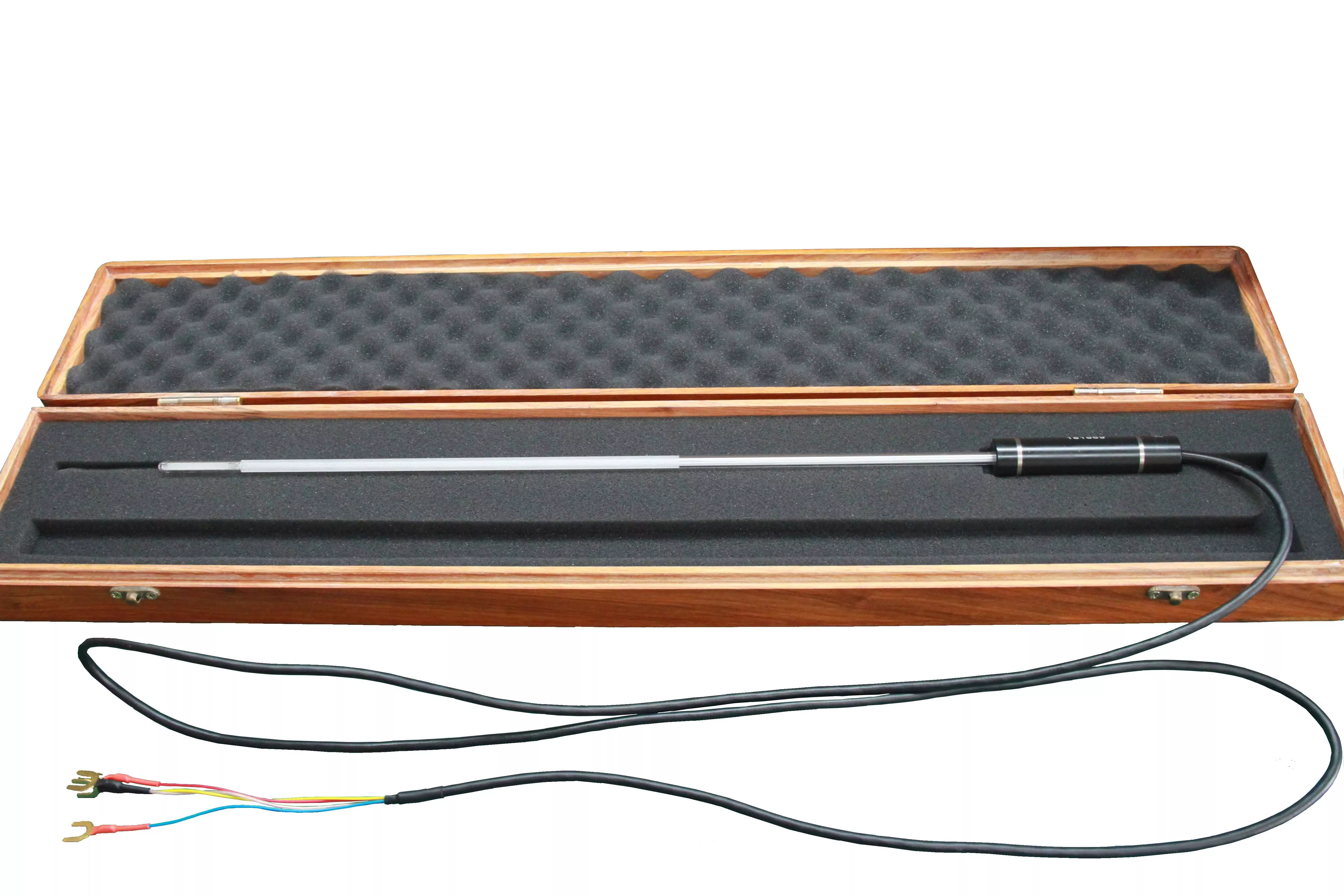

나무 케이스에 담긴 표준 백금 저항 온도계

적격 기준

ITS-90 적격 기준을
읽는 방법

W 값으로 판단하는 적격

SPRT가 ITS-90에 적격인지는 갈륨점 저항비 W(29.7646 °C) ≥ 1.11807과 수은점 저항비 W(−38.8344 °C) ≤ 0.844235로 판단합니다. BL618 사양표의 W(Ga)와 W(Hg)가 바로 이 기준입니다. 산업용 PRT 규격 IEC 60751:2022는 SPRT 적격 기준이 아니므로, SPRT는 ITS-90 기준으로 평가합니다.

짝 구성

BL617과 나눠 맡는
SPRT 전 구간 구성

BL617과 두 자루 구성

BL618은 0 °C부터, BL617은 −200 °C부터 420 °C까지 측정합니다. 두 자루를 갖추면 저온부터 고온까지 전 구간을 SPRT로 측정할 수 있습니다. 판독기는 25.5 Ω을 1 mA로 읽는 브리지나 BL621·BL625 기준 온도계를 사용하세요. 석영 시스는 손으로 운반하고, 고온에서 사용한 뒤에는 어닐링을 거쳐 R(TPW)를 확인합니다.

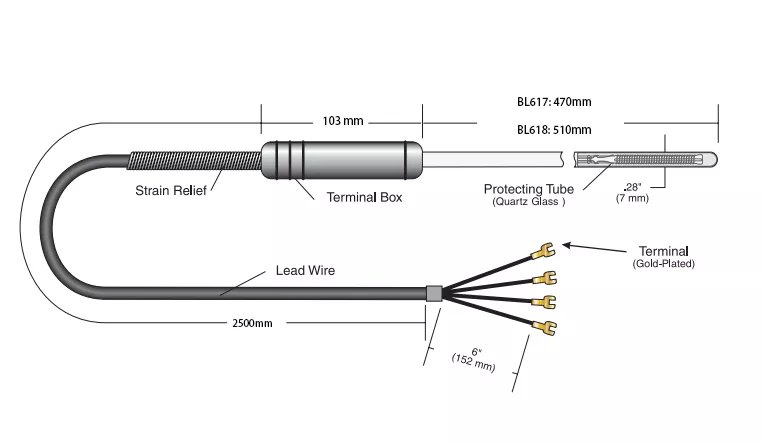

온도계 각 부분과 리드선의 구조도

사양

BL618 등급별 사양과
공통 사양

항목	BL618-6	BL618-7	BL618-8
안정도	≤ 2 mK	≤ 4 mK	≤ 8 mK
연간 드리프트 (0.01 °C)	≤ 0.5 mK	≤ 1 mK	≤ 3 mK
자기가열	≤ 1.5 mK	≤ 2.5 mK	≤ 3 mK

BL618 시리즈 공통 사양

항목	사양
온도 범위	0 °C ~ 661 °C
공칭 R(TPW) · 측정 전류	25.5 Ω ± 0.5 Ω · 1 mA
저항비	W(Ga) ≥ 1.11807 · W(Hg) ≤ 0.844235
센서	Pt(6N) 선경 0.05 mm, 감지부 길이 60 mm
시스	석영 φ7 ± 0.5 mm × 510 ± 10 mm
헤드	φ21 × 103 mm
절연저항	> 1000 MΩ (상온)
충전 가스	아르곤
케이블 · 리드	PTFE 피복 동선 2 m · 금도금 동 스페이드 4개
규격	ITS-90
기본 구성	BL618 본체, 나무 휴대용 케이스

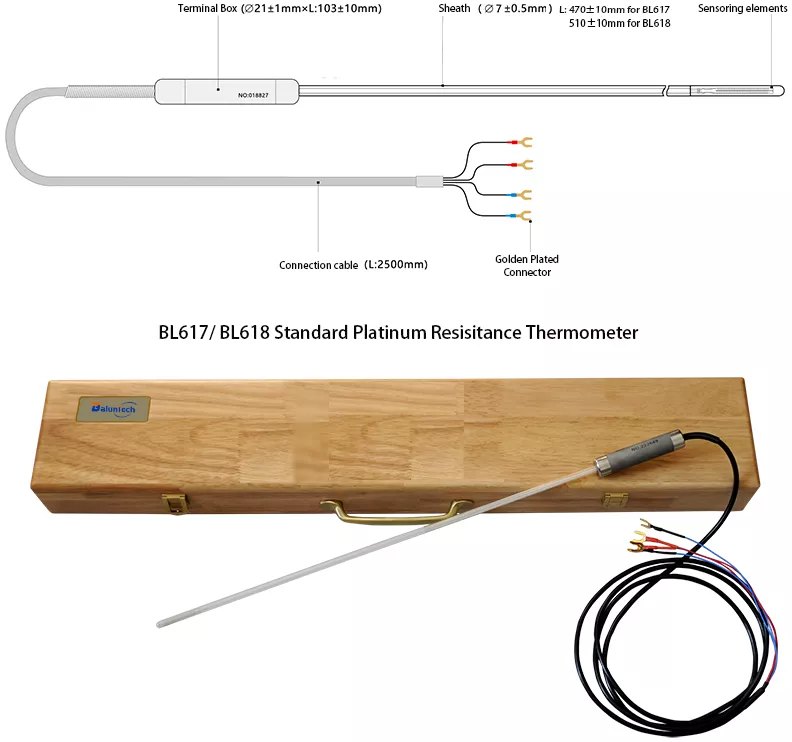

온도계 각 부 명칭과 나무 케이스 구성도

활용 분야

상온 이상 비교 교정의
BL618 활용 분야

정밀 측정 기준기 — 상온 이상의 고온 구간을 측정할 때 기준 온도계가 됩니다.
튜브 전기로 — 전기로 비교 교정에서 기준 센서로 삽입합니다.
액체 항온조 — 항온조 안에 기준 센서로 넣어 비교 교정합니다.
고온 사용 뒤 점검 — 어닐링으로 상태를 되돌린 뒤 R(TPW)를 확인합니다.
고정점 비교와 상위 기준기 — 안정도가 가장 높은 BL618-6 등급으로 구성합니다.

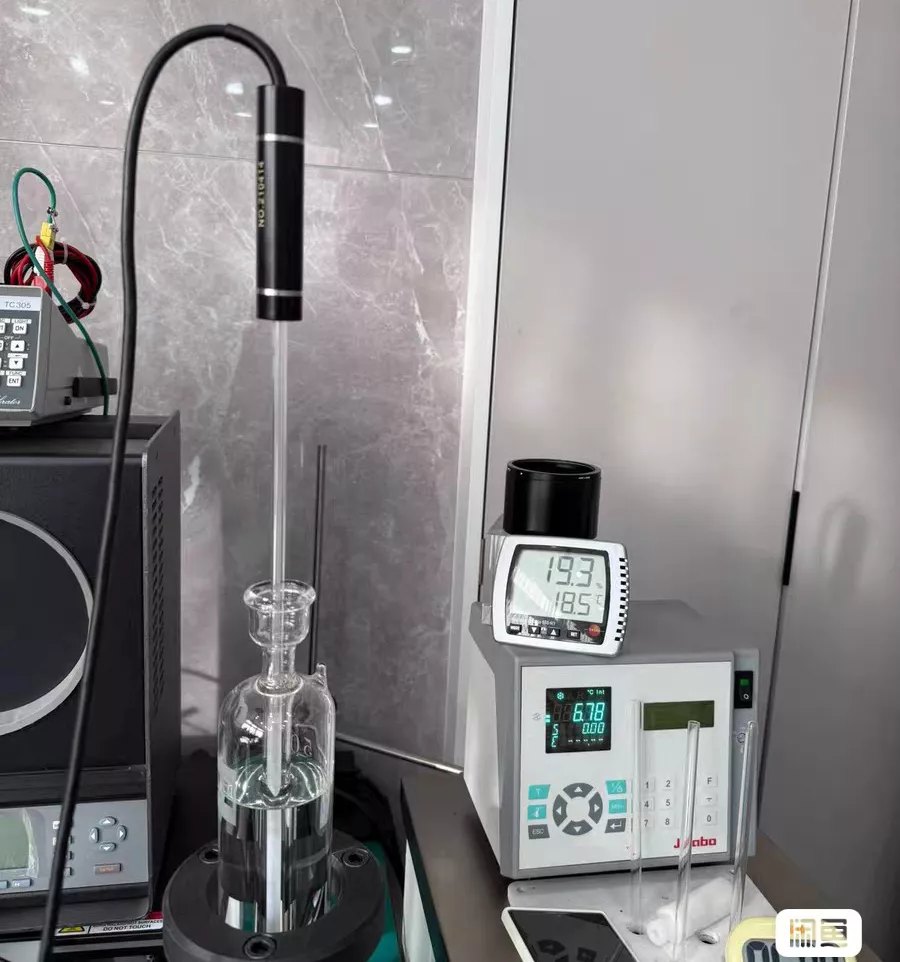

실험실에서 온도계 프로브를 유리 용기에 꽂아 사용하는 모습

선택 가이드

요구 불확도에 맞는
BL618 등급 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
고정점 비교나 상위 기준기가 필요할 때	BL618-6	안정도 2 mK 이하, 연간 드리프트 0.5 mK 이하로 세 등급 가운데 가장 엄격합니다.
일상 비교 교정 기준기가 필요할 때	BL618-7 · -8	안정도 4 mK 이하 또는 8 mK 이하로, 일상 비교 교정에 충분한 성능입니다.
저온 구간을 측정할 때	BL617	저온 구간 사양을 갖춘 짝 모델이어서 0 °C 아래 구간을 맡습니다.
100 Ω 판독기를 사용할 때	BL617-M-100	금속 시스 100 Ω 변형이라 100 Ω 판독기와 바로 맞습니다.

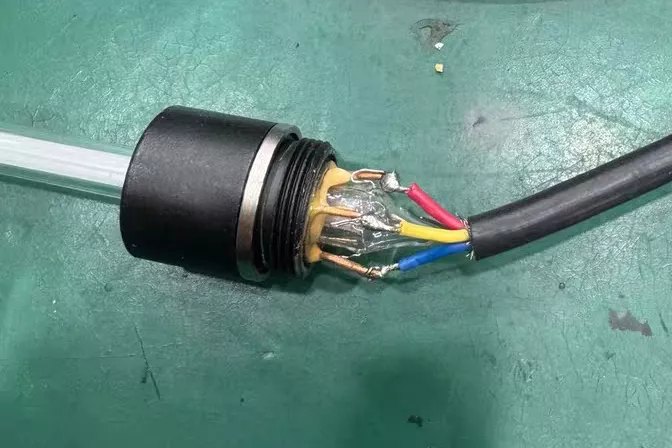

케이블과 프로브 접합부 확대 모습

구성·옵션

BL618 구성품과
옵션·짝 모델

구분	내용
기본 구성	BL618 표준백금저항온도계, 나무 휴대용 케이스
옵션	ISO 17025 교정 성적서, BL625 정밀 기준 온도계, BL621 고정밀 기준 온도계
짝 모델	BL617
품번	BL618-6 · BL618-7 · BL618-8

교정 연계

SPRT는 사용 이력과 고온 노출에 따라 R(TPW)가 변하므로 정해진 주기로 소급 상태를 점검해야 합니다. 정기 교정이 (주)테솔의 KOLAS 인정 범위에 드는지는 문의해 주시면 먼저 확인해 안내해 드립니다.

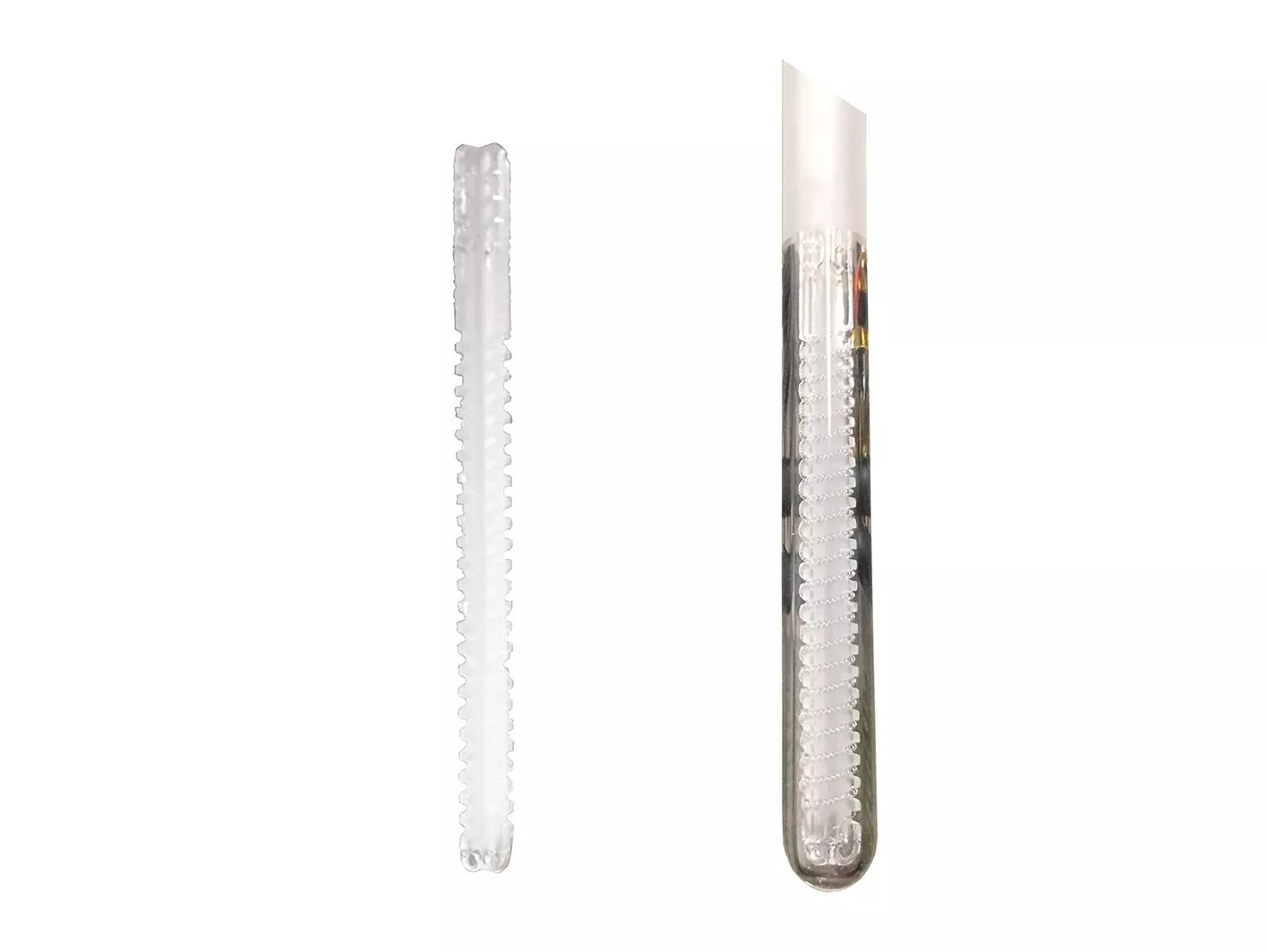

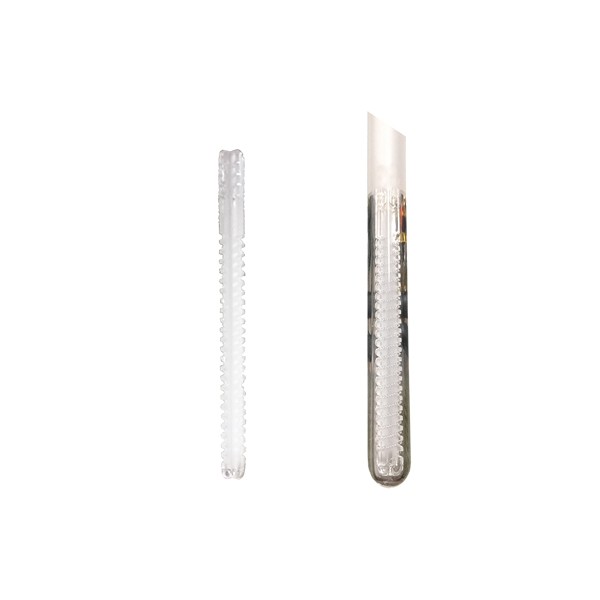

유리관 안 감온 소자 부분 모습

BL618과 함께 보는
SPRT와 삼중점 셀

Baluntech BL617 표준백금저항온도계 (−200 ~ 420 °C)
Fluke 5901 물의 삼중점 셀 (5901A · B · C · D, -G · -Q)
Fluke 5699 금속 시스 고온 SPRT (−200 ~ 661 °C)
Fluke 5686-B 유리 캡슐 SPRT (−260 ~ 232 °C)

BL618 등급은 어떻게 고릅니까?
요구 불확도로 고릅니다. 고정점 비교나 상위 기준기에는 안정도 2 mK 이하의 BL618-6을, 일상 비교 교정 기준기에는 BL618-7이나 BL618-8을 선택하세요.
BL618로 저온 구간도 측정할 수 있습니까?
아닙니다. BL618은 상온 이상의 고온 구간을 측정합니다. 저온 구간은 BL617을 함께 구성해 측정하세요.
BL618에도 100 Ω 모델이 있습니까?
아닙니다. BL618의 공칭 저항은 25.5 Ω입니다. 100 Ω 금속 시스 구성은 BL617-M-100이며, 판독기에 25 Ω 범위가 없을 때 선택합니다.
SPRT 교정 성적서는 따로 주문해야 합니까?
네, ISO 17025 교정성적서는 옵션이므로 주문할 때 추가하세요. 교정 서비스는 위 교정 연계 항목에서 설명한 범위를 따릅니다.
BL618은 운반과 사용 후 관리를 어떻게 합니까?
석영 시스이므로 손으로 운반하고 나무 휴대용 케이스에 보관하세요. 고온에서 사용한 뒤에는 어닐링을 하고 R(TPW)를 확인합니다.
