50 A 이하 소형 설비의 가동 상태를 접점으로
Veris Hawkeye H806 솔리드 코어 전류 스위치 AC 전류 범위 : 0.75-50 A (연속) 트립 점 : 가변, 20회전 설정 나사 히스테리시스 : 일반값 10 %
견적 받기NCD 한국 독점 공급 파트너

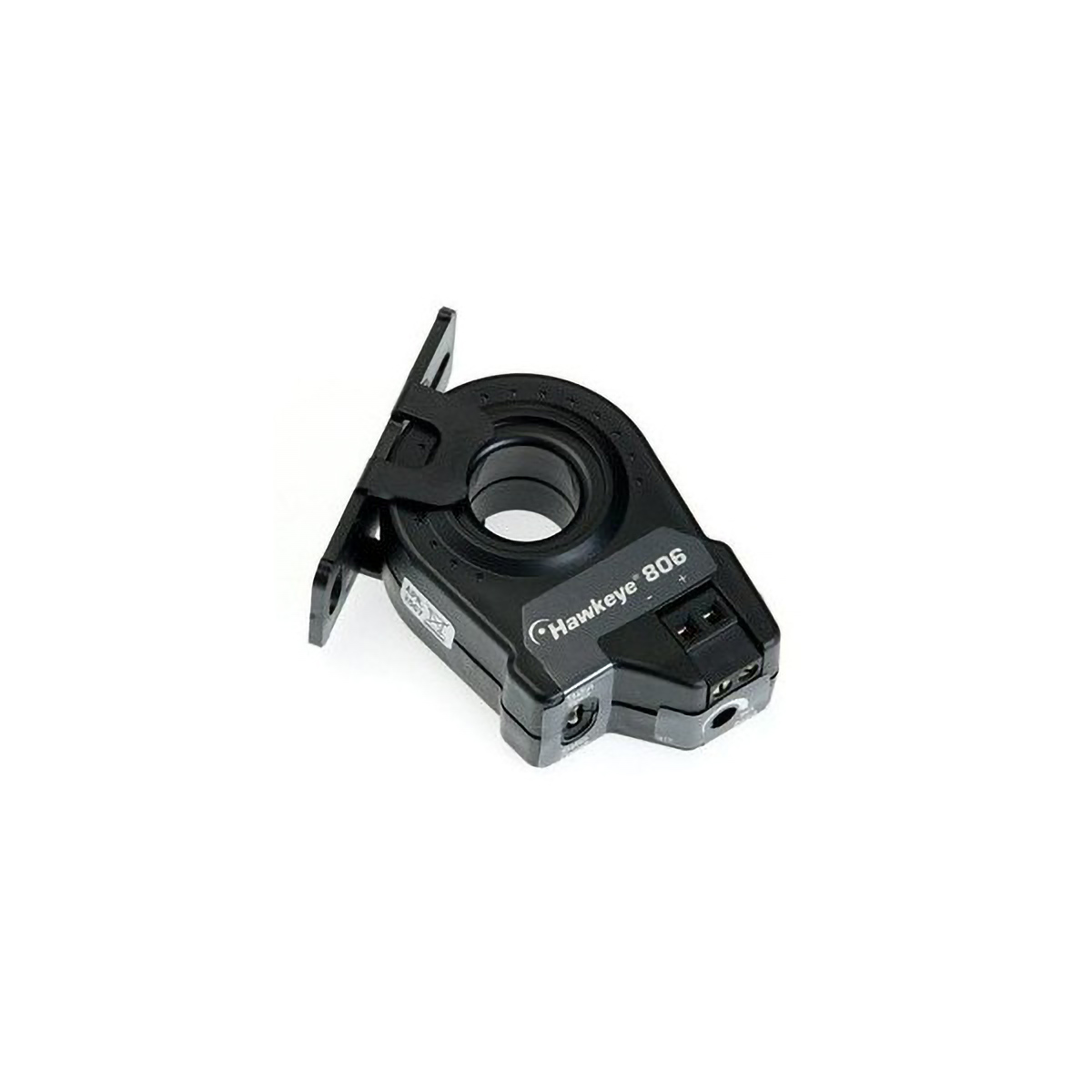

Veris Hawkeye H806은 0.75-50 A의 AC 전류에서 트립 점을 조정하는 솔리드 코어 전류 스위치(Current Switch)입니다. 팬과 펌프의 가동 상태를 N.C. 접점으로 알리는 용도의 제품입니다. (주)테솔이 국내에 공식 공급합니다.
출력은 솔리드 스테이트 N.C. 접점이며 정격은 0.1 A, 30 VDC입니다. 센서에는 5-30 VDC 외부 전원이 필요합니다.
제품 자료
제품 설명서와 자료
이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
가동 상태 설정
H806 저전류·과전류 감시 설정법
H806은 20회전 설정 나사로 트립 점을 맞춥니다. 정상 부하 상태에서 저전류를 감시하려면 Closed LED가 켜질 때까지 시계 방향으로 돌린 뒤 Open LED가 막 켜질 때까지 반시계 방향으로 돌리고, 여유로 1/4회전을 더 돌립니다. 과전류 감시는 회전 방향을 반대로 적용합니다. 두 LED가 함께 켜지면 설정이 어긋난 상태입니다.
설치 순서
H806 브래킷 고정부터 전원 결선까지
| 순서 | 할 일 |
|---|---|
| 1 | 전원을 차단하고 잠급니다. |
| 2 | 피복 없는 도체와 1/2 in 이상 떨어지는 장착 면을 고릅니다. |
| 3 | 제공된 나사로 브래킷을 고정합니다. |
| 4 | 출력선, 릴레이, 외부 전원을 결선합니다. |
| 5 | 도체를 중앙 구멍으로 통과시키고 센서를 브래킷에 끼웁니다. |
| 6 | 인클로저를 닫고 전원을 켠 뒤, 부하를 정상 가동시키며 트립 점을 설정합니다. |
50 A를 넘는 부하에는 H68xx 시리즈 5 A 변류기를 사용하고, 0.75 A 미만은 도체를 센서 본체에 감아 회전수를 늘립니다. 이때 최대 감시 전류는 정격 최대 전류를 회전수로 나눈 값입니다.

사양
H806 전류·출력·전원
| 항목 | 사양 |
|---|---|
| 형태 | 솔리드 코어, 조정식 브래킷 |
| AC 전류 범위 | 0.75-50 A (연속) |
| 트립 점 | 가변, 20회전 설정 나사 |
| 출력 | 솔리드 스테이트 N.C., 5-30 VDC에서 0.1 A, 극성 있음 |
| 출력 표시 | Status Closed · Status Open LED |
| 히스테리시스 | 일반값 10 % |
| 센서 전원 | 5-30 VDC |
| 주파수 | 50-60 Hz |
| 도체 통과 구멍 | 0.7 in (18 mm) |
| 단자대 | 24-14 AWG (0.2-2.1 mm²) |
| 사용 온도 | -15-60 °C |
활용 분야
작은 팬·펌프의 가동 확인
- 과전류 감지 — 설정 전류를 넘으면 접점 상태가 바뀌어 알립니다.
- 릴레이 제어 연계 — Fusion·Reactor가 감지한 전류로 릴레이를 제어합니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
참고 사이트
같은 계열
H806과 같은 계열 모델
관련 제품
H806 접점과 비교할 센서·스위치
- Veris Hawkeye 전류 센서 (아날로그 0-5 VDC 출력)
- Seco-Larm SM-226LQ 오버헤드 차고문 마그네틱 센서
- NCD 905-1000 3.75 in 저항식 플렉스 센서 10K
H806의 감시 전류 범위는 얼마입니까?
0.75-50 A입니다. 이 범위 안에서 트립 점을 조정합니다.
H806을 50 A가 넘는 부하에 사용할 수 있습니까?
H806만으로는 사용할 수 없습니다. 50 A를 넘는 부하에는 H68xx 시리즈 5 A 변류기(CT)를 함께 사용합니다.
H806도 외부 전원이 필요합니까?
필요합니다. 5-30 VDC를 연결합니다.
H806의 출력은 어떤 신호입니까?
N.C. 접점 출력이며 정격은 0.1 A, 30 VDC입니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
H806의 감시 전류 범위는 얼마입니까?
0.75-50 A입니다. 이 범위 안에서 트립 점을 조정합니다.
-
H806을 50 A가 넘는 부하에 사용할 수 있습니까?
H806만으로는 사용할 수 없습니다. 50 A를 넘는 부하에는 H68xx 시리즈 5 A 변류기(CT)를 함께 사용합니다.
-
H806도 외부 전원이 필요합니까?
필요합니다. 5-30 VDC를 연결합니다.
-
H806의 출력은 어떤 신호입니까?
N.C. 접점 출력이며 정격은 0.1 A, 30 VDC입니다.
