NCD Veris Hawkeye® H706 솔리드 코어 전류 센서 135A AC 접점 폐쇄로 가변 트립

MODEL
H706
브랜드
NCD

135 A까지 설정하는⁣ 솔리드 코어 스위치

Veris Hawkeye H706 솔리드 코어 전류 스위치⁣ AC 전류 범위 : 1-135 A (연속)⁣ 히스테리시스 : 일반값 10 %⁣ 센서 전원 : 5-30 VDC 외부 전원

견적 받기

NCD 한국 독점 공급 파트너

Veris Hawkeye H706은 1-135 A의 AC 전류에서 트립 점을 조정하는 솔리드 코어 전류 스위치(Current Switch)입니다. 출력이 N.C. 접점이어서 컨트롤러의 접점 입력으로 팬과 펌프의 가동 상태를 받습니다. (주)테솔이 국내에 공식 공급합니다.

솔리드 스테이트 구조라 가동부가 없고 유지 보수가 필요 없습니다. 조정식 브래킷이 달려 있어 신규 배선에서 코어 위치를 맞추기 쉽습니다.

1-135 A

AC 전류 범위

N.C.

접점 출력, 0.1 A @ 30 VDC

20회전

트립 점 설정 나사

5-30 VDC

센서 외부 전원

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

135 A

H706 최대 전류

50 A

H806 최대 전류

0.15 A

H600 고정 트립

0.15 – 200 A

H600 감지 범위

트립 점 설정

H706 설정 나사로⁣ 트립 점 맞추기

트립 점은 20회전 설정 나사를 일자 드라이버로 돌려 조정하며, 부하가 정상으로 가동하는 상태에서 Status Closed·Status Open LED를 보고 맞춥니다. 두 LED가 함께 켜지면 나사를 반시계 방향으로 20회전 돌려 처음부터 다시 설정합니다.

감시 목적설정 순서
저전류 감시(벨트 이탈, 커플링 파손 등)Status Closed LED가 켜질 때까지 시계 방향 → 천천히 반시계 방향으로 돌려 Status Open LED 점등 → 여유로 1/4회전 더 반시계 방향
과전류 감시(기계 문제, 임펠러 고착 등)Status Open LED가 켜질 때까지 반시계 방향 → 천천히 시계 방향으로 돌려 Status Closed LED가 막 켜지는 지점 → 여유로 1/4회전 더 시계 방향

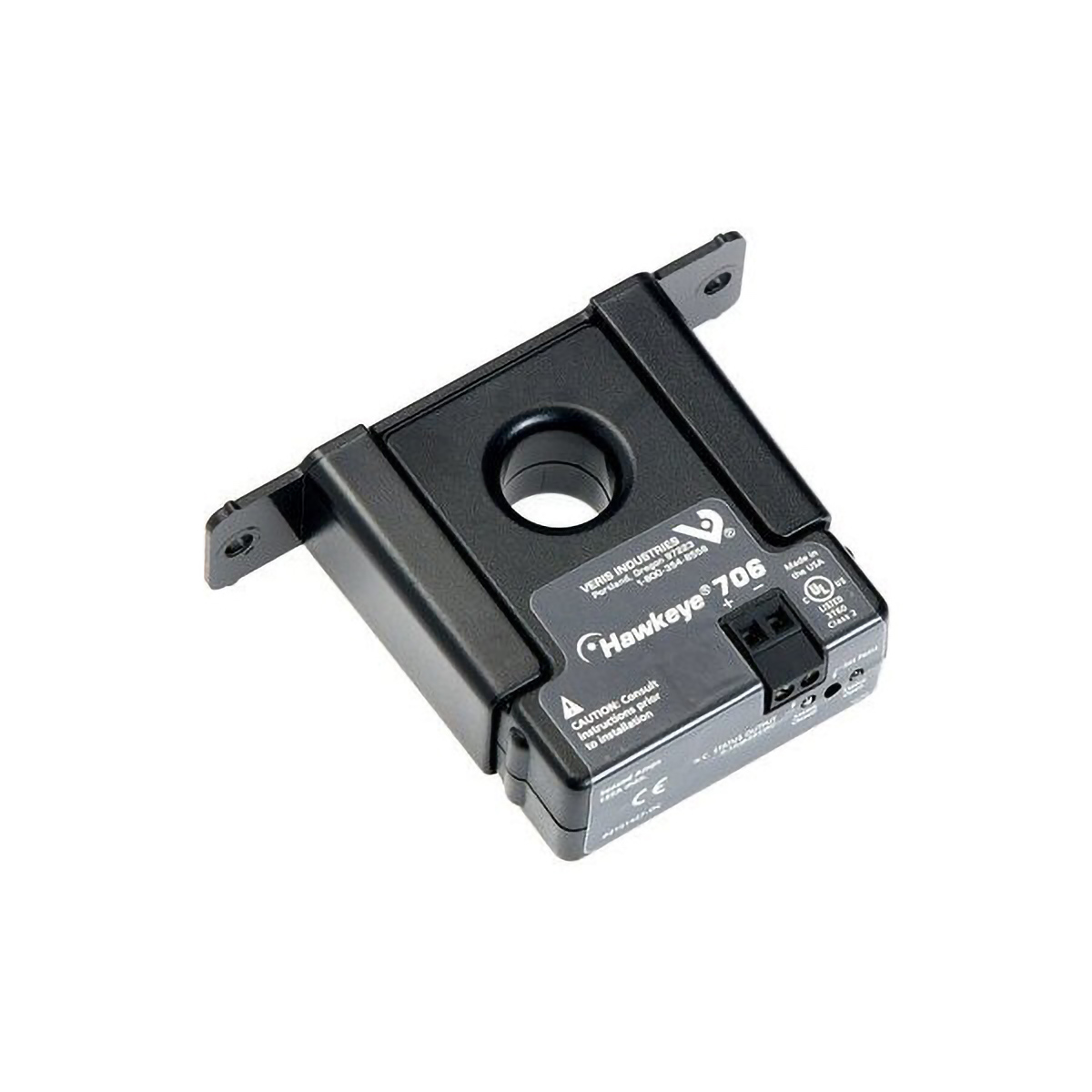

NCD H706 - 관통 구멍과 단자가 보이는 솔리드 코어 전류 센서
관통 구멍과 단자가 보이는 솔리드 코어 전류 센서

결선과 장착

H706 장착 순서와⁣ 전원 연결

순서할 일
1동력 전원을 끄고 잠급니다.
2피복 없는 도체에서 1/2 in(13 mm) 이상 떨어지는 위치에 브래킷을 정합니다.
3구멍을 뚫어 나사로 브래킷을 고정합니다.
4출력은 컨트롤러에, 전원은 외부 전원 공급기에 극성에 맞춰 결선합니다.
5도체를 센서의 중앙 구멍에 통과시켜 브래킷에 끼웁니다.
6인클로저를 닫고 전원을 복구한 뒤 부하를 정상 가동시켜 트립 점을 설정합니다.

135 A를 넘는 부하에는 H68xx 시리즈 5 A 변류기를 사용합니다. 1 A 미만의 부하는 도체를 센서에 여러 번 감고 컨트롤러에서 읽은 값을 회전수로 나누며, 최대 감시 전류는 정격 최대 전류를 회전수로 나눈 값입니다.

사양

H706⁣ 범위·접점 사양

항목사양
형태솔리드 코어, 조정식 브래킷
AC 전류 범위1-135 A (연속)
트립 점가변, 20회전 설정 나사 (설정값 1.0 A 이하까지)
출력솔리드 스테이트 N.C., 0.1 A @ 30 VDC, 극성 있음
히스테리시스일반값 10 %
센서 전원5-30 VDC 외부 전원
주파수50-60 Hz
도체 통과 구멍0.7 in (18 mm)
절연 등급600 VAC RMS (UL), 300 VAC (CE)
사용 온도-15-60 °C
사용 습도10-90 % RH, 결로 없음

활용 분야

큰 전류 설비의⁣ 상태 접점

  • 과전류 감지 — 설정 전류를 넘으면 접점 상태가 바뀌어 알립니다.
  • 저전류 감지 — 전류가 설정값 아래로 떨어지면 접점 상태가 바뀌어 알립니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

참고 사이트

같은 계열

H706과⁣ 같은 계열 모델

  • H806 — 솔리드 코어, 트립 범위 0.75-50 A
  • H600 — 분할 코어, 0.15 A 고정 트립, 감시 범위 0.15-200 A
