접지 루프를 끊는 I2C 데이터·전원 절연

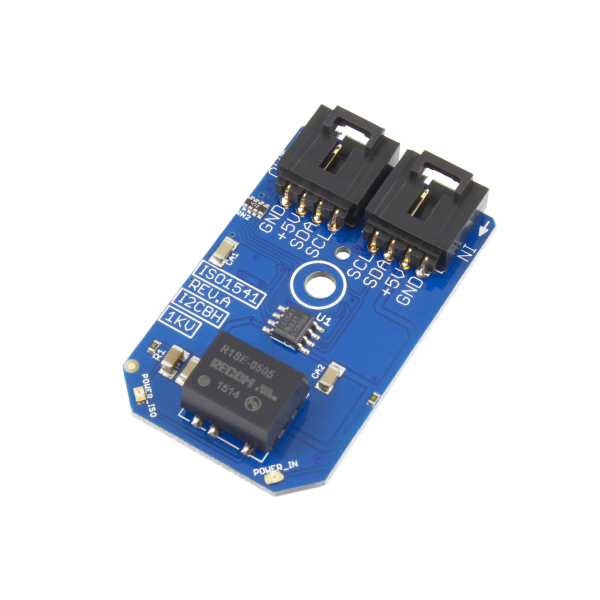

NCD PR13-17 ISO1541 I2C 절연 미니 모듈 칩 : ISO1541 기능 : I2C 데이터 · 전원 절연 전력 절연 : 1KV
견적 받기NCD 한국 독점 공급 파트너

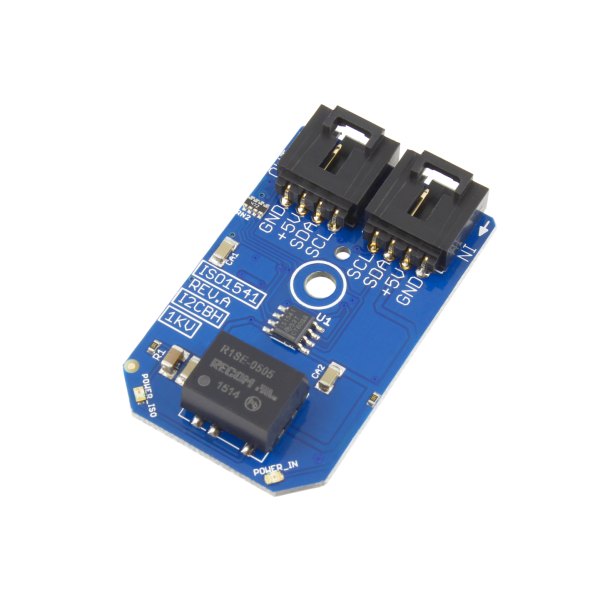

NCD PR13-17은 I2C 데이터와 전원을 1KV로 함께 분리하는 ISO1541 I2C 절연 미니 모듈(I2C Isolator)입니다. 호스트 쪽 회로와 센서 버스의 접지를 나눠 접지 루프와 전기적 간섭 경로를 끊습니다.
절연된 쪽 전원은 100mA 스위처 레귤레이터가 만들어 주므로 외부 전원 배선이 따로 필요하지 않습니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 설명서와 자료
이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
절연 구성
ISO1541 데이터 절연과 1KV 전원 분리
데이터선은 ISO1541이, 전원은 100mA 5V 스위처 레귤레이터가 각각 분리합니다. 전원과 데이터를 완전히 나눠야 하는 장비나 긴 케이블 구간에서 호스트 쪽 회로를 보호할 수 있습니다.
적용해야 하는 규격이 있으면 매뉴얼에서 절연 사양을 먼저 확인하세요.
보호할 회로와 버스 사이의 위치
절연이 필요한 회로 쪽과 센서 버스 쪽을 이 모듈 하나로 나눕니다.


연결

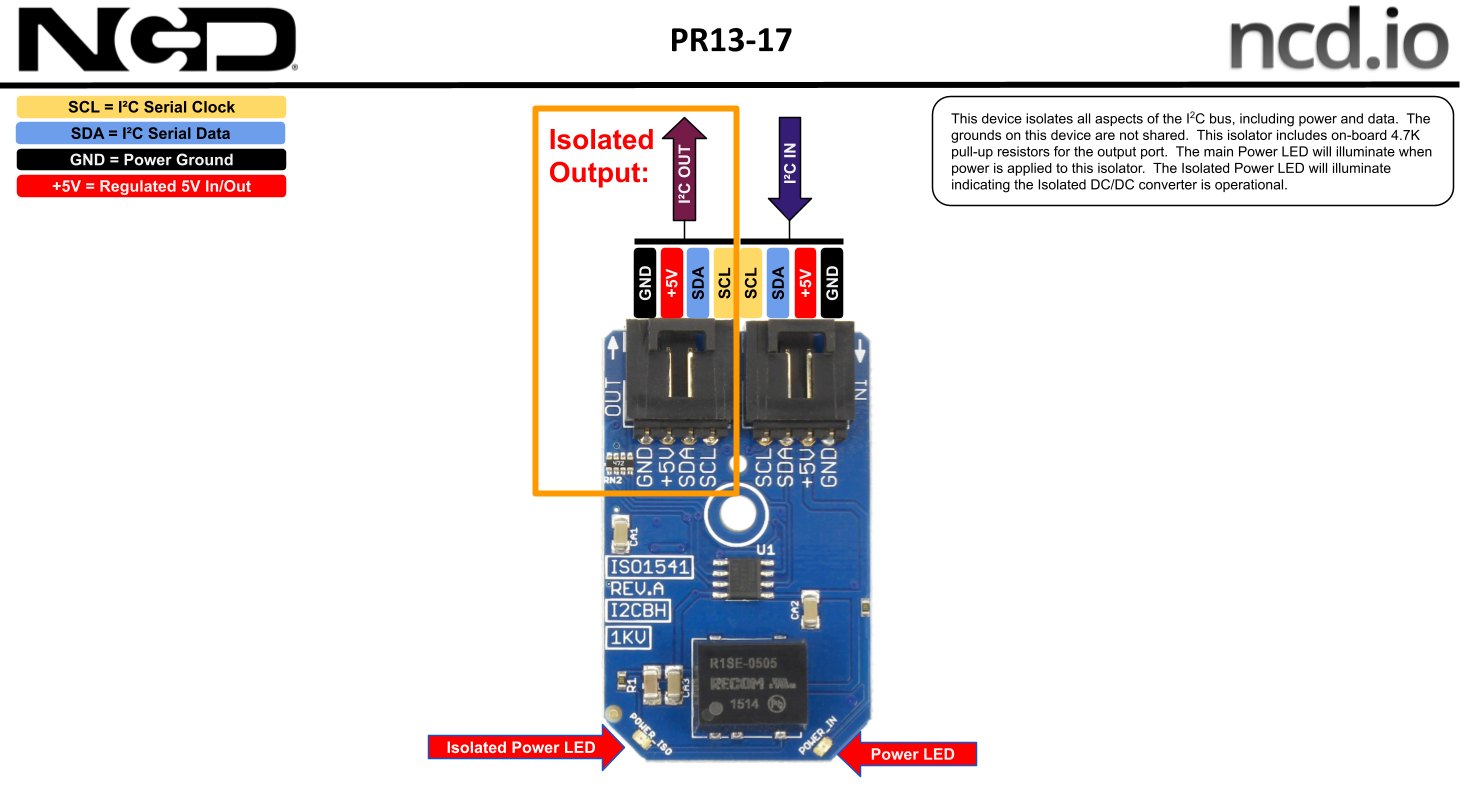

PR13-17 연결 조건
정상 작동에는 nodeLynk 마스터 어댑터가 필요합니다. 5V I2C 버스 커넥터로 전원을 받으며 3인치 4선 I2C 케이블이 들어 있습니다.
사양
PR13-17 절연 사양
| 항목 | PR13-17 |
|---|---|
| 칩 | ISO1541 |
| 기능 | I2C 데이터 · 전원 절연 |
| 전력 절연 | 1KV |
| 절연 전원 | 100mA 5V 스위처 아이솔레이터 |
| 커넥터 | 표준 4핀 I2C 입력과 출력 커넥터 |
| 구성품 | I2C 절연 미니 모듈 · 3인치 4선 케이블 |
| 필요 장비 | nodeLynk 마스터 어댑터 |
활용 분야
절연이 필요한 배선
- 전원·데이터 분리 장비 — 전원과 데이터를 완전히 나눠야 하는 장비에 사용합니다.
- 긴 케이블 구간 — 긴 케이블로 5V I2C 신호를 전달할 때 호스트 쪽을 보호합니다.

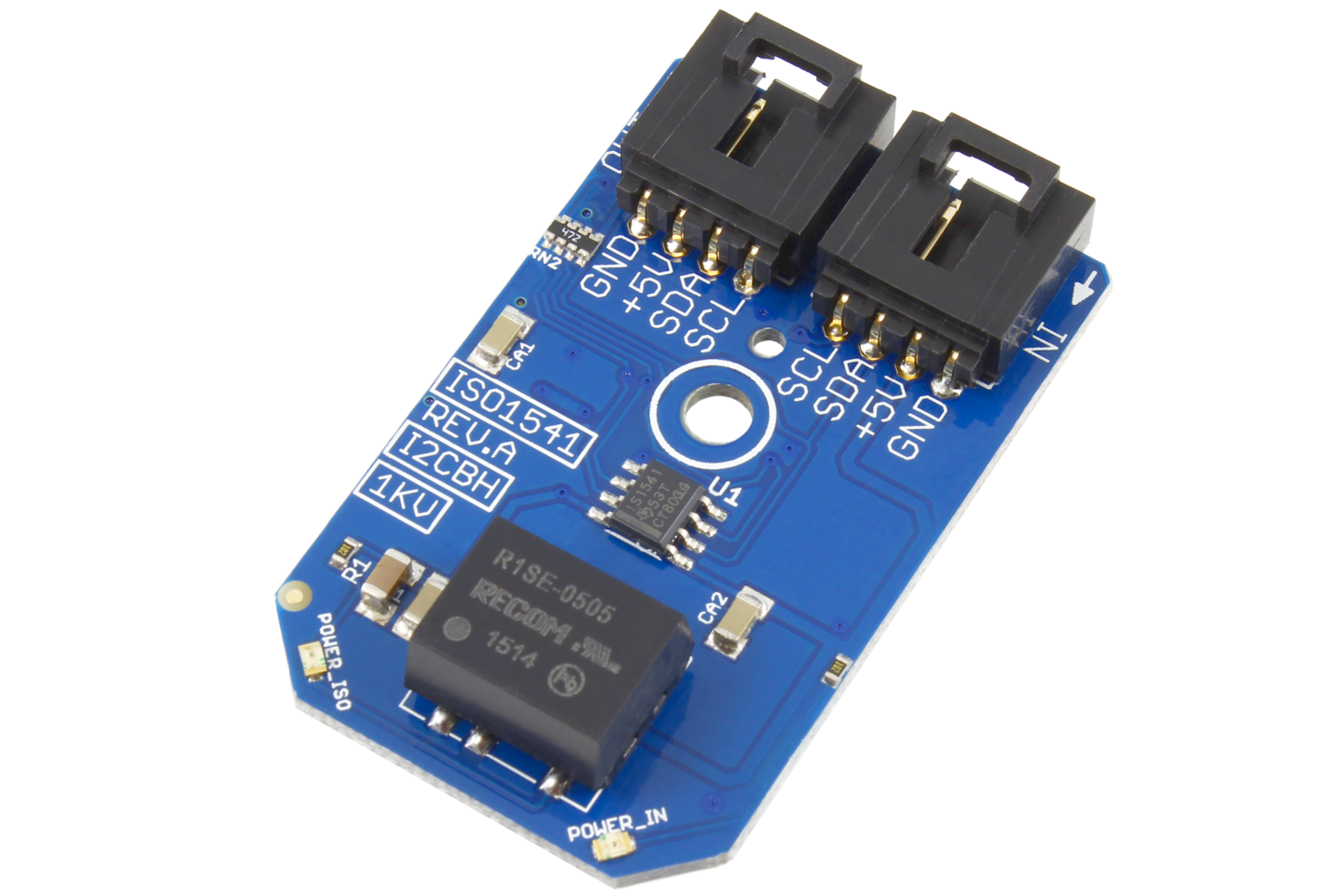

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR13-17과 같은 계열 모델
- PR13-15 — 절연 대신 0.3~5VDC 입력을 5V I2C로 변환하는 레벨 시프터
관련 제품
절연된 버스에 붙는 NCD I2C 모듈
- NCD 홀 효과 센서 + ADC121C I2C 미니 모듈 (PR3-7 ~ PR3-15)
- NCD MQ 가스 센서 + ADC121C I2C 미니 모듈 (PR2C-4 ~ PR2C-13)
- NCD 온습도 센서 I2C 미니 모듈 (PR2-12 ~ PR2-21 · PR10-7 · PR2C-14)
PR13-17의 절연 수준은 어느 정도입니까?
1KV 전력 절연입니다. 규격이 필요하면 매뉴얼을 확인하세요.
PR13-17은 외부 전원이 필요합니까?
아니요. 5V 스위처로 절연된 쪽 전원을 자체 생성합니다. 공급 전류는 100mA입니다.
PR13-17은 어떤 신호를 절연합니까?
I2C 데이터와 전원을 모두 절연합니다. 데이터는 ISO1541이 맡습니다.
PR13-17에 마스터 어댑터가 필요합니까?
네. 정상 작동에는 nodeLynk 마스터 어댑터가 필요합니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR13-17의 절연 수준은 어느 정도입니까?
1KV 전력 절연입니다. 규격이 필요하면 매뉴얼을 확인하세요.
-
PR13-17은 외부 전원이 필요합니까?
아니요. 5V 스위처로 절연된 쪽 전원을 자체 생성합니다. 공급 전류는 100mA입니다.
-
PR13-17은 어떤 신호를 절연합니까?
I2C 데이터와 전원을 모두 절연합니다. 데이터는 ISO1541이 맡습니다.
-
PR13-17에 마스터 어댑터가 필요합니까?
네. 정상 작동에는 nodeLynk 마스터 어댑터가 필요합니다.
