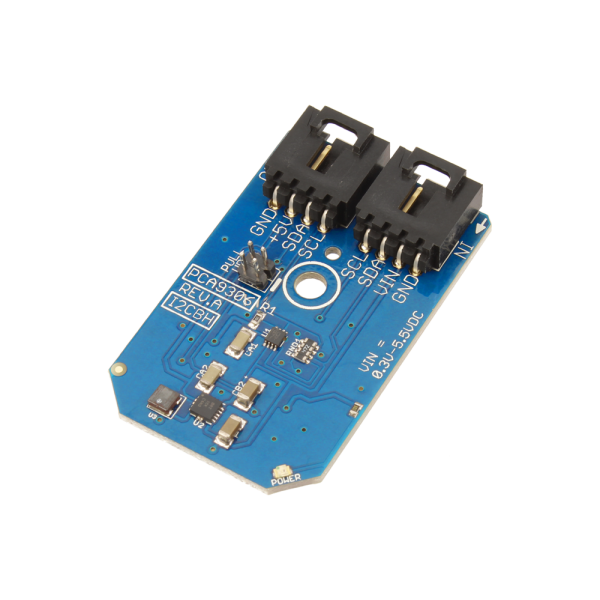

NCD PR13-15 PCA9306 I2C 데이터 및 전력 레벨 변환기 0.3VDC ~ 5VDC 버스 핸들러 I2C 미니 모듈

NCD PR13-15 PCA9306 I2C 데이터 및 전력 레벨 변환기 0.3VDC ~ 5VDC 버스 핸들러 I2C 미니 모듈

MODEL
PR13-15
브랜드
NCD
제품문의 구매하기

I2C 장치의 전압을 맞추거나
버스를 절연하는 미니 모듈

NCD I2C 레벨 시프터 · 절연 PR13-15 · PR13-17

견적 받기

NCD 국내 정식 공급 파트너

NCD I2C 버스 핸들러 미니 모듈은 PCA9306 레벨 시프터를 사용하는 PR13-15와 ISO1541 절연을 사용하는 PR13-17로 나뉩니다. 저전압 I2C 장치를 NCD의 5V 제품 라인과 함께 사용할 때 전압을 맞추거나 버스를 절연합니다.

PR13-15는 0.3V ~ 5VDC 입력을 5VDC 조정 전원과 5V I2C 신호로 올리고 최대 200mA를 공급합니다. PR13-17은 1KV 전력 절연으로 I2C 데이터와 전원을 분리합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

0.3V ~ 5VDC

PR13-15 입력 전압 범위

최대 200mA

PR13-15 5VDC 쪽 공급 전력

1KV

PR13-17 전력 절연 수준

100mA

PR13-17 절연 5V 스위처 용량

특징

변환과 절연의
핵심 기능

핵심 특징현장에서 달라지는 점
레벨 변환PR13-15는 저전압 쪽 I2C 데이터를 5V 쪽으로 옮겨 서로 다른 전압의 장치를 한 버스에 둡니다.
전력 변환저전압 전력을 5VDC 전력으로 올려 5V 센서 모듈에 전원을 공급합니다.
5V 표준 연결저전압 컴퓨터를 NCD의 5V 제품에 맞춰 별도 변환 회로 없이 연결합니다.
데이터·전원 절연PR13-17은 I2C 데이터와 전원을 함께 분리해 접지 루프와 전기적 간섭 경로를 끊습니다.
절연 전원 생성PR13-17은 5V 스위처로 절연된 쪽 전원을 만들어 외부 전원 배선이 필요하지 않습니다.
4핀 커넥터표준 4핀 I2C 입력과 출력 커넥터를 사용해 nodeLynk 체인에 그대로 이어집니다.

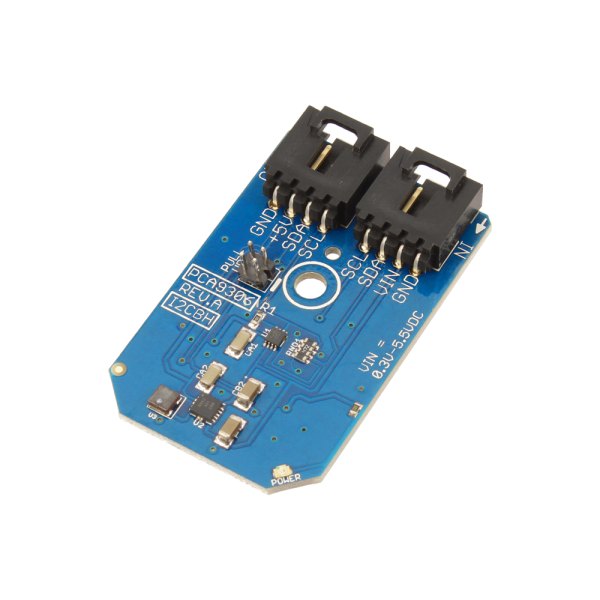

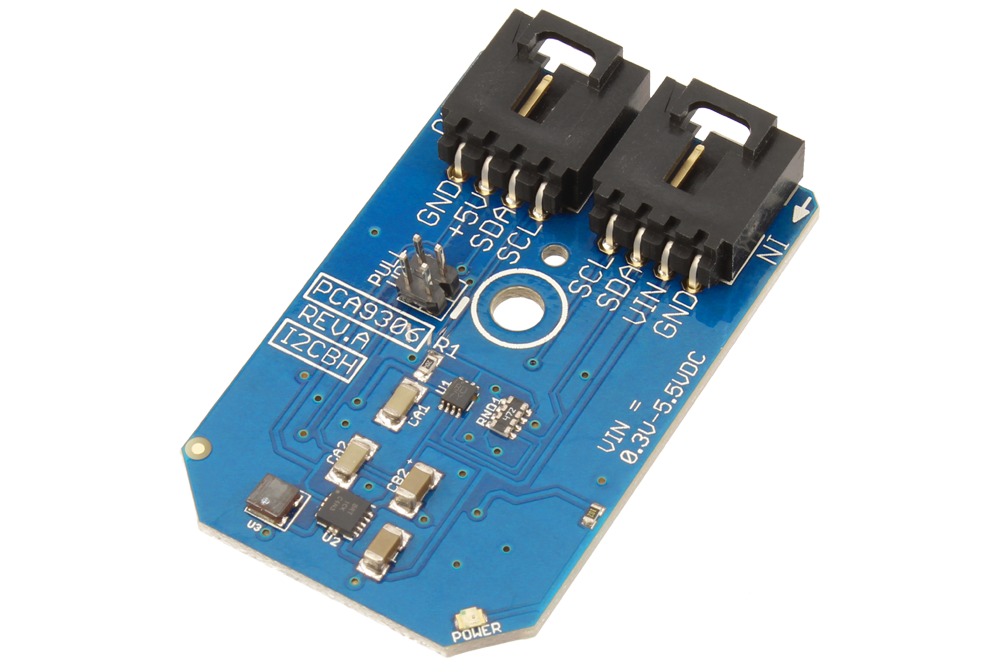

NCD PR13-15 - 커넥터 두 개가 실장된 하늘색 레벨 변환 기판
커넥터 두 개가 실장된 하늘색 레벨 변환 기판

모델 역할

레벨 시프트와
절연의 역할 차이

PR13-15는 전압을 변환하는 모듈입니다. 입력 측 0.3V ~ 5VDC의 호스트를 5VDC 조정 전원과 5V I2C로 변환하므로 Intel Edison 같은 저전압 임베디드 시스템을 5V 장치에 연결할 때 적합합니다.

PR13-17은 버스를 절연하는 모듈입니다. 전원과 데이터를 완전히 분리해야 하는 장비나 긴 케이블 구간에서 호스트 쪽 회로를 보호합니다. 규격이 필요한 용도는 매뉴얼에서 확인하세요.

레벨 시프터와 절연 모듈의 버스 위치

PR13-15는 호스트와 5V 버스 사이에, PR13-17은 보호할 회로와 버스 사이에 놓입니다.

연결

nodeLynk 어댑터와
5V 전원

정상 작동에는 nodeLynk 마스터 어댑터가 필요합니다. 모듈은 5V I2C 버스 커넥터로 전원을 받으며 3인치 4선 I2C 케이블이 함께 들어 있습니다.

마스터 어댑터에 연결한 레벨 시프터

마스터 어댑터의 I2C 출력에 4선 케이블로 모듈을 잇고, 모듈 출력 쪽에 센서 체인을 이어 갑니다.

사양

2개 모델 비교와
공통 사양

항목PR13-15PR13-17
품번16227029191621495932
칩PCA9306ISO1541
기능I2C 데이터 · 전원 레벨 시프트I2C 데이터 · 전원 절연

시리즈 공통 사양

항목사양
입력 측PR13-15 0.3V ~ 5VDC
출력 측PR13-15 5VDC 조정 전원 · 5V I2C, PR13-17 5V 전원 공급 분리
전력PR13-15 최대 200mA, PR13-17 100mA 5V 스위처 아이솔레이터
절연PR13-17 1KV 전력 절연
전원5V I2C 버스 커넥터
커넥터표준 4핀 I2C 입력과 출력 커넥터
케이블3인치 4선 I2C 케이블 포함
필요 장비nodeLynk 마스터 어댑터

활용 분야

전압 차이나 절연이
필요한 현장

  • 저전압 임베디드 연결 — Intel Edison 같은 시스템을 5V 장치에 연결합니다.
  • 긴 케이블 구간 — 긴 케이블로 5V I2C 신호를 전달합니다.
  • 전원·데이터 분리 장비 — 전원과 데이터를 완전히 나눠야 하는 장비에는 PR13-17을 선택합니다.
  • nodeLynk 체인 확장 — 체인에 센서나 컨트롤러를 더합니다.

선택 가이드

목적에 맞는 모델 선택

이럴 때 (용도)권장 모델선택 이유
저전압 호스트를 5V 버스에 맞출 때PR13-15레벨 시프트와 전력 변환을 함께 하는 모델이어서 저전압 호스트에 맞습니다.
I2C 데이터와 전원을 1KV로 나눌 때PR13-171KV 전력 절연으로 데이터와 전원을 분리하는 모델입니다.

구성·옵션

모델별 구성품

모델칩구성품
PR13-15PCA9306I2C 미니 모듈 · 3인치 4선 케이블
PR13-17ISO1541I2C 절연 미니 모듈 · 3인치 4선 케이블
