SSR 8점을 센서로 PC 없이 제어

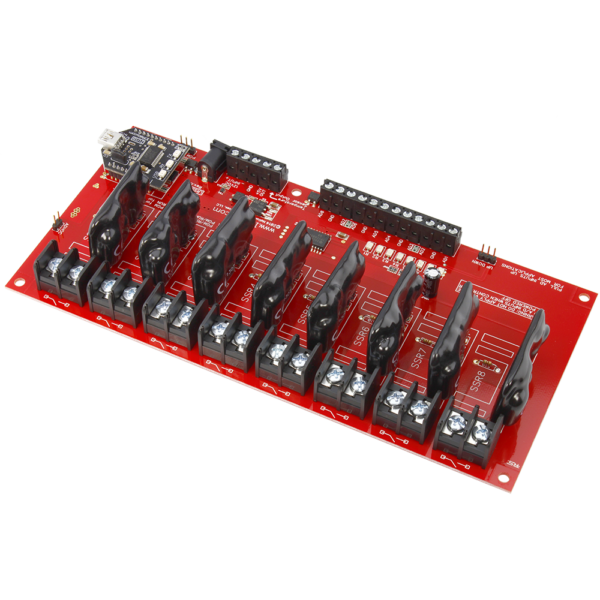

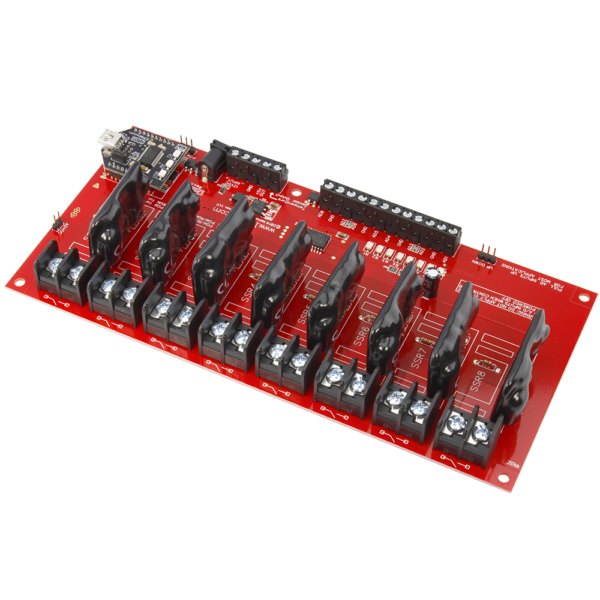

NCD LRSSR8x 리액터 8채널 솔리드 스테이트 릴레이 품번 : LRSSR8x 아날로그 입력 : 8개 ADC 분해능 : 8비트
견적 받기NCD 한국 독점 공급 파트너

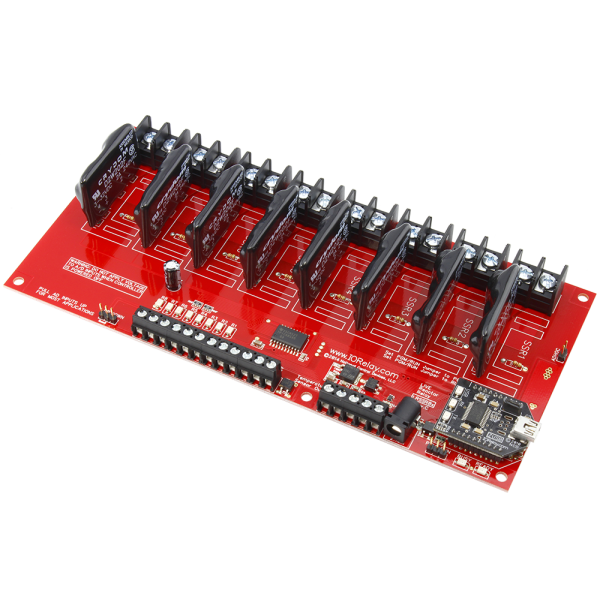

NCD LRSSR8x는 솔리드 스테이트 릴레이 8개를 한 보드에 갖춘 리액터(Reactor) 센서 제어 릴레이입니다. 리액터 SSR 계열 중 릴레이가 가장 많은 구성으로, 여러 부하를 센서 조건에 따라 나눠 개폐합니다.
통신 모듈은 떼어 낼 수 있어 설정이 끝나면 모듈 없이 동작하고, 뗀 모듈로 다른 Reactor를 설정할 수 있습니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 자료와 소프트웨어

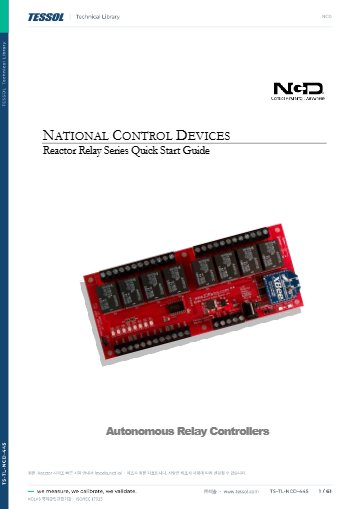

이 제품의 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
통신 모듈
LRSSR8x에 끼우는 모듈 종류
- USB: 설정을 PC에서 보드로 내려보내는 일반적인 경로입니다.
- RS-232와 이더넷: 유선으로 원격 컴퓨터와 연결합니다.
- Bluetooth와 WiFi: 무선 연결용이며 Bluetooth는 Android, Windows, Linux에서 동작하고 Apple iOS 기기와는 연결되지 않습니다.
- Key Fob(KFX): 떨어진 곳에서 릴레이를 직접 조작합니다.
NCD 표준 전원 공급기는 12 VDC, 2.1 mm 배럴 커넥터(센터 플러스)이며 1.25 A 이상 규격입니다.

릴레이 Type
LRSSR8x의 부하별 SSR 선택표
| Type | 정격 | 부하 종류 |
|---|---|---|
| A | 2 A | 저항성 AC 부하 |
| B | 5 A | 저항성 AC 부하 |
| C | 5 A | 유도성 AC 부하 |
| D | 25 A | 유도성 AC 부하 |
| E | 25 A | 저항성 AC 부하 |
| F | 3 A | DC 부하 |
| G | 20 A | DC 부하 |
| H | 10 A | DC 부하 |

사용 방법
LRSSR8x 최초 설정 순서
| 순서 | 할 일 |
|---|---|
| 1 | USB 모듈을 끼워 PC와 연결하고 NCD Base Station 소프트웨어를 실행합니다. |
| 2 | ADC 입력 조건과 8개 릴레이의 연결, 필요한 타이머·카운터 조건을 지정합니다. |
| 3 | 설정을 저장한 뒤 PC를 분리하면 단독으로 동작합니다. |
| 4 | 원격 감시가 필요하면 원격 컴퓨터에서 아날로그 입력을 읽거나 릴레이를 제어하고, 끝나면 제어를 Reactor 논리로 되돌립니다. |

사양
LRSSR8x 사양 요약
| 항목 | 사양 |
|---|---|
| 품번 | LRSSR8x |
| 릴레이 | 솔리드 스테이트 8개 (Type A~H 중 선택) |
| 아날로그 입력 | 8개, 스위치 · 저항 변화 · 0~5 VDC |
| ADC 분해능 | 8비트 |
| 백그라운드 타이머 | 8개 |
| 회전 카운터 | 4개 |
| 상태 표시 | CPU 상태 LED |
활용 분야
LRSSR8x 적용 예
- ADC 입력 조건으로 SSR 8개를 나눠 개폐
- 타이머를 건 순차 가동
- 회전 카운터 값으로 릴레이 동작 전환

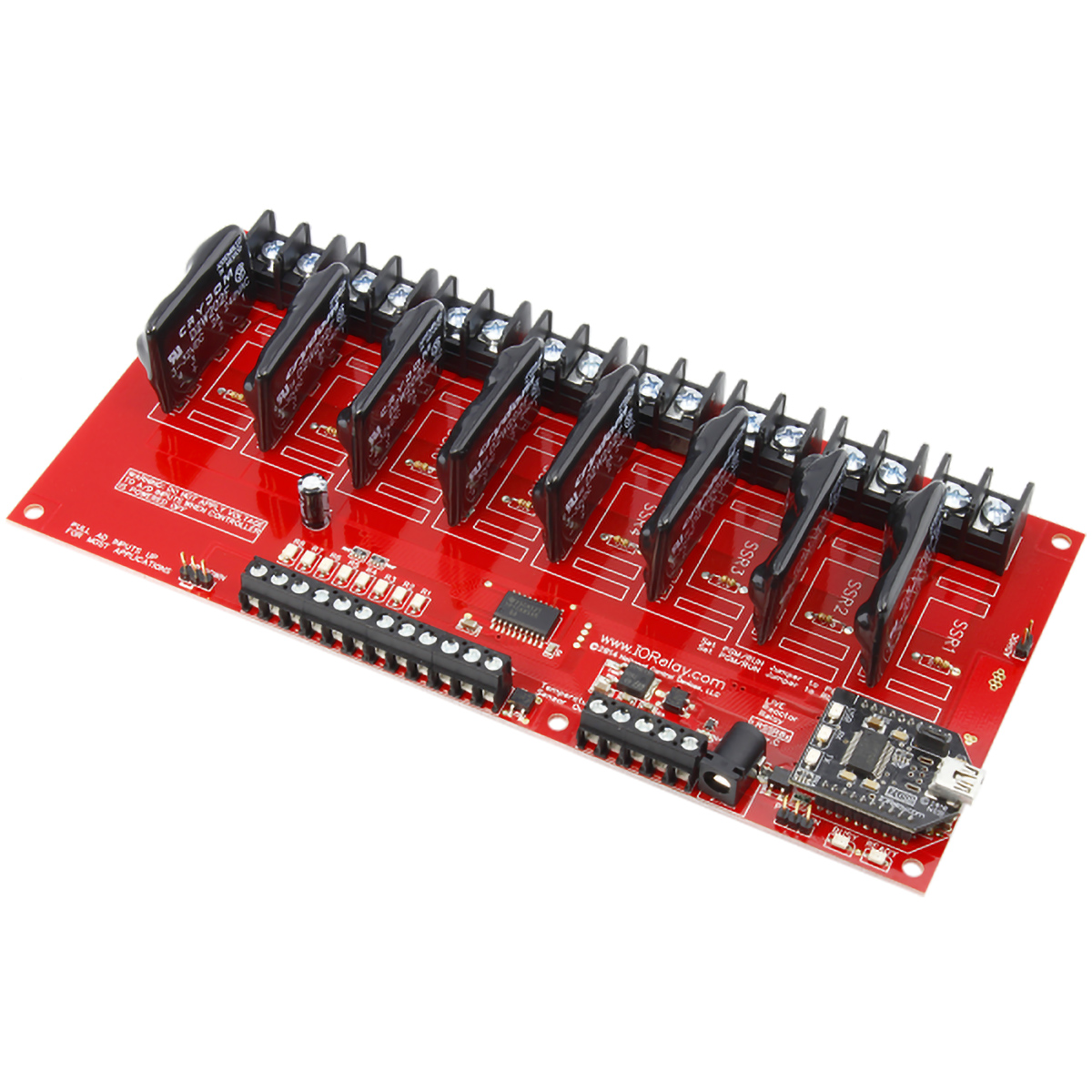

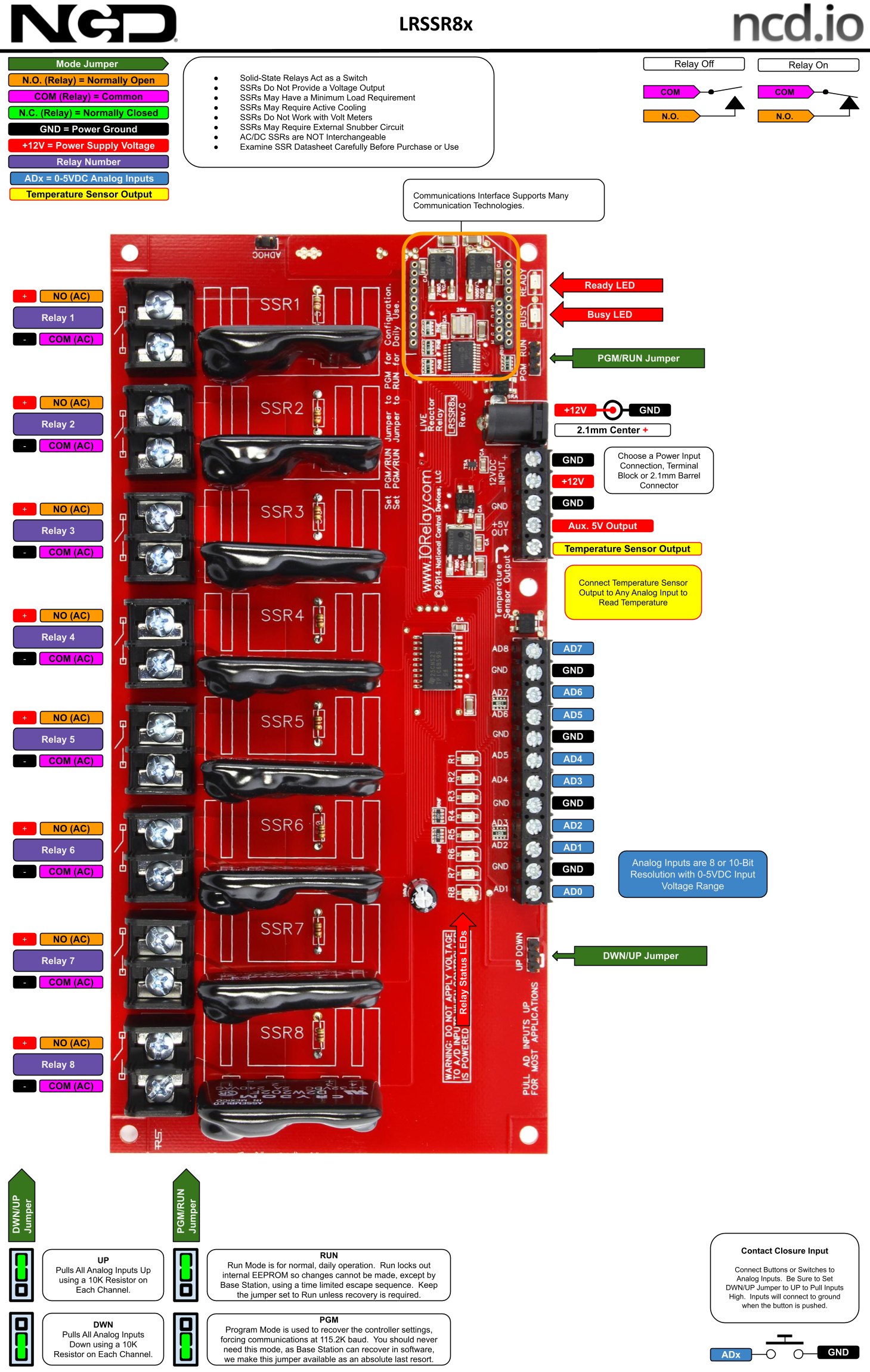

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
통신 모듈 (NCD 스토어)
확장 컨트롤러와 센서 (NCD 스토어)
같은 계열
LRSSR8x와 같은 계열 모델
- LRSSR1x — 솔리드 스테이트 릴레이 1채널 구성
- LRSSR2x — 솔리드 스테이트 릴레이 2채널 구성
- PR60-35_LRSSR4x — 솔리드 스테이트 릴레이 4채널 구성
LRSSR8x의 릴레이는 몇 개입니까?
솔리드 스테이트 릴레이 8개입니다.
LRSSR8x는 통신 모듈 없이도 동작합니까?
네, 설정 후에는 통신 모듈 없이 동작합니다. 모듈은 떼어 내 다른 Reactor 설정에 사용할 수 있습니다.
LRSSR8x의 아날로그 입력 범위는 얼마입니까?
0~5 VDC입니다. 이 범위를 벗어나는 전압은 보드를 손상시킵니다.
LRSSR8x에서 선택하는 SSR Type은 무엇입니까?
Type A~H가 있으며 저항성 AC는 A · B · E, 유도성 AC는 C · D, DC는 F · G · H입니다.
관련 제품
8채널 리액터와 함께 살필 제품
제품 자료
FAQ 자주묻는 질문
-
LRSSR8x의 릴레이는 몇 개입니까?
솔리드 스테이트 릴레이 8개입니다.
-
LRSSR8x는 통신 모듈 없이도 동작합니까?
네, 설정 후에는 통신 모듈 없이 동작합니다. 모듈은 떼어 내 다른 Reactor 설정에 사용할 수 있습니다.
-
LRSSR8x의 아날로그 입력 범위는 얼마입니까?
0~5 VDC입니다. 이 범위를 벗어나는 전압은 보드를 손상시킵니다.
-
LRSSR8x에서 선택하는 SSR Type은 무엇입니까?
Type A~H가 있으며 저항성 AC는 A · B · E, 유도성 AC는 C · D, DC는 F · G · H입니다.
