센서 신호 하나로 부하 하나를 개폐
NCD LRSSR1x 리액터 1채널 솔리드 스테이트 릴레이 품번 : LRSSR1x 아날로그 입력 : 8개 ADC 분해능 : 8비트
견적 받기NCD 한국 독점 공급 파트너
NCD LRSSR1x는 8채널 8비트 ADC로 읽은 센서 값에 따라 솔리드 스테이트 릴레이 1개를 동작시키는 리액터(Reactor) 센서 제어 릴레이입니다. 입력 조건을 한 번 설정해 두면 PC가 없어도 보드가 단독으로 부하를 개폐합니다.
아날로그 입력 8개는 스위치, 저항 변화, 0~5 VDC 신호를 받습니다. 0~5 VDC 범위를 벗어나는 전압은 보드를 손상시킵니다. (주)테솔이 국내에 공식 공급합니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

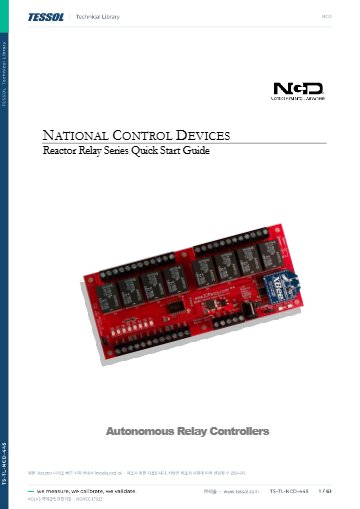

설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
튜토리얼과 동영상
Type 선택
LRSSR1x에 장착할 SSR 정격
릴레이는 보드에 포함되지 않고 주문 때 Type A~H 중에서 고릅니다. 부하가 저항성 AC, 유도성 AC, DC 중 무엇인지와 전류를 기준으로 정하세요.
| Type | 정격 | 부하 종류 |
|---|---|---|
| A | 2 A | 저항성 AC 부하 |
| B | 5 A | 저항성 AC 부하 |
| C | 5 A | 유도성 AC 부하 |
| D | 25 A | 유도성 AC 부하 |
| E | 25 A | 저항성 AC 부하 |
| F | 3 A | DC 부하 |
| G | 20 A | DC 부하 |
| H | 10 A | DC 부하 |

사용 방법
LRSSR1x 설정 후 단독 운전까지
LRSSR1x는 PC에서 NCD Base Station 소프트웨어로 입력 조건과 타이머, 카운터를 정해 저장하면 PC 없이 동작합니다. 설정은 파일로 저장되어 다른 장치에 불러올 수도 있습니다.
| 순서 | 할 일 |
|---|---|
| 1 | USB 통신 모듈을 보드에 끼우고 PC와 연결합니다. |
| 2 | 소프트웨어에서 ADC 입력 조건과 릴레이 1개의 동작을 지정합니다. |
| 3 | 필요하면 타이머와 회전 카운터 조건을 더합니다. |
| 4 | 설정을 보드에 저장한 뒤 PC를 분리하면 단독 운전이 시작됩니다. |
| 5 | PC가 연결된 상태에서는 컴퓨터가 Reactor 판단 논리를 무시하고 릴레이를 직접 제어한 뒤, 제어를 다시 Reactor 논리로 돌려줄 수 있습니다. |


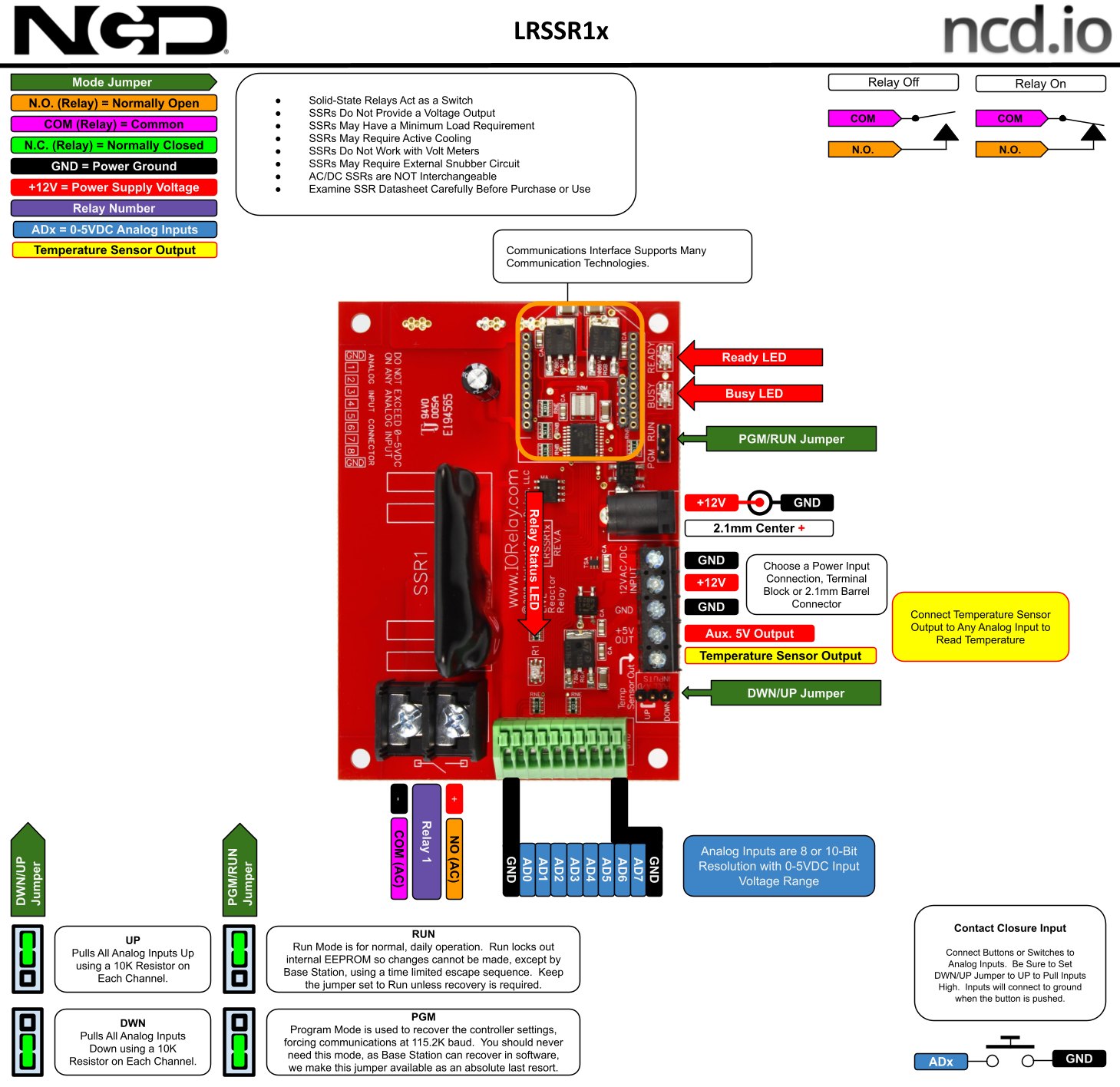

사양
LRSSR1x 사양 요약
| 항목 | 사양 |
|---|---|
| 품번 | LRSSR1x |
| 릴레이 | 솔리드 스테이트 1개 (Type A~H 중 선택) |
| 아날로그 입력 | 8개, 스위치 · 저항 변화 · 0~5 VDC |
| ADC 분해능 | 8비트 |
| 백그라운드 타이머 | 8개 |
| 회전 카운터 | 4개 |
| 전원 | 12 VDC, 2.1 mm 배럴 커넥터(센터 플러스), 1.25 A 이상 |
| 상태 표시 | CPU 상태 LED |
| 통신 모듈 | USB · RS-232 · 이더넷 · Bluetooth/WiFi · Key Fob 중 선택, 탈착식 |
활용 분야
LRSSR1x 적용 예
- ADC 입력 값이 설정 조건에 이르면 SSR 1개 개폐
- 타이머로 정해진 시간만 켜지는 부하 회로
- 회전 카운터 값으로 릴레이를 동작시키는 구성

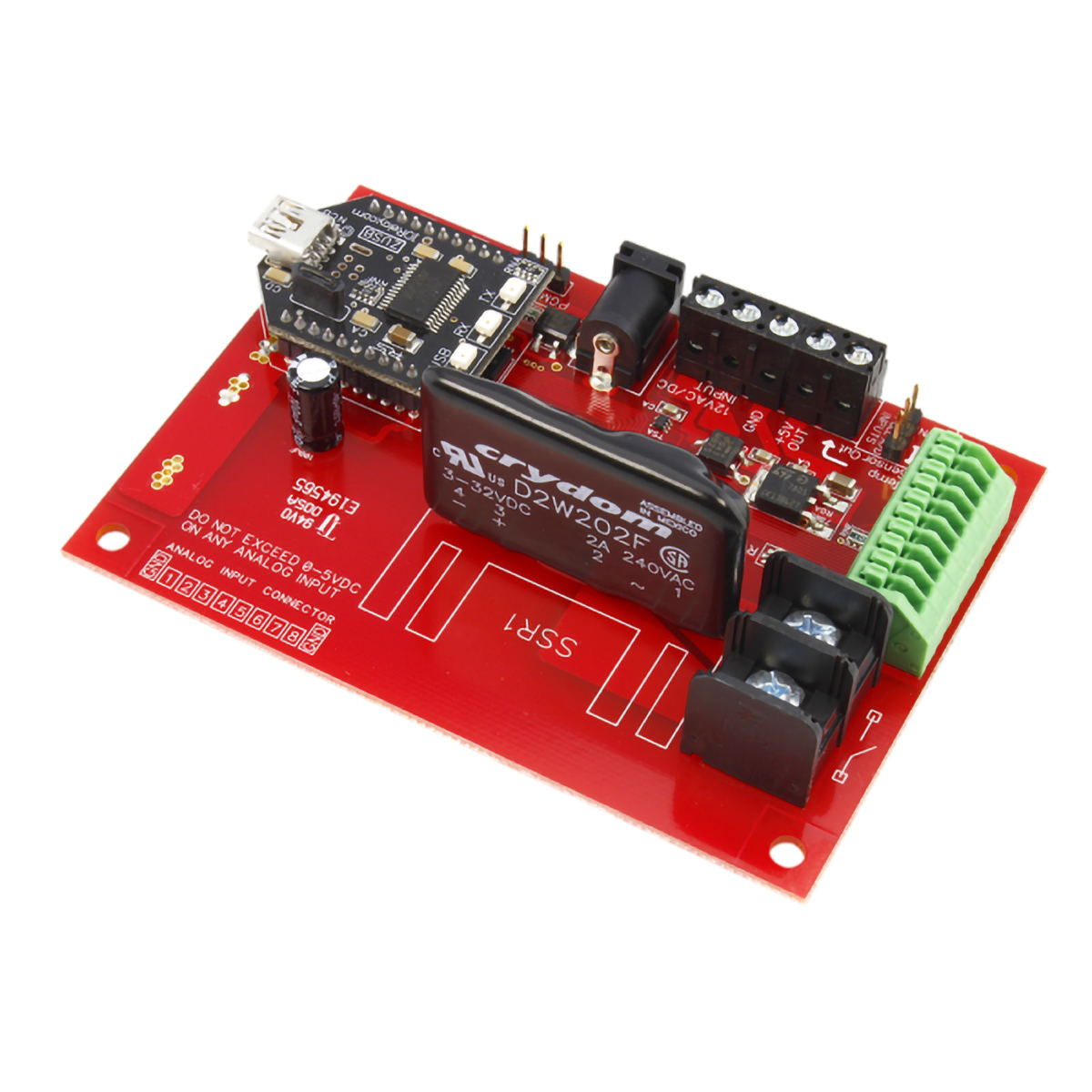

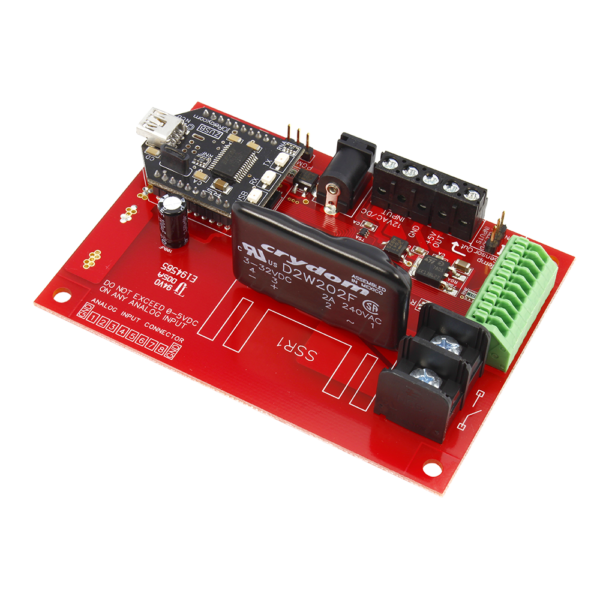

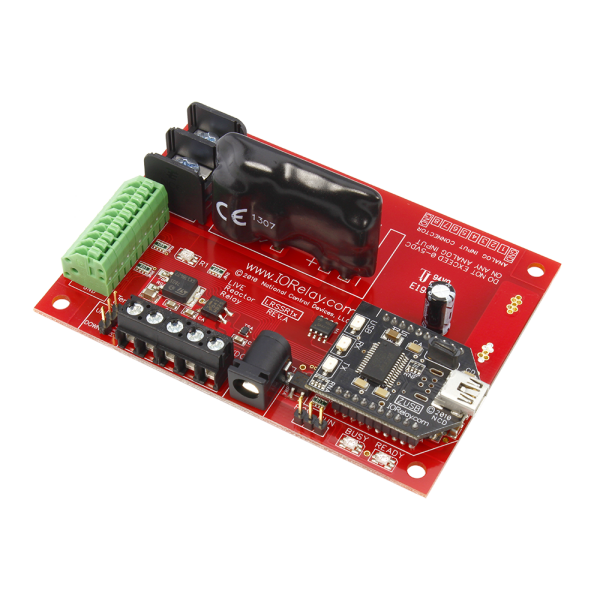

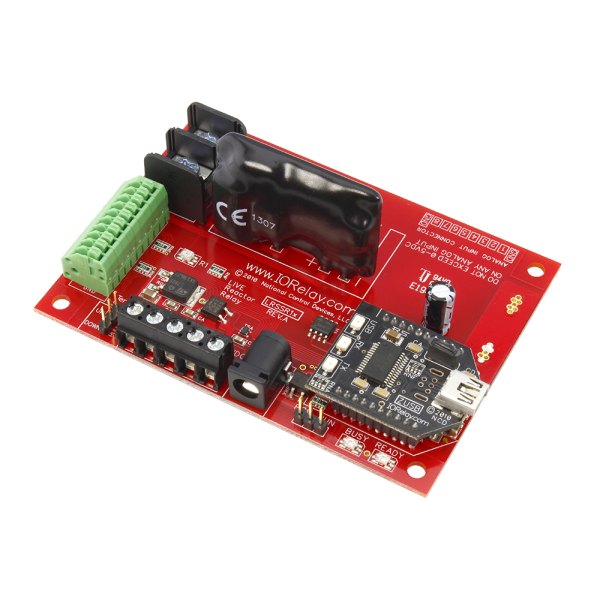

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
통신 모듈 (NCD 스토어)
확장 컨트롤러와 센서 (NCD 스토어)
같은 계열
LRSSR1x와 같은 계열 모델
- LRSSR2x — 솔리드 스테이트 릴레이 2채널 구성
- PR60-35_LRSSR4x — 솔리드 스테이트 릴레이 4채널 구성
- LRSSR8x — 솔리드 스테이트 릴레이 8채널 구성
LRSSR1x는 PC 없이 동작합니까?
네, 초기 설정 뒤에는 PC 없이 단독으로 동작하며 설정값은 보드에 저장됩니다.
LRSSR1x에는 솔리드 스테이트 릴레이가 포함됩니까?
포함되지 않고 주문 때 Type A~H 중에서 선택합니다.
LRSSR1x의 아날로그 입력에는 어떤 신호를 연결합니까?
스위치, 저항 변화, 0~5 VDC 신호를 연결합니다. 이 범위를 벗어나는 전압은 보드를 손상시킵니다.
LRSSR1x의 전원은 어떻게 연결합니까?
12 VDC를 2.1 mm 배럴 커넥터(센터 플러스)로 넣으며 1.25 A 이상 공급기를 사용합니다.
관련 제품
LRSSR1x와 함께 보는 릴레이 컨트롤러
제품 자료
FAQ 자주묻는 질문
-
LRSSR1x는 PC 없이 동작합니까?
네, 초기 설정 뒤에는 PC 없이 단독으로 동작하며 설정값은 보드에 저장됩니다.
-
LRSSR1x에는 솔리드 스테이트 릴레이가 포함됩니까?
포함되지 않고 주문 때 Type A~H 중에서 선택합니다.
-
LRSSR1x의 아날로그 입력에는 어떤 신호를 연결합니까?
스위치, 저항 변화, 0~5 VDC 신호를 연결합니다. 이 범위를 벗어나는 전압은 보드를 손상시킵니다.
-
LRSSR1x의 전원은 어떻게 연결합니까?
12 VDC를 2.1 mm 배럴 커넥터(센터 플러스)로 넣으며 1.25 A 이상 공급기를 사용합니다.
