센서 값이 설정 조건을 넘으면
작동하는 솔리드 스테이트 릴레이

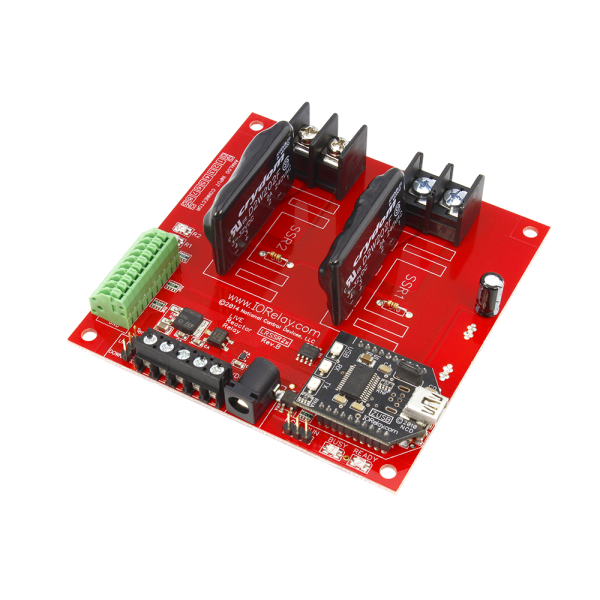

NCD Reactor 센서 제어 솔리드 스테이트 릴레이 · 1 · 2 · 4 · 8채널

견적 받기

NCD 국내 정식 공급 파트너

NCD Reactor는 8채널 8비트 ADC로 읽은 센서 값이 설정 조건을 넘으면 솔리드 스테이트 릴레이를 동작시키는 센서 제어 릴레이 컨트롤러(Sensor Controlled Relay)로, 1·2·4·8채널 구성에서 선택합니다.

초기 논리를 PC에서 설정해 두면 이후에는 PC를 켜 두지 않아도 센서 값만으로 설비를 구동합니다. 타이머 8개와 카운터 4개로 시간과 횟수 조건을 추가하며, 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

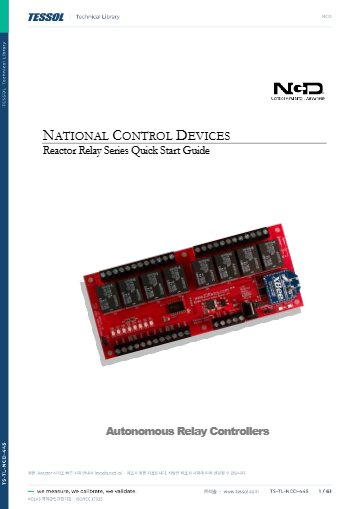

이 제품의 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

아날로그 입력 8개

입력 값 조건으로 릴레이 구동

타이머 8개

시간 제한 릴레이 스위칭

카운터 4개

계수 값에 따른 릴레이 동작

독립 실행

초기 설정 후 PC 없이 동작

특징

센서 조건에 따른
독립 제어 구성

핵심 특징현장에서 달라지는 점
아날로그 입력 트리거8개 입력의 값이 설정한 조건에 도달하면 릴레이가 동작하므로 별도 PLC 없이 간단한 감시 제어를 구성할 수 있습니다.
독립 실행PC는 초기 설정에만 필요하므로 PC 고장이나 절전이 설비 운전에 영향을 주지 않습니다.
백그라운드 타이머 8개릴레이마다 시간 제한 스위칭을 설정해 가동 시간을 일정하게 유지합니다.
회전 카운터 4개계수 값에 따라 릴레이가 동작하므로 횟수 기준의 교대 운전이나 정지 조건에 맞습니다.
솔리드 스테이트 출력접점 마모가 없어 잦은 스위칭 용도에 알맞고, 유도성 부하가 컨트롤러 로직을 방해할 가능성을 줄입니다.
CPU 상태 LED명령 처리 중인지 LED로 바로 확인하므로 현장 점검 시간이 줄어듭니다.
모듈식 통신USB, Bluetooth, WiFi, RS-232 모듈 중 환경에 맞는 방식을 꽂아 사용합니다.
선택형 키 포브떨어진 위치에서도 릴레이를 직접 조작할 수 있습니다.

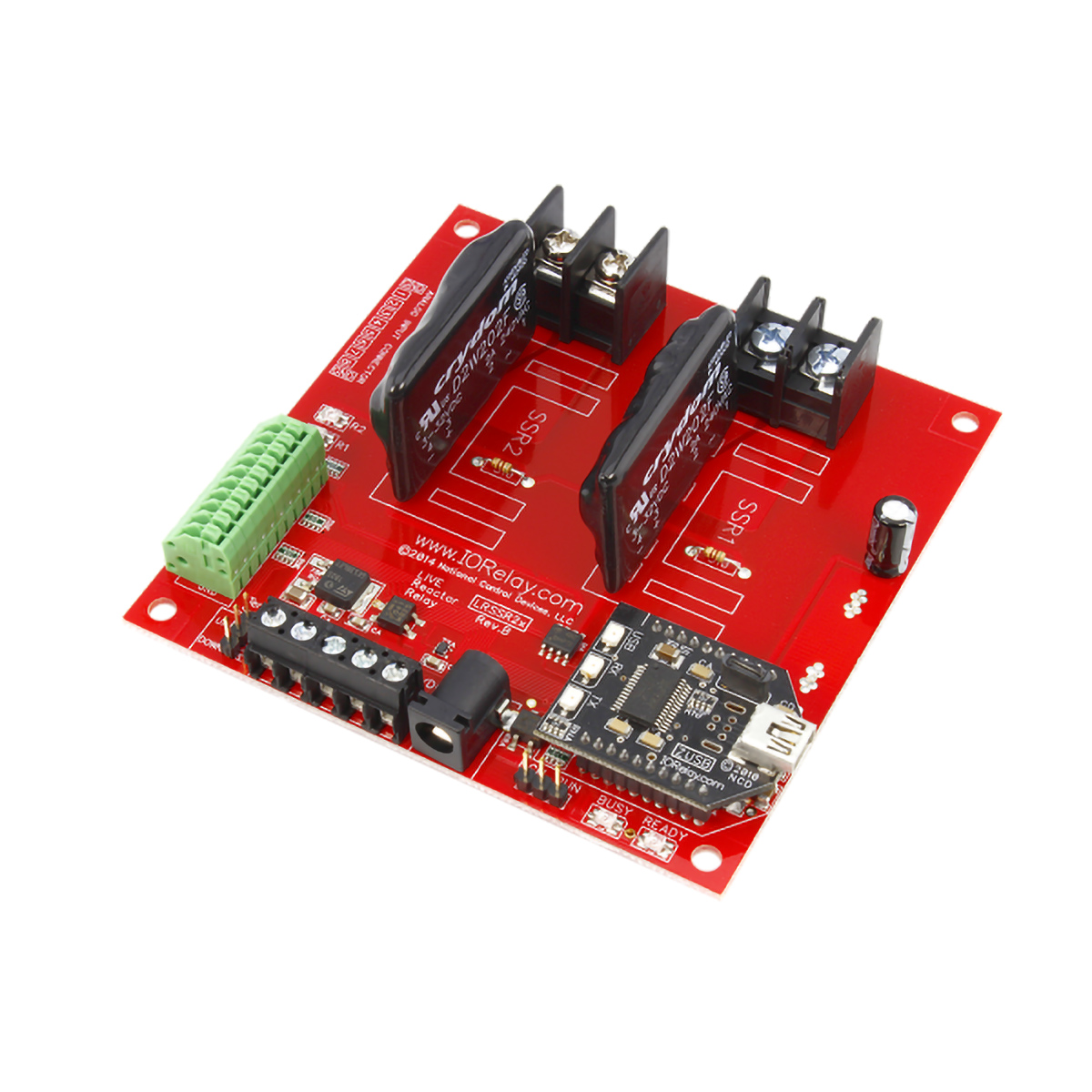

NCD 리액터 센서 제어 릴레이 2 채널 솔리드 스테이트 + 8 채널 8 비트 ADC - 솔리드 스테이트 릴레이 2개가 장착된 붉은색 보드
솔리드 스테이트 릴레이 2개가 장착된 붉은색 보드

동작 방식

설정과 독립 운전의
흐름

Reactor 논리는 PC에서 설정합니다. 설정이 끝나면 컨트롤러가 8채널 ADC를 계속 읽으면서 조건을 만족하는 릴레이를 켜고 끄며, PC와의 연결은 설정을 바꿀 때만 필요합니다.

센서 값 조건에 시간과 횟수 조건을 함께 적용하면 동작 범위가 넓어집니다. 예를 들어 입력 값이 기준을 넘은 동안만 타이머로 가동 시간을 제한하거나, 카운터 값에 따라 다른 릴레이로 전환합니다.

입력 조건과 릴레이 연결

아날로그 입력 8개 가운데 필요한 채널만 조건에 연결해 사용하고, 나머지 채널은 값 확인용으로 둡니다. 릴레이 채널 수는 1·2·4·8채널에서 부하 수에 맞춰 고릅니다.

릴레이 Type

부하에 맞는
SSR Type 선택

솔리드 스테이트 릴레이는 Type A부터 H까지 부하 종류별로 나뉩니다. 저항성 AC 부하는 A·B·E, 유도성 AC 부하는 C·D, DC 부하는 F·G·H에서 고르며, 정격 전류는 아래 표의 값을 기준으로 합니다.

Type정격부하 종류
A2 A저항성 AC 부하
B5 A저항성 AC 부하
C5 A유도성 AC 부하
D25 A유도성 AC 부하
E25 A저항성 AC 부하
F3 ADC 부하
G20 ADC 부하
H10 ADC 부하

부하 전압은 이 표에 포함되지 않으므로 주문 전에 부하의 전압과 전류, 저항성인지 유도성인지를 함께 확인하세요.

사용 방법

Reactor SSR 컨트롤러
PC 설정 후 단독 운전 순서

Reactor는 PC에 연결해 Reactor Configuration Utility에서 입력 조건과 타이머, 카운터를 정하고 컨트롤러에 저장하면 PC 없이 단독으로 동작합니다. 설정 뒤에도 원격 컴퓨터가 아날로그 입력을 읽고 릴레이를 직접 제어할 수 있습니다.

소프트웨어·도구하는 일
Reactor Configuration Utility포인트 앤 클릭으로 ADC 조건, 타이머 8개, 회전 카운터 4개 설정 후 컨트롤러에 저장
USB 통신 모듈설정을 컨트롤러에 내려보내는 일반적인 연결 경로(FTDI 칩)

처음 연결하는 순서

순서할 일
1컨트롤러에 USB 통신 모듈을 끼우고 PC와 연결하세요.
2설정 소프트웨어를 실행하고 정해진 범위 안에서 ADC 입력 조건과 연결할 릴레이를 지정합니다.
3필요하면 타이머와 회전 카운터 조건을 함께 설정하세요.
4설정을 컨트롤러에 저장한 뒤 PC를 분리하면 컨트롤러가 8채널 ADC를 읽으며 단독으로 동작합니다.
5원격 감시가 필요하면 원격 컴퓨터에서 아날로그 입력을 읽거나 릴레이를 제어하고, 끝나면 제어를 Reactor 로직으로 되돌리세요.

Bluetooth 모듈은 Android, Windows, Linux에서 동작하지만 Apple iOS 기기와는 연결되지 않습니다.

사양

채널 구성과
입력 기능 사양

항목사양
릴레이 채널1 · 2 · 4 · 8채널 (솔리드 스테이트)
릴레이 종류Type A–H (부하 종류에 따라 선택)
ADC 입력8채널 (사용자 설정에 따라 릴레이 트리거)
ADC 분해능8비트
백그라운드 타이머8개 (시간 제한 릴레이 스위칭)
회전 카운터4개 (계수 값에 따라 릴레이 트리거)
상태 표시CPU 상태 LED (명령 처리 표시)
초기 설정PC로 설정한 뒤 독립 실행
통신 모듈USB · Bluetooth · WiFi · RS-232 · Key Fob · 이더넷 중 선택
원격 조작선택형 키 포브

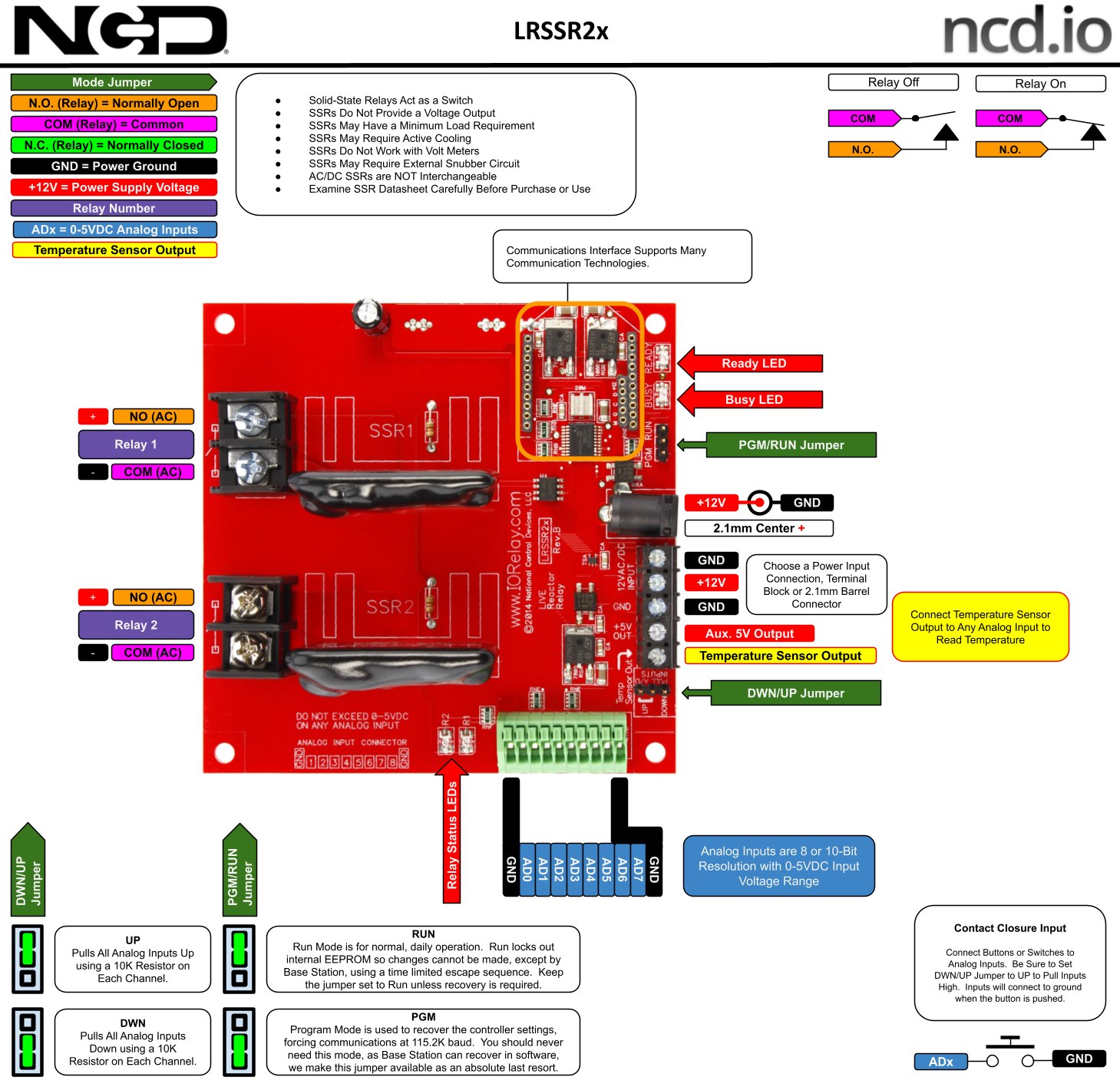

NCD 리액터 센서 제어 릴레이 2 채널 솔리드 스테이트 + 8 채널 8 비트 ADC - 2채널 솔리드 스테이트 릴레이 보드의 단자 구성도
2채널 솔리드 스테이트 릴레이 보드의 단자 구성도

활용 분야

센서 값으로
직접 구동하는 설비

  • 설비 자동 제어 — 센서 값이 기준을 넘으면 설비 전원을 켜거나 끕니다.
  • 환경 설비 제어 — 아날로그 센서 값에 따라 팬이나 히터를 구동합니다.
  • 시간 조건 동작 — 타이머 8개로 정해진 시간에만 릴레이를 켭니다.
  • 원격 조작 — 선택형 키 포브로 떨어진 곳에서 릴레이를 조작합니다.

선택 가이드

부하 수별
권장 채널 구성

이럴 때 (현장 조건)권장 모델선택 이유
릴레이가 1개만 필요할 때LRSSR1x (1채널)부하 하나를 센서 조건으로 구동하며 ADC 8채널은 동일합니다.
부하가 여러 개일 때LRSSR2x · PR60-35_LRSSR4x · LRSSR8x (2 · 4 · 8채널)채널 수만 늘어나고 ADC 입력과 타이머·카운터 구성은 같습니다.
시간표대로 움직이는 릴레이가 필요할 때Taralist 시간 활성화 릴레이실시간 시계로 시간표를 실행하는 별도 제품군입니다.

구성·옵션

구성품과
주문 시 선택 항목

구분내용
구성Reactor 센서 제어 릴레이 컨트롤러 (1 · 2 · 4 · 8채널)
옵션릴레이 Type A–H, 통신 모듈, 키 포브
품번LRSSR1x · LRSSR2x · PR60-35_LRSSR4x · LRSSR8x
