DB-9M 한 포트로 장비를 이더넷에

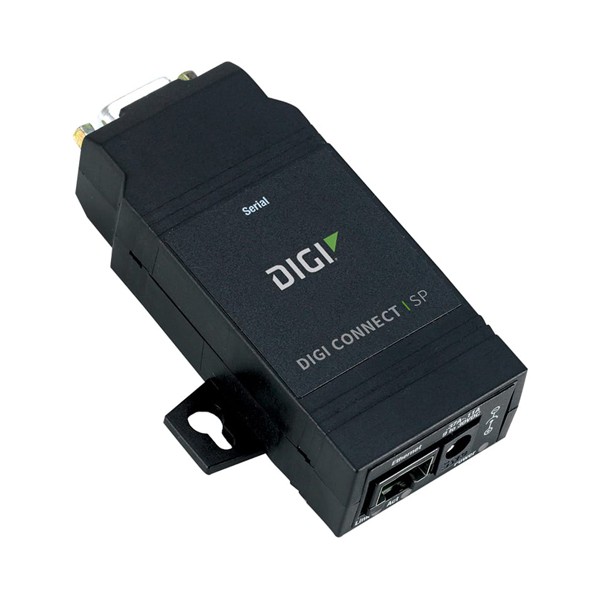

Digi Connect SP 소형 시리얼-이더넷 디바이스 서버 프로세서 : 32비트 NET+ARM RISC 메모리 : 플래시 4 MB · RAM 16 MB 시리얼 속도 : 최대 230,400 bps
견적 받기Digi 한국 독점 공급 파트너

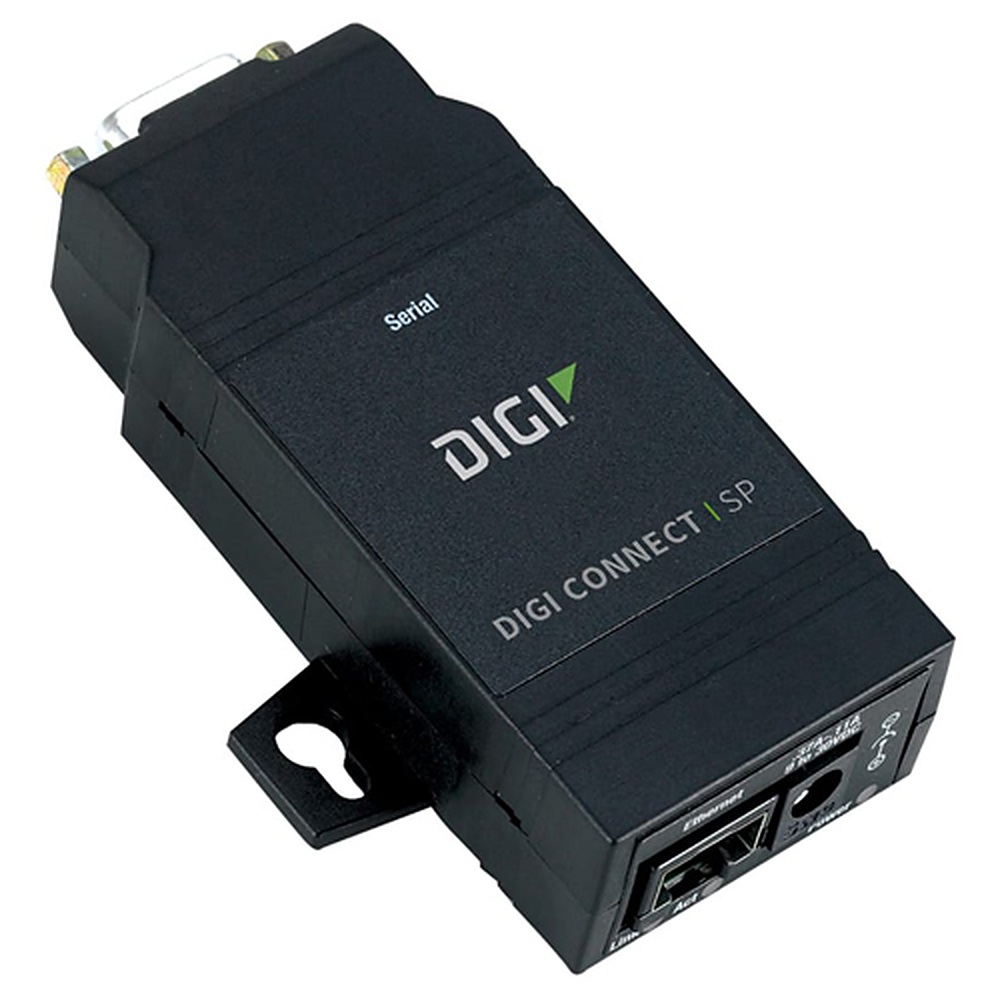

Digi Connect SP는 DB-9M 시리얼 포트 한 개를 10/100 이더넷에 연결하는 소형 시리얼-이더넷 디바이스 서버(Device Server)입니다. RS-232 전용 모델과 RS-232/422/485 스위치 선택 모델이 있고, 최대 230,400 bps와 RealPort COM/TTY 리디렉션을 지원합니다.
본체는 9.846 × 4.267 × 2.537 cm이고 전원은 9–30 VDC입니다. 표준 펌웨어에는 웹 UI와 Telnet CLI가 들어 있습니다. (주)테솔이 국내에 공식 공급합니다.
시리얼 모드
DB-9M 1포트의 RS-232·422·485 선택
시리얼 규격은 파트 넘버로 나뉘며, 아래 표처럼 RS-232 전용 모델과 RS-232/422/485 스위치 선택 모델이 있습니다. 데이터 비트 7·8, 정지 비트 1·1.5·2, 패리티 없음·짝수·홀수로 통신 조건을 맞추고 소프트웨어·하드웨어 흐름 제어를 지원합니다.
| 파트 넘버 구분 | 내용 |
|---|---|
| DC-SP-01R-S · DC-SP-01R-S-W | RS-232 전용, 표준 펌웨어 |
| DC-SP-01-S · DC-SP-01-S-W | RS-232/422/485 스위치 선택, 표준 펌웨어 |
| DC-SP-01R-C · DC-SP-01-C 계열 | RS-232 전용 또는 RS-232/422/485, 벌크 포장 |
| DC-SP-01-S-25 · DC-SP-01-C-25 계열 | 25개 단위 팩 |
| DC-SP-01-GN | GNU 개발 키트 |
펌웨어·접속
웹 UI·Telnet과 RealPort 접속
표준 펌웨어는 웹 UI와 Telnet CLI, 모뎀 에뮬레이션, 포트 로깅, XML RCI(Remote Command Interface)를 갖추고 512 KB의 사용자 파일 공간을 둡니다. 이메일과 SNMP 알림도 지원합니다.
COM/TTY 포트 리디렉션은 Digi의 RealPort로 처리합니다. SSL/TLS와 SSHv2를 지원하고 AES 128/256비트, DES 56비트, 3DES 168비트 암호화를 적용합니다.
사용 방법
Connect SP의 IP 지정과 시리얼 명령
Connect SP는 Digi Device Discovery로 찾아 웹 인터페이스나 CLI에서 설정합니다. PC 쪽 COM/TTY 프로그램은 RealPort로 원격 시리얼 포트에 연결합니다.
| 순서 | 할 일 |
|---|---|
| 1 | 장치를 이더넷에 연결하고 전원을 넣습니다. |
| 2 | IP 주소는 DHCP, Auto-IP, CLI 가운데 하나로 지정합니다. |
| 3 | Digi Device Discovery로 장치를 찾아 웹 인터페이스를 여세요. |
| 4 | 사용자 root와 라벨의 고유 비밀번호로 로그인하며, 라벨에 없으면 dbps를 입력하고 첫 로그인 때 비밀번호를 바꿉니다. |
| 5 | 시리얼 포트의 통신 속도와 흐름 제어를 장비에 맞추고, PC에는 RealPort를 설치해 COM 포트를 만듭니다. |
| 명령 | 하는 일 |
|---|---|
| set network ip=10.0.0.100 gateway=10.0.0.1 submask=255.255.255.0 dhcp=off static=on | 고정 IP 10.0.0.100, 게이트웨이, 서브넷 마스크 지정 |
| set serial baudrate=9600 flowcontrol=hardware | 통신 속도 9600 bps, 하드웨어 흐름 제어 설정 |
명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 펌웨어 버전의 사용자 가이드를 함께 확인하세요.
Digi Connect SP 사양
Connect SP 하드웨어와 규격
| 항목 | 사양 |
|---|---|
| 프로세서 | 32비트 NET+ARM RISC (NS7520, 55 MHz) |
| 메모리 | 플래시 4 MB · RAM 16 MB |
| 시리얼 | RS-232 또는 RS-232/422/485 (스위치 선택), DB-9M |
| 시리얼 속도 | 최대 230,400 bps |
| 이더넷 | 10/100 자동 감지 |
| 전원 입력 | 9–30 VDC, 370 mA |
| 기본 전원 공급 | 120 VAC(북미) 또는 90–264 VAC(국제) 어댑터 |
| 크기 | 9.846 × 4.267 × 2.537 cm |
| 동작 온도 | 0 °C – 60 °C |
| 보관 온도 | -40 °C – 90 °C |
| 상대 습도 · 고도 | 5% – 90% (비응축) · 3,658 m 이하 |
| 상태 LED | 네트워크 링크, 이더넷 동작, 전원 |
| IP 설정 | 정적 IP, DHCP, Auto-IP (개발 키트는 BOOTP, RARP, ARP/Ping 추가) |
| 프로토콜 | HTTP/HTTPS, Telnet, Rlogin, ADDP, SNMP, RealPort, SSL/TLS, TCP/UDP, IPv6 (개발 키트 TCP/IP 스택은 ICMP, IGMP, DNS, LDAP, POP, SMTP, PPP, FTP, SNTP 추가) |
| 규격 | FCC Part 15 Class A, EN 55022, VCCI, AS/NZS 3548, UL 60950, CSA 22.2 No.60950, EN 60950 |
활용 분야
Connect SP 1포트 연결이 맞는 현장
- 임베디드 네트워킹 — 장치 안쪽에 시리얼 포트를 두고 네트워크 연결을 더합니다.

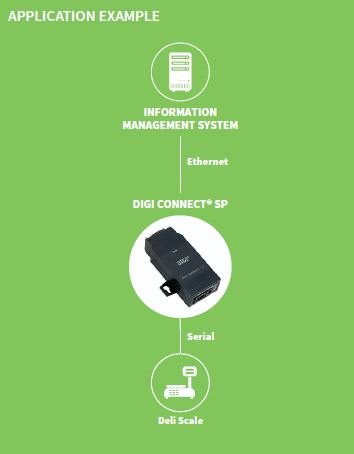

- 데이터 수집 — RS-232 장치의 데이터를 이더넷으로 수집 시스템에 보냅니다.

같은 계열
Digi Connect SP와 포트 수가 다른 서버
- Digi Connect WS — IEC 60601-1 3rd edition 격리, RS-232 1·4·8포트에 Wi-Fi 내장
- ConnectPort LTS 8/16/32 — 8·16·32포트, 듀얼 기가비트 이더넷과 전면 LCD·SD 슬롯
- ConnectPort TS 8/16 — 8·16포트, 10/100 이더넷과 USB 2포트
관련 제품
Connect SP 이외의 시리얼 서버 페이지
- Digi One SP · PortServer TS 시리즈 시리얼 서버
- Digi Connect ES 의료용 격리 터미널 서버 (4SB · 8SB)
- Digi Connect EZ 시리얼 디바이스 서버 (EZ Mini · EZ 2 · EZ 4 · EZ 4i)
Digi Connect SP는 RS-485 장비도 연결할 수 있습니까?
연결할 수 있습니다. RS-232/422/485 스위치 선택 모델(DC-SP-01-S 계열)을 고르면 됩니다. RS-232 전용 모델(DC-SP-01R 계열)은 485를 지원하지 않습니다.
Digi Connect SP의 전원 입력 범위는 어떻게 됩니까?
9–30 VDC, 370 mA입니다. 기본 구성에는 120 VAC 또는 90–264 VAC 어댑터가 들어 있습니다.
Digi Connect SP로 기존 COM 포트 프로그램을 사용할 수 있습니까?
사용할 수 있습니다. RealPort를 설치하면 원격 시리얼 포트가 PC의 COM 포트로 잡힙니다.
Digi Connect SP의 최대 시리얼 속도는 얼마입니까?
최대 230,400 bps입니다. 포트는 DB-9M 한 개입니다.
FAQ 자주묻는 질문
-
Digi Connect SP는 RS-485 장비도 연결할 수 있습니까?
연결할 수 있습니다. RS-232/422/485 스위치 선택 모델(DC-SP-01-S 계열)을 고르면 됩니다. RS-232 전용 모델(DC-SP-01R 계열)은 485를 지원하지 않습니다.
-
Digi Connect SP의 전원 입력 범위는 어떻게 됩니까?
9–30 VDC, 370 mA입니다. 기본 구성에는 120 VAC 또는 90–264 VAC 어댑터가 들어 있습니다.
-
Digi Connect SP로 기존 COM 포트 프로그램을 사용할 수 있습니까?
사용할 수 있습니다. RealPort를 설치하면 원격 시리얼 포트가 PC의 COM 포트로 잡힙니다.
-
Digi Connect SP의 최대 시리얼 속도는 얼마입니까?
최대 230,400 bps입니다. 포트는 DB-9M 한 개입니다.
