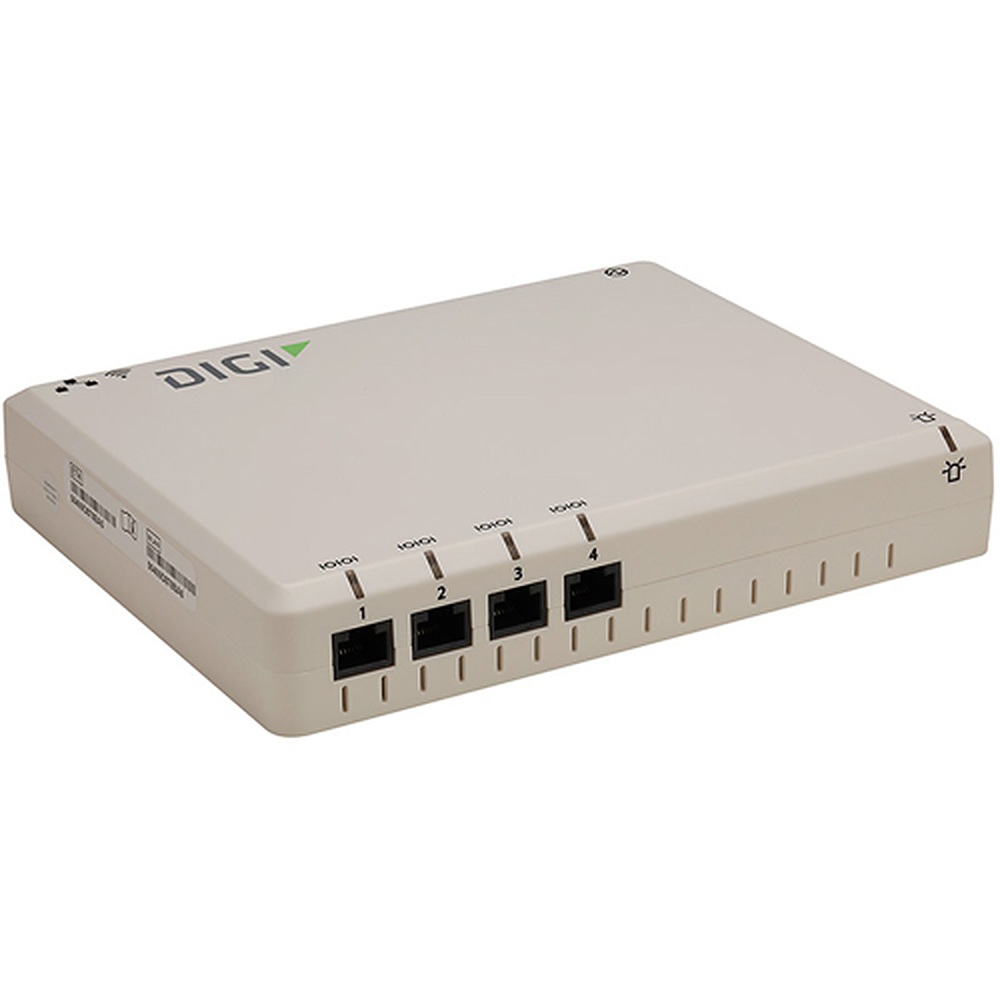

Digi IEC 60601 인증된 시리얼-이터넷 터미널 서버

MODEL
Digi Connect WS
브랜드
DIGI

환자 환경 옆에서⁣ 시리얼 장비를 연결

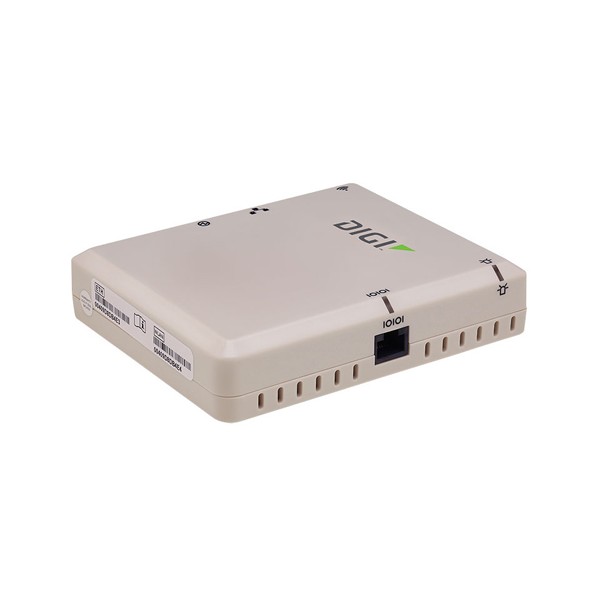

Digi Connect WS 의료용 시리얼-이더넷 터미널 서버⁣ 파트 넘버 : DC-WS-1-INT (1포트)⁣ 시리얼 : RS-232⁣ 이더넷 : 1포트, 10/100 Mbps

견적 받기

Digi 한국 독점 공급 파트너

Digi Connect WS는 IEC 60601-1 3rd edition을 따르는 의료 환경용 격리 터미널 서버(Terminal Server)입니다. 시리얼 포트 1·4·8개 모델이 있고, 10/100 이더넷이나 802.11a/b/g/n Wi-Fi로 네트워크에 연결합니다.

전원은 100–240 VAC 어댑터나 802.3af PoE로 넣고, 본체는 VESA 75 마운트에 장착합니다. (주)테솔이 국내에 공식 공급합니다.

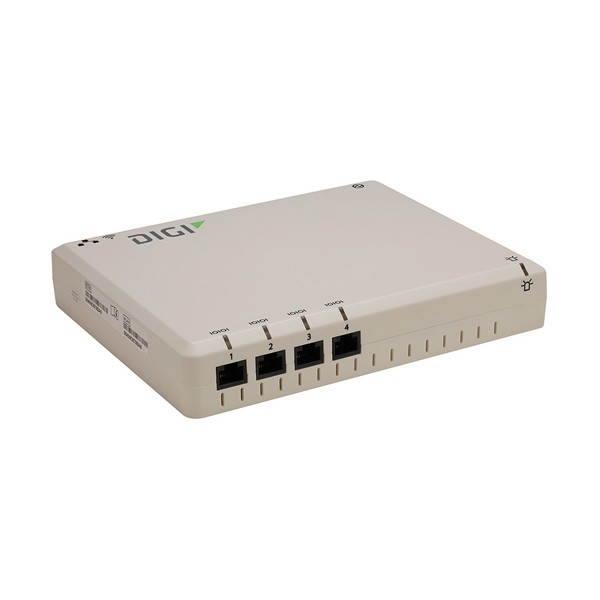

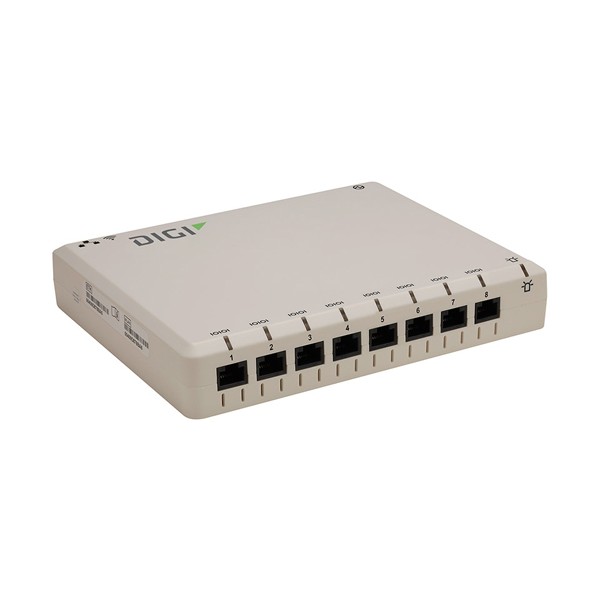

1·4·8포트

RS-232 시리얼 포트 구성

IEC 60601-1

3rd edition 의료 안전 규격

802.11a/b/g/n

2.4 GHz · 5 GHz Wi-Fi

802.3af

PoE 전원 입력

의료 환경

환자 환경 주변의⁣ Digi Connect WS 격리 구성

Digi Connect WS는 IEC 60601-1 3rd edition, IEC 60601-1-2, IEC 60601-1-6 규격을 따르는 의료 전기 시스템용 터미널 서버입니다. 환자 환경 안에서 의료 전기 시스템의 일부로 사용하는 장비이며, 전원 공급 장치는 IEC 60601-1 Class II 규격입니다.

항목내용
시리얼 포트RS-232, RJ-45 커넥터, 1·4·8포트 구성
포트별 접속시리얼 포트마다 독립된 TCP 소켓 연결
접속 방식운영체제와 관계없이 서로 다른 시스템에서 각 포트에 접근
웹 보안HTTPS 지원, SSL·TLS
표시 LEDPower, Ethernet, Serial, Wi-Fi, Find Me

전원·무선

100–240 VAC, 802.3af PoE와⁣ Wi-Fi 설정

전원은 IEC 60320 C8 커넥터로 100–240 VAC를 넣거나 802.3af 이더넷 전원으로 공급합니다. 소비 전류는 1포트가 최대 0.1 A(rms), 4포트와 8포트가 최대 0.25 A(rms)입니다.

802.11a/b/g/n Wi-Fi를 2.4 GHz와 5 GHz에서 지원하며, 사용하지 않으면 끌 수 있습니다. WPA·WPA2 개인/엔터프라이즈와 AES, TKIP를 지원합니다. 국내 사용 가능 여부는 문의해 주세요.

VESA 75 마운트로 설치

VESA 75 규격의 직접 장착과 암(arm) 장착을 지원합니다. 4포트·8포트 모델은 약 200 × 160 × 40 mm, 1포트 모델은 약 140 × 120 × 40 mm입니다.

Digi Connect WS 사양

Connect WS 1·4·8포트⁣ 하드웨어 사양

항목사양
파트 넘버DC-WS-1-INT (1포트) · DC-WS-4-INT (4포트) · DC-WS-8-INT (8포트)
시리얼RS-232, RJ-45, 1 · 4 · 8포트
이더넷1포트, 10/100 Mbps
Wi-Fi802.11a/b/g/n, 2.4 GHz · 5 GHz, 끌 수 있음
무선 보안WPA · WPA2 개인·엔터프라이즈, AES, TKIP, PMF, 802.11d · h · w
전원 입력100–240 VAC (IEC 60320 C8), 802.3af PoE
전원 공급 장치IEC 60601-1 Class II
소비 전류1포트 최대 0.1 A (rms) · 4 · 8포트 최대 0.25 A (rms)
서지 보호전원 라인 ±1 kV (IEC 61000-4-5) · ±2 kV (IEC 61000-4-4)
시리얼 ESD접촉 ±6 kV · 기중 ±8 kV (IEC 61000-4-2)
크기 · 무게4 · 8포트 약 200 × 160 × 40 mm · 1 kg / 1포트 약 140 × 120 × 40 mm · 0.5 kg
장착VESA 75, 직접 장착과 암 장착
동작 온도+10 °C – +40 °C
보관 온도-20 °C – +40 °C
상대 습도 · 고도10% – 90% (비응축) · 2000 m 이하
관리HTTPS, HTTP, SNMP, Digi Remote Manager(옵션)
프로토콜HTTP, HTTPS, TCP, SNMP
의료 안전 규격IEC 60601-1 3rd edition, IEC 60601-1-2, IEC 60601-1-6
EMC · 전파FCC Part 15 B·C, ICES-003, EN 301 489-1/-17, EN 300 328, EN 62311, RSS-210, EN 55024

활용 분야

의료 전기 시스템의⁣ 시리얼 장비 연결

  • 의료 전기 시스템 — 환자 환경 주변의 시리얼 장비를 격리된 상태로 네트워크에 연결합니다.

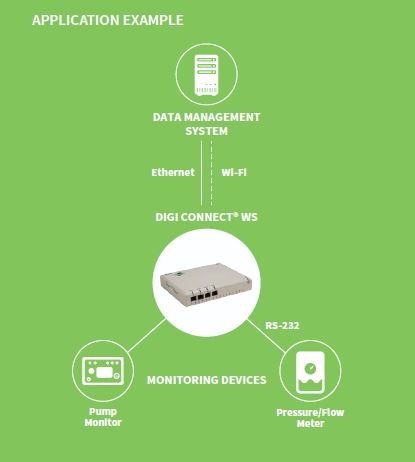

Digi Connect WS - 계측 장비를 데이터 관리 시스템에 연결하는 적용 구성도
계측 장비를 데이터 관리 시스템에 연결하는 적용 구성도
