큰 관통 창에 여러 가닥 도체를
통과시키는 전류 트랜스듀서

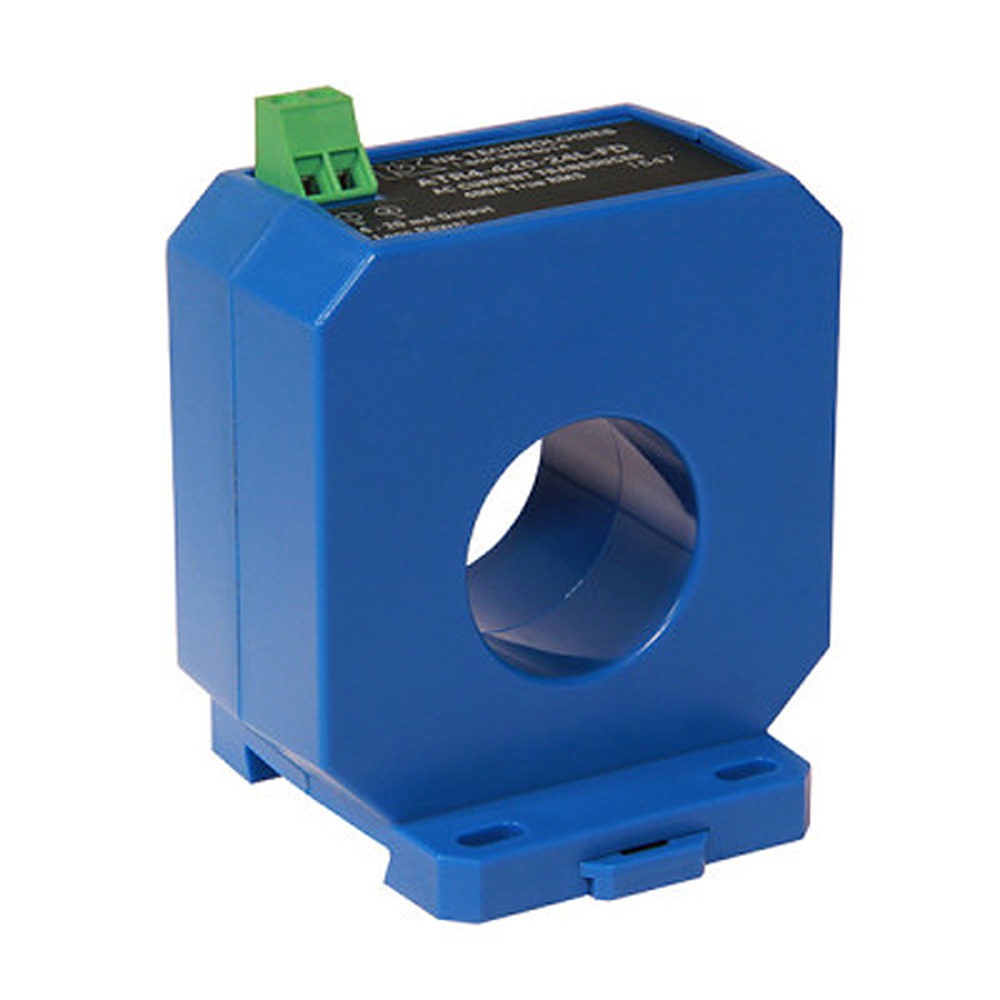

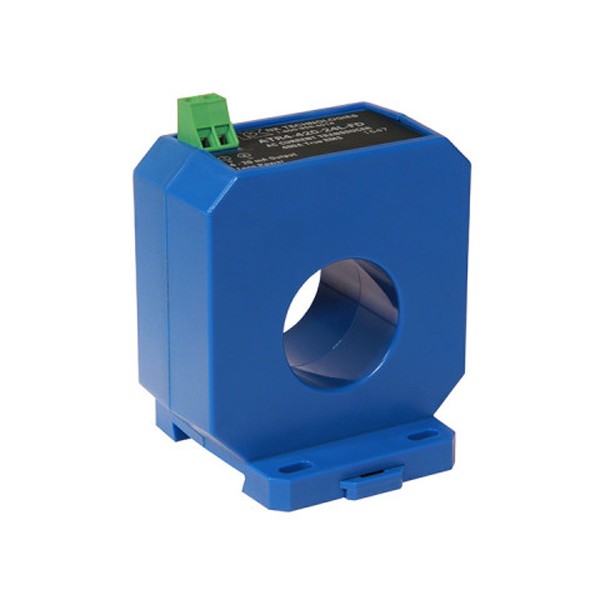

NK Technologies AT/ATR-FD 시리즈 관통형 AC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies AT/ATR-FD 시리즈는 지름 33.3 mm의 큰 창에 한 상의 여러 가닥 도체까지 통과시키는 중형 관통형 AC 전류 트랜스듀서(솔리드 코어 전류 센서)입니다. 200 A·300 A·400 A 세 모델이 전류를 2선식 4~20 mA 신호로 변환하며 모터 피더와 제어반 계측에 사용합니다.

공장 교정 상태로 출하되고 5년 보증이 적용되어 현장 조정과 재교정 관리 부담이 작습니다. 두 가닥으로 24 VDC 전원과 출력을 함께 연결하므로 배선도 단순합니다. 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

33.3 mm

관통 창 지름

200 · 300 · 400 A

세 모델의 고정 범위

2선식

4~20 mA 루프 전원

5년

공장 교정 제품 보증

특징

큰 창과 2선식으로
단순해진 계측

핵심 특징현장에서 달라지는 점
여러 도체용 큰 창한 상에 여러 도체를 사용하는 피더도 함께 넣어 상별로 케이블을 모으는 별도 작업이 필요 없습니다.
2선식 루프 전원두 가닥으로 24 VDC 전원과 출력을 동시에 연결해 센서당 배선 점수가 줄어듭니다.
공장 교정과 5년 보증교정을 마친 상태로 설치하므로 영점과 스팬 조정이 없고 보증 기간 동안 재교정 관리 부담이 작습니다.
AT와 ATR 선택평균 응답 AT와 True RMS ATR 중 부하 파형에 맞는 방식을 고를 수 있습니다.
DIN 레일 또는 패널 고정레일에 스냅으로 끼우거나 나사로 판에 고정할 수 있어 제어반 구성 방식에 맞게 설치합니다.
솔리드 코어 일체형분할하지 않는 한 몸체 코어여서 분할면 접촉에 따른 정확도 저하 요인이 없습니다.

루프 계산

허용 루프 임피던스
계산 방법

허용 루프 임피던스는 (전원 전압 - 7.5 V) ÷ 0.025 A로 계산하며 24 VDC에서는 660 Ω 미만입니다. PLC 입력 저항, 배선 저항, 표시기 저항을 합산해 이 값을 넘지 않도록 구성하고, 전원 전압을 높이면 허용 부하도 커집니다.

출력은 최대 28 mA까지 나오며 전원이 낮은 루프에서는 허용 임피던스가 작아지므로 12 VDC급 전원은 짧은 배선에 적합합니다.

범위와 방식

200~400 A 범위와
AT·ATR 선정

모델별 고정 범위

범위는 현장에서 바꾸지 않으므로 최대 부하가 모델 정격을 넘지 않도록 모델을 정합니다. 평균 응답 AT는 40~400 Hz에서 300 ms, True RMS ATR은 20~400 Hz에서 1.4 s에 반응하므로 인버터 출력단은 ATR로, 빠른 응답이 필요한 정현파 부하는 AT로 구성합니다.

사양

200~400 A
관통형 2선식 사양

항목사양
범위 (모델별 고정)AT2: 0~200 A / AT3: 0~300 A / AT4: 0~400 A
출력 신호4~20 mA 2선식 루프 전원 (평균 응답 또는 True RMS), 최대 28 mA
전원루프 전원 (24 VDC 기준), 소비전력 2 VA 미만
출력 임피던스24 VDC에서 660 Ω 미만
루프 임피던스 계산(전원 전압 - 7.5 V) / 0.025 A
응답 시간AT 300 ms / ATR 1.4 s (90 % 계단)
주파수AT 40~400 Hz / ATR 20~400 Hz
관통 창지름 1.31 in (33.3 mm) 관통형
절연UL listed 1270 VAC, 5 kV 시험 (입력-출력)
케이스 / 설치FD 솔리드 코어, 상단 단자, DIN 레일 또는 패널 고정, UL94 V-0 난연
동작 환경-20 ~ 50 °C, 0~95 % RH (결로 없음)
보증 / 승인 문구공장 교정, 5년 보증 / UL/cUL, CE pending

활용 분야

모터 피더와
제어반 계측 현장

  • 모터 피더 — 한 상에 여러 가닥을 사용하는 피더의 전류를 측정합니다.
  • 제어반 계측 — DIN 레일 제어반에 4~20 mA로 연결합니다.
  • 자동화 입력 — 4~20 mA 입력을 가진 자동화 시스템과 연결합니다.
  • 인버터 추이 — ATR로 인버터 출력 전류의 추이를 기록합니다.
  • 패널 설치 계측 — 나사로 패널에 고정해 설치합니다.

선택 가이드

설치 방식과
범위별 선택

이럴 때 (현장 조건)권장 모델선택 이유
400 A 이하 피더를 끊고 통과시킬 때AT/ATR-FD관통형이며 5년 보증이 붙습니다.
도체를 끊지 않고 분할해 끼워야 할 때AT/ATR-MS200~800 A 중형 분할형이며 live zero를 지원합니다.
200 A 이하 소형 부하일 때AT · ATR2~200 A를 점퍼로 선택합니다.
상별 전류를 한 대로 볼 때AT/ATR-TH창 세 개로 3상을 측정하는 일체형입니다.

구성·옵션

AT/ATR-FD 모델과
주문 코드 구성

모델범위
AT2 / ATR2-420-24L-FD0~200 A
AT3 / ATR3-420-24L-FD0~300 A
AT4 / ATR4-420-24L-FD0~400 A
  • 주문 코드 구조 — 측정 방식(공란 또는 R), 범위(2·3·4), 출력(420), 전원(24L), 케이스(FD) 순서입니다.
  • 전원 코드 24L은 24 VDC 루프 전원(12~32 VDC)을 뜻합니다.
