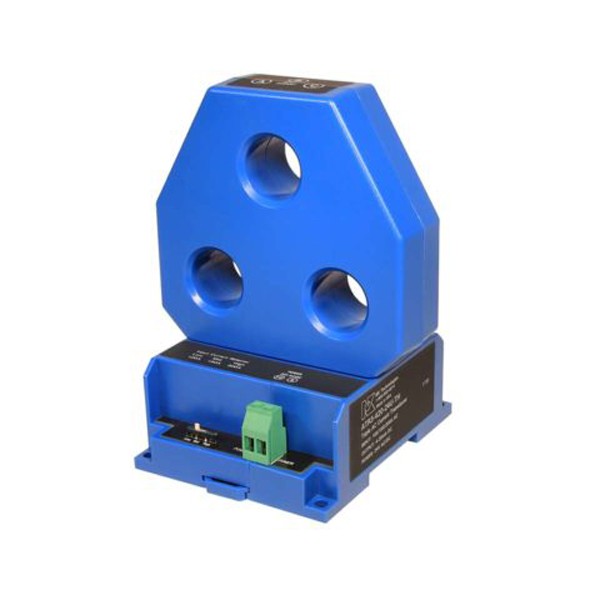

NK Technologies AT/ATR-TH AC전류센서

MODEL
AT/ATR-TH
브랜드
NK TECHNOLOGIES

관통 창 세 개로 3상 전류를
한 대에서 읽는 트랜스듀서

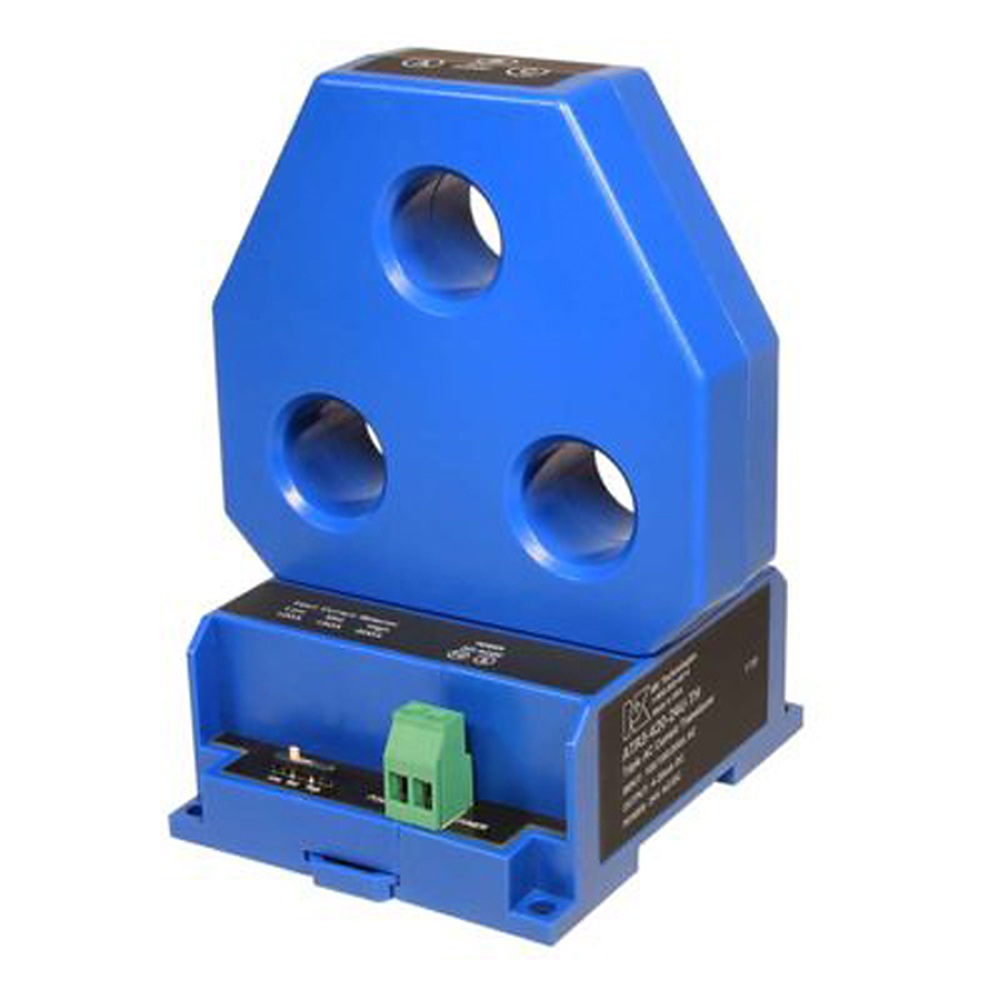

NK Technologies AT/ATR-TH 시리즈 3상 AC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

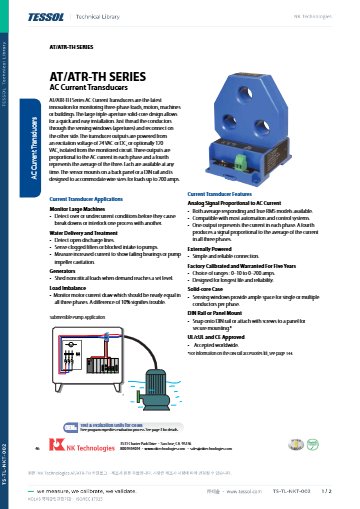

NK Technologies AT/ATR-TH 시리즈는 관통 창 세 개로 3상 부하 전류를 한 대에서 측정하는 일체형 AC 전류 트랜스듀서(3상 전류 센서)입니다. 상별 아날로그 출력 3개와 3상 평균 출력 1개로 모터와 설비의 상 불평형과 결상을 감시합니다.

센서 세 개와 배선을 따로 구성할 필요가 없으며, 10~200 A 범위는 슬라이드 스위치로 조정하고 24 VAC/DC 또는 120 VAC 외부 전원으로 구동합니다. 공장 교정에는 5년 보증이 적용됩니다. 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

3 + 1

상별 출력 3개와 평균 출력 1개

10 ~ 200 A

슬라이드 스위치로 맞추는 범위

5년

공장 교정 및 보증 기간

600 VAC

사용 전압

특징

3상을 한 번에
측정하는 일체형 구조

핵심 특징현장에서 달라지는 점
상별 출력 3개 + 평균 출력 1개각 상의 전류를 따로 보고 평균도 함께 받으므로 한 상만 이상이 생긴 결상이나 불평형을 곧바로 식별합니다.
관통 창 세 개 일체형도체를 창에 통과시킨 뒤 반대쪽에서 다시 연결하는 방식이어서 센서 세 개를 따로 달 필요가 없습니다.
AT와 ATR 선택정현파 부하는 AT, 인버터처럼 왜곡된 파형은 ATR을 선택해 측정 오차를 피합니다.
DIN 레일 또는 패널 고정레일에 걸거나 나사로 패널에 고정해 제어반 구성에 맞게 설치합니다.
외부 전원 구동24 VAC/DC 또는 120 VAC 전원으로 구동하며 소비전력은 6 VA 미만입니다.
공장 교정과 5년 보증교정된 상태로 출하되어 현장 조정이 없고 보증 기간이 길어 관리 부담이 작습니다.

불평형 감시

상별 출력으로 보는
결상과 불평형

네 가지 출력으로 3상 부하를 감시합니다

상별 출력은 한 상이 떨어지는 결상이나 상 사이 전류 차이를 보여 주고, 평균 출력은 전체 부하 추이를 보여 줍니다. 인버터 출력단의 왜곡 파형은 ATR로 측정해야 실효값이 맞으며, 출력 신호는 4~20 mA 또는 0~5·0~10 VDC 중에서 주문합니다.

범위와 배선

범위 군과
외부 전원 구성

범위는 모델 1이 10 · 15 · 30 A, 모델 2가 30 · 50 · 100 A, 모델 3이 100 · 150 · 200 A이며 슬라이드 스위치로 맞춥니다. 외부 전원 소비는 6 VA 미만이므로 제어반 보조 전원으로 충분하고, 전원과 측정 회로는 전기적으로 분리됩니다.

연결 부하는 4~20 mA 모델이 500 Ω 미만, 전압 출력 모델이 2 kΩ 이상이어야 합니다.

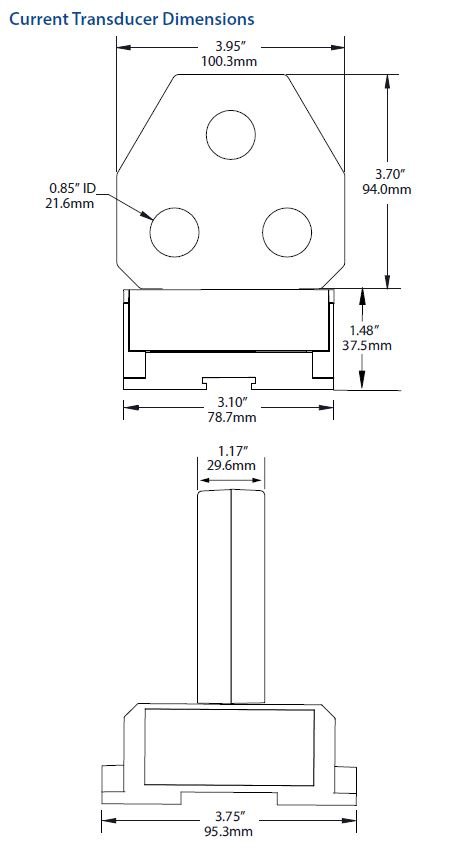

NK TECHNOLOGIES AT/ATR-TH - 전류 트랜스듀서의 정면·측면·하단 치수도
전류 트랜스듀서의 정면·측면·하단 치수도

사양

10~200 A 3상
일체형 사양

항목사양
범위 (슬라이드 스위치)모델 1: 10 · 15 · 30 A / 모델 2: 30 · 50 · 100 A / 모델 3: 100 · 150 · 200 A
출력상별 아날로그 3개 + 3상 평균 1개
출력 신호4~20 mA 또는 0~5 VDC · 0~10 VDC (주문 선택)
출력 임피던스4~20 mA 500 Ω 미만 / 0~5·0~10 VDC 2 kΩ 이상
전원24 VAC/DC (22~28 V) 또는 120 VAC (108~132 VAC), 외부 전원
소비전력6 VA 미만
측정 방식AT 평균 응답 / ATR True RMS
응답 시간220 ms (90 % 계단)
주파수50~60 Hz (평균) / 30~100 Hz (RMS)
관통 창3개, 안지름 0.85 in (21.6 mm)
사용 전압600 VAC
케이스 / 설치3창 솔리드 코어, 하단 단자, DIN 레일 또는 패널 고정, UL94 V-0 난연
동작 환경-20 ~ 50 °C, 0~95 % RH (결로 없음)
보증 / 승인 문구공장 교정, 5년 보증 / UL/cUL, CE

활용 분야

3상 모터와 설비의
부하 감시

  • 모터와 기계의 3상 부하 — 상마다 전류를 따로 확인합니다.
  • 상 불평형과 결상 감시 — 한 상의 이상을 상별 출력으로 구분합니다.
  • 건물 3상 부하 — 3상 평균 전류를 원격 제어기로 전송합니다.
  • 인버터 출력 계측 — 왜곡 파형은 ATR로 측정합니다.

선택 가이드

측정 구성별
권장 시리즈

이럴 때 (현장 조건)권장 모델선택 이유
3상 전류를 상별로 따로 볼 때AT/ATR-TH창 세 개 일체형으로 상별 3출력과 평균 1출력으로 구성됩니다.
단상 회로나 한 가닥을 측정할 때AT · ATR2~200 A를 점퍼로 선택하는 소형 시리즈입니다.
큰 3상 피더를 상별로 볼 때AT/ATR-FD · AT/ATR-MS200~800 A 피더를 상마다 한 대씩 설치합니다.
인버터나 왜곡 파형을 측정할 때ATR (True RMS)ATR이 실효값 방식으로 측정합니다.

구성·옵션

AT/ATR-TH 모델과
주문 코드 구성

모델범위
AT/ATR1-[420|005|010]-[24U|120]-TH10 · 15 · 30 A
AT/ATR2-…-TH30 · 50 · 100 A
AT/ATR3-…-TH100 · 150 · 200 A
  • 주문 코드 구조 — 측정 방식(공란 또는 R), 범위(1·2·3), 출력(420·005·010), 전원(24U·120), 케이스(TH) 순서입니다.
  • 예시 — ATR2-420-24U-TH는 True RMS, 0~100 A 군, 4~20 mA, 24 VAC/DC 구성입니다.

관련 제품

AT/ATR-TH와 함께 보는
NK 트랜스듀서
