전류를 펄스 주파수로 바꿔
고속 카운터에 전하는 변환기

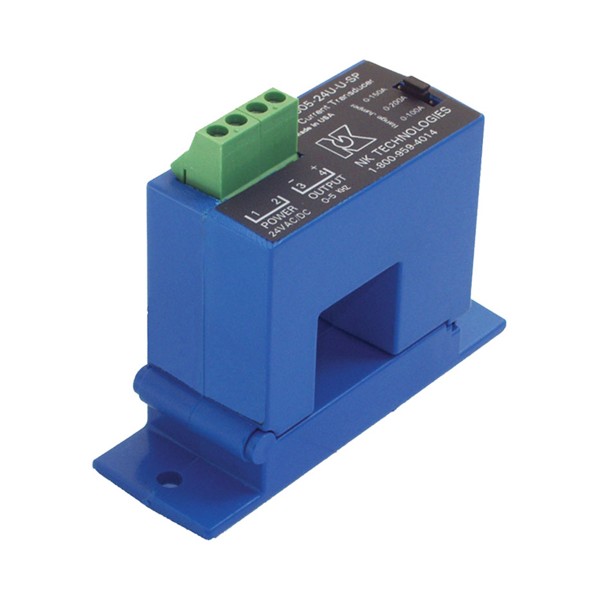

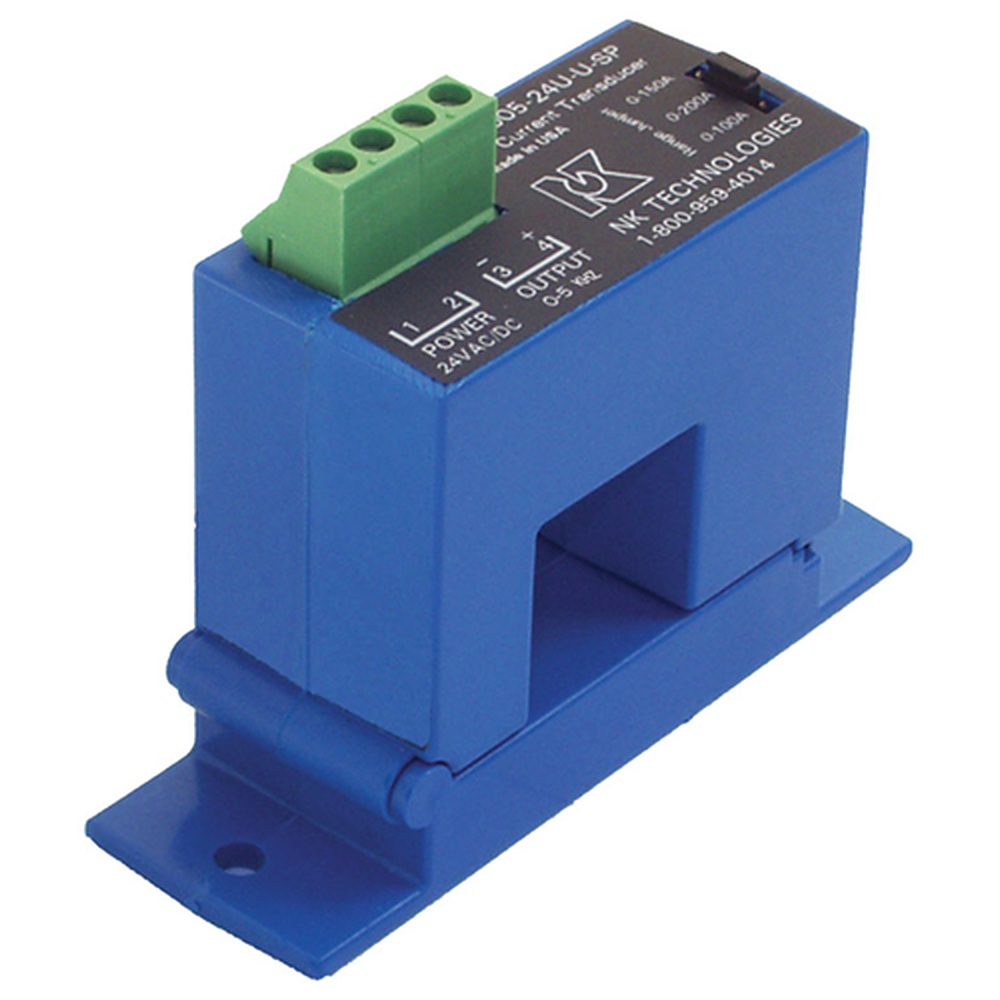

NK Technologies ATQ 시리즈 주파수 출력 AC 전류 트랜스듀서

NK Technologies ATQ 시리즈는 전류에 비례하는 펄스 주파수(5 kHz 또는 10 kHz)를 출력하는 분할형 AC 전류 트랜스듀서(전류 변환기)입니다. 아날로그 입력이 남지 않은 소형 PLC의 고속 카운터에 2~200 A 전류 값을 전달합니다.

정확도는 범위의 ±1 %, 응답 시간은 100 ms이며 24 VAC/DC(19–26 V) 전원의 소비는 1 VA 미만입니다. 아날로그 입력 카드를 추가하지 않고 전류 감시를 구성하는 이 제품은 (주)테솔이 국내에 공식 공급합니다.

점퍼로 선택하는 입력 범위

오픈 컬렉터 펄스 출력

입력 전류 주파수

입력과 출력 사이 절연(UL listed)

특징	설명
주파수 출력	전류에 비례하는 펄스 주파수를 출력합니다.
광절연 오픈 컬렉터	광절연 출력이라 싱킹과 소싱 어느 쪽 배선도 가능합니다.
아날로그 입력 불필요	아날로그 입력이 없는 PLC에서도 전류를 읽습니다.
점퍼 범위 선택	여덟 범위를 점퍼로 선택하며 영점·스팬 가변저항이 없습니다.
자기적 절연	입력과 출력이 자기적으로 분리되며 삽입 손실(전압 강하)이 없습니다.
분할형 설치	배선을 끊지 않고 분할형 케이스를 끼웁니다.

소형 PLC는 아날로그 입력 수가 적습니다. ATQ는 전류를 펄스 주파수로 변환해 고속 카운터나 주파수 입력으로 보내므로, 개조 현장에서도 아날로그 카드를 더하지 않고 전류 감시를 추가할 수 있습니다.

광절연 오픈 컬렉터 출력은 싱킹과 소싱 어느 쪽으로도 배선할 수 있으며, 연결 방식은 PLC 입력 사양에 맞추세요.

풀 레인지 전류에서 출력되는 주파수는 주문 코드의 05K 또는 10K로 정합니다. PLC 고속 입력이 받는 최대 주파수에 맞춰 선택하세요. 평균 응답형이므로 정현파 부하에 적합합니다.

ATQ0은 2 A와 5 A, ATQ1은 10 A, 20 A, 50 A, ATQ2는 100 A, 150 A, 200 A 범위를 점퍼로 선택합니다.

항목	ATQ0	ATQ1	ATQ2
입력 범위(점퍼 선택)	2 A · 5 A	10 A · 20 A · 50 A	100 A · 150 A · 200 A
주문 코드	ATQ0-[05K\|10K]-24U-SP	ATQ1-[05K\|10K]-24U-SP	ATQ2-[05K\|10K]-24U-SP

항목	사양
출력	풀 레인지 전류에서 5 kHz 또는 10 kHz · 광절연 오픈 컬렉터 펄스(싱킹·소싱 연결)
전원	24 VAC/DC (19–26 V) · 1 VA 미만
측정 방식	평균 응답
정확도	범위의 ±1 %
응답 시간	100 ms (90 % 계단)
입력 주파수	10–400 Hz
절연	UL listed to 1270 VAC, tested to 5 kV (입력–출력)
케이스	SP 분할형
동작 환경	-20~50 °C, 0–95 % RH (결로 없음)

PLC에 아날로그 입력이 남아 있으면 AT나 ATP가 간단하고, 고속 펄스 입력이 남아 있으면 ATQ가 맞습니다. 일그러진 파형이면 ATR 또는 ATPR을 검토하세요.

항목	내용
모델별 범위	ATQ0: 2 A · 5 A / ATQ1: 10 A · 20 A · 50 A / ATQ2: 100 A · 150 A · 200 A
주문 코드 구조	ATQ[범위]-[05K\|10K]-24U-SP

ATQ의 5 kHz와 10 kHz는 어떻게 선택합니까?
PLC 고속 입력이 받는 최대 주파수에 맞춥니다. 주문 코드의 05K 또는 10K로 정합니다.
ATQ를 인버터 출력에 적용할 수 있습니까?
아닙니다. 평균 응답형이라 정현파 부하에 맞으며, 일그러진 파형에는 ATR 또는 ATPR을 사용합니다.
ATQ를 설치할 때 배선을 분리해야 합니까?
분리하지 않아도 됩니다. 분할형 케이스를 배선에 끼워 설치합니다.
ATQ의 전원 사양은 어떻게 됩니까?
24 VAC/DC(19–26 V)로 동작하며 소비전력은 1 VA 미만입니다.
