운전 중인 도체에 끼워 설치하는
분할형 전류 트랜스듀서

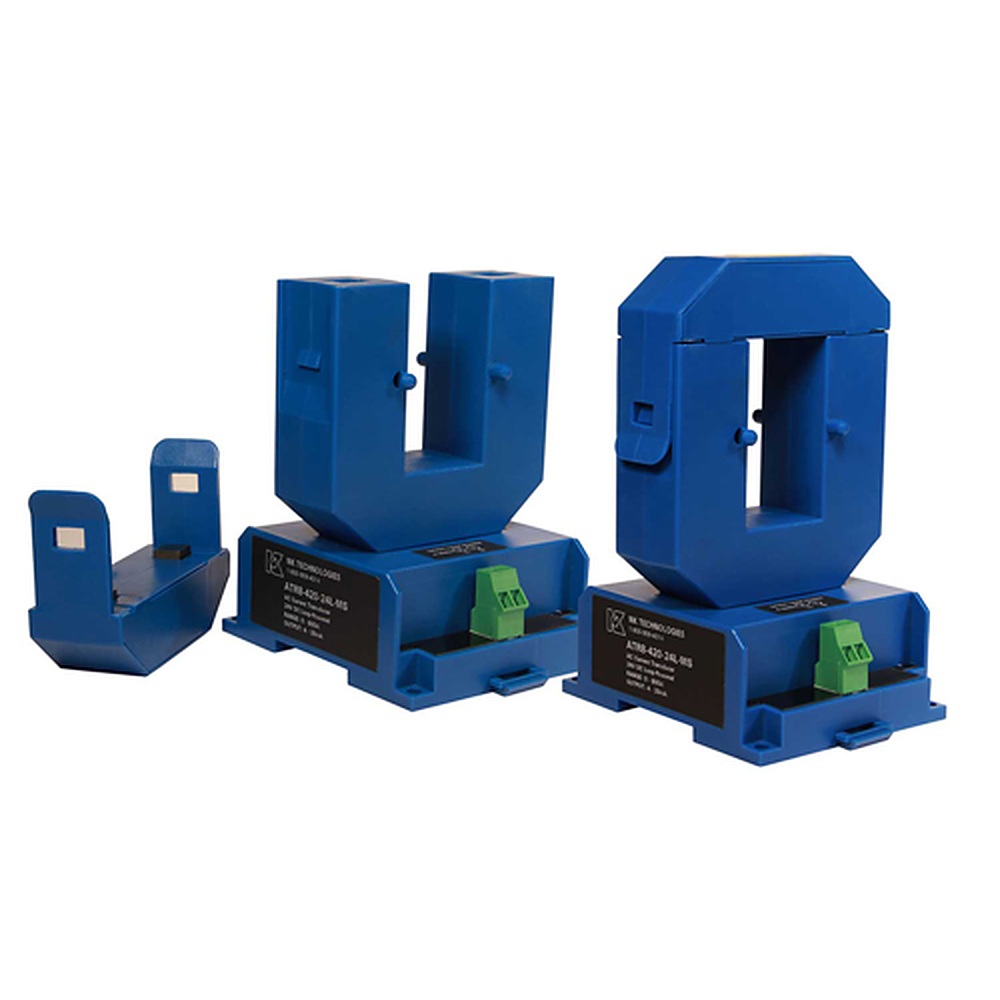

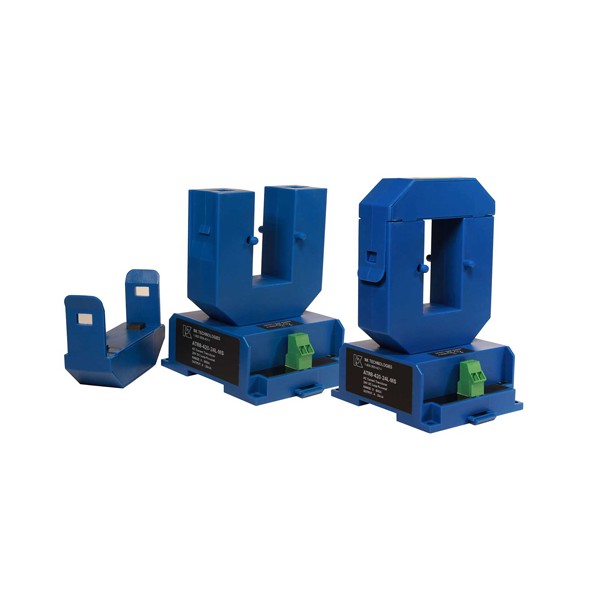

NK Technologies AT/ATR-MS 시리즈 중형 분할형 AC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies AT/ATR-MS 시리즈는 운전 중인 도체에 끼워 설치하는 중형 분할형 AC 전류 트랜스듀서(스플릿 코어 전류 센서)입니다. 200~800 A 모델별 고정 범위를 24 VDC 루프 전원 4~20 mA 신호로 변환해 부하를 끊지 않고 피더 전류를 감시합니다.

감지링을 열어 도체를 넣고 닫는 방식이어서 정지 작업이나 전선 절단 공사가 필요 없고, 전류가 없을 때도 4 mA를 출력하는 live zero 덕분에 신호 선로의 단선을 곧바로 구분합니다. 정확도는 범위의 10~100 %에서 1.0 %입니다. 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

200 ~ 800 A

모델별로 고정된 측정 범위

4 mA

전류가 없을 때 출력되는 live zero

1.0 %

범위 10~100 %에서의 정확도

600 ms

90 % 계단 응답 시간

특징

분할 코어와
루프 전원 설계

핵심 특징현장에서 달라지는 점
분할형 코어부하를 끊지 않고 설치된 도체 위에 끼워 운전 중 설비에 센서를 추가할 때도 정지 시간이 발생하지 않습니다.
live zero 4 mA전류가 없어도 4 mA가 출력되므로 0 mA가 나오면 배선이나 전원 이상으로 바로 판단할 수 있습니다.
가변 저항 없는 공장 교정영점과 스팬을 현장에서 조정하지 않으므로 설치 후 조정 작업과 조정 오차가 없습니다.
넓은 감지창부스바나 여러 도체를 한꺼번에 넣을 공간이 있어 한 상에 다중 케이블을 사용하는 피더에도 맞습니다.
DIN 레일 스냅온 고정레일에 끼우기만 하면 고정되어 제어반 설치 시간이 짧습니다.
AT와 ATR 선택평균 응답 AT와 True RMS ATR 중 부하 파형에 맞는 방식을 고릅니다.

설치 방법

운전 중 설치와
전기 안전 절차

감지링을 열어 도체를 넣은 뒤 닫으면 설치가 끝나지만, 활선 작업이므로 전기 안전 절차와 작업 허가를 지켜야 합니다. 도체가 코어 중앙을 지나도록 두고 분할면이 깨끗하게 맞물리는지 확인하면 정확도 저하를 막습니다.

모델은 200 A, 300 A, 400 A, 600 A, 800 A로 나뉘며 범위는 현장에서 바꾸지 않으므로 최대 부하 기준으로 모델을 먼저 정합니다.

루프 배선

24 VDC 루프 전원과
live zero

2선식 루프의 단선 구분

24 VDC 공칭(12~32 VDC) 루프 전원에 부하를 직렬로 연결하며, 출력 제한은 23 mA이고 허용 부하는 24 VDC에서 750 Ω 미만입니다. 신호가 0 mA로 떨어지면 센서 고장이 아니라 선로 단선이나 전원 이상부터 점검합니다.

사양

200~800 A
중형 분할형 사양

항목사양
범위 (모델별 고정)200 · 300 · 400 · 600 · 800 A
출력 신호4~20 mA 루프 전원 (평균 응답 또는 True RMS), 전류가 없을 때 4 mA
전원24 VDC 공칭 (12~32 VDC)
출력 제한23 mA
출력 임피던스24 VDC에서 750 Ω 미만
정확도범위의 10~100 %에서 1.0 %
응답 시간600 ms (90 % 계단)
주파수AT 50/60 Hz (평균 응답) / ATR 20~400 Hz (True RMS)
절연Designed for UL 508 (절연 전압 수치 미기재)
케이스 / 설치MS 분할형, 하단 단자, 스냅온 DIN 레일 고정, UL94 V-0 난연
동작 환경-20 ~ 50 °C, 0~95 % RH (결로 없음)
승인 문구UL/cUL, CE pending

활용 분야

운전 중 피더와
부스바 계측 현장

  • 운전 중 피더 계측 — 부하를 끊지 않고 중형 피더의 전류를 측정합니다.
  • 부스바 감시 — 배전반 부스바에 끼워 전류 추이를 기록합니다.
  • PLC 입력 — 4~20 mA 입력을 가진 PLC와 패널 미터에 연결합니다.
  • 데이터 수집 — 데이터 수집 시스템에 4~20 mA 신호를 전달합니다.
  • 배선 점검 — live zero 출력으로 신호 선로의 연결 상태를 확인합니다.

선택 가이드

설치 형태와
전류 범위별 선택

이럴 때 (현장 조건)권장 모델선택 이유
200~800 A 피더를 운전 중에 계측할 때AT/ATR-MS모델별 고정 범위의 중형 분할형이며 live zero를 지원합니다.
800~1600 A 대형 피더일 때AT/ATR-LS같은 4~20 mA 루프 전원 방식으로 범위만 대형입니다.
400 A 이하를 끊고 관통시켜도 될 때AT/ATR-FD관통형이며 5년 보증이 붙습니다.
코일을 감아 설치해야 할 때ATCR플렉시블 코일 방식 True RMS 트랜스듀서입니다.

구성·옵션

AT/ATR-MS 모델과
주문 코드 구성

모델범위
AT2 / ATR2-420-24L-MS0~200 A
AT3 / ATR30~300 A
AT4 / ATR4-420-24L-MS0~400 A
AT6 / ATR6-420-24L-MS0~600 A
AT8 / ATR8-420-24L-MS0~800 A
  • 주문 코드 구조 — 측정 방식(공란 또는 R), 범위(2·4·6·8), 출력(420), 전원(24L), 케이스(MS) 순서입니다.
  • 전원 코드 24L은 24 VDC 루프 전원(12~32 VDC)을 뜻합니다.
  • DIN 레일 액세서리는 NK 액세서리 키트로 별도 구성합니다.
