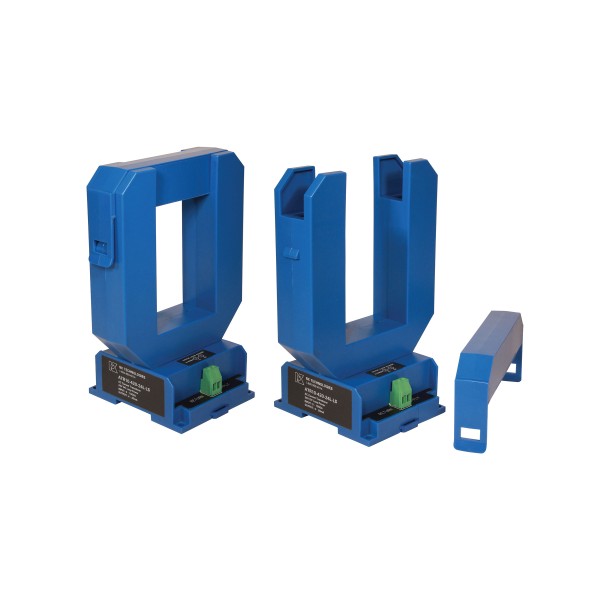

NK Technologies AC 전류 센서

MODEL
AT/ATR-LS 시리즈
브랜드
NK TECHNOLOGIES

대형 피더와 부스바 부하를⁣ 끊지 않고 감시하는 분할형 센서

NK Technologies AT/ATR-LS 시리즈 대형 분할형 AC 전류 트랜스듀서⁣ 전원 : 24 VDC 공칭 (12~32 VDC)⁣ 출력 제한 : 23 mA⁣ 출력 임피던스 : 24 VDC에서 750 Ω 미만

견적 받기

NK Technologies 한국 독점 공급 파트너

NK Technologies AT/ATR-LS 시리즈는 800~1600 A 대형 피더와 부스바에 끼워 설치하는 분할형 AC 전류 트랜스듀서(스플릿 코어 전류 센서)입니다. 모델별 고정 범위를 24 VDC 루프 전원 4~20 mA 신호로 변환해 대용량 배전 회로의 부하를 끊지 않고 감시합니다.

감지창이 부스바 한 장은 물론 단일 도체와 다중 도체를 모두 수용하고, 정확도는 1.0 % FS이며 응답은 600 ms입니다. 주파수 대역은 AT가 50/60 Hz, ATR이 20~400 Hz입니다. 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

800 ~ 1600 A

모델별로 고정된 측정 범위

4 ~ 20 mA

AC 전류에 비례하는 출력

1.0 % FS

모델 공통 정확도

12 ~ 32 VDC

루프 전원 허용 범위

특징

대형 부스바용⁣ 분할형 설계

핵심 특징현장에서 달라지는 점
분할형 코어기존 도체를 끊지 않고 위에서 끼우므로 대형 피더에 센서를 추가할 때 정전 작업 없이 진행합니다.
넓은 감지창부스바, 단일 도체, 다중 도체를 모두 넣을 수 있어 피더 구조가 달라도 같은 시리즈로 대응합니다.
live zero 출력전류가 없을 때도 4 mA가 출력되어 신호 선로의 단선을 구분합니다.
공장 교정 가변 저항 없음영점과 스팬이 공장에서 맞춰져 설치 후 조정 작업이 없습니다.
2선식 루프 전원두 가닥으로 전원과 부하를 함께 연결해 대형 배전반의 배선 점수가 늘지 않습니다.
DIN 레일 고정레일에 스냅으로 끼워 고정하므로 제어반 설치가 빠릅니다.

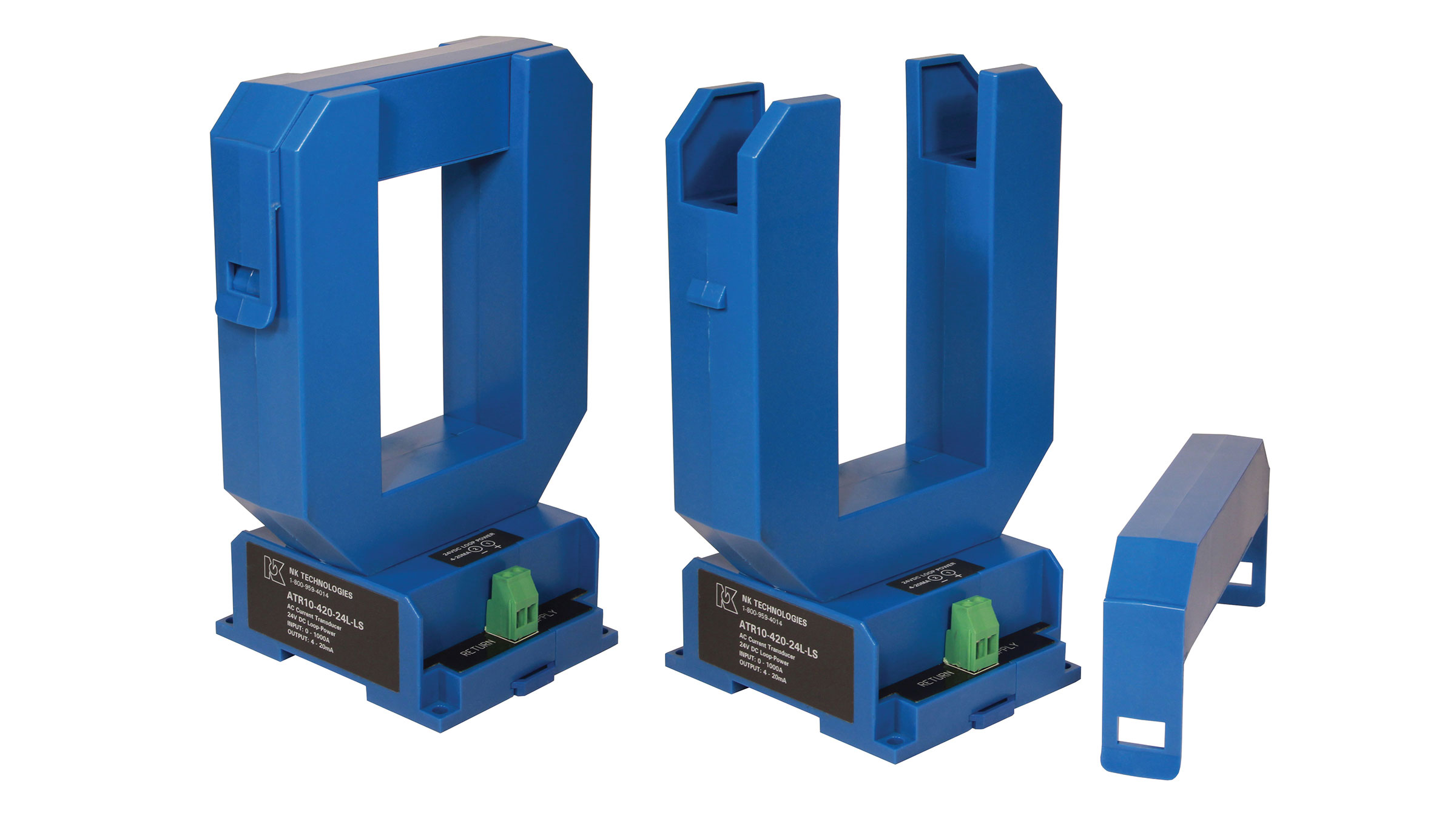

NK TECHNOLOGIES AT/ATR-LS 시리즈 - 분리형 전류 센서와 개폐용 코어 부품
분리형 전류 센서와 개폐용 코어 부품

범위 선택

피더 정격에 맞춘⁣ 모델 4종 선정

LS 시리즈는 800 A, 1000 A, 1200 A, 1600 A 네 모델이며 범위는 모델마다 고정입니다. 피더의 상시 부하가 선택 모델 정격의 상당 부분을 차지하도록 고르면 FS 기준 정확도 1.0 %의 상대 오차가 작아지고, 기동 전류가 큰 부하는 한 단계 위 모델을 선택합니다.

800 A 이하 부하는 중형 AT/ATR-MS를, 2000 A 관통형은 AT/ATR-FL을 선택합니다.

루프 전원

출력 제한과⁣ 루프 부하 계산

루프 부하는 750 Ω 미만으로 구성합니다

24 VDC 공칭(12~32 VDC) 전원에서 출력 제한은 23 mA이고 허용 부하는 24 VDC 기준 750 Ω 미만입니다. PLC 입력 저항과 배선 저항을 합산해 이 값을 넘지 않도록 구성하며, 전원 전압이 낮을수록 허용 부하가 줄어드는 점을 감안합니다.

사양

800~1600 A⁣ 대형 분할형 사양

항목사양
범위 (모델별 고정)800 · 1000 · 1200 · 1600 A
출력 신호4~20 mA 루프 전원 (평균 응답 또는 True RMS)
전원24 VDC 공칭 (12~32 VDC)
출력 제한23 mA
출력 임피던스24 VDC에서 750 Ω 미만
정확도1.0 % FS
응답 시간600 ms (90 % 계단)
주파수AT 50/60 Hz (평균 응답) / ATR 20~400 Hz (True RMS)
절연Designed for UL 508 (절연 전압 수치 미기재)
케이스 / 설치LS 분할형, 하단 단자, DIN 레일 고정, UL94 V-0 난연
동작 환경-20 ~ 50 °C, 0~95 % RH (결로 없음)
승인 문구 / 환경 지침UL/cUL / RoHS 2011/65/EU 적합 표기

활용 분야

대용량 배전 회로의⁣ 계측 현장

  • 대형 부스바 감시 — 최대 1600 A까지 부스바 전류를 끊지 않고 측정합니다.
  • 배전반 피더 기록 — 피더별 전류를 4~20 mA로 기록 장치에 전송합니다.
  • 인버터 피더 — ATR로 VFD와 SCR 출력 전류를 실효값으로 측정합니다.
  • 자동화 시스템 연결 — 4~20 mA 입력을 가진 제어 시스템에 연결합니다.
  • 설치 후 점검 — live zero 출력으로 배선 연결 상태를 확인합니다.

선택 가이드

전류 범위와⁣ 설치 방식별 선택

이럴 때 (현장 조건)권장 모델선택 이유
800~1600 A 피더를 끊지 않고 계측할 때AT/ATR-LS모델별 고정 범위의 대형 분할형입니다.
800 A 이하 피더일 때AT/ATR-MS200~800 A의 중형 분할형입니다.
2000 A급을 관통시킬 수 있을 때AT/ATR-FL100~2000 A를 점퍼로 선택하는 관통형입니다.
코일을 감는 방식이 맞을 때ATCR500 · 1000 · 1500 · 2000 A 모델별 고정 플렉시블 코일입니다.

구성·옵션

AT/ATR-LS 모델과⁣ 주문 코드 구성

모델범위
AT8 / ATR8-420-24L-LS0~800 A
AT10 / ATR10-420-24L-LS0~1000 A
AT12 / ATR12-420-24L-LS0~1200 A
AT16 / ATR16-420-24L-LS0~1600 A
  • 주문 코드 구조 — 측정 방식(공란 또는 R), 범위(8·10·12·16), 출력(420), 전원(24L), 케이스(LS) 순서입니다.
  • DIN 레일 액세서리는 NK 액세서리 키트로 별도 구성합니다.
