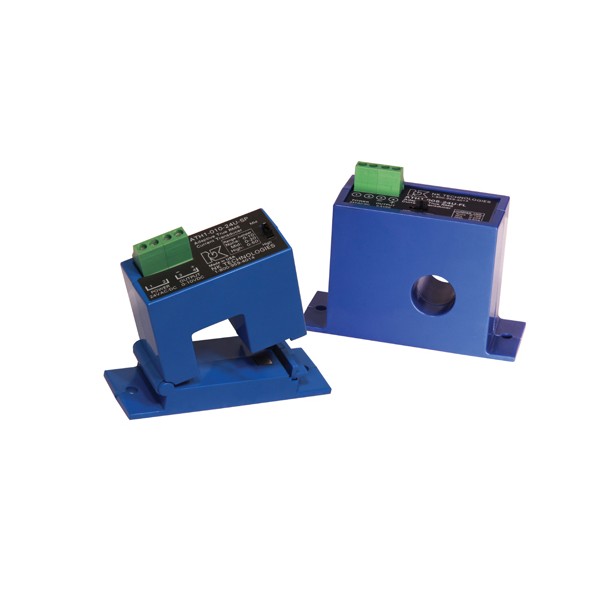

NK Technologies AC 전류 센서

NK Technologies AC 전류 센서

MODEL
ATH 시리즈
브랜드
NK TECHNOLOGIES
제품 자료
제품문의 구매하기

SCR 히터의 켜짐·꺼짐 전류를
RMS로 읽는 트랜스듀서

NK Technologies ATH 시리즈 버스트 점호 SCR용 AC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ATH 시리즈는 제로 크로싱 버스트 점호 SCR 히터의 켜짐·꺼짐 전류를 RMS로 출력하는 AC 전류 트랜스듀서(전류 변환기)입니다. 2~200 A 범위를 점퍼로 선택하고 4–20 mA 또는 0–5·0–10 VDC 신호로 PLC에 전달합니다.

정확도는 1.0 % FS, 응답 시간은 최대 600 ms, 측정 주파수는 40–400 Hz입니다. 히터 엘리먼트 단선을 전류 감소로 포착하는 이 제품은 (주)테솔이 국내에 공식 공급합니다.

최대 600 ms

응답 시간

40–400 Hz

측정 주파수 범위

22–26 V

24 VAC/DC 전원 허용 범위

1270 VAC

입력과 출력 사이 절연(UL listed)

특징

버스트 점호 대응과
케이스 선택

특징설명
버스트 점호 대응정현파와 제로 크로스 버스트 점호 전류에서 RMS 값을 출력합니다.
히터 단선 감시히터 엘리먼트 하나가 끊어지면 전류가 줄어드는 것으로 이상을 파악합니다.
점퍼 범위 선택2 A부터 200 A까지 점퍼로 범위를 선택합니다.
영점·스팬 조정 불필요가변저항이 없어 현장 조정이 생기지 않습니다.

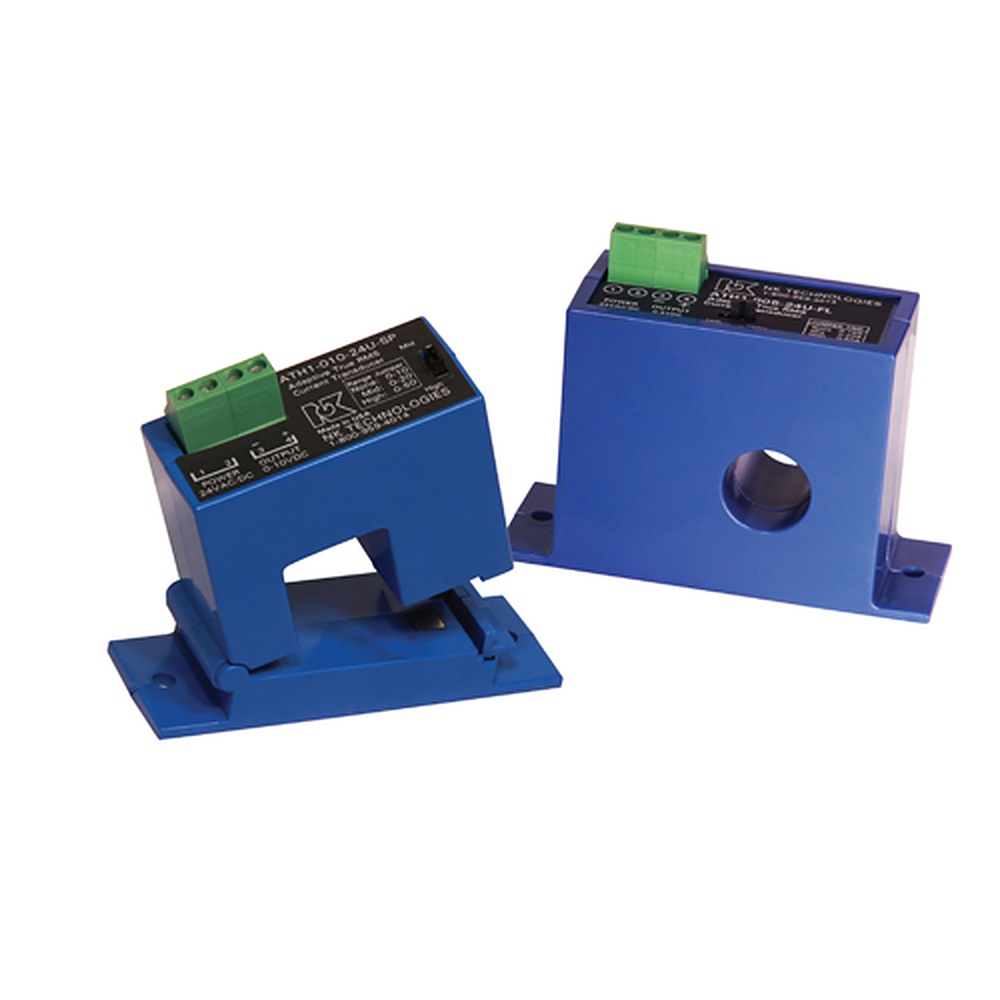

분할형·관통형배선을 끊지 않는 SP 분할형과 FL 관통형 중에서 선택합니다.
120 VAC 전원FL 관통형은 120 VAC (108–132 V) 전원도 선택합니다.
자기적 절연입력과 출력이 자기적으로 분리됩니다.

SCR 전류 측정

켜진 구간까지
RMS로 계산

버스트 점호 SCR은 전류를 몇 주기씩 켜고 끕니다. 평균 응답형 센서는 이 파형에서 출력이 흔들리지만, ATH는 켜진 구간을 포함해 RMS로 계산하므로 히터 전류를 안정적으로 출력합니다.

히터 엘리먼트 단선 감지

여러 엘리먼트를 병렬로 사용하는 히터에서 하나가 끊어지면 전체 전류가 줄어듭니다. ATH 출력 값의 감소를 PLC에서 감시하면 가동 중 이상을 발견해 불량 자재가 쌓이는 것을 막습니다.

전원과 설치

전원 두 종류와
케이스 두 종류

24 VAC/DC(22–26 V) 전원은 분할형과 관통형 모두에 적용되고, 120 VAC는 FL 관통형에만 적용됩니다. FL의 창 지름은 Ø 19.0 mm이며 마운팅 피트나 DIN 레일 브래킷으로 설치합니다.

출력 3종의 부하 조건

4–20 mA 출력은 500 Ω 이하, 전압 출력은 10 kΩ 이상의 부하에 연결합니다.

사양

입력 범위군별
모델과 공통 사양

항목ATH0ATH1ATH2
입력 범위2 A · 5 A10 A · 20 A · 50 A100 A · 150 A · 200 A

시리즈 공통 사양

항목사양
출력4–20 mA (최대 500 Ω) · 0–5 VDC · 0–10 VDC (최소 10 kΩ)
전원24 VAC/DC (22–26 V) 관통형·분할형 · 120 VAC (108–132 V) 관통형만
측정 방식정현파 또는 펄스(제로 크로스 버스트 점호) 전류에서 RMS 출력
정확도1.0 % FS
응답 시간최대 600 ms
주파수40–400 Hz
절연UL listed to 1270 VAC, tested to 5 kV (입력–출력)
케이스SP 분할형 · FL 관통형 (Ø 19.0 mm) · 마운팅 피트, DIN 레일 브래킷
동작 환경-20~50 °C, 0–95 % RH (결로 없음)
승인 문구UL/cUL, CE

활용 분야

SCR 히터 계측과
설비 감시

  • 버스트 점호 SCR 히터: 켜졌다 꺼지는 히터 전류를 RMS로 측정합니다.
  • 히터 단선 감시: 엘리먼트가 끊어지면 전류 변화로 이상을 파악합니다.
  • PLC·BAS: 4–20 mA 또는 0–10 VDC 신호를 아날로그 입력에 전달합니다.
  • 공정 설비: 히터가 멈춘 채 공정이 진행되는 상황을 조기에 발견합니다.

선택 가이드

SCR 제어 방식별
시리즈 선택

위상 제어 SCR이나 인버터 출력은 ATR 또는 ATPR, 정속 부하는 AT 또는 ATP 시리즈가 맞습니다. ATH는 제로 크로싱 버스트 점호 방식에 한정하세요.

구성·옵션

주문 코드와
모델 구성

항목내용
모델별 범위ATH0: 2 A · 5 A / ATH1: 10 A · 20 A · 50 A / ATH2: 100 A · 150 A · 200 A
주문 코드 구조ATH[범위]-[420|005|010]-[24U|120]-[SP|FL]
조합 규칙120은 FL에만 적용
주문 예ATH1-420-24U-SP
