2000 A급 대형 피더의 전류를
외부 전원으로 읽는 트랜스듀서

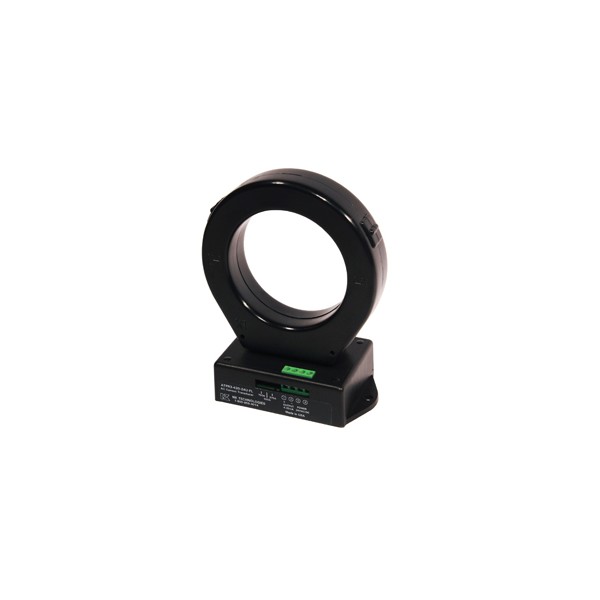

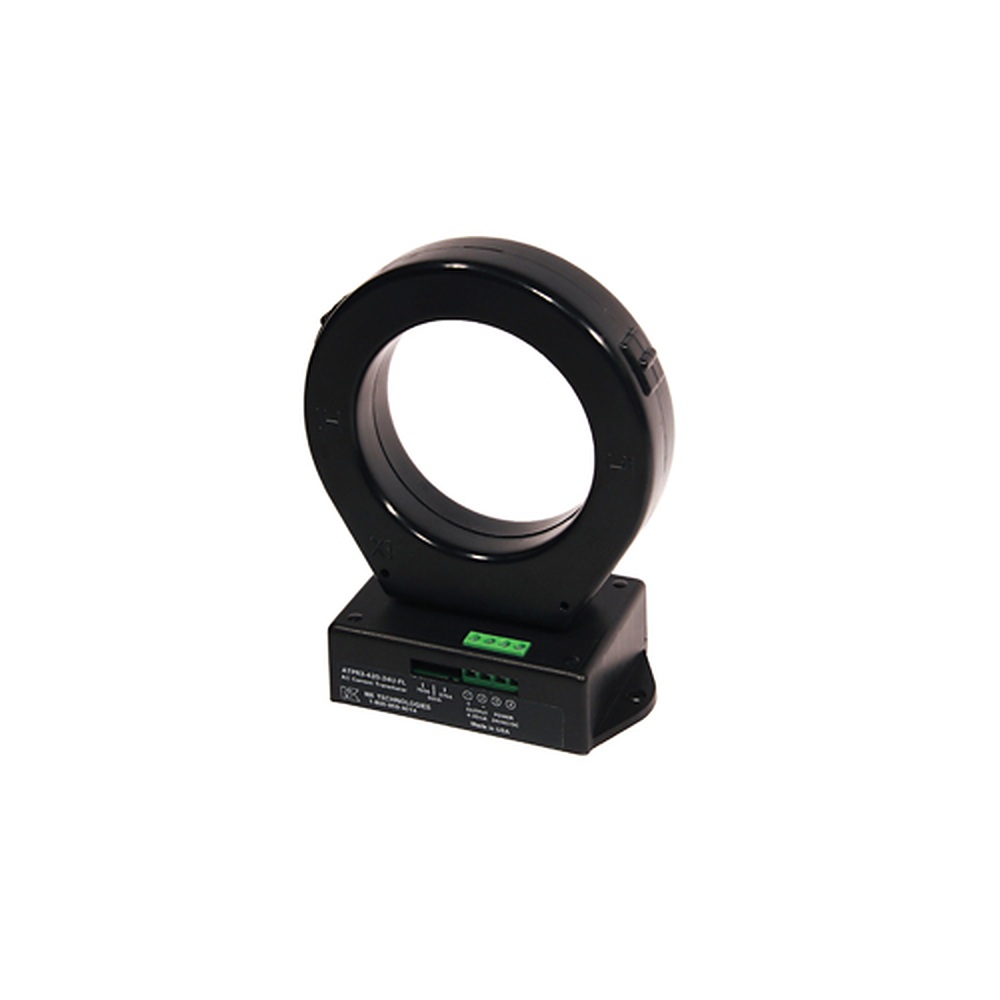

NK Technologies ATP/ATPR-FL 시리즈 대형 AC 전류 트랜스듀서

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ATP/ATPR-FL 시리즈는 120 VAC/DC 또는 24 VAC/DC 외부 전원으로 동작하는 대형 관통형 AC 전류 트랜스듀서(전류 센서)입니다. 375~2000 A 대형 피더의 전류를 0~5 VDC, 0~10 VDC 또는 4~20 mA 신호로 변환해 감시 장비에 전달합니다.

응답 시간은 평균 응답 방식인 ATP가 100 ms, True RMS 방식인 ATPR이 600 ms이며 정확도는 1.0 % FS입니다. 제어반 전원으로 바로 구동하므로 전류 센서 전용 루프 전원 공급기와 별도 제어 전원 변압기를 두지 않아도 됩니다. 이 트랜스듀서는 (주)테솔이 국내에 공식 공급합니다.

375 ~ 2000 A

모델별 3단계 스위치 선택 범위

1.0 % FS

모델 공통 정확도

3종

0~5 VDC · 0~10 VDC · 4~20 mA

5 kV

입출력 절연 시험 전압

특징

대형 피더를 위한
창과 범위 선택

핵심 특징현장에서 달라지는 점
대형 관통 창굵은 도체나 전선 다발을 창으로 통과시켜 측정하므로 대형 피더에도 별도 분류용 변류기를 달지 않습니다.
스위치로 고르는 범위모델마다 세 가지 범위를 스위치로 바꿀 수 있고 영점·스팬 가변 저항이 없어, 범위를 조정할 때 재교정 작업이 따르지 않습니다.
출력 3종 중 주문 선택0~5 VDC, 0~10 VDC, 4~20 mA 가운데 연결할 입력 장비에 맞는 신호로 주문하므로 별도 신호 변환기가 필요 없습니다.
제어반 전원으로 직접 구동120 VAC/DC 또는 24 VAC/DC를 그대로 받아 구동하므로 전류 센서 전용 전원 계통을 새로 설계하지 않습니다.
ATPR True RMS 방식VFD와 SCR 출력처럼 일그러진 파형에서도 실효값을 측정해 인버터 출력단 계측에 적합합니다.
삽입 손실 없는 자기 절연회로에 전압 강하를 주지 않고 입력과 출력을 자기적으로 분리하므로 계측 신호가 주 회로에 영향을 주지 않습니다.

범위 선택

정격 전류에 맞춘
범위와 모델 선정

ATP3/ATPR3는 375 A, 500 A, 750 A 범위를, ATP4/ATPR4는 1000 A, 1333 A, 2000 A 범위를 스위치로 선택합니다. 정확도가 FS 기준이므로 상시 부하가 선택 범위의 중간 이상에 오도록 고르면 측정값의 상대 오차가 작아집니다. 기동 전류까지 확인하려면 한 단계 높은 범위를 선택하세요.

표기된 범위는 375 A부터이므로 200 A 이하 부하는 소형 AT·ATR 시리즈로 구성합니다.

파형과 출력

ATP·ATPR 및
출력 신호 선택

정현파 부하는 40~100 Hz에서 100 ms로 반응하는 ATP로, 인버터·SCR 출력처럼 왜곡된 파형은 10~400 Hz를 다루는 ATPR로 구성합니다. 출력은 상한이 112 %로 제한되며 전압 출력 모델은 연결 부하 25 kΩ 이상, 전류 출력 모델은 500 Ω 이하를 지켜야 합니다.

인버터 출력단에는 ATPR을 적용합니다

VFD 출력 전류는 파형이 왜곡되어 평균 응답 방식이 실제 실효값과 어긋나기 쉽습니다. ATPR은 True RMS 방식이어서 모터 피더의 인버터 2차측 전류를 실효값으로 측정하고, 응답은 600 ms로 느린 대신 파형 오차가 작습니다.

사양

375~2000 A
대형 관통형 사양

항목사양
범위 (스위치 선택)ATP3/ATPR3: 375 · 500 · 750 A / ATP4/ATPR4: 1000 · 1333 · 2000 A
전원120 VAC/DC (108~132 V) 또는 24 VAC/DC (22~26 V)
소비전력2 VA 미만
출력 신호-005: 0~5 VDC / -010: 0~10 VDC / -420: 4~20 mA
출력 제한112 % (5.6 V / 11.2 V / 22.4 mA)
출력 임피던스전압 출력 25 kΩ 이상 / 전류 출력 500 Ω 이하
측정 방식ATP: 평균 응답 / ATPR: True RMS
정확도1.0 % FS
응답 시간ATP 100 ms / ATPR 600 ms (10~90 % 계단)
주파수ATP 40~100 Hz (정현파) / ATPR 10~400 Hz
절연UL listed 600 VAC, 5 kV 시험
케이스FL 대형 관통형, UL94 V-0 난연
단자데드프런트 캡티브 나사 단자, 12~22 AWG (단선·연선)
동작 환경-20 ~ 50 °C, 0~95 % RH (결로 없음)
승인 문구Designed for UL/cUL and CE approval

활용 분야

대용량 피더와
인버터 계측 현장

  • 대형 인입 피더 — 375 A 이상 굵은 도체의 전류를 제어반 신호로 변환합니다.
  • AC 제어 전원 패널 — 120 VAC/DC 또는 24 VAC/DC 제어반에 바로 설치합니다.
  • 인버터 출력 — ATPR로 VFD 출력 전류를 실효값으로 측정합니다.
  • 모터 피더 감시 — 대용량 모터 회로의 부하 전류를 기록 장비로 전송합니다.
  • 전압 입력 장비 — 0~5 · 0~10 VDC 입력을 가진 장비에 직접 연결합니다.

선택 가이드

전류 범위와
전원별 권장 시리즈

이럴 때 (현장 조건)권장 모델선택 이유
200 A 이하 부하를 측정할 때AT · ATR 소형2~200 A를 점퍼로 선택하고 4~20 mA 루프 전원을 사용합니다.
루프 전원 4~20 mA로 충분한 100~2000 A일 때AT/ATR-FL점퍼로 범위를 고르는 24 VDC 루프 전원형 대형 관통형입니다.
제어반 AC 전원을 쓰고 전압 출력이 필요할 때ATP/ATPR-FL120 VAC/DC 또는 24 VAC/DC 전원으로 0~5·0~10 VDC까지 출력합니다.
운전 중인 대형 피더에 끼워야 할 때AT/ATR-LS800~1600 A를 분할형으로 설치합니다.

구성·옵션

모델과 주문 코드
구성 방법

모델범위
ATP3 / ATPR3375 · 500 · 750 A
ATP4 / ATPR41000 · 1333 · 2000 A
  • 주문 코드 구조 — ATP[R]-[3|4]-[005|010|420]-[24U|120]-FL 형식이며 R은 True RMS, 3·4는 범위 군을 뜻합니다.
  • 출력 코드 — 005는 0~5 VDC, 010은 0~10 VDC, 420은 4~20 mA입니다.
  • 전원 코드 — 24U는 24 VAC/DC, 120은 120 VAC/DC입니다.
  • 예시 — ATPR-3-420-120-FL은 True RMS, 375·500·750 A, 4~20 mA, 120 VAC/DC 구성입니다.
