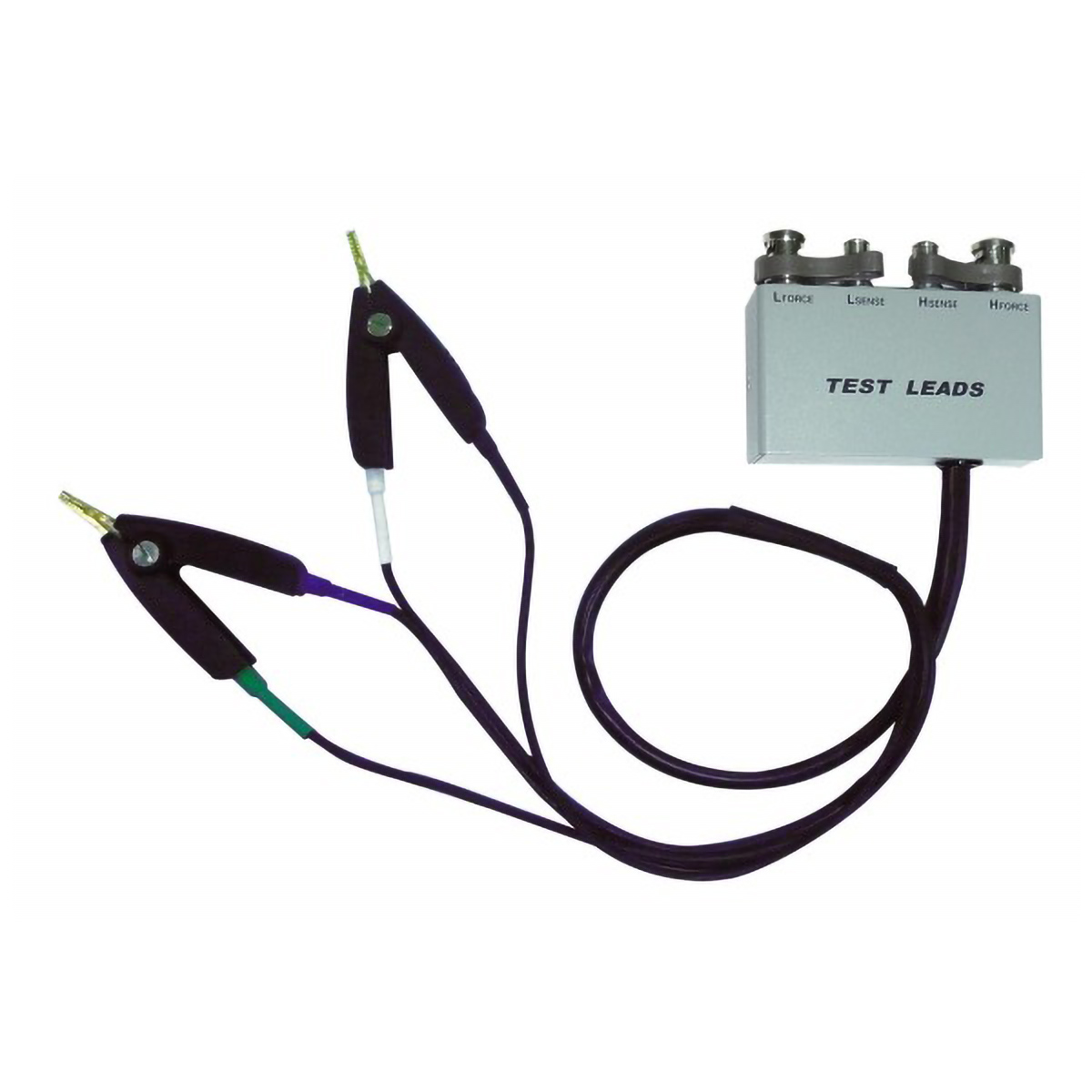

GW Instek 켈빈 클립(4선) 테스트 리드 LCR-06B

MODEL: LCR-06B
브랜드: GWINSTEK
제품 자료: 종합 카달로그

종합 카달로그

제품문의 구매하기

부품 형태에 맞춰 골라
LCR 미터에 잇는 테스트 픽스처

GW Instek LCR-05 · 06B · 07 · 08 · 12 · 15 테스트 픽스처

견적 받기

GW Instek LCR-05·06B·07·08·12·15는 LCR 미터와 측정 부품 사이를 잇는 테스트 픽스처와 리드(LCR Test Fixture)입니다. 리드 부품용 4선 픽스처, 2선 악어 클립, SMD 칩 트위저, 켈빈 클립, 칩 테스트 픽스처 가운데 부품 형태에 맞는 모델로 DC~1 MHz 또는 DC~10 MHz 측정을 구성합니다.

4선 구조는 리드 저항을 제외한 부품 값만 읽으며, LCR-12와 LCR-15는 주파수 상한이 10 MHz입니다. 부품 크기와 측정 주파수에 맞춰 고를 수 있는 이 픽스처는 (주)테솔이 국내에 공식 공급합니다.

DC ~ 10 MHz

LCR-12와 LCR-15 주파수 상한

±45 V

LCR-06B와 LCR-15 최대 전압

4선

LCR-05 · 06B · 08 · 12 · 15 구조

0201 ~ 1812

LCR-15 적용 SMD 칩 크기

특징

부품 형태별로 나뉘는
접촉 방식

핵심 특징	현장에서 달라지는 점
리드 부품용 4선 픽스처(LCR-05)	축형·방사형 리드 부품을 꽂아 4선으로 측정하므로 리드 접촉 저항이 값에 섞이지 않습니다.
2선 악어 클립(LCR-07)	일반 부품을 빠르게 집어 고임피던스 측정을 할 수 있으며, 2선 측정은 낮은 C나 높은 R 부품에 적용합니다.
SMD 칩 트위저(LCR-08)	작은 칩 부품을 집어 측정하므로 납땜 전 소자 선별이 빨라집니다.
켈빈 클립(LCR-06B, LCR-12)	4선 켈빈 클립이 낮은 임피던스 부품의 접촉 저항 오차를 줄입니다.
GND 라인 포함(LCR-12)	켈빈 리드에 GND 라인을 더해 10 MHz 대역 측정의 안정성을 높입니다.
칩 테스트 픽스처(LCR-15)	0201부터 1812까지의 칩을 고정해 측정하므로 손으로 집을 때의 접촉 편차를 줄입니다.

측정 방식

2선·4선 방식과
주파수 상한 선택

낮은 임피던스 부품은 4선 켈빈 방식(LCR-05, 06B, 08, 12, 15)으로 리드 저항을 제외하고 측정하며, 낮은 C나 높은 R 부품에는 2선 악어 클립(LCR-07)이 적합합니다. 측정 주파수가 1 MHz를 넘으면 DC~10 MHz를 지원하는 LCR-12 또는 LCR-15를 선택하세요. LCR-12는 LCR-8000G 시리즈에 맞춘 모델입니다.

칩 부품은 크기와 고정 방식으로 선택

손으로 집어 빠르게 측정하려면 LCR-08 트위저를, 칩을 고정해 반복 측정하려면 LCR-15 칩 테스트 픽스처를 사용합니다. LCR-15는 0201~1812 크기 칩에 적합하며 DC~10 MHz, ±45 V 사양입니다.

사양

LCR 픽스처 6개 모델 비교 사양

항목	LCR-05	LCR-06B	LCR-07	LCR-08	LCR-12	LCR-15
품번(코드)	1734669529	1734669134	1734669433	1734669355	1734669291	1734668903
유형	테스트 픽스처	테스트 픽스처	테스트 픽스처	테스트 픽스처	테스트 픽스처	테스트 픽스처
측정선	4선	4선	2선	4선	4선	4선
접촉 형태	축형·방사형 리드 부품	켈빈 클립	악어 클립	SMD / 칩 트위저	켈빈 클립 (GND 라인 포함)	SMD / 칩 테스트 픽스처
주파수	DC ~ 1 MHz	DC ~ 1 MHz	DC ~ 1 MHz	DC ~ 1 MHz	DC ~ 10 MHz	DC ~ 10 MHz
최대 전압	±35 V	±45 V	±35 V	±35 V	±35 V	±45 V
적용 칩 크기	해당 없음	해당 없음	해당 없음	해당 없음	해당 없음	0201 ~ 1812
적용 기종	LCR-800 / 6000 / 8000G 시리즈	LCR-800 / 6000 / 8000G 시리즈	LCR-800 / 6000 / 8000G 시리즈	LCR-800 / 6000 / 8000G 시리즈	LCR-8000G 시리즈 (LCR-8110G / 8105G / 8101G)	LCR-800 / 6000 / 8000G 시리즈
용도	축형·방사형 리드 부품 측정	켈빈 클립 테스트 리드	일반 부품 측정용 테스트 리드, 고임피던스 측정에 유용, 낮은 C 또는 높은 R에 2선 측정 적용	SMD / 칩 트위저	GND 라인이 있는 켈빈 클립 테스트 리드	SMD / 칩 테스트 픽스처

활용 분야

부품 형태가 많은
LCR 측정 현장

리드 부품 선별 — 축형·방사형 리드 부품을 픽스처에 꽂아 4선으로 측정합니다.
일반 부품 측정 — 악어 클립으로 부품을 빠르게 집어 값을 읽습니다.
SMD 칩 선별 — 작은 칩 부품을 집거나 고정해 인덕턴스와 정전용량을 측정합니다.
10 MHz 대역 측정 — LCR-12와 LCR-15로 주파수 상한을 넓힙니다.

선택 가이드

부품 형태에 맞는
LCR 픽스처 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
리드가 있는 부품을 측정할 때	LCR-05	축형·방사형 리드 부품용 4선 픽스처입니다.
일반 부품을 악어 클립으로 측정할 때	LCR-07	2선 구조이며 고임피던스 측정에 맞습니다.
SMD 칩을 집어 측정할 때	LCR-08	4선 칩 트위저여서 작은 SMD 칩을 집은 채 바로 측정합니다.
SMD 칩을 고정해 측정할 때	LCR-15	0201~1812 칩을 고정하고 DC~10 MHz를 지원합니다.
켈빈 4선 측정이 필요할 때	LCR-06B (1 MHz까지) · LCR-12 (10 MHz까지)	LCR-06B와 LCR-12 모두 켈빈 4선이며, 12는 GND 라인이 포함됩니다.

구성·옵션

모델별 구성

모델	구성	주파수	최대 전압	적용 기종
LCR-05	4선 픽스처 (axial · radial 리드 부품)	DC ~ 1 MHz	±35 V	LCR-800 / 6000 / 8000G 시리즈
LCR-06B	4선 켈빈 클립 테스트 리드	DC ~ 1 MHz	±45 V	LCR-800 / 6000 / 8000G 시리즈
LCR-07	2선 악어 클립 (일반 부품 측정용 테스트 리드)	DC ~ 1 MHz	±35 V	LCR-800 / 6000 / 8000G 시리즈
LCR-08	4선 SMD / 칩 트위저	DC ~ 1 MHz	±35 V	LCR-800 / 6000 / 8000G 시리즈
LCR-12	4선 켈빈 클립 (GND 라인 포함)	DC ~ 10 MHz	±35 V	LCR-8000G 시리즈 (LCR-8110G / 8105G / 8101G)
LCR-15	4선 SMD / 칩 테스트 픽스처	DC ~ 10 MHz	±45 V	LCR-800 / 6000 / 8000G 시리즈

켈빈 클립이 달린 4선 테스트 리드

LCR 픽스처와 함께 보는
LCR 측정 액세서리

LCR-08과 LCR-15 중 작은 SMD 칩에는 어떤 모델이 적합합니까?
LCR-08은 칩을 집어 측정하는 트위저 형태입니다. 칩을 고정해서 측정하려면 LCR-15 칩 테스트 픽스처가 적합합니다.
10 MHz까지 사용할 수 있는 LCR 픽스처는 무엇입니까?
LCR-12와 LCR-15가 DC~10 MHz입니다. 나머지 네 모델은 DC~1 MHz입니다.
켈빈 클립 모델은 무엇입니까?
LCR-06B와 LCR-12입니다. 둘 다 4선 켈빈 클립이며, LCR-12는 GND 라인이 포함됩니다.
LCR 테스트 픽스처는 어느 LCR 미터에 연결합니까?
LCR-800, LCR-6000, LCR-8000G 시리즈에 연결하며 LCR-12는 LCR-8000G 시리즈 전용입니다.
