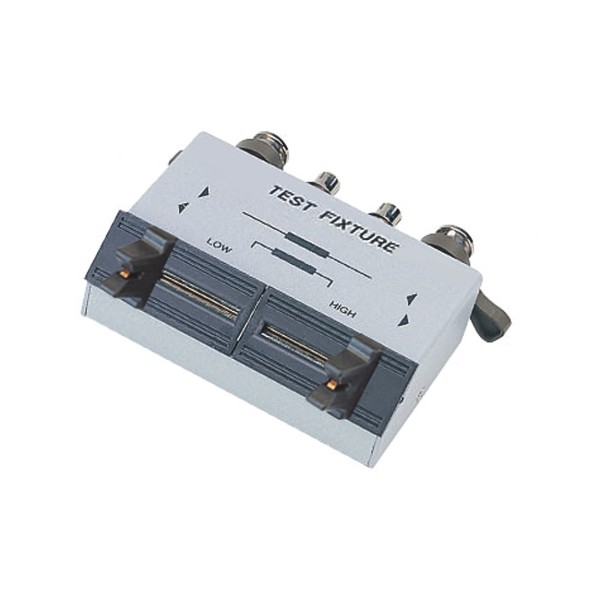

GW Instek Axial & Radial 리드 테스트 픽스쳐 LCR-05

GW Instek Axial & Radial 리드 테스트 픽스쳐 LCR-05

MODEL
LCR-05
브랜드
GWINSTEK
제품 자료
제품문의 구매하기

리드 달린 부품을 꽂아⁣ 4선으로 측정

GW Instek LCR-05 리드 부품 4선 테스트 픽스처

견적 받기

GW Instek 한국 공식 대리점

GW Instek LCR-05는 축형(axial)과 방사형(radial) 리드 부품을 꽂아 4선으로 측정하는 LCR 테스트 픽스처(LCR Test Fixture)입니다. 리드 접촉 저항이 측정값에 섞이지 않습니다. DC~1 MHz, 최대 ±35 V이며 LCR-800 / 6000 / 8000G 시리즈에 적용합니다. (주)테솔이 국내에 공식 공급합니다.

4선

측정 구조

DC ~ 1 MHz

주파수

±35 V

최대 전압

axial·radial

리드 형태

사양

LCR-05 사양

항목내용
유형테스트 픽스처
측정선4선
접촉 형태축형·방사형 리드 부품
주파수DC ~ 1 MHz
최대 전압±35 V
적용 기종LCR-800 / 6000 / 8000G 시리즈

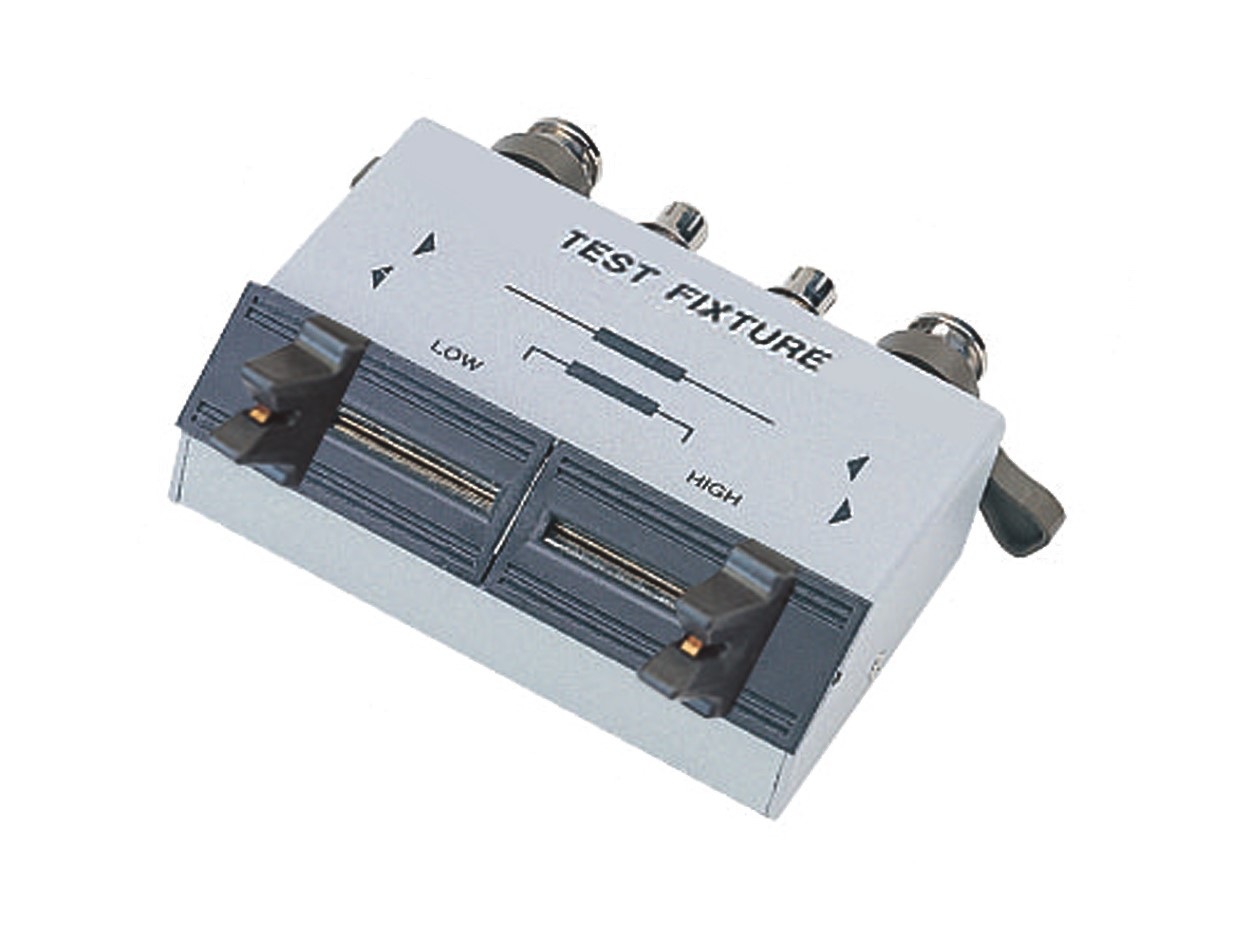

GWINSTEK LCR-05 - 리드 부품을 끼워 측정하는 테스트 픽스처
리드 부품을 끼워 측정하는 테스트 픽스처

사용 조건

리드 부품 접촉

픽스처에 리드 부품을 꽂으면 4선으로 연결되어 접촉 저항이 값에 들어가지 않습니다. 낮은 임피던스 부품도 이 방식으로 측정합니다.

활용 분야

LCR-05 측정 대상

  • 리드 부품 선별 — 축형·방사형 부품을 4선으로 측정합니다.

같은 계열

LCR-05와 접촉 방식이 다른⁣ 픽스처

  • LCR-06B — 4선 켈빈 클립 테스트 리드, DC~1 MHz, ±45 V
  • LCR-07 — 2선 악어 클립 테스트 리드, DC~1 MHz, ±35 V
  • LCR-08A — 4선 SMD 칩 트위저, DC~1 MHz, ±35 V
  • LCR-12 — 4선 켈빈 클립(GND 라인 포함), DC~10 MHz, LCR-8000G용
  • LCR-15 — 4선 SMD 칩 테스트 픽스처 0201~1812, DC~10 MHz, ±45 V
