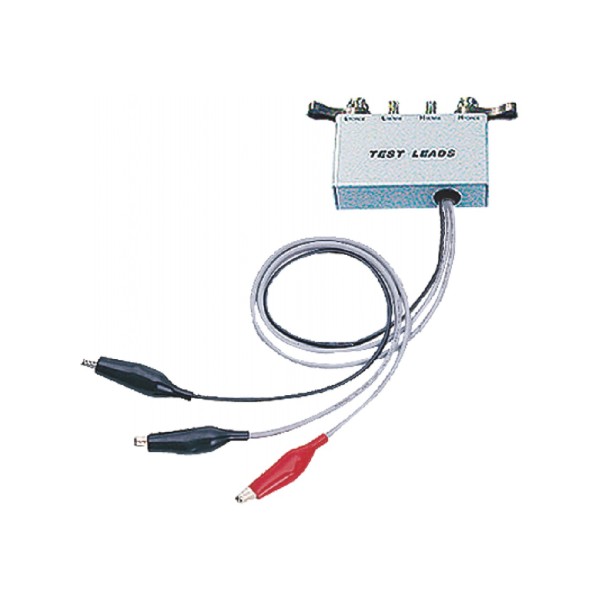

GW Instek 악어 클립(2선) 테스트 리드 LCR-07

GW Instek 악어 클립(2선) 테스트 리드 LCR-07

MODEL
LCR-07
브랜드
GWINSTEK
제품 자료
제품문의 구매하기

부품 형태에 맞춰 골라
LCR 미터에 잇는 테스트 픽스처

GW Instek LCR-05 · 06B · 07 · 08 · 12 · 15 테스트 픽스처

견적 받기

GW Instek LCR-05·06B·07·08·12·15는 LCR 미터와 측정 부품 사이를 잇는 테스트 픽스처와 리드(LCR Test Fixture)입니다. 리드 부품용 4선 픽스처, 2선 악어 클립, SMD 칩 트위저, 켈빈 클립, 칩 테스트 픽스처 가운데 부품 형태에 맞는 모델로 DC~1 MHz 또는 DC~10 MHz 측정을 구성합니다.

4선 구조는 리드 저항을 제외한 부품 값만 읽으며, LCR-12와 LCR-15는 주파수 상한이 10 MHz입니다. 부품 크기와 측정 주파수에 맞춰 고를 수 있는 이 픽스처는 (주)테솔이 국내에 공식 공급합니다.

DC ~ 10 MHz

LCR-12와 LCR-15 주파수 상한

±45 V

LCR-06B와 LCR-15 최대 전압

4선

LCR-05 · 06B · 08 · 12 · 15 구조

0201 ~ 1812

LCR-15 적용 SMD 칩 크기

특징

부품 형태별로 나뉘는
접촉 방식

핵심 특징현장에서 달라지는 점
리드 부품용 4선 픽스처(LCR-05)축형·방사형 리드 부품을 꽂아 4선으로 측정하므로 리드 접촉 저항이 값에 섞이지 않습니다.
2선 악어 클립(LCR-07)일반 부품을 빠르게 집어 고임피던스 측정을 할 수 있으며, 2선 측정은 낮은 C나 높은 R 부품에 적용합니다.
SMD 칩 트위저(LCR-08)작은 칩 부품을 집어 측정하므로 납땜 전 소자 선별이 빨라집니다.
켈빈 클립(LCR-06B, LCR-12)4선 켈빈 클립이 낮은 임피던스 부품의 접촉 저항 오차를 줄입니다.
GND 라인 포함(LCR-12)켈빈 리드에 GND 라인을 더해 10 MHz 대역 측정의 안정성을 높입니다.
칩 테스트 픽스처(LCR-15)0201부터 1812까지의 칩을 고정해 측정하므로 손으로 집을 때의 접촉 편차를 줄입니다.

측정 방식

2선·4선 방식과
주파수 상한 선택

낮은 임피던스 부품은 4선 켈빈 방식(LCR-05, 06B, 08, 12, 15)으로 리드 저항을 제외하고 측정하며, 낮은 C나 높은 R 부품에는 2선 악어 클립(LCR-07)이 적합합니다. 측정 주파수가 1 MHz를 넘으면 DC~10 MHz를 지원하는 LCR-12 또는 LCR-15를 선택하세요. LCR-12는 LCR-8000G 시리즈에 맞춘 모델입니다.

칩 부품은 크기와 고정 방식으로 선택

손으로 집어 빠르게 측정하려면 LCR-08 트위저를, 칩을 고정해 반복 측정하려면 LCR-15 칩 테스트 픽스처를 사용합니다. LCR-15는 0201~1812 크기 칩에 적합하며 DC~10 MHz, ±45 V 사양입니다.

사양

LCR 픽스처 6개 모델 비교 사양

항목LCR-05LCR-06BLCR-07LCR-08LCR-12LCR-15
품번(코드)173466952917346691341734669433173466935517346692911734668903
유형테스트 픽스처테스트 픽스처테스트 픽스처테스트 픽스처테스트 픽스처테스트 픽스처
측정선4선4선2선4선4선4선
접촉 형태축형·방사형 리드 부품켈빈 클립악어 클립SMD / 칩 트위저켈빈 클립 (GND 라인 포함)SMD / 칩 테스트 픽스처
주파수DC ~ 1 MHzDC ~ 1 MHzDC ~ 1 MHzDC ~ 1 MHzDC ~ 10 MHzDC ~ 10 MHz
최대 전압±35 V±45 V±35 V±35 V±35 V±45 V
적용 칩 크기해당 없음해당 없음해당 없음해당 없음해당 없음0201 ~ 1812
적용 기종LCR-800 / 6000 / 8000G 시리즈LCR-800 / 6000 / 8000G 시리즈LCR-800 / 6000 / 8000G 시리즈LCR-800 / 6000 / 8000G 시리즈LCR-8000G 시리즈 (LCR-8110G / 8105G / 8101G)LCR-800 / 6000 / 8000G 시리즈
용도축형·방사형 리드 부품 측정켈빈 클립 테스트 리드일반 부품 측정용 테스트 리드, 고임피던스 측정에 유용, 낮은 C 또는 높은 R에 2선 측정 적용SMD / 칩 트위저GND 라인이 있는 켈빈 클립 테스트 리드SMD / 칩 테스트 픽스처

활용 분야

부품 형태가 많은
LCR 측정 현장

  • 리드 부품 선별 — 축형·방사형 리드 부품을 픽스처에 꽂아 4선으로 측정합니다.
  • 일반 부품 측정 — 악어 클립으로 부품을 빠르게 집어 값을 읽습니다.
  • SMD 칩 선별 — 작은 칩 부품을 집거나 고정해 인덕턴스와 정전용량을 측정합니다.
  • 10 MHz 대역 측정 — LCR-12와 LCR-15로 주파수 상한을 넓힙니다.

선택 가이드

부품 형태에 맞는
LCR 픽스처 선택

이럴 때 (현장 조건)권장 모델선택 이유
리드가 있는 부품을 측정할 때LCR-05축형·방사형 리드 부품용 4선 픽스처입니다.
일반 부품을 악어 클립으로 측정할 때LCR-072선 구조이며 고임피던스 측정에 맞습니다.
SMD 칩을 집어 측정할 때LCR-084선 칩 트위저여서 작은 SMD 칩을 집은 채 바로 측정합니다.
SMD 칩을 고정해 측정할 때LCR-150201~1812 칩을 고정하고 DC~10 MHz를 지원합니다.
켈빈 4선 측정이 필요할 때LCR-06B (1 MHz까지) · LCR-12 (10 MHz까지)LCR-06B와 LCR-12 모두 켈빈 4선이며, 12는 GND 라인이 포함됩니다.

구성·옵션

모델별 구성

모델구성주파수최대 전압적용 기종
LCR-054선 픽스처 (axial · radial 리드 부품)DC ~ 1 MHz±35 VLCR-800 / 6000 / 8000G 시리즈
LCR-06B4선 켈빈 클립 테스트 리드DC ~ 1 MHz±45 VLCR-800 / 6000 / 8000G 시리즈
LCR-072선 악어 클립 (일반 부품 측정용 테스트 리드)DC ~ 1 MHz±35 VLCR-800 / 6000 / 8000G 시리즈
LCR-084선 SMD / 칩 트위저DC ~ 1 MHz±35 VLCR-800 / 6000 / 8000G 시리즈
LCR-124선 켈빈 클립 (GND 라인 포함)DC ~ 10 MHz±35 VLCR-8000G 시리즈 (LCR-8110G / 8105G / 8101G)
LCR-154선 SMD / 칩 테스트 픽스처DC ~ 10 MHz±45 VLCR-800 / 6000 / 8000G 시리즈

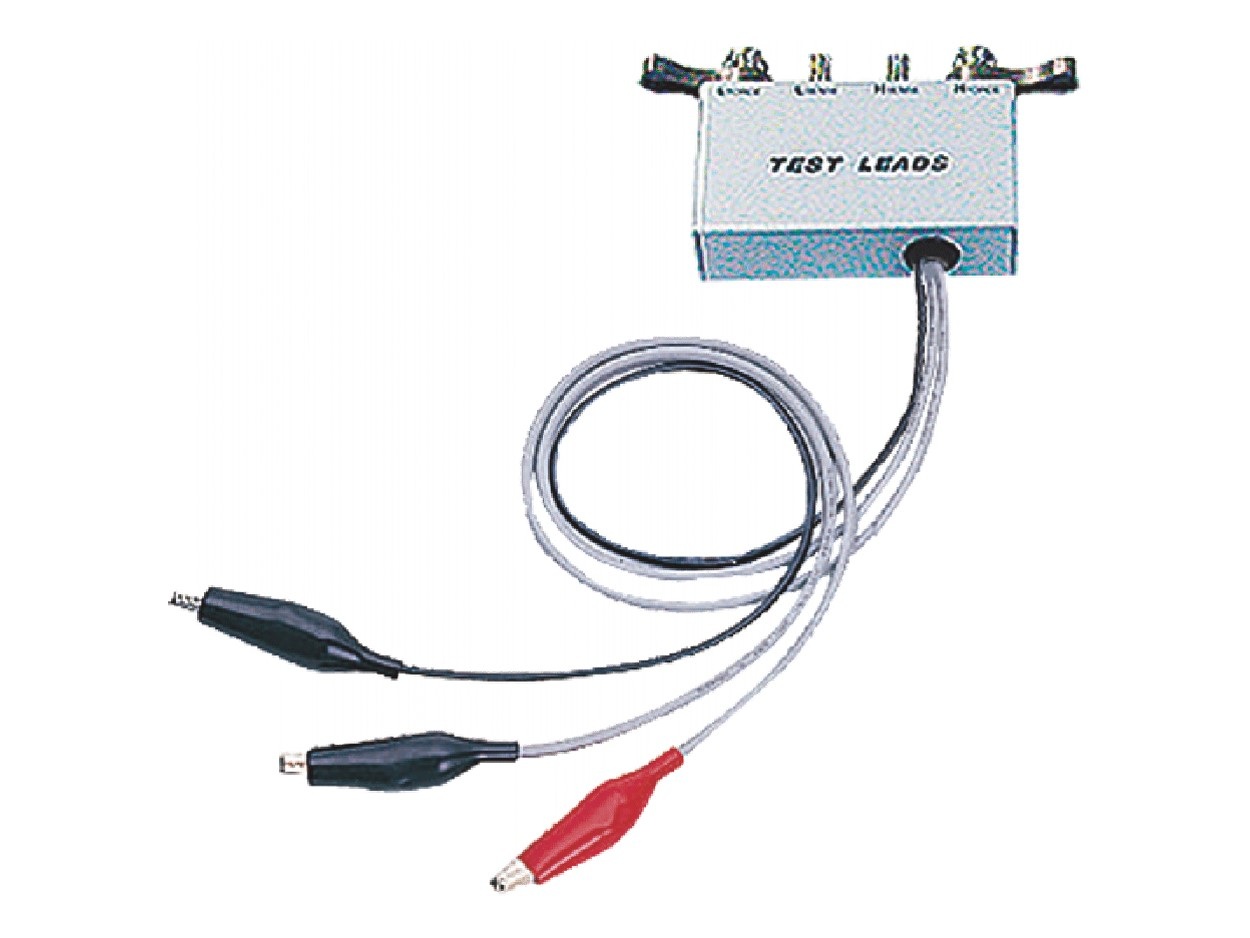

GWINSTEK LCR-07 - 악어 클립이 달린 2선 테스트 리드
악어 클립이 달린 2선 테스트 리드
