GW Instek 자동 왜율계 GAD-201G

MODEL
GAD-201G
브랜드
GWINSTEK

오디오 앰프의 왜율을⁣ 자동으로 읽는 왜율계

GW Instek GAD-201G 자동 왜율계⁣ 왜율 범위 : 0.1 ~ 100 %⁣ 기본 주파수 : 20 Hz ~ 20 kHz⁣ 왜율 입력 레벨 : 100 mVrms ~ 300 Vrms

견적 받기

GW Instek 한국 공식 대리점

GW Instek GAD-201G는 20 Hz~20 kHz 신호의 고조파 왜율(THD)을 0.1~100 % 범위에서 자동으로 읽는 자동 왜율계(Distortion Meter)입니다. 장비 자체의 잔류 왜율이 0.03 % 미만이라 오디오 앰프와 음향 기기의 왜율 시험에 사용하며, AC 전압계 기능도 겸합니다.

레벨과 왜율 레인지를 자동으로 설정하고 Hold로 값을 고정할 수 있어, 앰프 조건을 바꿔 가며 반복 시험할 때 설정 시간이 줄어듭니다. 듀얼 미터로 주파수와 전압을 한 화면에 표시하고 1 mVrms~300 Vrms를 12개 레인지로 측정합니다. 이 왜율계는 (주)테솔이 국내에 공식 공급합니다.

0.1 ~ 100 %

왜율 측정 범위, 7개 레인지

20 Hz ~ 20 kHz

주파수 범위, 3개 연속 레인지

0.03 %

잔류 왜율, 험·노이즈 포함

1 mVrms ~ 300 Vrms

ACV 12개 레인지

특징

GAD-201G 레벨·왜율⁣ 자동 설정

핵심 특징현장에서 달라지는 점
레벨·왜율 자동 설정입력 레벨과 왜율 레인지를 자동으로 설정하므로 앰프 조건을 바꿀 때마다 레인지를 수동으로 조정하는 시간이 줄어듭니다.
Auto·Hold 선택측정값을 고정해 둔 채 읽고 기록할 수 있어 흔들리는 값을 놓치지 않습니다.
듀얼 미터주파수와 전압을 한 화면에 함께 표시하므로 시험 조건을 확인하면서 왜율을 읽을 수 있습니다.
400 Hz·1 kHz·10 kHz 단축키자주 사용하는 시험 주파수를 키 하나로 설정해 반복 시험의 설정 단계를 줄입니다.
12개 ACV 레인지1 mVrms~300 Vrms를 자동 레인지로 측정해 앰프 입력부터 출력단까지 한 장비로 확인할 수 있습니다.
기본 파형·왜율 출력기본 파형(X)과 고조파 왜율(Y) 신호를 외부 모니터링 장비로 보내 파형을 함께 관찰할 수 있습니다.

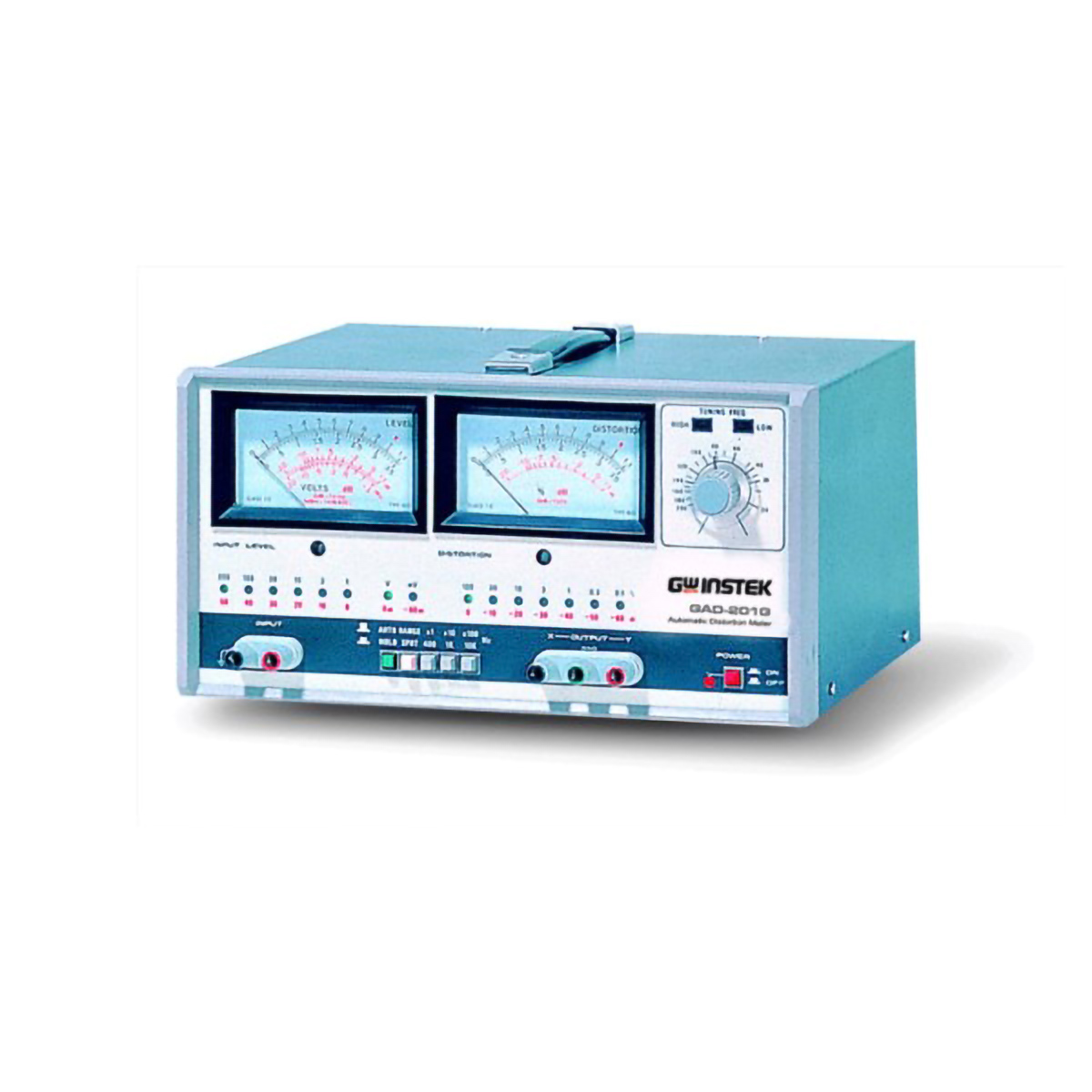

GWINSTEK GAD-201G - 아날로그 미터 두 개가 있는 자동 왜율계 전면
아날로그 미터 두 개가 있는 자동 왜율계 전면

왜율 시험

앰프 왜율 시험의⁣ 설정 요령

왜율 측정 입력 레벨은 100 mVrms~300 Vrms이고 자동 레벨 제어가 ±10 dB를 보정하므로, 앰프 출력 레벨을 바꿔 가며 레벨별 왜율을 연속으로 기록할 수 있습니다. 기본파 제거 성능이 80 dB를 넘고 장비 자체의 잔류 왜율이 0.03 % 미만이어서 0.1 % 근처의 낮은 왜율도 장비 노이즈에 묻히지 않습니다. 시험 주파수는 400 Hz, 1 kHz, 10 kHz 단축키로 설정하고, 그 밖의 값은 20 Hz~20 kHz 연속 레인지에서 맞추세요.

출력 단자

외부 장비와⁣ 파형 연동

기본 파형과 왜율 신호 출력

후면 출력 단자로 기본 파형(X)과 고조파 왜율(Y) 신호를 내보내면, 오실로스코프 같은 외부 장비에서 왜곡의 형태를 함께 관찰할 수 있습니다. 출력 임피던스는 약 600 Ω입니다.

교정 연계

GAD-201G⁣ 정기 교정 관리

왜율계는 기본파 제거 성능과 AC 전압 정확도가 시험 결과를 좌우하므로 정기 교정 주기를 시험 설비 관리 대장에 함께 등록하세요. 왜율과 AC 전압 항목이 (주)테솔의 KOLAS 인정 범위에 드는지는 먼저 확인한 뒤 안내해 드립니다.

사양

20 Hz~20 kHz⁣ 왜율·전압 사양

항목사양
왜율 범위0.1 ~ 100 %, 7개 레인지 (자동 레인지)
기본 주파수20 Hz ~ 20 kHz, 3개 연속 레인지 (미세 조정), 400 Hz · 1 kHz · 10 kHz 고정점
왜율 입력 레벨100 mVrms ~ 300 Vrms
자동 레벨 제어 범위±10 dB
기본파 제거>80 dB
2차 고조파 정확도±1 dB (기본 주파수 20 Hz ~ 20 kHz)
잔류 왜율<0.03 % (험·노이즈 포함)
전압 범위1 mVrms ~ 300 Vrms, ACV 12개 레인지 (자동 레인지)
AC 전압 주파수 응답20 Hz ~ 200 kHz ±1 dB
AC 전압 정확도풀스케일의 ±3 % (1 kHz)
잔류 노이즈<10 µV (입력 단락)
입력 임피던스100 kΩ ±10 %, <70 pF (불평형)
출력 단자기본 파형 (X) · 고조파 왜율 (Y)
출력 임피던스약 600 Ω
기능레벨 · 왜율 자동 설정, Auto · Hold 선택
주파수 고정점 키400 Hz · 1 kHz · 10 kHz 바로가기 키
표시듀얼 미터 (주파수 · 전압 동시 표시)
AC 입력 전원AC 100 V/120 V/220 V/240 V ±10 %, 50/60 Hz
소비 전력최대 25 VA
치수310(W) × 165(H) × 300(D) mm
무게약 4.6 kg
동작 조건전원 투입 후 30분 이상, +18 ~ +28 °C

활용 분야

오디오 시험이⁣ 필요한 현장

  • 오디오 앰프 시험 — 고조파 왜율을 출력 레벨별로 측정합니다.
  • 음향 기기 점검 — 20 Hz~20 kHz 신호의 왜율을 확인합니다.
  • 신호 파형 관찰 — 기본 파형과 왜율 신호를 외부 모니터링 장비로 보내 비교합니다.
  • 전압과 왜율 동시 확인 — AC 전압과 왜율을 같은 장비로 읽어 시험 조건을 기록합니다.

선택 가이드

왜율계와⁣ 다른 계측기 구분

이럴 때 (현장 조건·규격)권장 모델선택 이유
고조파 왜율을 직접 읽어야 할 때GAD-201G왜율 0.1~100 %를 자동으로 읽고 잔류 왜율이 0.03 % 미만이라 낮은 왜율도 구분합니다.
저레벨 AC 전압의 크기만 지침으로 읽을 때GVT-427B / 417B300 µV 풀스케일 감도의 아날로그 AC 밀리볼트미터입니다.
전압·전류·저항을 함께 측정할 때GDM-906x 시리즈6½자리 디지털 멀티미터로 DC·AC 전압과 전류, 저항까지 측정할 수 있습니다.

구성·옵션

GAD-201G 기본 구성

구분품목품번
본체GAD-201G 자동 왜율계GAD-201G
기본 구성전원 코드 1개-
기본 구성테스트 리드 1개GTL-103
기본 구성사용 설명서 1부-
