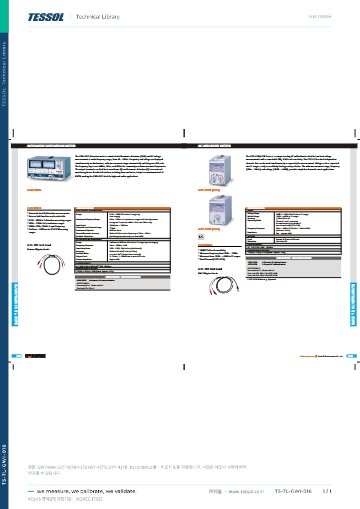

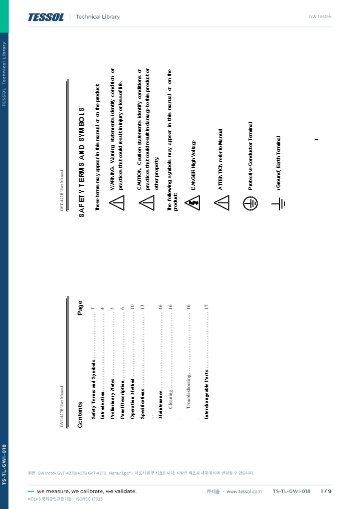

제품 자료
제품문의 구매하기

오디오 회로의 작은 신호를
바늘로 읽는 AC 밀리볼트미터

GW Instek GVT-427B · GVT-417B AC 밀리볼트미터

견적 받기

GW Instek GVT-427B·417B는 300 µV 풀스케일 감도를 100 V까지 유지하는 아날로그 AC 밀리볼트미터(AC Millivoltmeter)입니다. 10 Hz~1 MHz 신호를 -70~+40 dB의 12개 레인지로 읽어 오디오 회로와 저레벨 AC 신호를 점검합니다.

427B는 CH1과 CH2를 따로 또는 CH1 기준으로 동시에 동작시켜 두 지점의 신호 레벨을 나란히 비교할 수 있고, 417B는 1채널 구성입니다. 큰 로터리 셀렉터로 레인지를 바로 바꾸며 정확도는 풀스케일 기준 ±3 %입니다. 멀티미터로 분해하기 어려운 작은 AC 전압의 변화도 지침으로 읽을 수 있습니다. 이 밀리볼트미터는 (주)테솔이 국내에 공식 공급합니다.

300 µV

풀스케일 감도, 100 V까지 유지

12개

레인지, 로터리 셀렉터로 전환

10 Hz ~ 1 MHz

측정 주파수 범위

±3 %

풀스케일 기준 정확도

특징

작은 AC 전압을
바늘로 읽는 구조

핵심 특징현장에서 달라지는 점
300 µV 풀스케일 감도디지털 멀티미터로 분해하기 어려운 낮은 AC 전압까지 100 V 풀스케일 범위에서 같은 감도로 읽습니다.
-70 ~ +40 dB, 12개 레인지전압과 dB 눈금을 12개 레인지로 나누어 신호 레벨 변화를 dB 단위로 바로 비교합니다.
10 Hz ~ 1 MHz 대역20 Hz~200 kHz ±3 %, 10 Hz~1 MHz ±10 %(기준 1 kHz)의 주파수 응답으로 오디오 대역 전체를 한 장비에서 점검합니다.
로터리 레인지 셀렉터큰 셀렉터를 돌려 레인지를 바꾸므로 시험 중에도 장갑을 낀 채 조작이 쉽습니다.

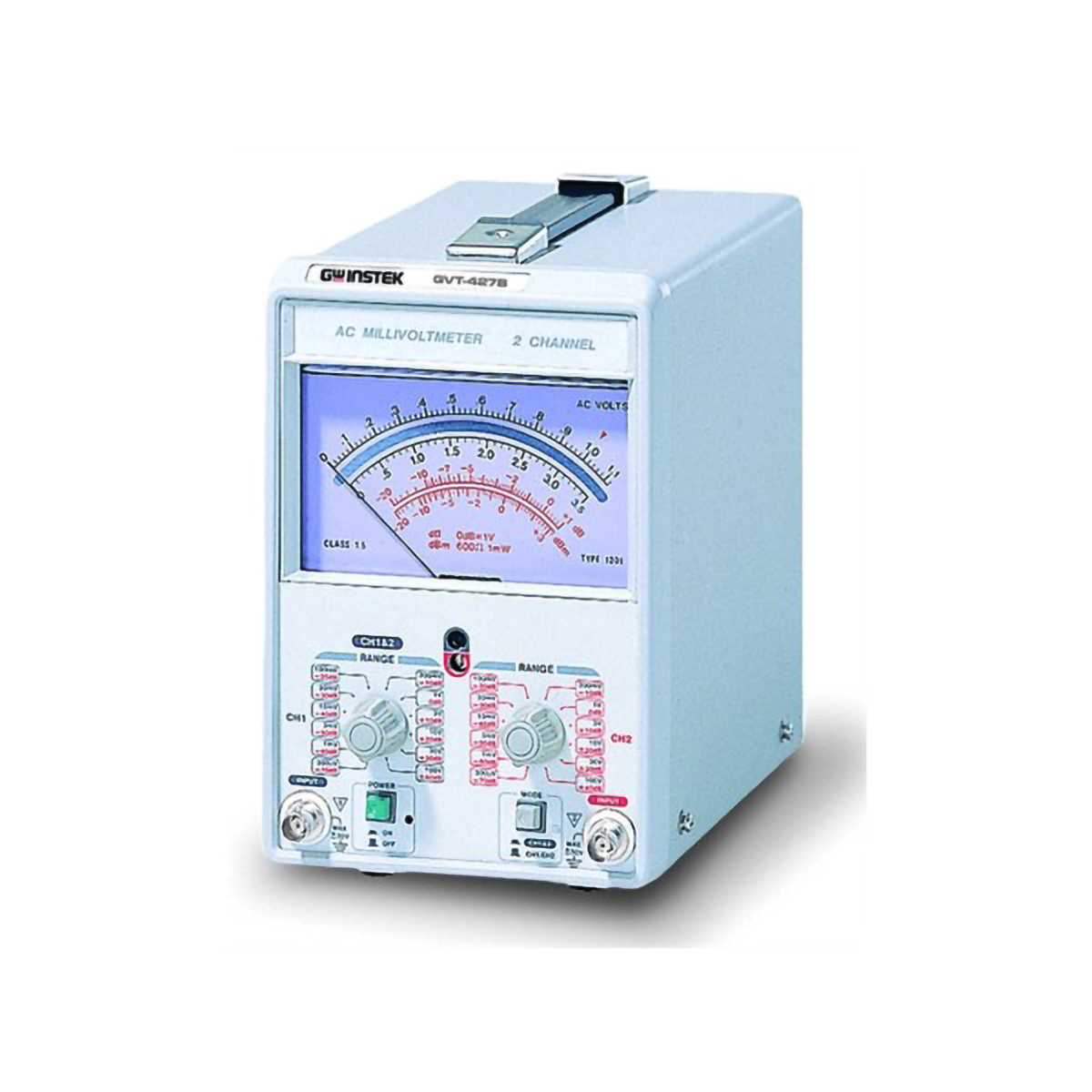

2채널 구성(427B)CH1과 CH2를 따로 또는 함께 읽어 두 지점의 신호 레벨 차이를 곧바로 확인합니다.
모니터 출력풀스케일에서 약 0.1 Vrms, 왜곡 2 % 이내의 출력이 나오므로 파형 확인 장비를 연결할 수 있습니다.

지침 판독

지침 눈금으로
읽는 AC 레벨

전압 눈금 300 µV~100 V와 dB 눈금 -70~+40 dB를 12개 레인지가 나누어 담당합니다. 신호 크기에 맞춰 셀렉터를 돌려 지침이 눈금 중간 이상에 오는 위치를 찾으세요. 풀스케일 기준 정확도가 ±3 %이므로 지침이 눈금 끝에 가까울수록 읽기 오차가 작아집니다.

채널 구성

두 채널로 비교하는
신호 레벨

오디오 신호 옆에서 읽는 레벨

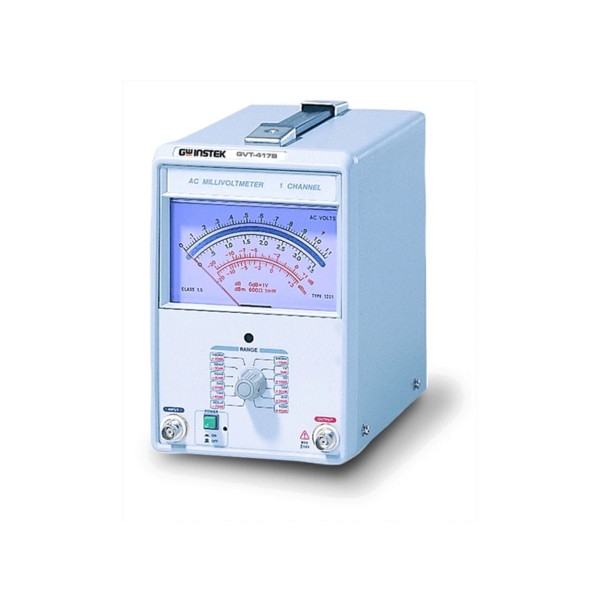

427B는 두 채널을 별도로 또는 CH1 기준으로 동시에 동작시켜 증폭기 입력과 출력 같은 두 지점의 신호를 나란히 비교할 수 있습니다. 417B는 CH1 한 채널만 동작하는 구성으로 한 지점의 레벨 측정에 적합합니다.

교정 연계

지침 계기의
교정과 정확도 유지

지침 계기는 정기 교정으로 눈금 오차를 확인해야 풀스케일 기준 ±3 %의 사양을 유지할 수 있으므로 교정 주기를 시험 설비 관리 대장에 함께 등록하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

-70~+40 dB
모델 비교 사양

항목GVT-427BGVT-417B
채널2채널1채널
감도300 µV 풀스케일 (100 V까지 유지)300 µV 풀스케일 (100 V까지 유지)
측정 범위-70 ~ +40 dB, 12개 레인지-70 ~ +40 dB, 12개 레인지
전압 범위300 µV ~ 100 V, 12개 범위300 µV ~ 100 V, 12개 범위
측정 주파수10 Hz ~ 1 MHz10 Hz ~ 1 MHz
정확도풀스케일의 ±3 %풀스케일의 ±3 %
동작 모드CH1 · CH2 별도 동작 또는 CH1 기준 동시 동작CH1 단독 동작
주파수 응답20 Hz ~ 200 kHz ±3 %, 10 Hz ~ 1 MHz ±10 % (기준 1 kHz)20 Hz ~ 200 kHz ±3 %, 10 Hz ~ 1 MHz ±10 % (기준 1 kHz)
출력 레벨풀스케일에서 약 0.1 Vrms풀스케일에서 약 0.1 Vrms
출력 왜곡2 % 이내2 % 이내
AC 입력 전원AC 115 V/220 V ±10 %, 50/60 HzAC 115 V/220 V ±10 %, 50/60 Hz
소비 전력최대 10 VA최대 10 VA
치수130(W) × 210(H) × 295(D) mm130(W) × 210(H) × 295(D) mm
무게약 2.8 kg약 2.8 kg
CE해당 없음CE
동작 조건전원 투입 후 30분 이상, +18 ~ +28 °C전원 투입 후 30분 이상, +18 ~ +28 °C

활용 분야

저레벨 AC 신호를
다루는 현장

  • 오디오 회로 — 증폭기의 저레벨 AC 신호를 지침으로 읽고 dB 단위로 이득을 확인합니다.
  • 센서 출력 점검 — 작은 AC 신호 레벨을 dB 단위로 비교하여 이상을 확인합니다.
  • 전원 신호 점검 — 멀티미터로 읽기 어려운 낮은 AC 전압을 지침으로 판독합니다.
  • 교육 실습 — 바늘 계기로 AC 신호 크기의 변화를 눈으로 확인하며 dB 개념을 익힙니다.

선택 가이드

채널 수로 고르는
모델 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
두 신호를 나란히 비교할 때GVT-427B2채널 구성으로 CH1·CH2를 따로 또는 함께 읽습니다.
한 채널의 신호 레벨만 읽을 때GVT-417BCH1 단독 구성이며 기본 구성품의 테스트 리드도 1개입니다.
전류·저항까지 측정하는 범용 시험일 때GDM-906x 시리즈6½자리 디지털 멀티미터로 전압, 전류, 저항, 주파수를 모두 측정합니다.

구성·옵션

기본 구성

구분품목품번
본체GVT-427B 2CH AC 밀리볼트미터GVT-427B
본체GVT-417B 1CH AC 밀리볼트미터GVT-417B
기본 구성사용 설명서, 전원 코드, 테스트 리드 2개 (427B)GTL-101 × 2
기본 구성사용 설명서, 전원 코드, 테스트 리드 1개 (417B)GTL-101 × 1
