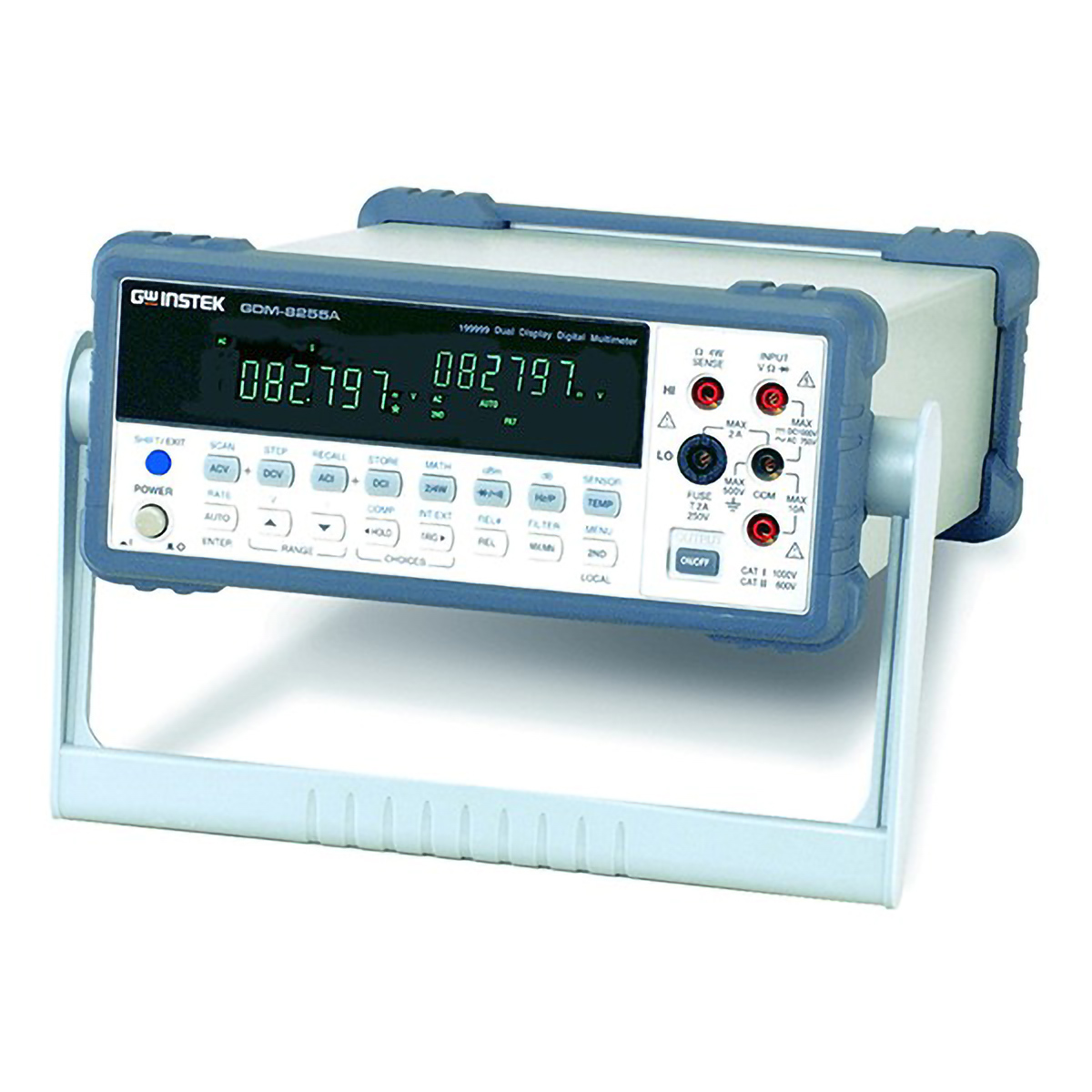

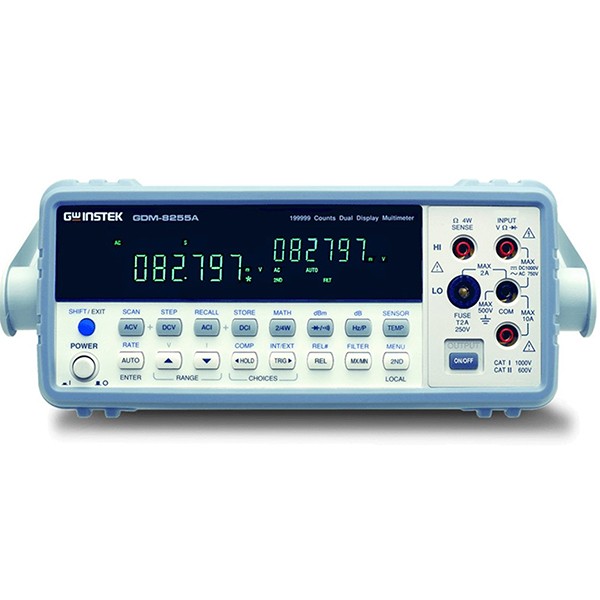

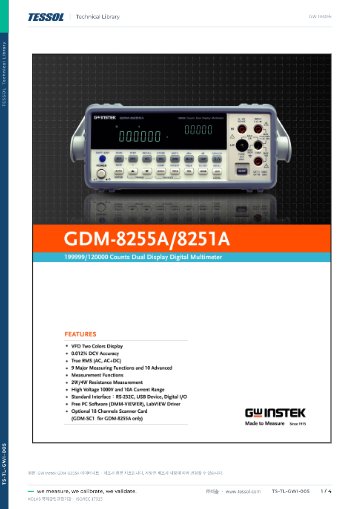

GW Instek GDM-8255A 듀얼 디스플레이 멀티미터(벤치 DMM)는 2색 VFD 화면에 199,999카운트까지 두 측정값을 나누어 표시하는 5½자리 장비입니다. DCV 기본 정확도 0.012 %로 2선·4선 저항과 True RMS를 측정합니다.
GDM-SC1A 스캐너 카드를 장착하면 여러 점을 차례로 측정할 수 있고, 카드를 2장 장착하면 최대 36채널까지 확장됩니다. 비교 측정 결과는 Digital I/O로 외부 장치에 출력합니다. 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.
특징
듀얼 표시와
스캐너 확장 구성
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 2색 VFD 듀얼 표시 | 두 측정값을 색으로 구분해 나란히 표시하므로 멀리서도 주값과 보조값을 혼동하지 않습니다. |
| 기본 9가지·고급 10가지 기능 | 일상 측정부터 고급 연산까지 한 대로 처리해 계측기 교체를 줄입니다. |
| 2선·4선 저항 | 소저항 부품은 4선으로 측정해 리드 저항에서 오는 오차를 제거합니다. |
| DMM-Viewer 원격 제어 | 무료 DMM-Viewer로 명령 입력 없이 PC에서 제어하므로 시험 소프트웨어 개발 부담이 줄어듭니다. |
| Digital I/O 비교 출력 | 비교 측정 결과를 외부로 내보내 분류 장치와 연동합니다. |
| 스캐너 확장 | GDM-SC1A 카드를 넣어 다점 측정을 자동화하고 최대 36채널까지 늘립니다. |

스캐너 구성
16+2채널 카드와
36채널 확장
GDM-SC1A 카드 한 장은 전압 16채널과 전류 2채널로 구성되며, 카드 2장을 꽂으면 최대 36채널이 됩니다. 채널을 배선할 때는 전압 채널과 전류 채널의 단자 위치를 구분해 라벨링하세요.
GDM-SC1A 스캐너 카드 장착

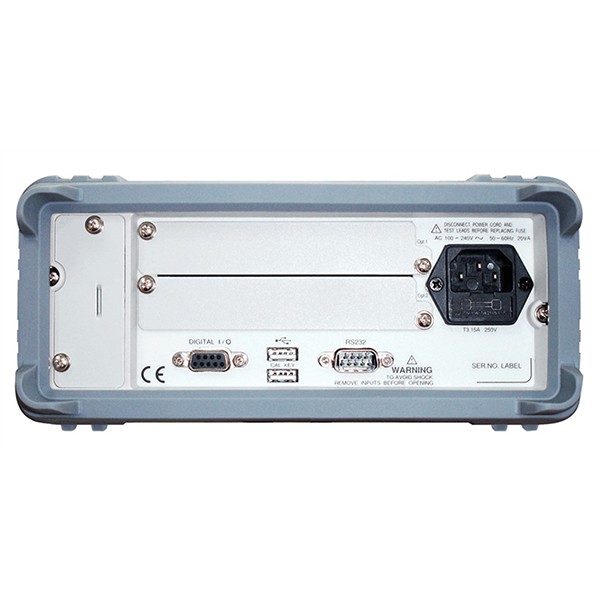

후면 슬롯에 GDM-SC1A 카드를 꽂고 채널 단자에 배선하면 DMM이 채널을 차례로 전환하며 측정합니다. 전류 채널은 별도 단자를 사용하므로 배선 전에 구분해 두세요.
원격 제어
DMM-Viewer와
LabVIEW 드라이버
RS-232C와 USB Device 인터페이스로 PC에 연결하고, 무료 DMM-Viewer로 측정값을 시간순으로 모아 기록합니다. 자체 시험 프로그램을 만들 때는 LabVIEW 드라이버를 사용하세요.
DMM-Viewer 데이터 기록 화면
USB 케이블로 PC와 연결해 DMM-Viewer에서 측정값을 시간 순서로 모읍니다. 장시간 기록은 PC 전원 관리 설정에서 절전 진입을 꺼 두세요.
교정 관리
다점 측정 장비의
교정 범위
스캐너 카드를 사용하는 다점 시험에서는 본체와 카드의 교정 이력을 함께 관리해야 채널 간 비교 결과가 유효합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내합니다.
사용 방법
GDM-8255A
DMM-Viewer 연결과 명령 예시
GDM-8255A는 RS-232C 또는 USB Device 포트로 PC에 연결하고, DMM-Viewer로 측정값을 시간순으로 기록합니다. 자체 시험 프로그램은 LabVIEW 드라이버나 터미널에서 보내는 원격 명령으로 구성합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| DMM-Viewer (1.16) | COM 포트 연결, 측정 시작·정지, 기록 파일 저장과 그래프 보기 |
| USB Driver (GDM-825xA) | USB Device 포트를 PC의 가상 COM 포트(CP2101)로 인식 |
| LabVIEW Driver | LabVIEW 2011 이상(Scan 기능 포함)부터 7.1용까지 버전별 드라이버 |
| 원격 명령 | 터미널 프로그램에서 측정 기능 설정과 표시값 읽기 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | CD-ROM 메뉴에서 Install USB Driver를 먼저 실행하고, 이어서 Install DMM-VIEWER software로 DMM-Viewer를 설치하세요(RS-232C만 쓸 때는 드라이버 설치를 생략합니다). |
| 2 | 본체에서 Shift → 2ND(Menu) → Right 두 번으로 I/O 설정에 들어가 USB를 ON으로 바꾸고 Enter로 확인합니다. |
| 3 | USB 케이블을 후면 위쪽 포트와 PC에 연결하고, 장치 관리자의 포트 항목에서 CP2101의 COM 번호와 통신 속도를 확인하세요. |
| 4 | DMM-Viewer의 Setting(O) 메뉴에서 COM PORT와 Baud Rate(115200 등)를 맞추고 Test Link를 눌러 모델명과 펌웨어 버전이 표시되는지 확인합니다. |
| 5 | Save Data를 체크하고 파일 이름을 정한 뒤 측정 기능을 고르고 START를 눌러 기록을 시작하세요. |
GDM-8255A 원격 명령 예시
| 명령 | 하는 일 |
|---|---|
| *idn? | 제조사, 모델명, 시스템 버전 반환(예: GW, GDM8255A, 1.0) |
| conf:volt:dc_1 | 측정 기능을 DC 전압, 1V 레인지로 설정 |
| conf:volt:ac_1 | 측정 기능을 AC 전압, 1V 레인지로 설정 |
| conf:res_10e3 | 측정 기능을 2선 저항, 10K 레인지로 설정 |
| read? | 첫째·둘째 표시값 반환 |
| val1? | 첫째 표시값 반환 |
매뉴얼 표기에서 밑줄(_)은 공백 한 칸을 뜻하므로 실제로는 conf:volt:dc 1처럼 보내세요. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.
RS-232C로 연결할 때는 TxD와 RxD가 교차된 널 모뎀 케이블(GTL-232)을 사용하고 통신 속도를 PC와 같게 맞추세요. 원격 제어를 끝내고 패널 조작으로 돌아가려면 2ND/LOCAL 키를 누릅니다.
사양
GDM-8255A의
5½자리 DMM 사양
| 항목 | 사양 |
|---|---|
| 화면 | 5½자리, 199,999카운트, 2색 VFD |
| DCV 정확도 | 0.012 % |
| 측정 기능 | 기본 9가지 + 고급 10가지 |
| 레인지 | 1000 V, 10 A, 2선 · 4선 저항, True RMS AC · AC+DC |
| 측정 속도 | 고속 모드 초당 60회 |
| 인터페이스 | RS-232C, USB Device, Digital I/O |
| Digital I/O | 비교 측정 결과 출력, 외부 장치 제어 |
| 스캐너 | GDM-SC1A 옵션 (16+2채널) |
| 스캐너 채널 | 카드당 전압 16채널 · 전류 2채널, 카드 2장까지 최대 36채널 |
| 소프트웨어 | DMM-Viewer, LabVIEW 드라이버 |
| AC 입력 전원 | AC 100 V~240 V ±10 %, 50/60 Hz |
| 소모 전력 | 최대 20 VA |
| 치수 및 무게 | 265 mm × 107 mm × 350 mm (폭×높이×깊이), 약 2.6 kg |
| 기본 구성 | 퀵 스타트 가이드, 전원 코드, 테스트 리드 GTL-207, USB 케이블 GTL-247 등 |
| 선택 액세서리 | GTL-108A 4선 타입 테스트 리드, GRA-422 랙 어댑터 패널(19인치, 2U), GTL-128J · 128T · 128K 연장 케이블(J · T · K 타입), GTL-205 온도 프로브 어댑터(열전대, K 타입), GTL-232 RS-232 케이블(9핀 암-9핀, 널 모뎀, 2 m) |

활용 분야
5½자리 다점 측정이
필요한 현장
- 부품 특성 시험 — 전압과 저항을 2색 VFD의 두 화면에 나누어 읽습니다.
- 데이터 로깅 시험 — PC로 측정값을 모아 시간에 따른 변화를 기록합니다.
- 다점 측정 — 스캐너 카드로 여러 채널을 차례로 측정합니다.
- 비교 측정 연동 — Digital I/O로 비교 결과를 외부 장치로 전송합니다.
- 랙 설치 — GRA-422 랙 어댑터 패널로 19인치 랙에 고정합니다.
선택 가이드
다점 측정 여부에 따른
모델 선택
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| DCV 0.012 %와 2색 화면이 필요할 때 | GDM-8255A | 199,999카운트 2색 VFD에 DMM-Viewer 원격 제어를 갖춥니다. |
| 여러 점을 스캐너로 측정할 때 | GDM-8255A + GDM-SC1A | 카드당 16+2채널, 카드 2장 기준 최대 36채널입니다. |
| 속도 320 rdg/s와 120,000카운트가 필요할 때 | GW Instek GDM-8351 | 최대 초당 320회 측정과 USBTMC 제어를 갖춥니다. |
| 6½자리 분해능이 필요할 때 | GW Instek GDM-906x | 6½자리 분해능의 듀얼 측정 멀티미터입니다. |
구성·옵션
구성 품목과
주문 정보
| 구분 | 품목 | 품번 |
|---|---|---|
| 본체 | GDM-8255A 5½ 디지트 듀얼 디스플레이 멀티미터 | GDM-8255A |
| 기본 구성 | 퀵 스타트 가이드, 전원 코드, USB 케이블, 테스트 리드 | GTL-247 · GTL-207 |
| 옵션 | 16+2채널 스캐너 카드 | GDM-SC1A |
| 별매 | 4선 타입 테스트 리드 | GTL-108A |
| 별매 | RS-232 케이블, 9핀(암)-9핀, 널 모뎀, 2 m | GTL-232 |
| 별매 | 랙 어댑터 패널 (19", 2U) | GRA-422 |
| 별매 | 온도 프로브 어댑터 (열전대, K 타입) | GTL-205 |
| 별매 | 연장 케이블 (J · T · K 타입) | GTL-128J · 128T · 128K |
관련 제품
GDM-8255A와 함께 보는
벤치 멀티미터
- GW Instek GDM-8351 5½자리 듀얼 측정 멀티미터
- GW Instek GDM-8245 듀얼 디스플레이 멀티미터
- GW Instek GDM-9061/9060 6½자리 듀얼 측정 멀티미터
GDM-8255A의 스캐너 카드는 몇 채널을 지원합니까?
GDM-SC1A 한 장이 전압 16채널과 전류 2채널이고, 카드 2장을 꽂으면 최대 36채널입니다. 필요한 채널 수에 맞춰 카드 수량을 정하세요.
GDM-8255A로 4선 저항도 측정할 수 있습니까?
네, 2선과 4선 저항을 모두 측정합니다. 4선 측정에는 별매 테스트 리드 GTL-108A를 사용하세요.
GDM-8255A를 PC에서 제어하려면 별도 소프트웨어를 구매해야 합니까?
별도 구매는 필요하지 않습니다. RS-232C와 USB로 연결하며 무료 DMM-Viewer로 명령 입력 없이 제어합니다. 자체 프로그램에는 LabVIEW 드라이버를 사용하세요.
GDM-8255A를 랙에 설치할 수 있습니까?
네, 랙 어댑터 패널 GRA-422로 19인치 2U 랙에 고정합니다. 스캐너 카드를 장착한 상태에서는 후면 배선 공간을 확보하세요.
