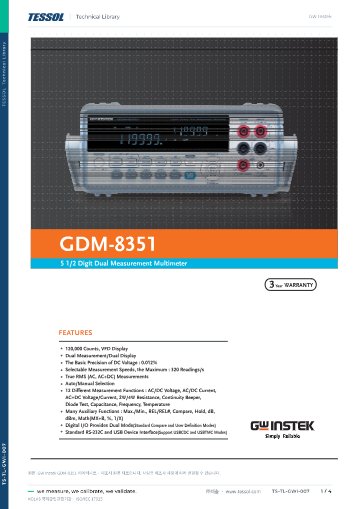

제품 자료: 데이터시트

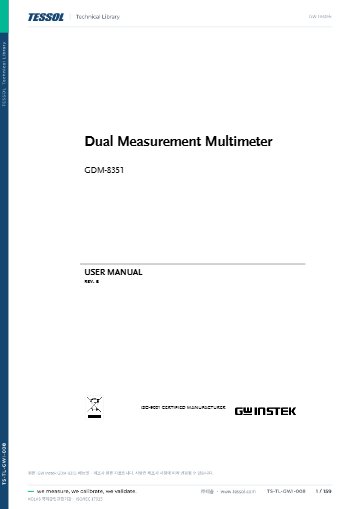

메뉴얼

종합 카달로그

제품문의 구매하기

초당 320회로 빠르게 읽는
5½자리 듀얼 측정 멀티미터

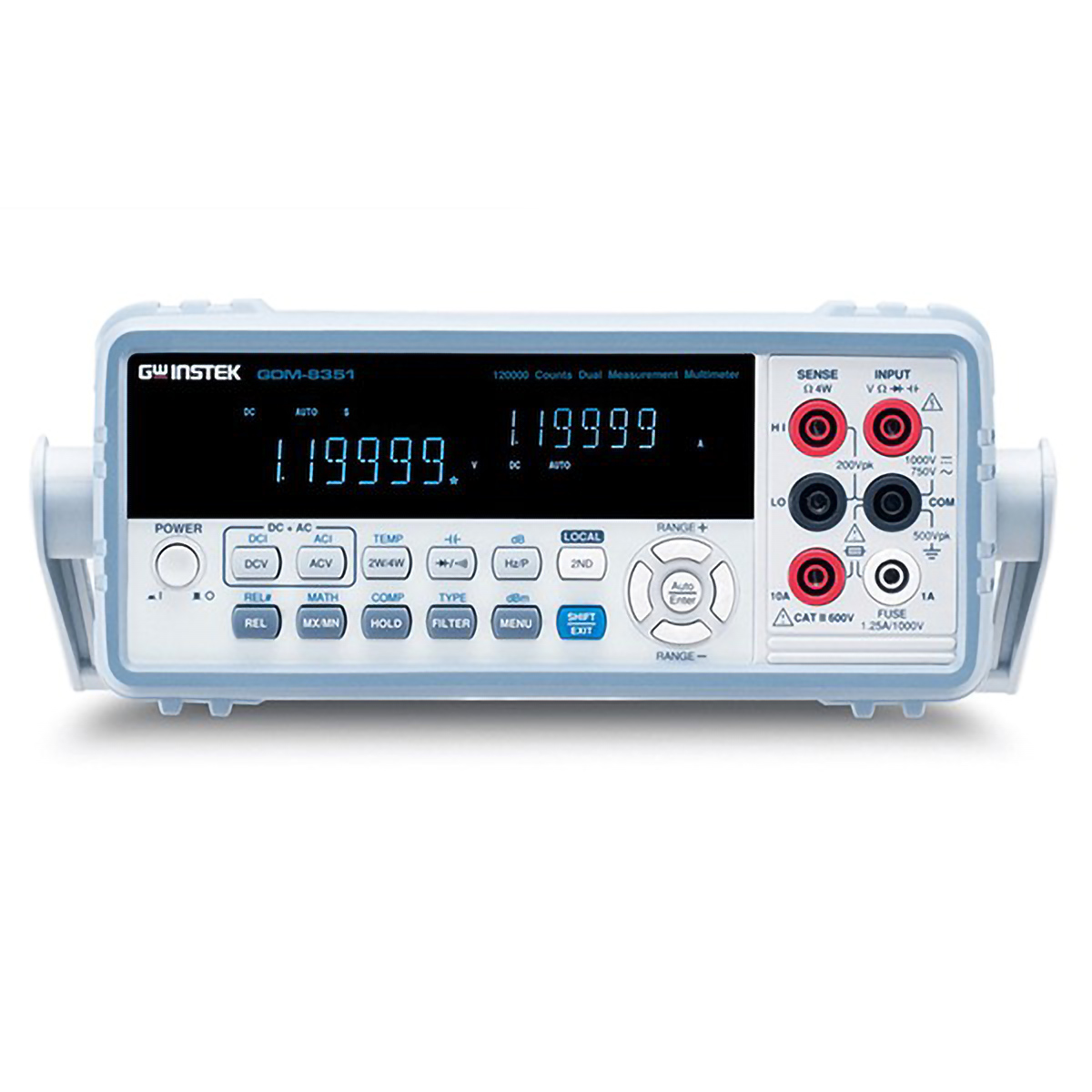

GW Instek GDM-8351 5½자리 듀얼 측정 멀티미터

견적 받기

GW Instek GDM-8351 5½자리 듀얼 측정 멀티미터(벤치 DMM)는 120,000카운트 VFD 화면에 두 값을 함께 표시합니다. 최대 초당 320회 측정과 DCV 기본 정확도 0.012 %로 12가지 기능을 처리하는 속도 중심의 연구·검사용 장비입니다.

속도는 3단계 가운데 선택할 수 있고, USBTMC 모드에서는 GPIB 케이블 없이 USB만으로 PC와 연결합니다. 판정 신호는 Digital I/O로 외부 장치와 주고받습니다. 이 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

120,000카운트

5½자리 VFD 듀얼 표시

0.012 %

DCV 기본 정확도

320 rdg/s

최대 측정 속도

12가지

측정 기능

특징

속도와 분해능을
함께 높인 구성

핵심 특징	현장에서 달라지는 점
5½자리 120,000카운트	미세한 전압 차이를 자릿수로 구분하므로 기준값 확인과 편차 시험의 판독 폭이 넓어집니다.
최대 초당 320회	빠른 갱신으로 변동하는 신호의 순간 값을 놓치지 않고 라인 검사 시간을 줄입니다.
DCV 0.012 %	1 V 이상 레인지에서 0.012+5의 정확도로 직류 전압 기준값을 확인합니다.
12가지 측정 기능	전압, 전류, 저항, 정전용량, 주파수, 온도를 한 대로 측정해 계측기 교체를 줄입니다.
Digital I/O	일반 모드와 사용자 정의 모드로 판정 신호를 주고받아 자동 검사 라인에 편입합니다.
USB와 RS-232C	USB Device와 RS-232C로 PC와 연결하고 엑셀 애드인으로 설정 제어와 기록을 처리합니다.

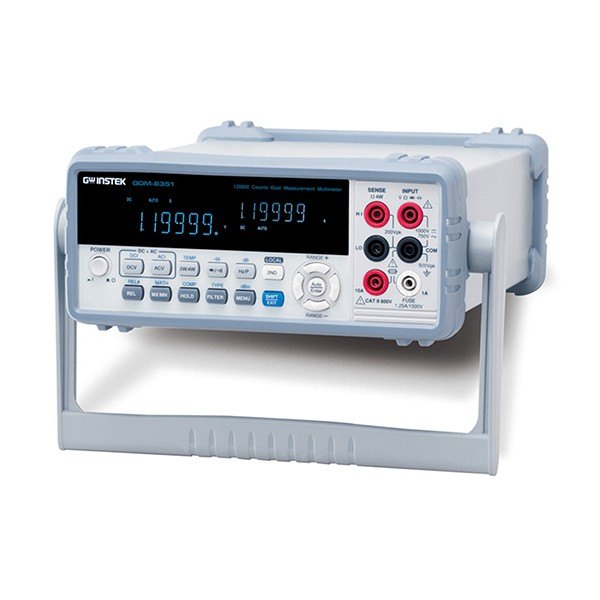

이중 표시창과 입력 단자가 있는 벤치형 멀티미터 사선 모습

연결·제어

USBTMC로 GPIB를
대신하는 구성

USB Device 포트는 USBCDC와 USBTMC 두 모드를 지원하며, USBTMC를 선택하면 GPIB 카드 없이 계측기 제어 소프트웨어가 USB만으로 본체를 인식합니다. RS-232C는 기존 널 모뎀 케이블 GTL-232로 연결합니다.

노트북과 USB 케이블 하나로 연결

본체 후면의 USB Device 포트와 노트북을 GTL-246 USB 케이블로 연결하고 USBTMC 모드를 선택하세요. 측정값은 엑셀 애드인으로 바로 기록됩니다.

판정 신호

I/O 모드와
비교 판정 출력

일반 모드에서는 Hi Fail, Lo Fail, Pass, EOM 신호를 출력하고 외부 트리거를 입력받습니다. 사용자 정의 모드에서는 SET1부터 SET4까지 출력 조건을 직접 지정하므로 분류 장치와 연동하는 라인에 맞춰 설정하세요.

분류기와 Digital I/O 연결

후면 Digital I/O 커넥터에서 Pass와 Fail 신호를 분류 장치로 연결하고, EOM 신호로 측정 종료 시점을 분류 장치에 전달합니다. 외부 트리거 입력은 컨베이어 센서에 연결하세요.

교정 관리

기준값 확인 장비의
교정 주기

120,000카운트 장비는 교정 기준 측정에 사용되므로 정기 교정으로 이력을 이어 가야 합니다. 사양은 30분 이상 예열 후 주 디스플레이 기준이므로 교정도 같은 조건으로 진행하세요. (주)테솔은 교정 요청 시 KOLAS 인정 범위에 해당하는지 확인해 안내합니다.

사용 방법

GDM-8351
USBTMC 연결과 Digital I/O 명령

GDM-8351은 USB Device(USBCDC·USBTMC)와 RS-232C로 PC에 연결합니다. 측정값 기록은 Excel Add-In으로, 자동화 프로그램은 NI-VISA와 SCPI 명령, LabVIEW 드라이버로 구성합니다.

소프트웨어·도구	하는 일
EXCEL ADDINS (GDM-8351/GDM-834x)	Excel에서 계측기 연결, 측정 설정, 로깅과 차트 작성
USB Driver (USB-CDC)	USBCDC 모드에서 가상 COM 포트로 인식
NI-VISA · NI MAX	USBTMC 모드에서 계측기 인식과 제어(NI-VISA 3.0 이상)
LabVIEW Driver	LabVIEW 2011 이상에서 제어

처음 연결하는 순서

순서	할 일
1	Excel Add-In과 NI VISA Run-Time을 설치하고, USBCDC로 쓸 때는 USB 드라이버도 설치하세요.
2	GTL-246 USB 케이블로 후면 Type B 포트와 PC를 연결합니다(RS-232C는 널 모뎀 케이블 GTL-232로 연결합니다).
3	본체에서 MENU → I/O → USB로 들어가 USB-CDC 또는 USB-TMC를 선택하세요. RS-232C를 쓸 때는 MENU → I/O → RS232에서 통신 속도를 정합니다.
4	USBCDC와 RS-232C로 연결했다면 장치 관리자의 포트 항목에서 COM 번호를 확인하고, USBTMC로 연결했다면 NI-VISA에서 계측기를 확인하세요.
5	Excel에서 Connect to Multimeter → Search → Connect로 연결한 뒤 Setup Multimeter와 Setup/Run Logging Worksheet를 설정하고 Play를 눌러 기록합니다.

GDM-8351 SCPI 명령 예시

명령	하는 일
CONF:VOLT:DC 1	DC 전압, 1 V 레인지로 설정
DIG:MODE USER	Digital I/O를 USER 모드로 설정
DIG1:SETup ON	Digital I/O 1번 핀 출력 켜기
DIG4:SETup?	Digital I/O 4번 핀 출력 상태 조회

명령 끝 문자(EOL)는 MENU → TX TERM → TX EOL에서 CR+LF, LF+CR, CR, LF 중에서 고를 수 있습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 함께 확인하세요.

USBTMC 모드에서는 NI-VISA(3.0 이상)로 제어하며 NI Measurement and Automation Explorer(NI MAX)를 사용할 수 있습니다. 가상 COM 포트로 쓰려면 USBCDC 모드를 선택하세요.

사양

GDM-8351의
5½자리 DMM 사양

항목	사양
화면	5½자리, 120,000카운트, VFD 듀얼 디스플레이
DCV 기본 정확도	0.012 %
측정 속도	최대 초당 320회, 속도 선택
측정 기능	12가지: AC · DC 전압과 전류, AC+DC 전압 · 전류, 2선 · 4선 저항, 도통, 다이오드, 정전용량, 주파수, 온도
인터페이스	RS-232C, USB Device (USBCDC · USBTMC)
기타	Digital I/O
DCV 레인지	100.000 mV · 1.00000 V · 10.0000 V · 100.000 V · 1000.00 V
DCV 분해능	1 µV · 10 µV · 100 µV · 1 mV · 10 mV
DCV 입력 저항	10 MΩ 또는 >10 GΩ (100 mV · 1 V), 11.1 MΩ (10 V), 10.1 MΩ (100 V), 10 MΩ (1000 V)
DCV 정확도 (1년)	0.012+8 (100 mV), 0.012+5 (1 V ~ 1000 V)
저항 레인지	100.000 Ω · 1.00000 kΩ · 10.0000 kΩ · 100.000 kΩ · 1.00000 MΩ · 10.0000 MΩ · 100.000 MΩ
저항 분해능	1 mΩ · 10 mΩ · 100 mΩ · 1 Ω · 10 Ω · 100 Ω · 1 kΩ
저항 테스트 전류	1 mA · 1 mA · 100 µA · 10 µA · 1 µA · 0.5 µA · 0.5 µA//10 MΩ
저항 정확도 (1년)	0.05+8 (100 Ω), 0.05+5 (1 kΩ ~ 1 MΩ), 0.30+5 (10 MΩ), 3.00+8 (100 MΩ)
DCI 레인지	10.0000 mA · 100.000 mA · 1.00000 A · 10.000 A
DCI 분해능	100 nA · 1 µA · 10 µA · 100 µA
DCI Burden	1 Ω (10 mA · 100 mA), 0.1 Ω (1 A), 0.01 Ω (10 A)
DCI 정확도 (1년)	0.05+15 (10 mA), 0.05+5 (100 mA), 0.20+5 (1 A · 10 A)
도통 테스트	1000.0 Ω, 분해능 10 mΩ, 테스트 전류 1 mA, 정확도 0.05+5
다이오드 테스트	6.0000 V, 분해능 100 µV, 테스트 전류 1 mA @ 6 V, 정확도 0.05+15
정전용량 레인지	10.00 nF · 100.0 nF · 1.000 µF · 10.00 µF · 100.0 µF
정전용량 분해능	0.01 nF · 0.1 nF · 0.001 µF · 0.01 µF · 0.1 µF
정전용량 테스트 전류	10 µA · 10 µA · 100 µA · 1 mA · 1 mA
정전용량 정확도 (1년)	2.0+10 (10 nF), 2.0+4 (100 nF ~ 100 µF)
ACV 레인지	100.000 mV · 1.00000 V · 10.0000 V · 100.000 V · 750.00 V
ACV 분해능	1 µV · 10 µV · 100 µV · 1 mV · 10 mV
ACV 정확도 (1년)	20 Hz~45 Hz: 1.0+100 (전 레인지)
ACI 레인지	10.0000 mA · 100.000 mA · 1.00000 A · 10.0000 A
ACI 분해능	100 nA · 1 µA · 10 µA · 100 µA
ACI 정확도 (1년)	20 Hz~45 Hz: 1.5+100 (전 레인지)
주파수 정확도 (1년)	전압 10 Hz~1 MHz 0.01+3, 전류 20 Hz~10 kHz 0.01+3
온도 (J · T · K)	-200 °C ~ 0 °C 분해능 0.01 °C 정확도 0.4 °C (typ.), 0 °C ~ +300 °C 분해능 0.01 °C 정확도 0.2 °C (typ.)
연산 · 보조 기능	Max/Min, REL/REL#, 비교, 홀드, dB, dBm, MX+B, %, 1/X
Digital I/O 모드	일반 (Hi Fail · Lo Fail · Pass · EOM 출력, 외부 트리거 입력), 사용자 정의 (SET1~SET4 출력 조건)
예열 시간	30분 이상 (사양은 주 디스플레이 기준)
AC 입력 전원	AC 100 V/120 V/220 V/240 V ±10 %, 50~60 Hz
소모 전력	최대 15 VA
치수 및 무게	265 mm × 107 mm × 302 mm (폭×높이×깊이), 약 2.9 kg
기본 구성	안전 지침서, 전원 코드, 테스트 리드 GTL-207, 사용 설명서 CD
선택 액세서리	GTL-108A 4선 타입 테스트 리드, GRA-422 랙 어댑터 패널(19인치, 2U), GTL-128J · 128T · 128K 연장 케이블(J · T · K 타입), GTL-205 온도 프로브 어댑터(열전대, K 타입), GTL-246 USB 케이블(A-B 타입, 약 1200 mm), GTL-232 RS-232 케이블(9핀 암-9핀, 널 모뎀)

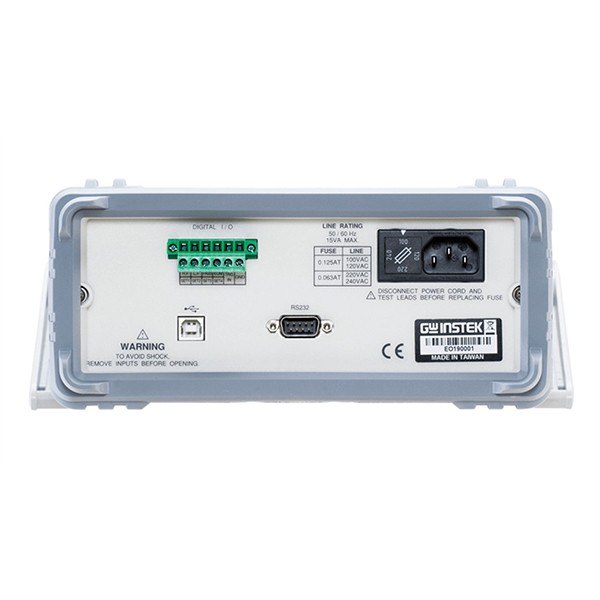

디지털 I/O 단자와 USB, 전원부가 있는 멀티미터 후면

활용 분야

속도와 분해능이
필요한 현장

교정 기준 측정 — 5½자리 분해능으로 기준값을 확인하고 편차를 기록합니다.
속도가 중요한 검사 라인 — 최대 초당 320회 측정으로 사이클 시간을 줄입니다.
연구 개발 — 전압, 전류, 저항을 한 대로 측정하고 USB로 PC에 기록합니다.
자동 분류 라인 — Digital I/O의 Pass·Fail 신호로 분류 장치를 구동합니다.

선택 가이드

5½자리 모델의
비교 기준

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
5½자리에 초당 320회 속도와 Digital I/O가 필요할 때	GDM-8351	120,000카운트 VFD에 12가지 기능과 USBTMC 제어를 갖춥니다.
스캐너 카드로 다점 측정을 할 때	GW Instek GDM-8255A	199,999카운트 2색 VFD에 GDM-SC1A 스캐너 카드를 장착합니다.
6½자리 분해능과 전류·저항 측정이 필요할 때	GW Instek GDM-906x	6½자리 듀얼 측정 멀티미터입니다.
TFT 화면과 A.I. 자동 인식이 필요할 때	GW Instek GDM-904x	50,000카운트 4.3인치 TFT 화면 모델입니다.

구성·옵션

GDM-8351 기본 구성과
선택 액세서리

구분	항목
기본 구성	안전 지침서, 전원 코드, 테스트 리드 GTL-207, 사용 설명서 CD
선택 액세서리	GTL-108A 4선 테스트 리드, GTL-246 USB 케이블, GTL-232 RS-232 케이블
선택 액세서리	GRA-422 랙 어댑터 패널(19인치, 2U)
선택 액세서리	GTL-128J · 128T · 128K 연장 케이블, GTL-205 온도 프로브 어댑터

GDM-8351과 함께 보는
벤치 멀티미터

GDM-8351의 4선 저항 측정에 필요한 구성은 무엇입니까?
2선과 4선 저항을 모두 측정하며, 4선 측정에는 GTL-108A 테스트 리드를 사용합니다. 리드 저항 오차가 중요한 소저항 부품에 적용하세요.
GDM-8351을 PC에 연결하려면 GPIB 케이블이 반드시 필요합니까?
아니요, 필요하지 않습니다. USBTMC 모드를 선택하면 USB 케이블만으로 연결하며, 제어 PC에는 계측기 제어 소프트웨어를 설치하세요.
GDM-8351은 RS-232C와 USB 가운데 어느 쪽으로 연결합니까?
둘 다 표준 인터페이스이며 USB Device는 USBCDC와 USBTMC를 지원합니다. 기존 장비의 통신 환경에 맞춰야 한다면 RS-232C 널 모뎀 케이블 GTL-232를 사용하세요.
GDM-8351의 1 V 이상 레인지 정확도는 얼마입니까?
1년 기준 0.012+5입니다. 100 mV 레인지는 0.012+8로 자릿수 항이 더 큽니다.
