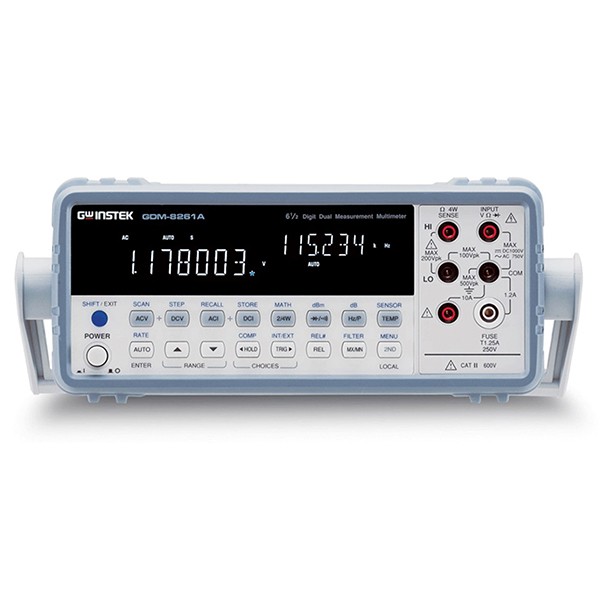

GW Instek GDM-8261A 6½자리 듀얼 측정 멀티미터

견적 받기

GW Instek GDM-8261A는 1,200,000카운트 VFD에 두 측정값을 동시에 표시하는 6½자리 듀얼 측정 멀티미터(벤치형 DMM)입니다. DCV 기본 정확도 0.0035 %를 갖춰 회로 설계와 반자동 ATE 시험대의 기준 측정에 사용합니다.

USB 전송 시 4½자리에서 초당 2,400회까지 읽을 수 있어, 속도가 필요한 시험과 분해능이 필요한 시험을 한 장비에서 나누어 운용합니다. 전압 0.1 µV와 DCI 100 pA의 분해능으로 센서 출력의 미세한 변화와 누설 전류를 구분하고, RTD와 열전대 입력을 내장해 시험 조건의 온도도 함께 기록합니다. 이 벤치 멀티미터는 (주)테솔이 국내에 공식 공급합니다.

1,200,000카운트

6½자리 VFD 2색 표시

0.0035 %

DCV 기본 정확도

초당 2,400회

USB 최대 측정 속도

11가지

측정 기능, 연산은 10가지

특징

두 값을 나란히 표시하고
바로 기록

핵심 특징	현장에서 달라지는 점
듀얼 측정 VFD	주 화면과 보조 화면에 두 측정값을 따로 표시하므로 한 번의 연결로 두 항목을 대조하고 측정 횟수를 줄입니다.
4선 저항 자동 보상	리드와 접촉 저항을 자동으로 보상하여 저저항 측정에서 리드 교체가 오차로 이어지는 일을 막습니다.
AC+DC 전압·전류	AC와 AC+DC 전압·전류를 측정하므로 교류 성분이 실린 직류 신호도 따로 계산하지 않고 확인합니다.
RTD·열전대 온도 입력	별도 온도계 없이 센서 값을 직접 읽어 시험 조건과 전기 측정값을 한 장비에 모읍니다.
측정값 저장·재호출	2~9999개의 측정값을 본체에 저장했다가 불러오므로 PC 연결 전에도 중간 기록이 남습니다.
GDM-SC1A 스캐너 확장	스캐너 카드를 추가하면 전압 16채널, 전류 2채널을 순차 측정하므로 다점 시험에서 연결 교체 시간이 줄어듭니다.

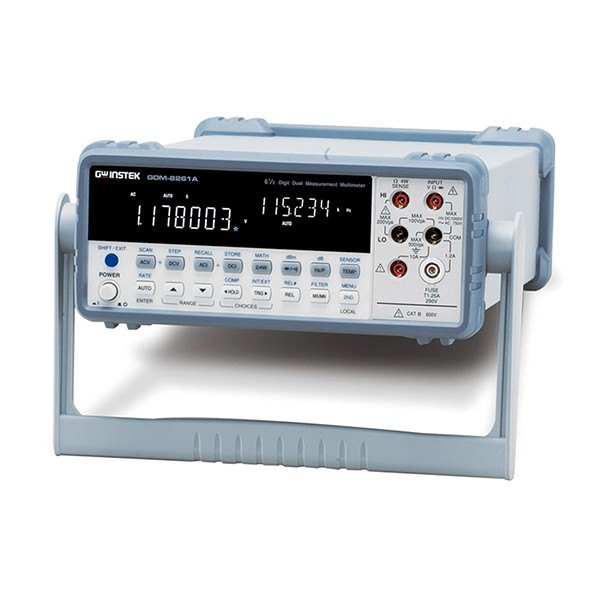

이중 표시창과 입력 단자가 있는 벤치형 멀티미터 사선 모습

측정 성능

속도와 분해능의
선택 기준

6½자리 측정은 초당 30회, 4½자리 측정은 USB 전송 기준 초당 2,400회로 읽습니다. 기준 전압의 미세한 드리프트를 보려면 자릿수를 높여 분해능을 확보하고, 합부 판정처럼 속도가 우선이면 4½자리로 내려 처리량을 늘립니다. DCV 1 V 레인지의 정확도는 24시간 0.0015 + 0.0004, 90일 0.0020 + 0.0005, 1년 0.0035 + 0.0005이므로, 교정 주기 사이의 허용 오차를 계산할 때는 해당 기간의 값을 적용하세요.

다점·통신

스캐너와 통신 카드
구성

스캐너 카드로 다점 측정

GDM-SC1A 스캐너 카드를 장착하면 전압 16채널과 전류 2채널을 순차 측정하므로, 여러 시험점을 한 대로 반복 확인하는 작업이 줄어듭니다. 통신 카드는 GPIB와 LAN 중 하나만 설치하며, 기본 인터페이스는 RS-232, USB, Digital I/O입니다.

교정 연계

기준 멀티미터의
교정 이력 관리

벤치 기준 멀티미터는 정기 교정 이력이 측정 신뢰의 근거가 되므로 DCV, 저항, 전류, 주파수 항목의 교정 주기를 시험 계획에 함께 반영하세요. 교정이 필요한 항목은 (주)테솔의 KOLAS 인정 범위에 속하는지 확인해 안내합니다.

사용 방법

GDM-8261A
USB·RS-232 연결과 LabVIEW 제어

GDM-8261A는 RS-232C, USB Device, Digital I/O를 기본으로 갖추고, GPIB 카드(GDM-82G1) 또는 LAN 카드(GDM-82L1) 중 하나를 추가할 수 있습니다. PC에서는 LabVIEW 드라이버와 RS-232/USB용 Excel Add-in으로 제어와 기록을 합니다.

소프트웨어·도구	하는 일
LabVIEW Driver	LabVIEW 2012 이상(Scan 기능 포함), 2011 이상(LAN 제어) 등 버전별 드라이버
EXCEL ADDINS for RS232/USB (1.03B)	Excel에서 RS-232C·USB로 측정값 기록
GDM-8261A USB Driver	USB Device 포트를 PC에서 인식(Win8/8.1 지원 버전)
Scanner Card Software	GDM-SC1A 스캐너 카드 다채널 측정

처음 연결하는 순서

순서	할 일
1	GW Instek 제품 페이지에서 GDM-8261A USB Driver와 사용할 LabVIEW 드라이버 또는 Excel Add-in을 받아 PC에 설치하세요.
2	USB 케이블(GTL-247)로 후면 USB Device 포트와 PC를 연결하거나, RS-232C 포트에 널 모뎀 케이블(GTL-232)을 연결합니다.
3	PC에서 *IDN? 질의를 보내 제조사, 모델명, 일련번호, 펌웨어 버전이 돌아오는지 확인하세요.
4	LabVIEW 드라이버나 Excel Add-in으로 측정 기능과 기록 조건을 정하고 측정을 시작합니다.
5	원격 제어를 끝내면 LOCAL 키를 눌러 패널 조작으로 돌아가세요.

GPIB 카드와 LAN 카드는 함께 설치할 수 없습니다. LAN으로 제어하려면 LAN 카드를 장착하고 LAN 제어를 지원하는 LabVIEW 2011 이상용 드라이버를 사용하세요.

사양

GDM-8261A
전압·전류·저항·온도 사양

항목	사양
화면	6½자리, 1,200,000카운트, VFD 2색 디스플레이
DCV 기본 정확도	0.0035 %
측정 기능	11가지, 연산 10가지, AC+DC 전압 · 전류 측정
측정 속도	6½자리 초당 30회, 4½자리 초당 2,400회
최소 분해능	전압 0.1 µV, DCI 100 pA, ACI 1 nA, 저항 100 µΩ
DCV 레인지	100.0000 mV · 1.000000 V · 10.00000 V · 100.0000 V · 1000.000 V
DCV 분해능	0.1 µV · 1 µV · 10 µV · 0.1 mV · 1 mV
DCV 입력 저항	10 MΩ 또는 >10 GΩ (100 mV · 1 V), 11.11 MΩ±1 % (10 V), 10.1 MΩ±1 % (100 V · 1000 V)
DCV 정확도 (1년)	0.0050+0.0035 (100 mV), 0.0035+0.0005 (1 V), 0.0048+0.0007 (10 V), 0.0081+0.0006 (100 V), 0.0090+0.0010 (1000 V)
DCV 1 V 레인지 정확도	24시간 0.0015+0.0004, 90일 0.0020+0.0005, 1년 0.0035+0.0005
DCV 온도 계수	0.0005+0.0005 (100 mV), 0.0005+0.0001 (1 V 이상), 0~18 °C · 28~55 °C
저항 레인지	100.0000 Ω · 1.000000 kΩ · 10.00000 kΩ · 100.0000 kΩ · 1.000000 MΩ · 10.00000 MΩ · 100.0000 MΩ
저항 분해능	100 µΩ · 1 mΩ · 10 mΩ · 100 mΩ · 1 Ω · 10 Ω · 100 Ω
저항 테스트 전류	1 mA · 1 mA · 100 µA · 10 µA · 3.5 µA · 350 nA · 350 nA//10 MΩ
저항 정확도 (1년)	0.010+0.004 (100 Ω), 0.010+0.001 (1 kΩ ~ 1 MΩ), 0.040+0.001 (10 MΩ), 0.800+0.010 (100 MΩ)
DCI 레인지	100.0000 µA · 1.000000 mA · 10.00000 mA · 100.0000 mA · 1.000000 A · 10.00000 A
DCI 분해능	100 pA · 1 nA · 10 nA · 0.1 µA · 1 µA · 10 µA
DCI Burden 전압	<0.015 V · <0.15 V · <0.07 V · <0.7 V · <0.8 V · <0.5 V
DCI 정확도 (1년)	0.05+0.025 (100 µA), 0.05+0.005 (1 mA · 100 mA), 0.05+0.020 (10 mA), 0.10+0.010 (1 A), 0.15+0.008 (10 A)
도통 테스트	1000.000 Ω, 분해능 0.001 Ω, 테스트 전류 1 mA, 정확도 0.010+0.030
다이오드 테스트	1.000000 V, 분해능 1 µV, 테스트 전류 1 mA, 정확도 0.010+0.020
ACV 정확도 (1년)	3 Hz~5 Hz: 1.00+0.04 (100 mV), 1.00+0.03 (1 V ~), 5 Hz~10 Hz: 0.35+0.03 (750 V)
ACI 레인지	1.000000 mA · 10.00000 mA · 100.0000 mA · 1.000000 A · 10.00000 A
ACI 분해능	1 nA · 10 nA · 100 nA · 1 µA · 10 µA
ACI 정확도 (1년)	3 Hz~5 Hz: 1.00+0.04 (1 mA · 100 mA · 1 A), 1.10+0.06 (10 mA · 10 A)
주파수 정확도 (1년)	3 Hz~5 Hz 0.1, 5 Hz~10 Hz 0.05
RTD 온도	−200 °C ~ +600 °C, 분해능 0.002 °C, 정확도 0.06 °C (typ.)
열전대 온도	J · K · N · T · E 타입 −200 °C ~ +1372 °C, 분해능 0.003 °C, 정확도 0.2 °C (typ.), R · S · B 타입 분해능 0.01 °C, 정확도 1.0 °C (typ.)
저장 · 재호출	측정값 2~9999개
저항 측정 방식	2선 · 4선, 4선은 리드 · 접촉 저항 자동 보상
인터페이스	RS-232, USB, Digital I/O 기본, GPIB 카드 · LAN 카드 선택
AC 입력 전원	AC 100 V/120 V/220 V/240 V ±10 %, 45 Hz~66 Hz 및 360 Hz~440 Hz
소모 전력	최대 25 VA
치수 및 무게	265(W) x 107(H) x 350(D) mm, 약 3.1 kg

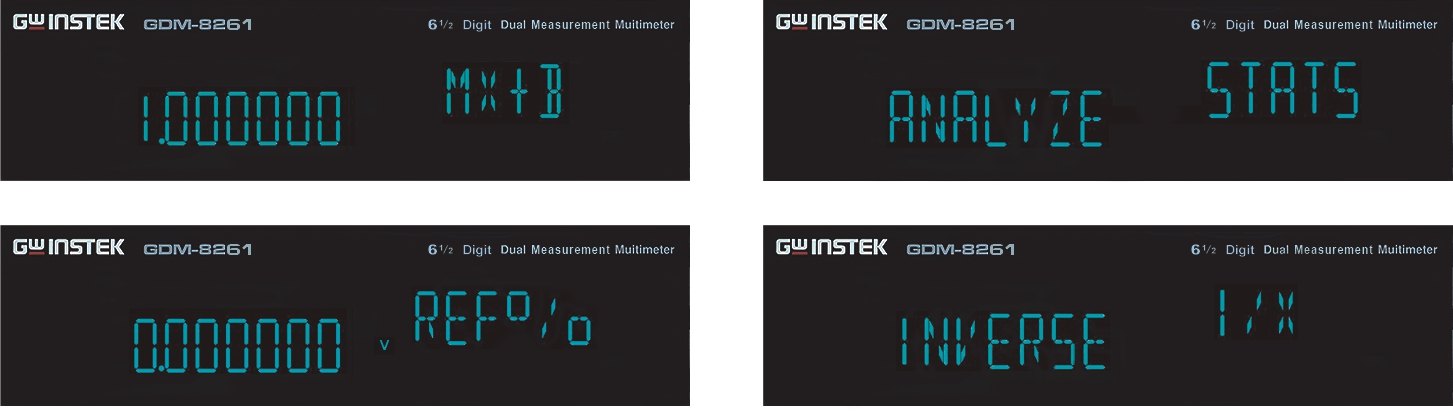

멀티미터 표시창에 나타나는 여러 기능 표시 화면

활용 분야

벤치 측정이
필요한 현장

회로 설계·시험 — 벤치에서 전압, 전류, 저항, 주파수를 6½자리로 측정하며 두 측정값을 나란히 기록합니다.
반자동 ATE — USB, RS-232, Digital I/O로 PC와 연결하여 반자동 측정 구성을 만듭니다.
장기 모니터링 — 소자의 값을 오랜 시간 기록하며 변화 추이를 감시합니다.
다점 측정 — 스캐너 카드를 장착하여 전압 16채널, 전류 2채널을 순차 측정합니다.
온도 시험 — 열전대와 RTD 센서의 값을 직접 읽어 시험 조건과 함께 기록합니다.

선택 가이드

GDM-9061과 나란히 보는
모델 선택

이럴 때 (현장 조건·규격)	권장 모델	선택 이유
VFD 화면과 스캐너 카드 확장이 필요할 때	GDM-8261A	전압 16채널, 전류 2채널 스캐너(GDM-SC1A)를 더할 수 있고, GPIB 또는 LAN 카드 중 하나를 선택할 수 있습니다.
4.3인치 TFT에 히스토그램과 트렌드를 띄울 때	GDM-9061	같은 DCV 기본 정확도 0.0035 %에 최대 10k SPS의 측정 속도와 LAN 기본 탑재를 갖춥니다.
DCV 허용오차에 여유가 있는 시험일 때	GDM-9060	DCV 기본 정확도 0.0075 %의 같은 6½자리 TFT 모델입니다.

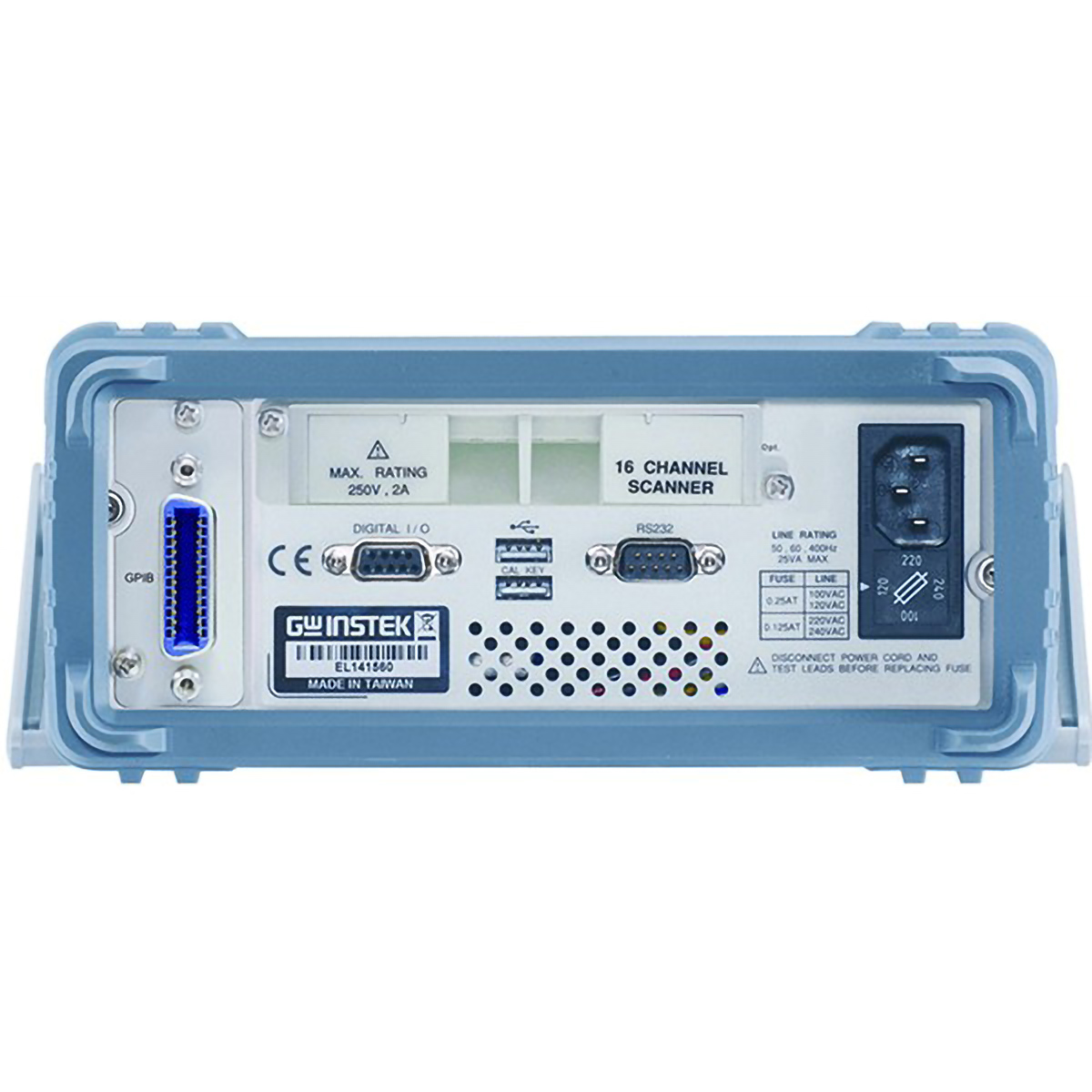

스캐너 슬롯과 GPIB 단자, 전원부가 있는 멀티미터 후면

구성·옵션

GDM-8261A 기본 구성과
선택 액세서리

구분	품목	품번
본체	GDM-8261A 6½ 디지트 듀얼 측정 멀티미터	GDM-8261A
기본 구성	퀵 스타트 가이드, 전원 코드, 사용 설명서 CD	-
기본 구성	테스트 리드	GTL-207
기본 구성	USB 케이블	GTL-247
옵션	스캐너 카드 (전압 16채널, 전류 2채널)	GDM-SC1A
옵션	GPIB 카드 또는 LAN 카드 (둘 중 하나)	-
별매	4선 타입 테스트 리드	GTL-108A
별매	RS-232 케이블, 9핀(암)-9핀, 널 모뎀, 2 m	GTL-232
별매	GPIB 케이블, 2 m	GTL-248
별매	랙 어댑터 패널 (19", 2U)	GRA-422
별매	연장 케이블 (J · T · K 타입)	GTL-128J · 128T · 128K
별매	온도 프로브 어댑터 (열전대, K 타입)	GTL-205

6½자리 모델과 함께 보는
벤치 멀티미터

GDM-8261A에 GPIB 카드와 LAN 카드를 함께 설치할 수 있습니까?
아니요, 둘 중 하나만 설치할 수 있습니다. 기본 인터페이스가 RS-232, USB, Digital I/O이므로 단순한 PC 연결에는 옵션 카드가 필요하지 않습니다.
GDM-8261A의 4선 저항 측정은 리드 저항을 어떻게 처리합니까?
4선 방식은 리드와 접촉 저항을 자동으로 보상합니다. 10 Ω 이하의 낮은 저항을 측정할 때 2선 방식과 결과를 비교하면 보상 효과가 확인됩니다.
GDM-8261A의 측정값을 PC에 기록하는 소프트웨어가 있습니까?
네, DMM-Viewer와 LabVIEW 드라이버를 무료로 사용할 수 있습니다. USB로 연결하면 4½자리 기준 초당 최대 2,400회로 측정값을 전송합니다.
GDM-8261A는 국내 220 V 전원에서 사용할 수 있습니까?
네, 입력 전압 규격에 220 V가 포함되어 AC 220 V ±10 % 전원에서 동작합니다. 소비 전력은 최대 25 VA이므로 일반 벤치 멀티탭에 연결해도 부담이 없습니다.
