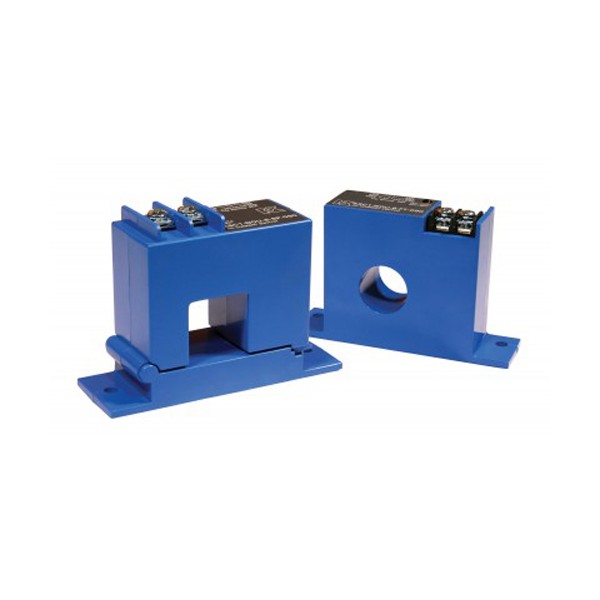

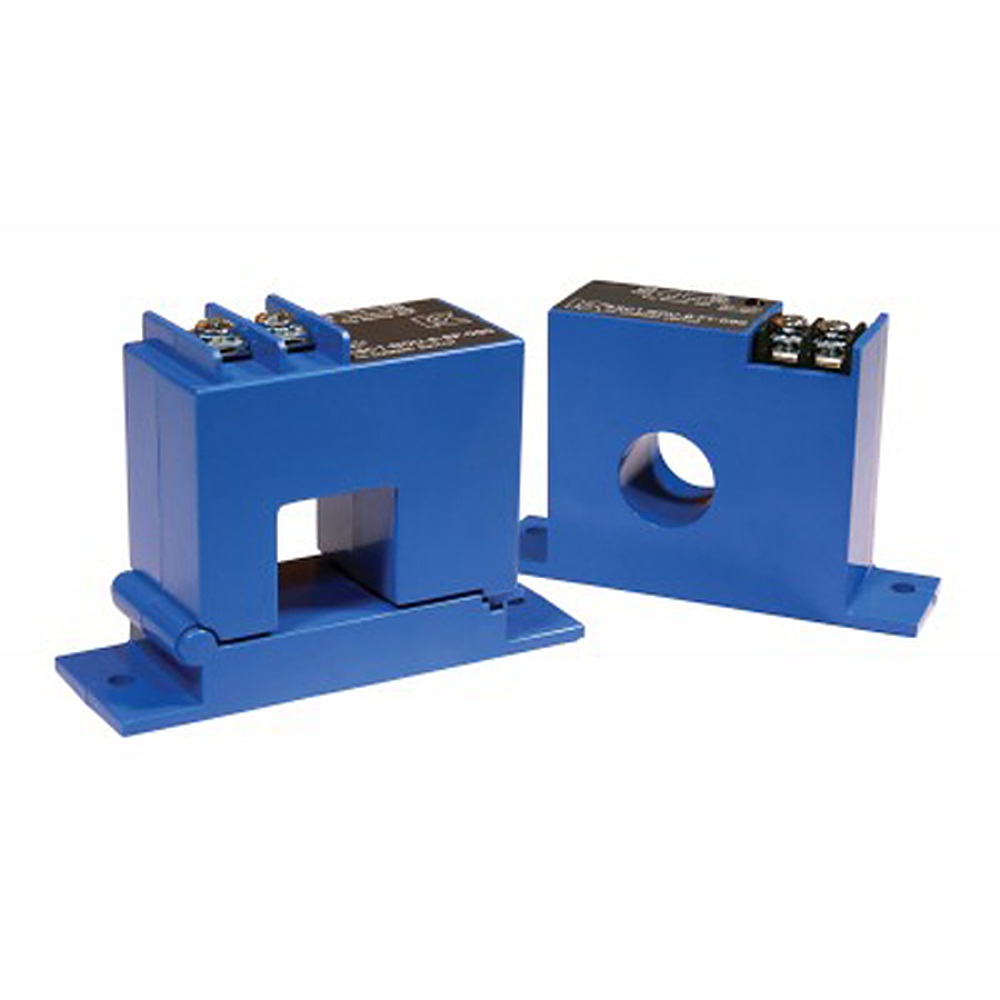

NK Technologies ASC는 주문 때 지정한 트립 전류에 맞춰 공장에서 설정해 출하하는 자체 전원형 AC 전류센싱 스위치(Current Operated Switch)입니다. 솔리드 코어 2~150 A, 분할 코어 3~150 A 중에서 트립 지점을 정해 OEM 장비의 한계 경보 회로를 구성합니다.

공장에서 설정 정확도 1 % 이내로 맞춰 출하하므로 현장에서 다이얼을 돌리거나 설정값을 확인하는 단계가 없어 설치 시간이 줄어듭니다. 120 ms 응답에 5 kV 절연 시험을 거친 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

2 ~ 150 A

솔리드 코어 트립 범위

3 ~ 150 A

분할 코어 트립 범위

0.3 A

출력 정격(135 VAC/VDC)

60 · 50 Hz

주문 시 선택하는 기준 주파수

특징

현장 조절이 없는
고정 트립 설계

핵심 특징현장에서 달라지는 점
공장 설정 트립 전류출하 때 정해진 값이므로 설치자가 설정값을 바꿔 오동작하는 일이 없고, 같은 장비를 반복 생산할 때 동작 기준이 일정합니다.
N.O.·N.C. 출력135 VAC/VDC 이하의 제어 회로에 맞춰 닫힘 또는 열림 동작을 품번으로 고릅니다.
감지 전류에서 얻는 전원별도 전원 없이 동작해 장비 내부 배선이 단순해집니다.
60 Hz·50 Hz 기준 선택주문 때 기준 주파수를 정해 해당 주파수에서 정확도를 확보합니다.
접점 상태 LED제어반 앞에서 접점이 닫혔는지 즉시 보이므로 시운전 점검이 빠릅니다.
나사 2개 고정과 DIN 레일패널에 나사 2개로 고정하거나 DIN 레일에 걸어 장비 구조에 맞게 설치합니다.

주문 코드

트립 전류까지
품번으로 지정

품번은 ASC-출력-주파수-케이스-트립 전류 순서로 이어집니다. 출력은 NOU(N.O.)와 NCU(N.C.), 주파수는 6(60 Hz)과 5(50 Hz), 케이스는 FT(솔리드 코어, 상단 단자)와 SP(분할 코어)이며, 끝의 세 자리가 트립 전류입니다.

예를 들어 ASC-NOU-6-SP-090은 N.O. 출력, 60 Hz, 분할 코어, 트립 90 A 설정이라는 뜻입니다. 설정을 바꾸려면 다른 품번으로 다시 주문해야 하므로 정상 운전 전류에 경보 여유를 더한 값을 미리 정해야 합니다.

품번 끝 세 자리의 트립 전류

트립 전류는 솔리드 코어가 002~150, 분할 코어가 003~150의 세 자리 숫자로 지정됩니다. 같은 부하를 감시하는 장비를 여러 대 만들 때 품번을 통일하면 입고 검수와 예비품 관리가 단순해집니다.

사양

공장 설정 트립
주요 사양

항목사양
트립 전류주문 시 지정: 솔리드 코어 2~150 A, 분할 코어 3~150 A (주문 코드 = 트립 전류, 예 -090)
설정 정확도1 % 이내 (공장 설정)
전원없음 (자체 전원)
출력 방식절연 솔리드스테이트 릴레이, N.O. 또는 N.C.
출력 정격0.3 A @ 135 VAC/VDC, 극성 무관
꺼짐 상태 누설10 µA 미만
기준 주파수 선택60 Hz(6) 또는 50 Hz(5)
응답 시간 / 시간 지연120 ms / 없음
히스테리시스5 %
과부하400 A 6 s, 1000 A 1 s
주파수 범위6~100 Hz
절연 전압5 kV 시험
케이스솔리드 코어(FT, 상단 단자), 분할 코어(SP), UL94 V-0 난연
상태 표시LED (접점 상태)
사용 환경-20 ~ 50 °C, 0~95 % RH (비응축)
승인UL/cUL, CE 승인 기준에 맞춘 설계
설치나사 2개 패널 고정, DIN 레일 설치

활용 분야

OEM 장비의
고정 트립 경보

  • OEM 장비 한계 경보 회로 — 장비 사양에 맞춘 트립 전류를 공장에서 고정합니다.
  • 모터·펌프·팬 정상 운전 확인 — 설정된 전류 이상 또는 이하를 접점 신호로 확인합니다.
  • PLC·자동화 시스템 상태 입력 — 135 VAC/VDC 이하의 제어 회로에 신호를 전달합니다.
  • 현장 설정이 필요 없는 장비 — 설치 인력이 설정값을 건드릴 일이 없는 구성에 맞습니다.

선택 가이드

현장 설정 변경 여부에
따른 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
전류값을 현장에서 바꿔야 할 때AS1 · ASL조절식이라 설치 후에도 설정을 바꿀 수 있습니다.
AC 0.5 A 한 점을 컴팩트하게 감지할 때AS1 컴팩트 케이스전선에 끼우는 고정 감지 링입니다.
전류 범위를 세 구간으로 나눠 맞출 때AS3점퍼로 구간을 고르고 그 안에서 조절합니다.
DC 전류를 감지할 때DS1 · DS3DC 전용 및 DC~400 Hz 홀 효과 모델입니다.

구성·옵션

주문 코드 항목별
선택 사항

필드선택지
품번 예시ASC-NOU-6-SP-090 (N.O., 60 Hz, 분할 코어, 트립 90 A)
출력N.O.(NOU) 또는 N.C.(NCU)
케이스FT 솔리드 코어 또는 SP 분할 코어
기준 주파수60 Hz(6) 또는 50 Hz(5)
트립 전류솔리드 코어 2~150 A, 분할 코어 3~150 A (주문 시 지정)

관련 제품

ASC와 함께 보는
AC 전류센싱 스위치
