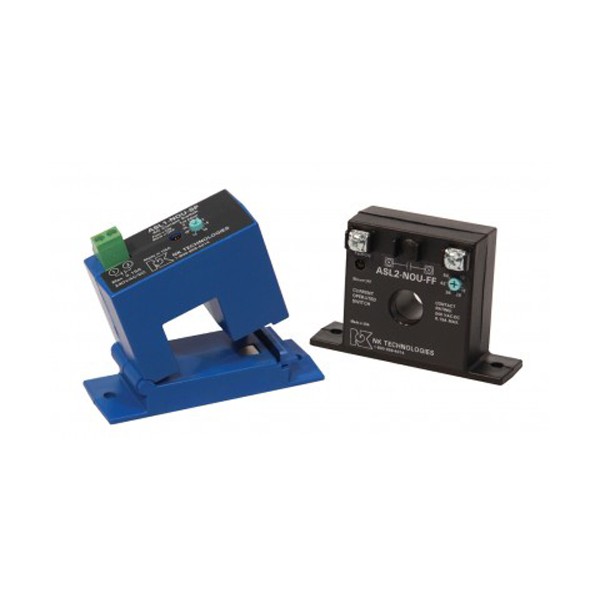

NK Technologies ASL 선형 설정 전류센싱 스위치

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ASL은 전원을 넣기 전에 한 바퀴 선형 다이얼로 설정값을 정하는 자체 전원형 AC 전류센싱 스위치(Linear Adjustment Current Sensor)입니다. 1~150 A를 4개 범위로 나눠 모터·펌프·팬의 가동 상태와 과부하를 접점 신호로 바꿉니다.

전원을 처음 인가하고 2 s 동안은 접점이 반응하지 않아 모터의 기동 돌입 전류를 무시하고, 응답은 100 ms입니다. 부하가 걸리지 않은 상태에서도 설정을 마치는 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

1 ~ 150 A

AC 설정 범위 전체

4 범위

구간별 설정 구분

100 ms

최대 응답 시간

2 s

최초 인가 후 지연

특징

다이얼로 설정하고
기동 전류는 무시

핵심 특징현장에서 달라지는 점
특허 선형 다이얼한 바퀴 다이얼로 설정값을 정하고 라벨에서 값을 읽으므로 계기 없이 설정을 확인합니다.
무부하 설정부하가 꺼진 상태에서도 설정을 마칠 수 있어 정지 중인 설비에서 미리 작업할 수 있습니다.
기동 후 2 s 지연모터 돌입 전류에 의한 순간 동작을 걸러 불필요한 경보를 줄입니다.
자기적 절연 출력입력과 출력이 자기적으로 분리되어 삽입 손실과 회로 부담이 없습니다.
가동부 없는 반도체 출력정기 점검과 교정이 필요 없어 유지보수 부담이 적습니다.
분할 코어 선택SP 케이스는 기존 배선을 끊지 않고 장착할 수 있어 가동 중인 설비에 추가할 수 있습니다.

범위 선택

ASL1~ASL4와
케이스별 범위

모델명 끝의 숫자가 범위 번호입니다. ASL1은 솔리드 1~10 A와 분할 2~20 A, ASL2는 솔리드 10~50 A와 분할 20~50 A, ASL3는 50~100 A, ASL4는 100~150 A를 담당합니다. 먼저 정상 운전 전류가 속한 범위를 고르세요.

설정은 전원을 넣기 전에 마칩니다. 설정값은 본체 라벨에 표시되어 이후 점검 때 다이얼 위치를 읽기만 하면 됩니다.

솔리드·분할 코어의 단자 구조

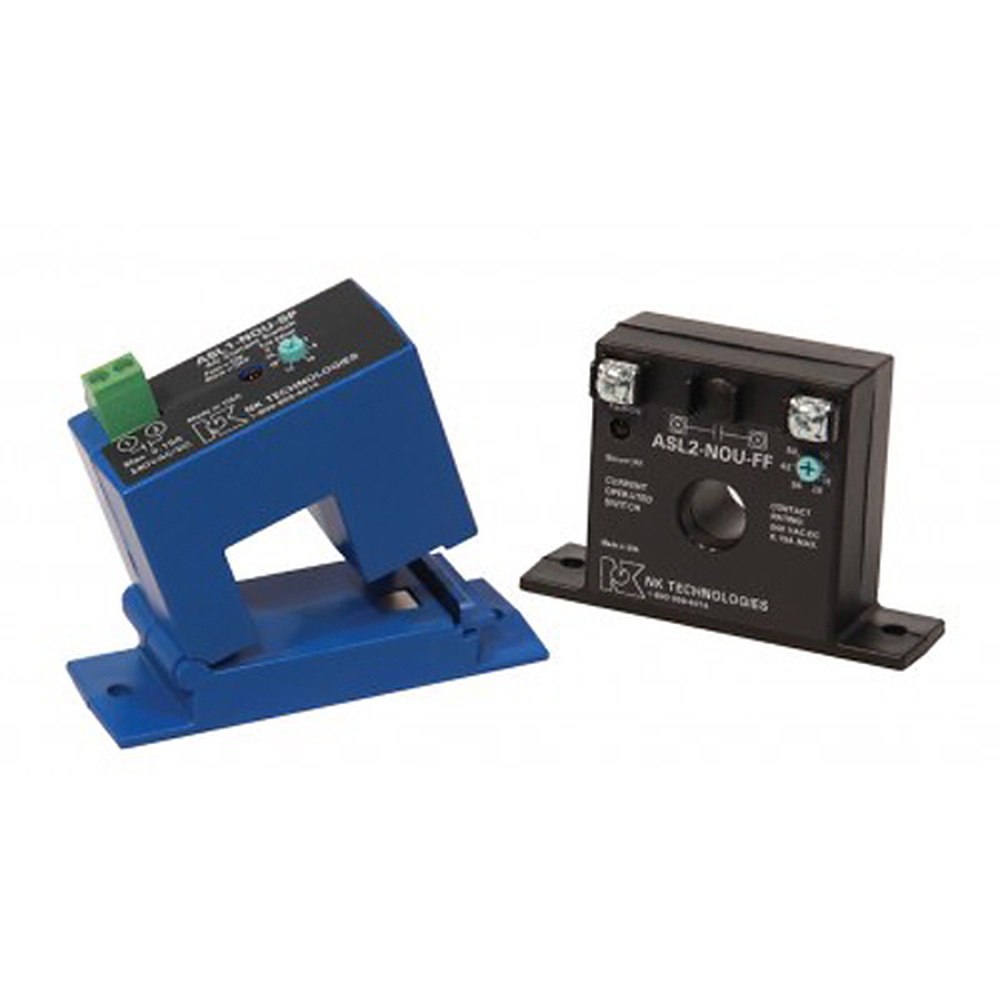

FF 솔리드 코어는 아연 도금 나사 단자와 Ø0.55 in 관통 창을 갖추고, SP 분할 코어는 데드프런트 단자로 전선에 걸어 장착합니다. 두 케이스 모두 DIN 레일에 걸거나 패널에 고정하며 접속 전선은 12~22 AWG입니다.

사양

AC 1~150 A
선형 설정 사양

항목사양
범위 1솔리드 1~10 A, 분할 2~20 A
범위 2솔리드 10~50 A, 분할 20~50 A
범위 3 · 450~100 A, 100~150 A
전원없음 (자체 전원)
출력 방식절연 솔리드스테이트 릴레이 AC/DC
출력 정격N.O. 150 mA @ 240 VAC/DC, N.C. 200 mA @ 135 VAC/DC, 극성 무관
응답 시간 / 시간 지연100 ms / 최초 전원 인가 시 2 s 지연
절연 전압UL 1270 VAC 등급, 5 kV 시험
주파수 범위10~100 Hz AC
설정 방식선형 다이얼, 전원 투입 전 설정
설정값 표시라벨에 표시
상태 표시스마트 LED
케이스FF 솔리드 코어 전면 단자(Ø0.55 in 창) 또는 SP 분할 코어, UL94 V-0 난연
단자솔리드 코어 아연 도금 나사 단자, 분할 코어 데드프런트 단자, 12~22 AWG 단선·연선
사용 환경-20 ~ 50 °C, 0~95 % RH (비응축)
승인UL/cUL, CE
설치패널 고정 또는 전선에 걸어 설치, DIN 레일 어댑터 부속

활용 분야

기동 전류가 큰
모터 회로 감시

  • AC 모터 부하 — 벨트 끊김과 과부하를 전류 변화로 감지합니다.
  • 모터·펌프·팬 가동 확인 — 기동 돌입 전류를 지연으로 넘기고 정상 운전만 판정합니다.
  • 분전함·제어반 PLC 입력 — AC 부하 상태를 접점 신호로 제어기에 알립니다.
  • 중요 조명·가열 부하 — 기존 배선을 자르지 않고 분할 코어로 추가합니다.

선택 가이드

한 바퀴 다이얼과
다른 AC 모델 비교

이럴 때 (현장 조건)권장 모델선택 이유
AC 1~150 A를 다이얼 한 개로 맞출 때ASL4개 범위로 나눈 선형 다이얼 설정입니다.
세 구간으로 나눠 더 세밀하게 맞출 때AS3낮은 구간을 1~6 A로 좁게 나눕니다.
0.5 A 한 점을 컴팩트하게 감지할 때AS1 컴팩트 케이스전선에 끼우는 고정 감지 링입니다.
출하 때 정한 값으로 쓸 때ASC주문한 트립 전류로 공장 설정됩니다.
DC 전류를 감지할 때DS1 · DS3DC 전용 및 DC~400 Hz 홀 효과 모델입니다.

구성·옵션

범위와 케이스
품번 구성

항목내용
품번 예시ASL1-NOU-FF (범위 1, N.O., 솔리드 코어)
범위ASL1~ASL4 (모델명 숫자가 범위 번호)
출력NOU(N.O.), NCU(N.C.)
케이스FF 솔리드 코어, SP 분할 코어

관련 제품

ASL과 함께 보는
AC 전류센싱 스위치
