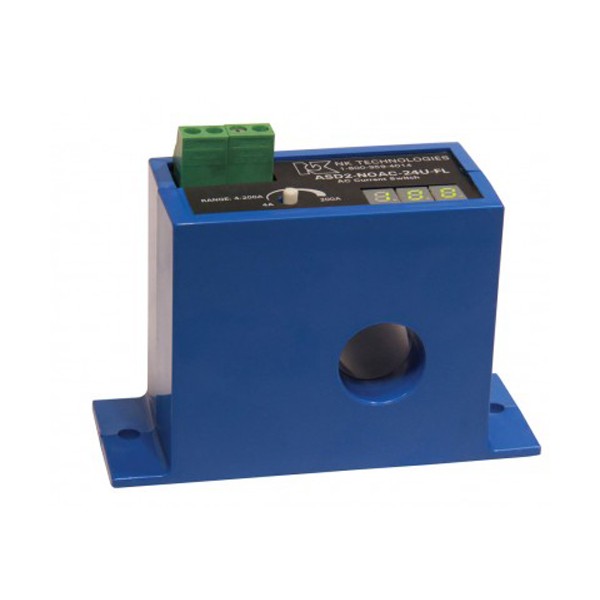

NK Technologies 전류 센싱 스위치

NK Technologies 전류 센싱 스위치

MODEL
ASD 시리즈
브랜드
NK TECHNOLOGIES
제품 자료
제품문의 구매하기

설정한 트립 전류를 LED 숫자로
보여 주는 전류센싱 스위치

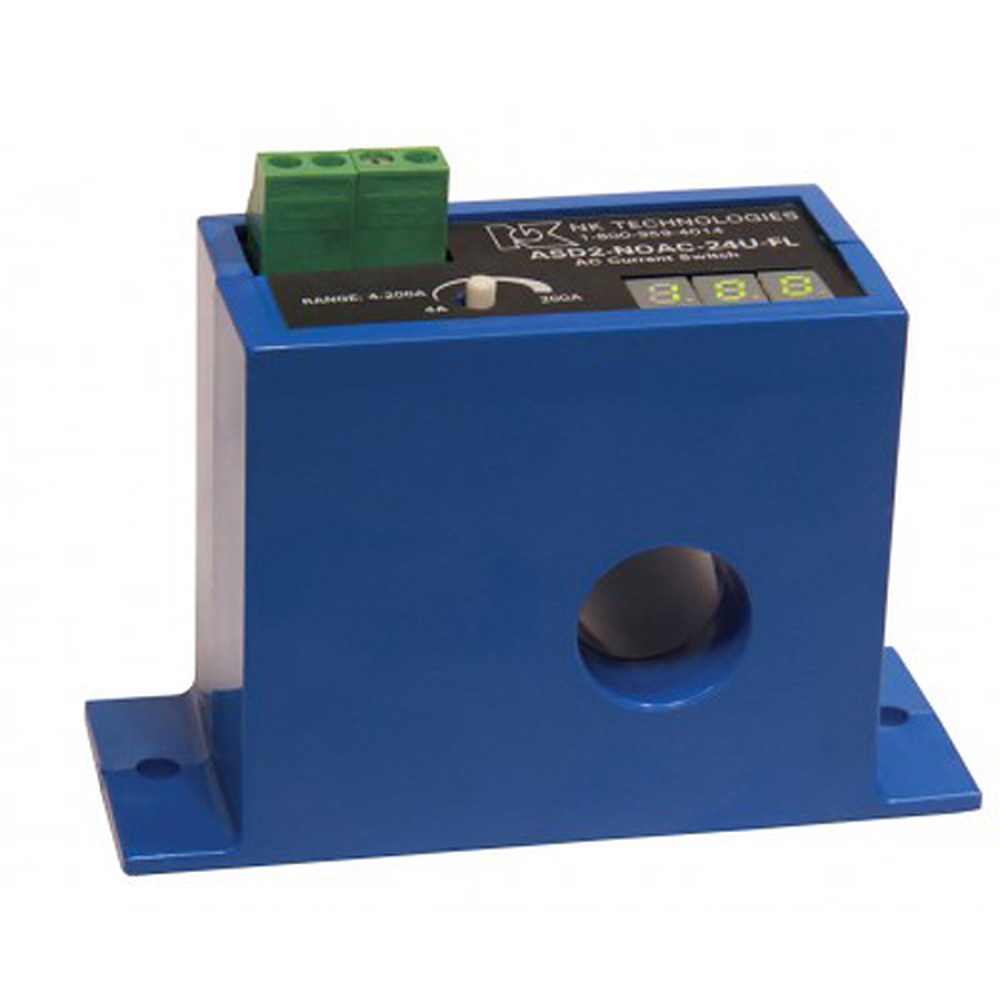

NK Technologies ASD 전류센싱 스위치

견적 받기

NK Technologies 국내 정식 공급 파트너

NK Technologies ASD는 설정한 트립 전류를 LED 숫자로 보여 주는 24 VAC/DC 전원형 AC 전류센싱 스위치(Current Sensing Switch, 전류 감시 릴레이)입니다. ASD1 1–50 A와 ASD2 4–200 A 두 범위에서 모터와 팬의 전류 이상을 접점 신호로 바꿉니다.

센싱 창에 전류가 흐르지 않는 상태에서도 트립 점을 설정하므로 시운전 때 부하를 돌려 가며 값을 다시 조정하는 작업이 줄어듭니다. 설정 전류를 넘으면 표시부가 점멸하고 5 % 히스테리시스로 접점 떨림을 억제합니다. 이 스위치는 (주)테솔이 국내에 공식 공급합니다.

24 VAC/DC

전원 방식, 최대 70 mA

1.0 A

240 VAC 접점 출력 정격

120 ms

최대 응답 시간

6–100 Hz

감시 가능한 주파수 범위

특징

설정값이 보이는
전류센싱 스위치

핵심 특징현장에서 달라지는 점
LED 트립 전류 표시다이얼을 돌리는 동안 암페어 값이 그대로 나타나므로 별도 전류계 없이 설정을 마치고, 오설정으로 인한 오동작을 줄입니다.
통전 전 설정센싱 창에 전류가 흐르기 전에 트립 점을 설정하므로 활선 근처에서 다이얼을 만지는 위험한 작업을 피합니다.
접점 변화 점멸 표시설정 전류를 넘는 순간 표시부가 점멸해 접점이 바뀌는 지점을 눈으로 구분합니다.
절연 솔리드스테이트 출력기계식 접점이 없는 절연 출력으로 AC 제어 회로에 직접 연결하며, 자동화 시스템 입력에도 연결할 수 있습니다.
단회전 포텐셔미터한 바퀴 다이얼 하나로 설정 범위 전체를 조절하므로 점퍼나 스위치 조합을 따로 익힐 필요가 없습니다.

설정·배선

트립 점 설정과
출력 접점 선택

주문 코드는 범위 번호(1 또는 2), 출력(NOAC 또는 NCAC), 전원(24U), 케이스(FL) 순으로 구성합니다. NOAC는 전류가 설정값을 넘으면 접점이 닫히고 NCAC는 열리므로, 경보 램프에는 NOAC를, 인터록 차단에는 NCAC를 선택합니다. 두 출력 모두 AC 제어 전용이며 DC 부하는 직접 개폐하지 않습니다.

표시부를 보며 한 바퀴 다이얼로 설정

표시부 숫자는 트립 전류를 암페어 단위로 표시하며 015는 15 A를 뜻합니다. 부하 전류의 약 1.2배 같은 여유를 두고 값을 정한 뒤 설비를 가동하면 접점 상태를 LED로 바로 대조할 수 있습니다.

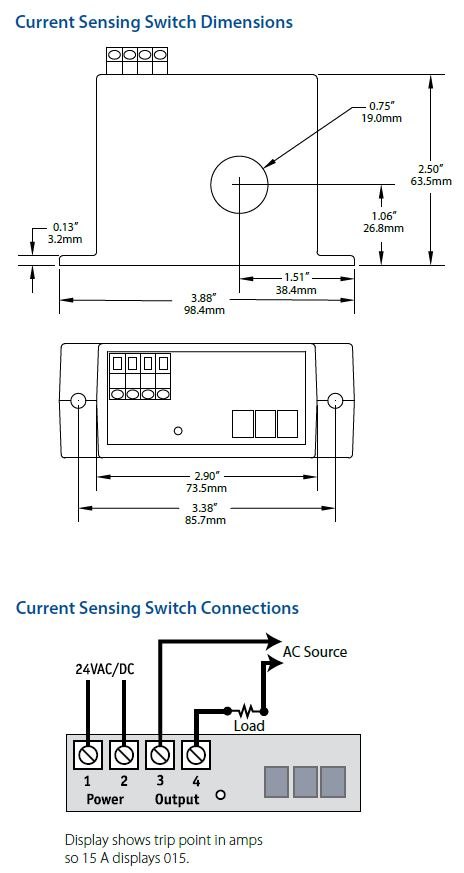

NK TECHNOLOGIES ASD 시리즈 - 센싱 스위치 외형 치수와 결선 연결도
센싱 스위치 외형 치수와 결선 연결도

설치·전원

전원 용량과
센싱 창 크기 검토

전원은 24 VAC/DC(18–28 V)이고 1대당 최대 70 mA를 소비하므로 여러 대를 한 전원에 묶을 때는 합계 전류가 전원 용량 안에 들어야 합니다. 센싱 창은 지름 19.0 mm의 솔리드 코어라 관통시킬 전선 굵기를 미리 확인하고, 패널에는 나사 2개로 고정하거나 DIN 레일 어댑터로 설치합니다.

사양

ASD1·ASD2
모델 비교 사양

항목ASD1ASD2
설정 범위(조절식)1–50 A4–200 A
주문 코드 범위 번호12
주문 코드 예ASD1-NOAC-24U-FLASD2-NOAC-24U-FL

시리즈 공통 사양

항목사양
전원24 VAC/DC (18–28 V)
소비 전류최대 70 mA
출력 방식절연 솔리드스테이트 릴레이
출력 정격최대 1.0 A @ 240 VAC
출력 동작NOAC(전류 상승 시 닫힘) / NCAC(전류 상승 시 열림), AC 제어 전용
꺼짐 상태 누설N.O. <10 µA / N.C. 2.5 mA
응답 시간최대 120 ms
시간 지연없음
히스테리시스5 %
절연 전압5 kV 시험
주파수 범위6–100 Hz
설정 방식단회전 포텐셔미터와 LED 표시부(예: 015 = 15 A)
케이스FL 솔리드 코어, 센싱 창 0.75 in (19.0 mm), UL94 V-0 난연
설치나사 2개 패널 고정 또는 DIN 레일 어댑터(구성품)
사용 환경-20 ~ 50 °C, 0–95 % RH (비응축)
인증UL/cUL, CE

활용 분야

트립 값을 바꾸는
설비와 점검 현장

  • 컨베이어·펌프 모터 — 과부하 전류가 설정값을 넘는 순간 접점으로 경보나 정지 신호를 출력합니다.
  • 설정을 자주 바꾸는 설비 — 제품이나 부하가 바뀔 때마다 표시부를 보며 트립 값을 다시 설정합니다.
  • 제어함 점검 — 현장에서 설정된 트립 전류를 숫자로 읽어 점검 기록과 대조합니다.
  • 팬·블로어 — 필터 막힘이나 벨트 이탈로 바뀌는 전류를 감지해 상태 신호로 전달합니다.
  • 제어기 연동 — 접점 출력을 PLC 입력에 연결해 부하 가동 여부를 상위 시스템에 알립니다.

선택 가이드

부하 전류 범위별
ASD 모델 선택

이럴 때권장 모델선택 이유
부하 전류가 50 A 이하일 때ASD11–50 A 범위에 맞춰 다이얼 분해능이 세밀해집니다.
부하 전류가 200 A 근처까지 올라갈 때ASD24–200 A 범위를 한 모델로 감시합니다.
설정을 자동으로 학습시키고 싶을 때NK ASM자가 학습 방식으로 현장 설정을 줄입니다.
DC 제어 출력이 필요할 때NK AS0 또는 NK AS1DC 출력형 또는 240 VAC/VDC 솔리드스테이트 출력을 선택할 수 있습니다.
기동 돌입 전류를 지연으로 넘기고 싶을 때NK ASX조절식 시간 지연을 갖추고 있습니다.

구성·옵션

주문 코드로 정하는
구성 항목

  • 모델 — ASD1(1–50 A), ASD2(4–200 A) 중에서 선택합니다.
  • 출력 — NOAC 또는 NCAC 중에서 선택합니다.
  • 전원 — 24U(24 VAC/DC)로 고정입니다.
  • 케이스 — FL 솔리드 코어이며 DIN 레일 어댑터가 함께 구성됩니다.
