Electro-PJP 한국 독점 공급 파트너

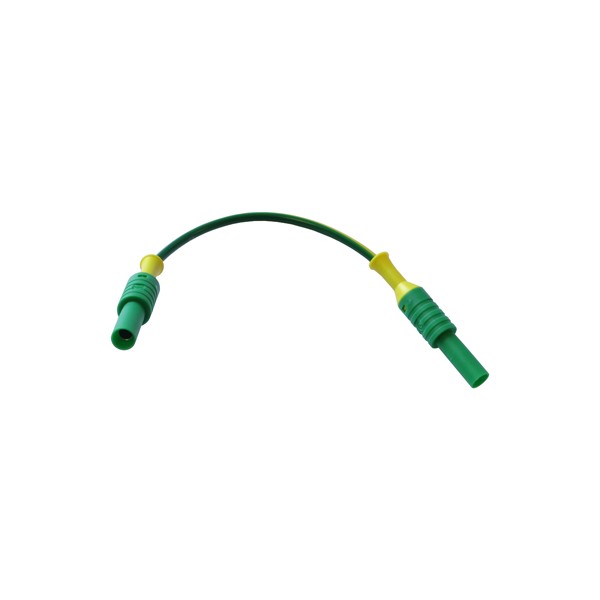

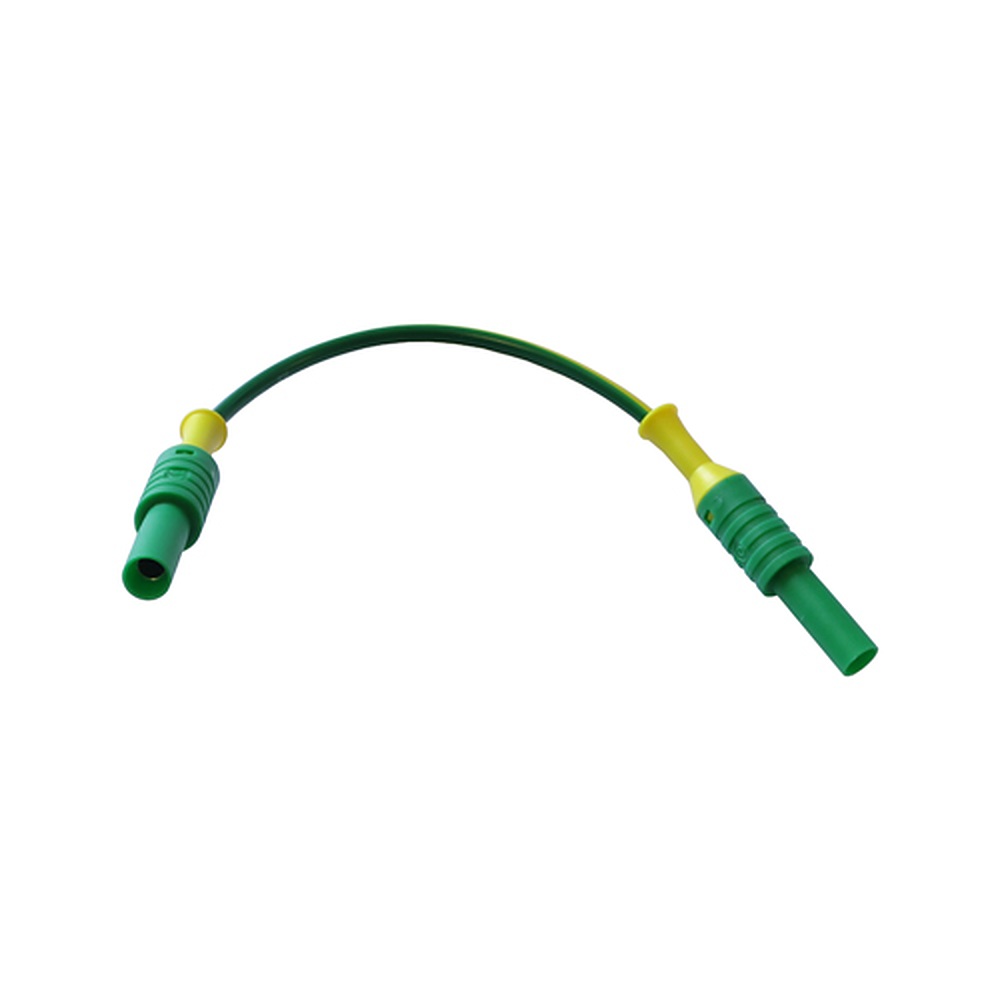

Electro-PJP 2050은 Ø4mm 직선형 안전 바나나 잭(F)을 갖춘 테스트 리드(Test Lead)입니다. 정격 전압은 1000 V CAT III이고이며, 정격 전류는 케이블 단면적에 따라 0.75mm² 12 A부터 2.50mm² 36 A까지입니다. (주)테솔이 국내에 공식 공급합니다.
플라스틱은 PP, 금속부는 니켈 도금 황동입니다. 한 포장은 10개입니다.
단면적과 전류
2050 리드의 단면적별 정격 전류
정격 전류는 단면적에 따라 0.75mm² 12 A, 1.00mm² 20 A, 1.50mm² 25 A, 2.50mm² 36 A로 나뉩니다. 바나나 쪽이 잭(F)이므로 Ø4mm 플러그(M) 단자에 물립니다. Electro-PJP의 경질 절연 슬리브(fourreau isolant rigide)가 달린 Ø4mm 플러그와는 호환되지 않습니다.
사양
2050 정격과 단면적
| 항목 | 사양 |
|---|---|
| 품번 | 2050 |
| 구성 | Ø4mm 직선형 안전 바나나 잭(F) 리드 |
| 정격 전압 | 1000 V CAT III |
| 단면적별 전류 | 0.75mm² 12 A · 1.00mm² 20 A · 1.50mm² 25 A · 2.50mm² 36 A |
| 플라스틱 소재 | PP |
| 금속부 소재 | 니켈 도금 황동 |
| 케이블 | PVC 또는 실리콘, 0.75 · 1 · 1.5 · 2.5 mm² |
| 포장 수량 | 10개 |

같은 계열
2050과 나란히 보는 Ø2mm·Ø4mm 리드 4종
- 2080 — Ø2mm 수-수 고정 직선 안전 리드, ≤30VAC ≤60VDC
- 2090 — Ø2mm 반전형, 스태커블 잭과 직선 플러그, 600 V CAT II
- 2070 — Ø4mm 반전형, 스태커블 잭과 직선 플러그, 600 V CAT II
- 5066-5066 JV — 양끝 악어클립 리드, 1000 V CAT III
관련 제품
2050과 같이 고르는 리드 관련 제품
- PJP 5 kV 테스트 리드 · 악어 클립 (5450 · 5500 · 5610 · 5600 계열)
- PJP 켈빈 테스트 리드 (5066/Kelvin · 430 · 431 · 432 · 440 · 441 · KITKELVIN-4931HA)
- PJP E · F형 콘센트 테스트 리드 (FMSect · FFSect · KITFFSectFR)
2050의 정격 전압은 얼마입니까?
1000 V CAT III입니다.
2050의 단면적별 전류는 어떻게 됩니까?
0.75mm²는 12 A, 1.00mm²는 20 A, 1.50mm²는 25 A, 2.50mm²는 36 A입니다.
2050의 바나나 쪽은 잭입니까, 플러그입니까?
Ø4mm 직선형 안전 바나나 잭(F)입니다.
FAQ 자주묻는 질문
-
2050의 정격 전압은 얼마입니까?
1000 V CAT III입니다.
-
2050의 단면적별 전류는 어떻게 됩니까?
0.75mm²는 12 A, 1.00mm²는 20 A, 1.50mm²는 25 A, 2.50mm²는 36 A입니다.
-
2050의 바나나 쪽은 잭입니까, 플러그입니까?
Ø4mm 직선형 안전 바나나 잭(F)입니다.
