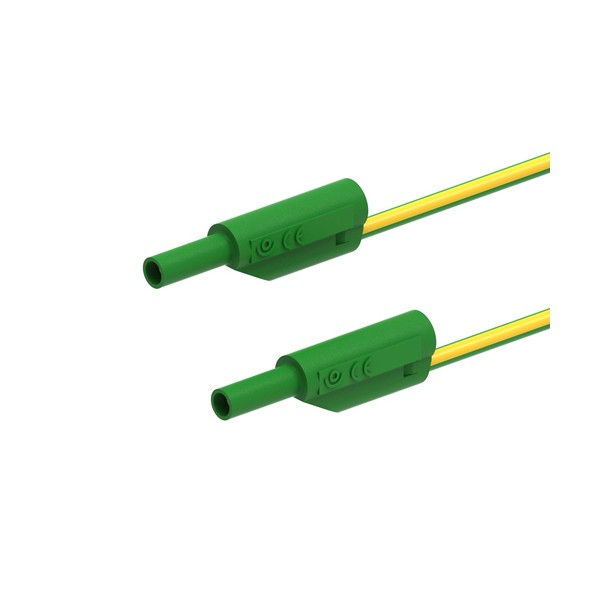

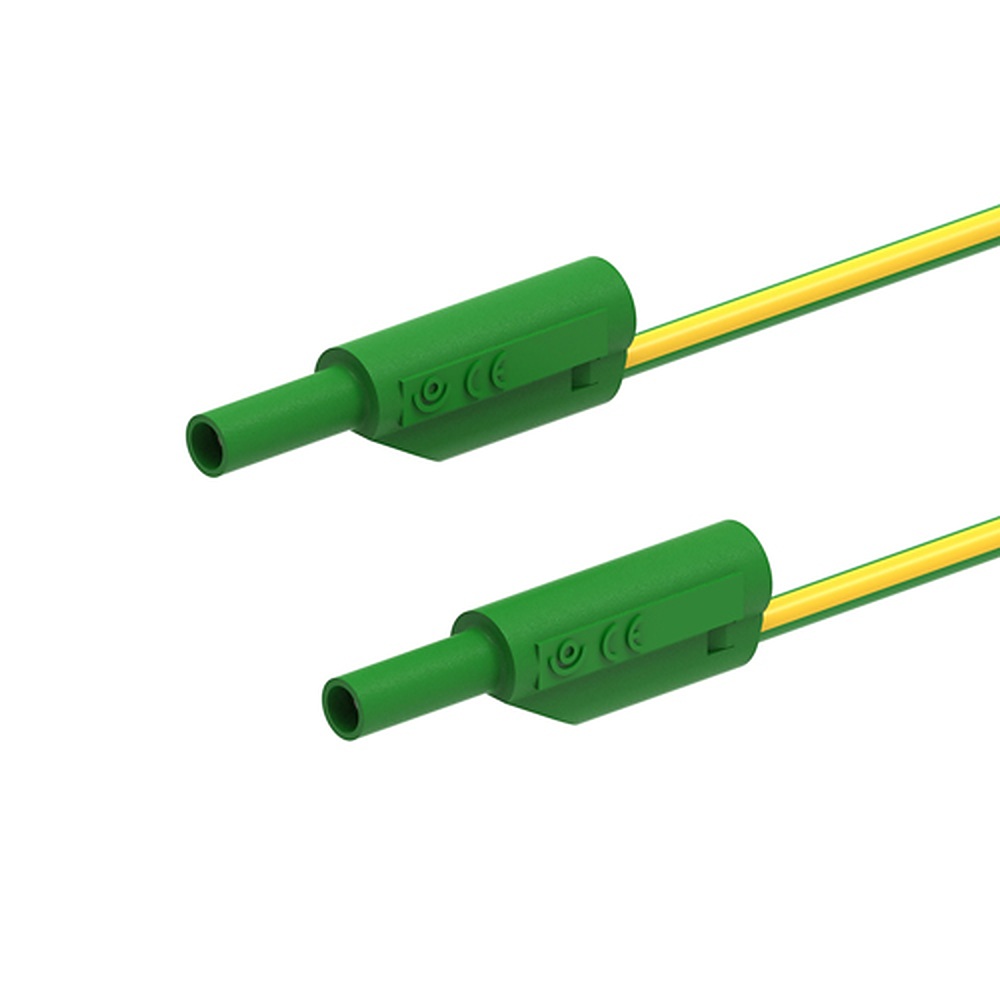

Electro-PJP 2090 반전모양의 Ø2MM 테스트 리드 : 스택 형 바나나 잭 및 일자형 플러그

Electro-PJP 2090 반전모양의 Ø2MM 테스트 리드 : 스택 형 바나나 잭 및 일자형 플러그

MODEL
2090
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

Ø2mm·Ø4mm 단자에 맞춰
고르는 테스트 리드 5종

ELECTRO-PJP 2050 · 2070 · 2080 · 2090 · 5066-5066 JV

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 2050·2070·2080·2090·5066-5066 JV는 Ø2mm 또는 Ø4mm 바나나 단자와 악어 클립으로 구성한 테스트 리드(계측 리드) 5종입니다. 접지 측정기와 계측기 단자에 맞는 리드를 정격 전압과 케이블 단면적에 따라 고를 수 있습니다.

2050과 5066-5066 JV는 1000 V CAT III, 2070과 2090은 600 V CAT II 등급입니다. 2050·2070의 정격 전류는 케이블 단면적에 따라 12~36 A로 달라집니다. 절연은 PP 소재이고 10개 단위로 포장되며, (주)테솔이 국내에 공식 공급합니다.

12 ~ 36 A

2050 · 2070 단면적별 정격 전류

1000 V

CAT III 모델의 정격 전압

5종

Ø2mm 2종, Ø4mm 2종, 악어 클립 1종

10개

1포장 수량(5066 JV는 2개)

특징

단자 형상과 정격으로 나뉘는
테스트 리드 5종

핵심 특징현장에서 달라지는 점
Ø2mm 수-수 직선 고정 안전형(2080)양끝이 직선 플러그로 고정되어 있어 Ø2mm 단자 사이를 바로 연결할 수 있습니다.
스택형 잭 반전형(2090·2070)한쪽 잭 뒤에 다른 플러그를 쌓아 꽂을 수 있어, 단자 하나에서 리드를 여러 갈래로 나눌 수 있습니다.
직선 안전 바나나 잭(2050)Ø4mm 안전 단자에 곧게 꽂히고 CAT III 등급이라 해당 회로의 측정 리드로 쓸 수 있습니다.
단면적별 전류 선택0.75 mm²에서 2.50 mm²까지 단면적을 고르면 12 A에서 36 A까지 시험 전류에 맞는 여유를 확보할 수 있습니다.
악어 클립 리드(5066-5066 JV)양쪽 악어 클립으로 시험 지점을 물어 두므로 측정하는 동안 연결이 풀리지 않습니다.

리드 선정

단면적과 길이로 정하는
테스트 리드 사양

2050과 2070은 케이블 단면적에 따라 정격 전류가 달라집니다. 0.75 mm²는 12 A, 1.00 mm²는 20 A, 1.50 mm²는 25 A, 2.50 mm²는 36 A입니다. 측정 전류가 큰 회로라면 단면적을 먼저 정한 뒤 길이 옵션을 고르세요.

Ø2mm 리드 2080·2090은 10 A 정격이며, 길이 옵션은 4단계입니다. 단단한 절연 슬리브가 있는 플러그와는 맞지 않으므로 상대 단자의 형상부터 확인하세요.

악어 클립 리드 사용 방식

5066-5066 JV는 양쪽 악어 클립으로 시험 지점을 물어 고정하는 리드입니다. 36 A 정격이라 접지 측정 장비의 보조 접지봉 연결처럼 전류 용량이 필요한 시험 배선에 알맞으며, 2개 단위로 포장됩니다.

사양

테스트 리드 5종
모델 비교 사양

항목20802090205020705066-5066 JV
구성Ø2mm 수-수 리드, 직선 고정 안전형Ø2mm 반전형 리드: 스택형 바나나 잭 / 직선 플러그Ø4mm 리드, 직선 안전 바나나 잭Ø4mm 반전형 리드: 스택형 바나나 잭 / 직선 플러그악어 클립 2개 리드
정격 전압30 VAC 이하 / 60 VDC 이하600 V CAT II1000 V CAT III600 V CAT II1000 V CAT III
정격 전류10 A10 A0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A36 A
길이 옵션50 / 100 / 150 / 20050 / 100 / 150 / 20010 / 25 / 50 / 100 / 150 / 20010 / 25 / 50 / 100 / 150 / 20050 / 150
접점 소재니켈 코팅 강·황동니켈 코팅 강·황동니켈 코팅 황동니켈 코팅 황동니켈 코팅 강·황동
절연 소재PPPPPPPPPP
포장 수량10개10개10개10개2개
주문 품번208[X]-[L]209[X]-[L]205[X]-IEC-[L]-#207[X]-IEC-[L]-#5066/5066-PVC-[L]-JV

시리즈 공통 사양

항목사양
단자 규격Ø2mm(2080·2090), Ø4mm(2050·2070), 악어 클립(5066-5066 JV)
절연 소재PP
호환 제한단단한 절연 슬리브가 있는 Ø2mm·Ø4mm 플러그와는 호환되지 않음

활용 분야

Ø2mm·Ø4mm 리드를 쓰는
접지 측정과 시험 배선

  • 접지 측정 장비 연결 — Ø4mm 바나나 단자가 있는 접지 측정기에 직선 안전 잭 리드를 연결합니다.
  • Ø2mm 계측 단자 연결 — Ø2mm 단자를 쓰는 계측 모듈과 지그에 리드를 연결합니다.
  • 시험 지점 고정 — 악어 클립으로 단자대와 접지봉을 물어 측정하는 동안 연결을 유지합니다.
  • 전류 여유 설계 — 시험 전류에 맞춰 케이블 단면적을 정하고 리드를 고릅니다.

선택 가이드

단자 규격과 전류로 고르는
Ø2mm·Ø4mm 테스트 리드

이럴 때 (단자·전류 조건)권장 모델선택 이유
Ø2mm 단자 사이를 양끝 직선 플러그로 연결할 때2080수-수 직선 고정 안전형이라 Ø2mm 단자 두 곳을 바로 잇습니다.
Ø2mm 단자에서 리드를 분기해야 할 때2090스택형 잭이 있는 반전형이라 플러그를 쌓아 꽂아 한 단자에서 리드를 나눌 수 있습니다.
Ø4mm 단자로 CAT III 회로를 측정할 때2050직선 안전 바나나 잭에 1000 V CAT III 등급이라 CAT III 측정에 맞습니다.
Ø4mm 단자에서 리드를 분기해야 할 때2070스택형 잭이 있는 600 V CAT II 반전형이라 Ø4mm 단자에서 리드를 쌓아 나눌 수 있습니다.
악어 클립으로 시험 지점을 물어 고정할 때5066-5066 JV양쪽 악어 클립에 36 A 정격이라 접지봉처럼 전류 용량이 필요한 연결에도 충분합니다.

구성·옵션

테스트 리드 옵션 구성과
품번 체계

품번옵션 항목비고
208[X]-[L] · 209[X]-[L][X] 옵션, [L] 길이 50 / 100 / 150 / 200Ø2mm 리드
205[X]-IEC-[L]-# · 207[X]-IEC-[L]-#[X] 케이블 단면적, [L] 길이 10~200, # 색상Ø4mm 리드
5066/5066-PVC-[L]-JV[L] 길이 50 / 150악어 클립 리드, 2개 포장
