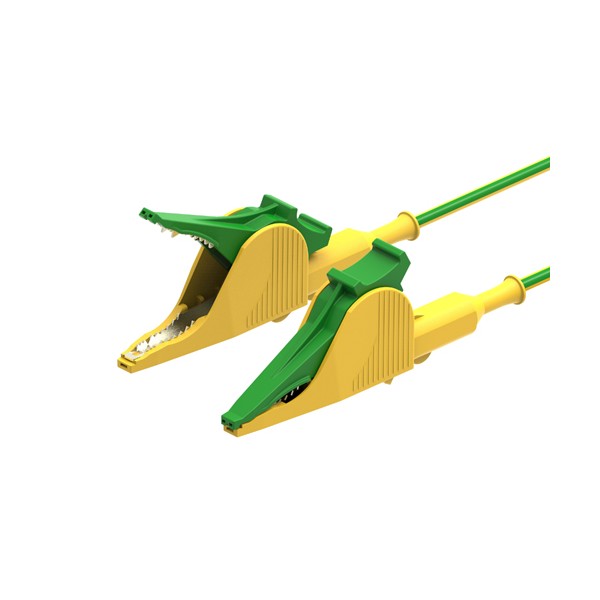

Electro-PJP 5066-5066 JV 2개의 악어클립으로된 테스트 리드

Electro-PJP 5066-5066 JV 2개의 악어클립으로된 테스트 리드

MODEL
5066-5066 JV
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

Ø2mm·Ø4mm 단자에 맞춰
고르는 테스트 리드 5종

ELECTRO-PJP 2050 · 2070 · 2080 · 2090 · 5066-5066 JV

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 2050·2070·2080·2090·5066-5066 JV는 Ø2mm 또는 Ø4mm 바나나 단자와 악어 클립으로 구성한 테스트 리드(계측 리드) 5종입니다. 접지 측정기와 계측기 단자에 맞는 리드를 정격 전압과 케이블 단면적에 따라 고를 수 있습니다.

2050과 5066-5066 JV는 1000 V CAT III, 2070과 2090은 600 V CAT II 등급입니다. 2050·2070의 정격 전류는 케이블 단면적에 따라 12~36 A로 달라집니다. 절연은 PP 소재이고 10개 단위로 포장되며, (주)테솔이 국내에 공식 공급합니다.

12 ~ 36 A

2050 · 2070 단면적별 정격 전류

1000 V

CAT III 모델의 정격 전압

5종

Ø2mm 2종, Ø4mm 2종, 악어 클립 1종

10개

1포장 수량(5066 JV는 2개)

특징

단자 형상과 정격으로 나뉘는
테스트 리드 5종

핵심 특징현장에서 달라지는 점
Ø2mm 수-수 직선 고정 안전형(2080)양끝이 직선 플러그로 고정되어 있어 Ø2mm 단자 사이를 바로 연결할 수 있습니다.
스택형 잭 반전형(2090·2070)한쪽 잭 뒤에 다른 플러그를 쌓아 꽂을 수 있어, 단자 하나에서 리드를 여러 갈래로 나눌 수 있습니다.
직선 안전 바나나 잭(2050)Ø4mm 안전 단자에 곧게 꽂히고 CAT III 등급이라 해당 회로의 측정 리드로 쓸 수 있습니다.
단면적별 전류 선택0.75 mm²에서 2.50 mm²까지 단면적을 고르면 12 A에서 36 A까지 시험 전류에 맞는 여유를 확보할 수 있습니다.
악어 클립 리드(5066-5066 JV)양쪽 악어 클립으로 시험 지점을 물어 두므로 측정하는 동안 연결이 풀리지 않습니다.

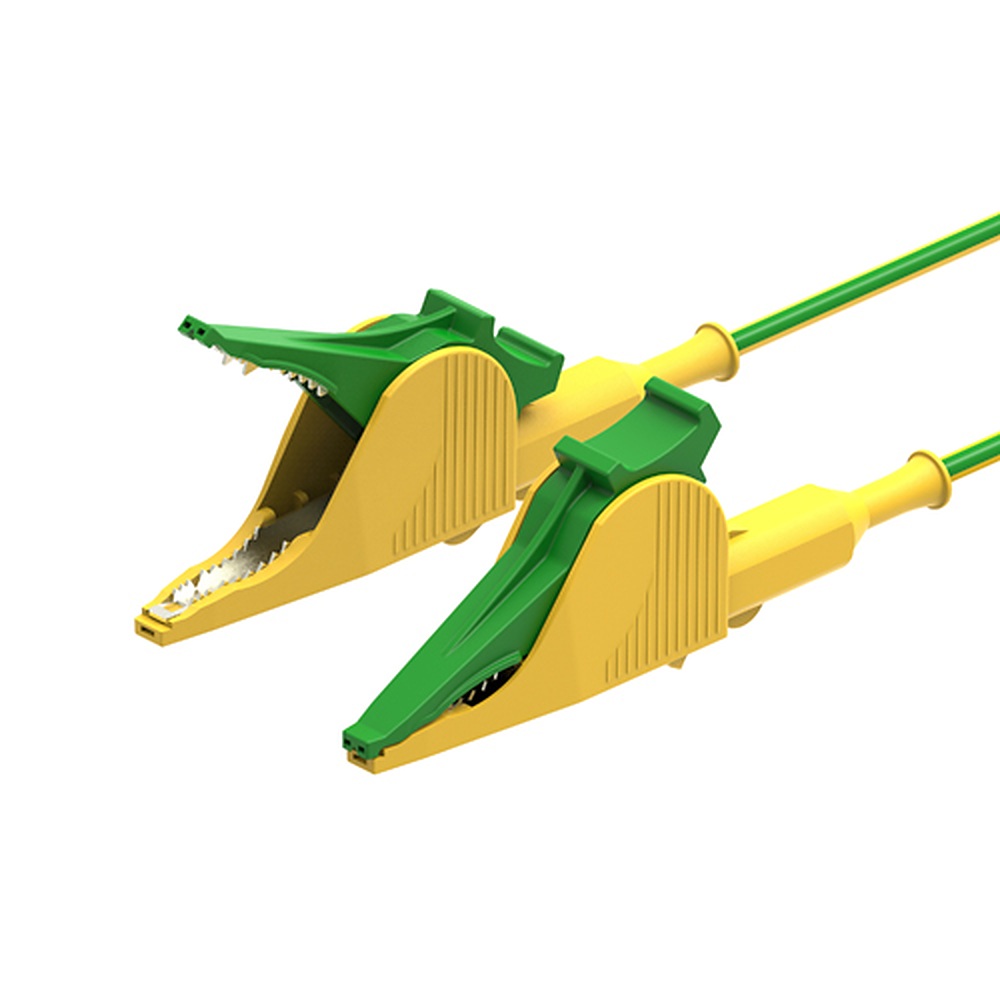

ELECTRO-PJP 5066-5066 JV - 양 끝에 녹색·노랑 악어 클립이 달린 테스트 리드
양 끝에 녹색·노랑 악어 클립이 달린 테스트 리드

리드 선정

단면적과 길이로 정하는
테스트 리드 사양

2050과 2070은 케이블 단면적에 따라 정격 전류가 달라집니다. 0.75 mm²는 12 A, 1.00 mm²는 20 A, 1.50 mm²는 25 A, 2.50 mm²는 36 A입니다. 측정 전류가 큰 회로라면 단면적을 먼저 정한 뒤 길이 옵션을 고르세요.

Ø2mm 리드 2080·2090은 10 A 정격이며, 길이 옵션은 4단계입니다. 단단한 절연 슬리브가 있는 플러그와는 맞지 않으므로 상대 단자의 형상부터 확인하세요.

악어 클립 리드 사용 방식

5066-5066 JV는 양쪽 악어 클립으로 시험 지점을 물어 고정하는 리드입니다. 36 A 정격이라 접지 측정 장비의 보조 접지봉 연결처럼 전류 용량이 필요한 시험 배선에 알맞으며, 2개 단위로 포장됩니다.

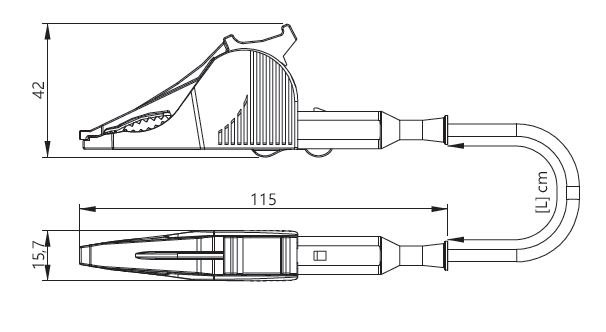

ELECTRO-PJP 5066-5066 JV - 악어 클립 테스트 리드의 치수도
악어 클립 테스트 리드의 치수도

사양

테스트 리드 5종
모델 비교 사양

항목20802090205020705066-5066 JV
구성Ø2mm 수-수 리드, 직선 고정 안전형Ø2mm 반전형 리드: 스택형 바나나 잭 / 직선 플러그Ø4mm 리드, 직선 안전 바나나 잭Ø4mm 반전형 리드: 스택형 바나나 잭 / 직선 플러그악어 클립 2개 리드
정격 전압30 VAC 이하 / 60 VDC 이하600 V CAT II1000 V CAT III600 V CAT II1000 V CAT III
정격 전류10 A10 A0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A0.75 mm² 12 A · 1.00 mm² 20 A · 1.50 mm² 25 A · 2.50 mm² 36 A36 A
길이 옵션50 / 100 / 150 / 20050 / 100 / 150 / 20010 / 25 / 50 / 100 / 150 / 20010 / 25 / 50 / 100 / 150 / 20050 / 150
접점 소재니켈 코팅 강·황동니켈 코팅 강·황동니켈 코팅 황동니켈 코팅 황동니켈 코팅 강·황동
절연 소재PPPPPPPPPP
포장 수량10개10개10개10개2개
주문 품번208[X]-[L]209[X]-[L]205[X]-IEC-[L]-#207[X]-IEC-[L]-#5066/5066-PVC-[L]-JV

시리즈 공통 사양

항목사양
단자 규격Ø2mm(2080·2090), Ø4mm(2050·2070), 악어 클립(5066-5066 JV)
절연 소재PP
호환 제한단단한 절연 슬리브가 있는 Ø2mm·Ø4mm 플러그와는 호환되지 않음

활용 분야

Ø2mm·Ø4mm 리드를 쓰는
접지 측정과 시험 배선

  • 접지 측정 장비 연결 — Ø4mm 바나나 단자가 있는 접지 측정기에 직선 안전 잭 리드를 연결합니다.
  • Ø2mm 계측 단자 연결 — Ø2mm 단자를 쓰는 계측 모듈과 지그에 리드를 연결합니다.
  • 시험 지점 고정 — 악어 클립으로 단자대와 접지봉을 물어 측정하는 동안 연결을 유지합니다.
  • 전류 여유 설계 — 시험 전류에 맞춰 케이블 단면적을 정하고 리드를 고릅니다.

선택 가이드

단자 규격과 전류로 고르는
Ø2mm·Ø4mm 테스트 리드

이럴 때 (단자·전류 조건)권장 모델선택 이유
Ø2mm 단자 사이를 양끝 직선 플러그로 연결할 때2080수-수 직선 고정 안전형이라 Ø2mm 단자 두 곳을 바로 잇습니다.
Ø2mm 단자에서 리드를 분기해야 할 때2090스택형 잭이 있는 반전형이라 플러그를 쌓아 꽂아 한 단자에서 리드를 나눌 수 있습니다.
Ø4mm 단자로 CAT III 회로를 측정할 때2050직선 안전 바나나 잭에 1000 V CAT III 등급이라 CAT III 측정에 맞습니다.
Ø4mm 단자에서 리드를 분기해야 할 때2070스택형 잭이 있는 600 V CAT II 반전형이라 Ø4mm 단자에서 리드를 쌓아 나눌 수 있습니다.
악어 클립으로 시험 지점을 물어 고정할 때5066-5066 JV양쪽 악어 클립에 36 A 정격이라 접지봉처럼 전류 용량이 필요한 연결에도 충분합니다.

구성·옵션

테스트 리드 옵션 구성과
품번 체계

품번옵션 항목비고
208[X]-[L] · 209[X]-[L][X] 옵션, [L] 길이 50 / 100 / 150 / 200Ø2mm 리드
205[X]-IEC-[L]-# · 207[X]-IEC-[L]-#[X] 케이블 단면적, [L] 길이 10~200, # 색상Ø4mm 리드
5066/5066-PVC-[L]-JV[L] 길이 50 / 150악어 클립 리드, 2개 포장
