기준 신호를 광섬유로 다른 방까지 전달
Pendulum DA-36 10 MHz 주파수 분배 증폭기 입력 : 광 1 (ST) + 전기 1 (BNC) 출력 : 광 1 (ST) + BNC 동축 4 입력 신호 : 10 MHz 사인
견적 받기Pendulum 한국 독점 공급 파트너
Pendulum DA-36은 10 MHz 기준 신호를 광 출력 1개와 BNC 동축 출력 4개로 나누는 RF/광 주파수 분배 증폭기(Frequency Distribution Amplifier)입니다. 멀티모드 광섬유로 최대 2 km까지 기준을 보내므로 교정실의 기준을 다른 방과 층, 건물까지 전달합니다. (주)테솔이 국내에 공식 공급합니다.
광섬유 구간
DA-36 광 연결 조건
기준기 쪽 DA-36이 10 MHz를 빛으로 바꿔 보내고, 먼 쪽 DA-36이 이를 받아 다시 동축 4개로 나눕니다. 광섬유는 멀티모드 ST 커넥터 규격이며 최대 길이 2 km, 최대 광 감쇠는 3.5 dB 미만입니다.
광섬유는 본체에 포함되지 않으므로 구간의 접속점 수와 감쇠를 먼저 계산한 뒤 별도로 준비하세요.

사양
DA-36 사양
| 항목 | 내용 |
|---|---|

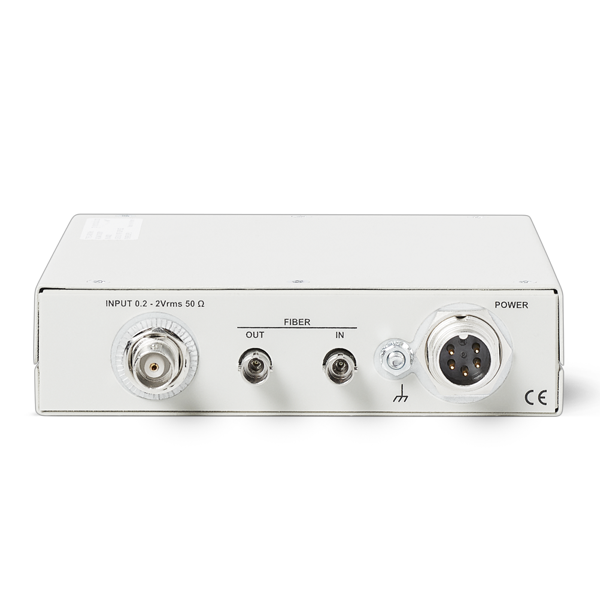

| 입력 | 광 1 (ST) + 전기 1 (BNC), 광 입력 우선 |

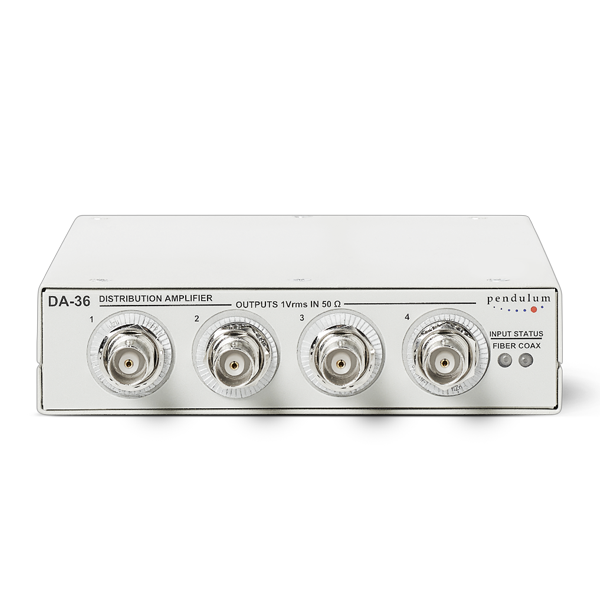

| 출력 | 광 1 (ST) + BNC 동축 4, 동축 출력 공칭 1 Vrms |
| 입력 신호 | 10 MHz 사인, 50 Ω, BNC 입력 200 mVrms ~ 2 Vrms |
| 분배 방식 | 완전 아날로그, PLL·주파수 복원 없음, 협대역 고 Q 필터 |
| 주기 간 지터 | <(50 ps + 광 지터) |
| 전원 | 100 ~ 240 V, 47 ~ 63 Hz, <35 W |
| 크기 · 무게 | 125 × 170 × 30 mm · 650 g (전원 어댑터 제외) |

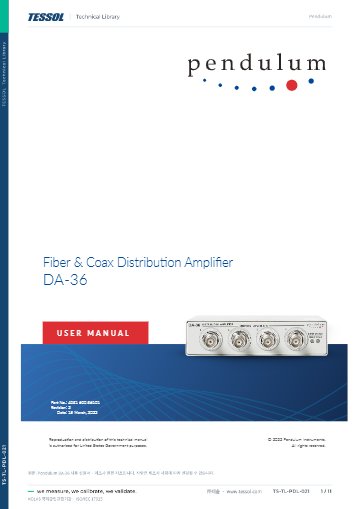

| 기본 구성 | 본체, 전원 어댑터, 벽걸이 키트, 사용자 매뉴얼 |

활용 분야
DA-36 분배 구간
- 교정실 — 여러 계측기에 같은 10 MHz 기준을 나눕니다.
- 건물 간 연결 — 기준기가 있는 건물에서 떨어진 건물까지 광섬유로 전달합니다.
같은 계열
DA-36과 나란한 Pendulum 분배 증폭기
- DA-36 — 광 입력 우선·동축 자동 전환을 갖춘 10 MHz 분배 증폭기
관련 제품
DA-36과 함께 보는 Pendulum 기준기
- Pendulum FDA-301A 주파수·시간 동기 분배 증폭기
- Pendulum FTR-210R GNSS 동기 루비듐 주파수·시간 기준기
- Pendulum 6688 · 6689 고안정 주파수 기준기
DA-36의 출력은 몇 개입니까?
광 출력 1개와 BNC 동축 출력 4개입니다.
DA-36의 광섬유는 본체에 포함됩니까?
포함되지 않습니다. 멀티모드 ST 광섬유를 별도로 준비하세요.
DA-36은 어떤 신호를 분배합니까?
10 MHz 사인파를 분배합니다. 입력 임피던스는 50 Ω이고 BNC 입력 진폭은 200 mVrms~2 Vrms입니다.
FAQ 자주묻는 질문
-
DA-36의 출력은 몇 개입니까?
광 출력 1개와 BNC 동축 출력 4개입니다.
-
DA-36의 광섬유는 본체에 포함됩니까?
포함되지 않습니다. 멀티모드 ST 광섬유를 별도로 준비하세요.
-
DA-36은 어떤 신호를 분배합니까?
10 MHz 사인파를 분배합니다. 입력 임피던스는 50 Ω이고 BNC 입력 진폭은 200 mVrms~2 Vrms입니다.
