REED R5001 LCR 미터

REED R5001 LCR 미터

MODEL
R5001
브랜드
REED INSTRUMENTS

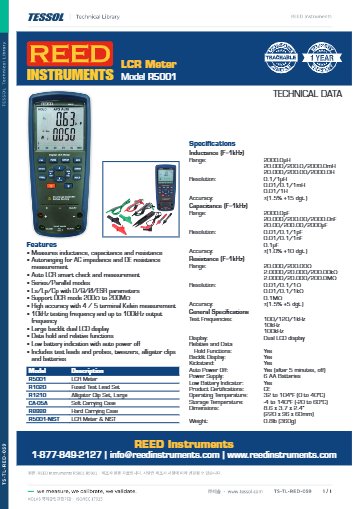

제품 자료
제품문의 구매하기

인덕터·커패시터·저항 값을
현장에서 재는 LCR 미터

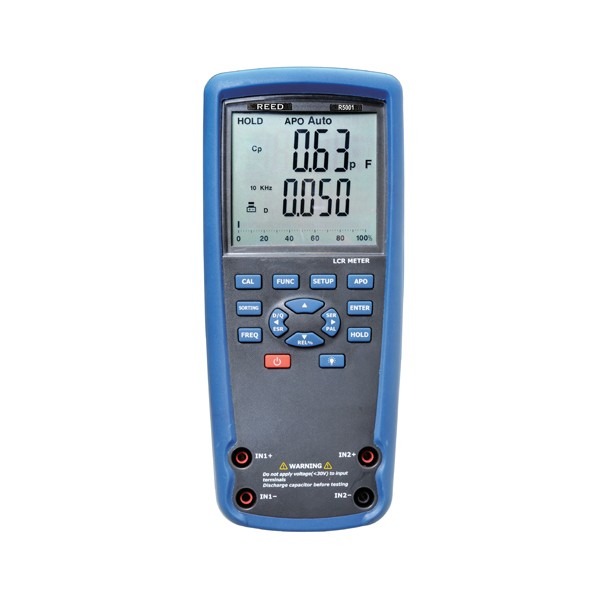

REED R5001 LCR 미터

견적 받기

Reed 국내 정식 공급 파트너

REED R5001은 인덕턴스·정전용량·저항을 측정하는 핸드헬드 LCR 미터(Handheld LCR Meter)입니다. 시험 주파수는 100/120 Hz와 1, 10, 100 kHz이며, 이중 LCD에 주 파라미터와 D·Q·위상각·ESR을 함께 표시해 인덕터·커패시터·저항의 현장 점검에 사용합니다.

정확도는 정전용량 ±(1.0 % + 10 dgt), 인덕턴스와 저항 ±(1.5 %)로 간이 점검의 판정 기준이 됩니다. 4단자·5단자 켈빈 측정은 낮은 임피던스 부품에서 리드 저항의 영향을 줄입니다. 무게 360 g의 본체는 (주)테솔이 국내에 공식 공급합니다.

5가지

100/120 Hz와 1·10·100 kHz 시험 주파수

±1.0 %

정전용량 기본 정확도 비율 항

360 g

현장 휴대용 본체 무게

AA 6개

건전지 구동 전원

특징

간이 점검에 필요한
기능 구성

핵심 특징현장에서 달라지는 점
Auto LCR 자동 판별부품 종류를 모르는 상태에서도 L·C·R을 자동으로 판별해 측정하므로 선택 조작이 줄어듭니다.
2차 파라미터 표시D, Q, 위상각, ESR을 함께 읽어 커패시터의 열화와 인덕터의 손실을 값으로 판단합니다.
직렬·병렬 모드부품 특성에 맞춰 Ls/Lp/Cp 등 등가 회로 모드를 선택하므로 규격표와 같은 조건으로 값을 대조합니다.
4단자·5단자 켈빈 측정리드 저항을 제거해 낮은 값의 부품을 측정할 때 판독 오차를 줄입니다.
데이터 홀드와 상대값표시값을 고정하고 기준 부품과의 차이를 읽으므로 같은 규격 부품의 짝맞춤 선별이 빨라집니다.
킥스탠드와 5분 자동 꺼짐작업대에 세워 두고 판독하며, 전원을 끄지 않아도 5분 뒤 자동으로 꺼져 건전지 소모를 막습니다.

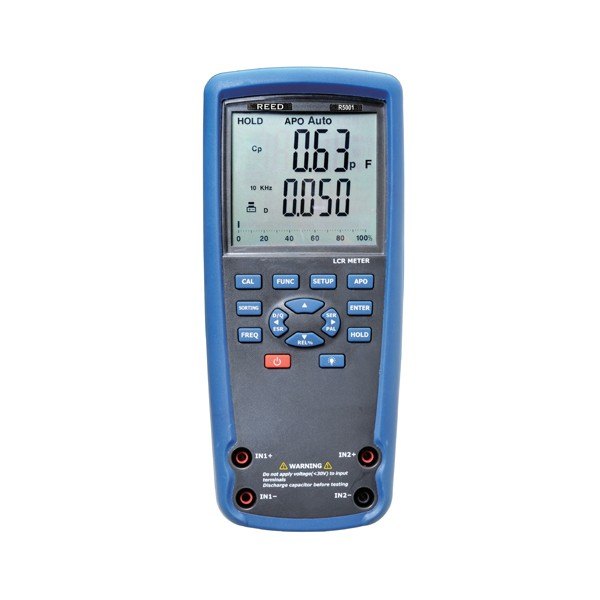

REED INSTRUMENTS R5001 - 표시창과 기능 버튼, 입력 단자가 보이는 본체 전면
표시창과 기능 버튼, 입력 단자가 보이는 본체 전면

시험 주파수

주파수 선택과
정확도 기준

시험 주파수는 100/120 Hz, 1 kHz, 10 kHz, 100 kHz 중에서 선택합니다. 사양의 정확도는 모두 1 kHz 기준입니다. 규격표가 다른 주파수 조건을 요구하는 부품은 해당 주파수로 측정하되, 정확도 해석이 달라진다는 점을 감안하세요. 시험 신호는 0.5 Vac rms(대표값)입니다.

프로브와 켈빈 측정 연결

기본 구성의 시험 리드와 프로브, 핀셋, 악어 클립으로 리드형과 칩형 부품을 모두 연결합니다. 낮은 임피던스 부품은 4단자·5단자 켈빈 연결로 측정하세요.

휴대 운용

현장 환경과
전원 사양

작동 온도는 0~40 °C, 보관 온도는 -20~60 °C이고 본체는 220 × 96 × 60 mm입니다. AA 건전지 6개로 구동하며 저전압 표시와 자동 꺼짐 기능을 갖췄습니다.

사양

1 kHz 기준
L·C·R 측정 사양

항목사양
인덕턴스 범위 (1 kHz)2000.0 µH · 20.000 mH · 200.0 mH · 2000.0 mH · 20.000 H · 200.00 H · 2000.0 H
인덕턴스 정확도 (1 kHz)±(1.5 % + 15 dgt)
정전용량 범위 (1 kHz)2000.0 pF · 20.000 nF · 200.00 nF · 2000.0 nF · 20.00 µF · 200.00 µF · 2000 µF
정전용량 정확도 (1 kHz)±(1.0 % + 10 dgt)
저항 범위 (1 kHz)20.000 Ω · 200.00 Ω · 2.0000 kΩ · 20.000 kΩ · 200.00 kΩ · 2.0000 MΩ · 20.000 MΩ · 200.0 MΩ
저항 정확도 (1 kHz)±(1.5 % + 5 dgt)
시험 주파수100 / 120 Hz · 1 / 10 / 100 kHz
시험 신호0.5 Vac rms (대표값)
측정 파라미터Ls/Lp/Cp · D · Q · Ø · ESR/Rp
측정 모드직렬 · 병렬, 4단자·5단자 켈빈 측정
디스플레이백라이트 이중 LCD
기능데이터 홀드 · 상대값 · 저전압 표시 · 자동 꺼짐(5분) · 킥스탠드
전원AA 건전지 6개
인증CE
작동 온도0 ~ 40 °C
보관 온도-20 ~ 60 °C
외형 치수220 × 96 × 60 mm
무게360 g

활용 분야

현장 부품 점검이
필요한 곳

  • 인덕터 점검 — 1 kHz 기준 인덕턴스 값을 현장에서 확인합니다.
  • 커패시터 점검 — 정전용량과 D 값으로 불량 여부를 판별합니다.
  • 저항 측정 — 20 Ω부터 200 MΩ까지 저항 값을 측정합니다.
  • 출장 수리·유지보수 — 들고 다니며 교체 대상 부품의 값을 확인합니다.

선택 가이드

요구 정확도에 맞는
LCR 미터 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
현장에서 L·C·R을 간이 점검할 때REED R5001정전용량 ±1.0 %, 인덕턴스·저항 ±1.5 %의 핸드헬드 간이형입니다.
핸드헬드로 더 높은 정확도가 필요할 때GW Instek LCR-900 · 1000 시리즈0.2 % 이하 정확도를 갖춘 핸드헬드 LCR 미터입니다.
벤치에서 0.05 % 정밀 시험을 할 때GW Instek LCR-6000 시리즈2U 하프랙 정밀 벤치형입니다.

구성·옵션

기본 구성과
선택 사양

구분내용
기본 구성LCR 미터 본체, 시험 리드와 프로브, 핀셋, 악어 클립, 건전지
선택 사양CA-05A 중형 소프트 휴대 케이스 · R8888 중형 하드 휴대 케이스
선택 사양R1020 퓨즈 내장 시험 리드 세트 · R1210 악어 클립 세트(톱니형)
