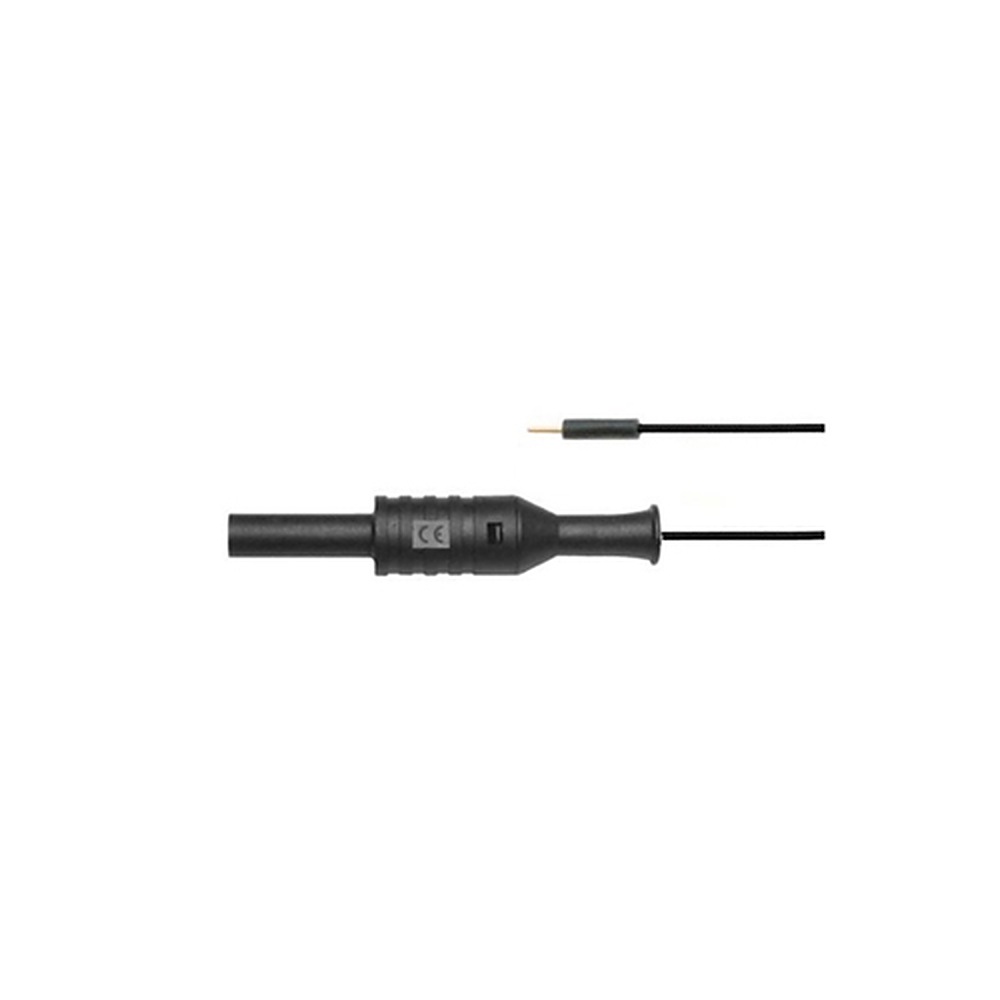

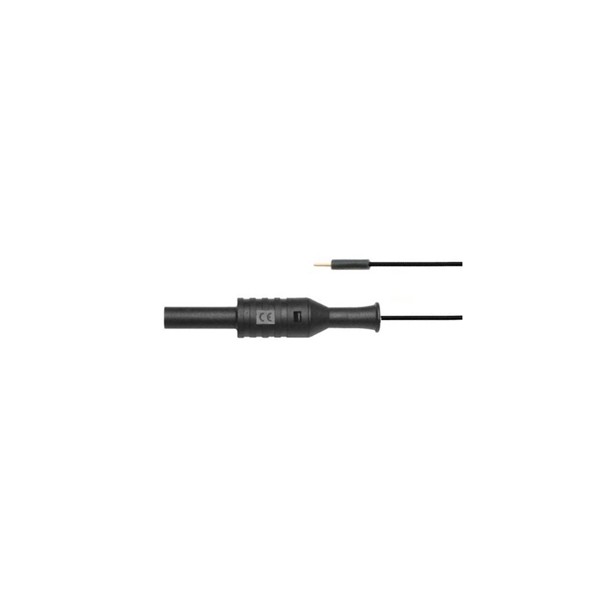

Electro-PJP 2060/M0.5 테스트 리드 / 4mm 암컷 잭, 0.5mm 수컷 플러그

Electro-PJP 2060/M0.5 테스트 리드 / 4mm 암컷 잭, 0.5mm 수컷 플러그

MODEL
2060/M0.5
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

촘촘한 미세 핀에
측정 리드를 잇는 클립·어댑터

ELECTRO-PJP 6800 · 6810 · ADA2410/F0.8 · 6822 · 6824 · 2060/M0.5

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 6800·6810·ADA2410/F0.8·6822·6824·2060/M0.5는 Ø0.8mm급 미세 핀을 계측기 단자에 잇는 마이크로 클립, 지지 레일, 변환 리드(마이크로 어댑터) 6종입니다. 30 VAC·60 VDC 이하 회로에서 500 mA~2 A 범위의 측정에 사용합니다.

6800은 DIP처럼 핀이 촘촘한 SMD 접속부에도 닿는 500 mA 정격의 미니 클립이고, 6810 지지 레일은 클립을 올려 위치를 고정합니다. 나머지 리드와 어댑터는 1~2 A 정격입니다. 이 제품군은 (주)테솔이 국내에 공식 공급합니다.

500 mA

6800 미니 클립의 정격 전류

2 A

변환 리드·어댑터 최대 정격

6종

클립·레일·변환 리드 구성

10개

1포장 수량

특징

미세 핀을 잇는
마이크로 클립과 변환 리드

핵심 특징현장에서 달라지는 점
초소형 클립(6800)촘촘한 SMD 접속부에 닿는 크기라, DIP형 부품의 인접 핀 사이에서도 접촉할 수 있습니다.
지지 레일(6810)클립을 레일에 올려 위치를 고정하므로 접촉이 안정되고 여러 핀을 나란히 물 수 있습니다.
1대3 분기 어댑터(ADA2410/F0.8)Ø4mm 플러그 하나를 Ø0.8mm 소켓 세 개로 나눠, 한 단자에서 세 신호선을 동시에 끌어낼 수 있습니다.
Ø2mm·Ø4mm 잭 변환 리드(6822·6824)계측기 단자를 미세 핀 규격으로 바꿔 주므로 가는 핀에 바로 접속할 수 있습니다.
Ø0.5mm 플러그 변환(2060/M0.5)Ø4mm 잭과 Ø0.5mm 플러그를 이어 주어 더 가는 핀까지 측정할 수 있습니다.

클립 설치

레일 위 클립 배열과
정격 구분

6800은 500 mA, ADA2410/F0.8·6822·6824는 2 A, 2060/M0.5는 1 A 정격입니다. 6810은 절연 부품이라 전압·전류 정격이 없습니다. 여러 부품을 조합할 때는 가장 낮은 정격에 맞춰 측정 전류를 제한하세요.

6800 여러 개를 6810 레일에 나란히 올리면 한 줄로 늘어선 핀을 지점별로 동시에 물 수 있습니다. 장착 전에 클립 사이 간격이 핀 피치와 맞는지 확인하세요.

레일에 올린 클립 배열

6810 지지 레일이 클립을 단단히 잡아 위치가 흔들리지 않으므로, DIP 부품의 핀 열을 따라 클립을 나란히 놓고 지점별 신호를 동시에 읽을 수 있습니다.

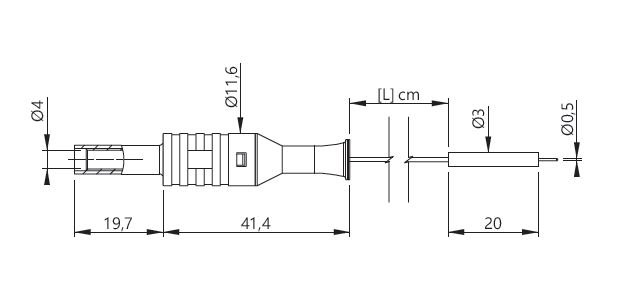

ELECTRO-PJP 2060/M0.5 - 잭과 0.5mm 플러그 테스트 리드의 치수도
잭과 0.5mm 플러그 테스트 리드의 치수도

사양

마이크로 어댑터 6종의
정격과 구성

항목구성주문 품번정격 전압정격 전류접점·절연길이 옵션
2060/M0.5리드 Ø4mm 잭 / Ø0.5mm 플러그2060/M0.5MM-10-#30 VAC 이하 / 60 VDC 이하1 AAuNi 코팅 황동 · PP & 고무10
6822잭 리드 Ø2mm / Ø0.8mm6822-10-#30 VAC 이하 / 60 VDC 이하2 AAuNi 코팅 황동 · PP & 고무10
6824잭 리드 Ø4mm / Ø0.8mm6824-10-#30 VAC 이하 / 60 VDC 이하2 AAuNi 코팅 황동 · PP & 고무10
ADA2410/F0.8Ø4mm 바나나 플러그 / Ø0.8mm 소켓 3개 어댑터ADA2410/F0.8MMX3-#30 VAC 이하 / 60 VDC 이하2 A니켈 코팅 황동 · PP해당 없음
6800SMD 테스트 클립 / Ø0.8mm 수 연결부6800-#30 VAC 이하 / 60 VDC 이하500 mAAuNi 코팅 황동 · PA6.6해당 없음
6810SMD 테스트 클립용 지지 레일6810해당 없음해당 없음PA6.6해당 없음

시리즈 공통 사양

항목사양
포장 수량6종 공통 10개
핀 규격Ø0.8mm 연결부(6800·6822·6824·ADA2410/F0.8), Ø0.5mm 플러그(2060/M0.5)
안전 범주CAT 등급 없음

활용 분야

촘촘한 SMD와
소형 핀 측정

  • 촘촘한 SMD 핀 측정 — 6800 클립으로 DIP형 부품의 인접 핀을 물어 측정합니다.
  • 다핀 동시 측정 — 6810 레일에 클립을 나란히 올려 한 줄의 핀을 지점별로 읽습니다.
  • 소형 핀 변환 — 6822·6824 리드로 가는 소형 핀을 큰 계측기 잭에 연결합니다.
  • 신호 분기 — ADA2410으로 한 계측 단자를 세 개의 소형 소켓으로 나눕니다.

선택 가이드

핀 규격과 단자로
고르는 모델

이럴 때 (핀·단자 조건)권장 모델선택 이유
미세 핀을 클립으로 물 때6800500 mA 정격의 미니 클립이라 촘촘한 핀에도 물 수 있습니다.
계측기 단자가 Ø4mm 바나나일 때6824 · ADA2410/F0.8Ø4mm 잭 리드를 연결하거나, 세 신호를 나눌 때는 1대3 분기 어댑터를 고르세요.
계측기 단자가 Ø2mm 잭일 때6822Ø2mm 잭을 미세 핀 규격으로 바로 바꿔 줍니다.
Ø0.5mm 플러그 핀일 때2060/M0.5Ø4mm 잭과 Ø0.5mm 플러그를 이어 더 가는 핀에 연결합니다.
클립 여러 개를 고정해 쓸 때6810클립 위치를 고정하는 지지 레일이라 여러 핀을 나란히 물 때 접촉이 안정됩니다.

구성·옵션

품번 접미와
포장 구성

구분내용
6800SMD 테스트 클립, 지지 레일(6810)과 조합
6810SMD 테스트 클립용 지지 레일
접미 #색상 옵션 자리(주문서 대조)
포장 수량6종 모두 10개
