Electro-PJP 한국 독점 공급 파트너

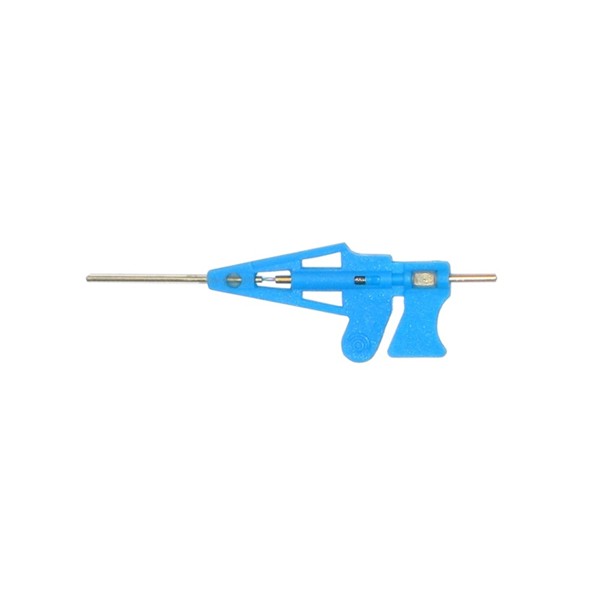

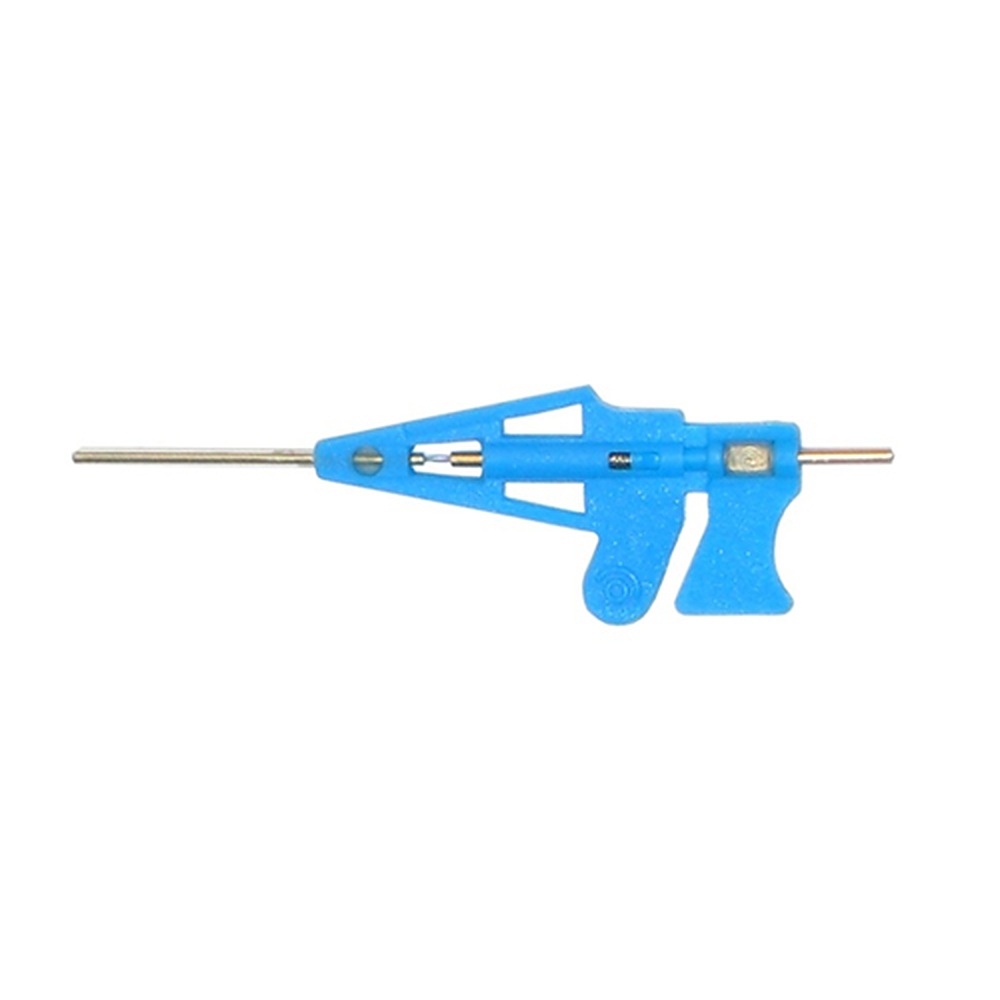

Electro-PJP 6800은 Ø0.8mm 플러그(M) 연결부가 있는 SMD 테스트 클립(SMD Test Clip)입니다. CHALLENGER – CLIP 계열의 미니 클립이며 정격은 ≤30VAC ≤60VDC, 500 mA입니다. (주)테솔이 국내에 공식 공급합니다.
한 팩에 10개가 들어 있고 CAT 등급이 없는 저전압용입니다.
클립 연결
6800 클립의 Ø0.8mm 플러그 연결부
6800의 연결부는 Ø0.8mm 플러그(M)입니다. 접점은 금도금 황동이고 몸체 절연부는 PA6.6입니다.
사양
6800 클립의 정격과 소재
| 항목 | 내용 |
|---|---|
| 품번 | 6800 |
| 품목 | SMD 테스트 클립 |
| 연결부 | Ø0.8mm 플러그(M) |
| 정격 전압 | ≤30VAC ≤60VDC |
| 전류 | 500 mA |
| 절연 재질 | PA6.6 |
| 접점 | 금도금 황동 |
| 포장 | 10개 |

같은 계열
6800과 같은 계열의 리드·레일
- 2060/M0.5 — 리드, Ø4mm 잭(F) / Ø0.5mm 플러그(M), ≤30VAC ≤60VDC 1 A
- 6822 — 리드, Ø2mm 잭(F) / Ø0.8mm 잭(F), ≤30VAC ≤60VDC 2 A
- 6824 — 리드, Ø4mm 잭(F) / Ø0.8mm 잭(F), ≤30VAC ≤60VDC 2 A
- ADA2410/F0.8 — 어댑터, Ø4mm 바나나 플러그(M) / Ø0.8mm 소켓(F) 3개, ≤30VAC ≤60VDC 2 A
- 6810 — SMD 테스트 클립용 지지 레일, PA6.6
관련 제품
6800과 함께 보는 SMD 클립 계열
- PJP 6000-PRO SMD 테스트 클립 리드 (6012 · 6020 · 6022 · 6033 · 6034 · 6035)
- PJP 6606 유연한 SMD 테스트 클립 (6606-02 · 6606 · 6606-D4 · 6606-D2 · 6606-080)
- PJP 마이크로 플러그 리드 (209100 · 209078 · 209050)
6800의 연결부는 어떤 규격입니까?
Ø0.8mm 플러그(M)입니다.
6800의 정격은 얼마입니까?
≤30VAC ≤60VDC, 500 mA입니다.
6800과 같은 계열에 SMD 클립용 레일이 있습니까?
네, SMD 테스트 클립용 지지 레일 6810이 있습니다.
FAQ 자주묻는 질문
-
6800의 연결부는 어떤 규격입니까?
Ø0.8mm 플러그(M)입니다.
-
6800의 정격은 얼마입니까?
≤30VAC ≤60VDC, 500 mA입니다.
-
6800과 같은 계열에 SMD 클립용 레일이 있습니까?
네, SMD 테스트 클립용 지지 레일 6810이 있습니다.
