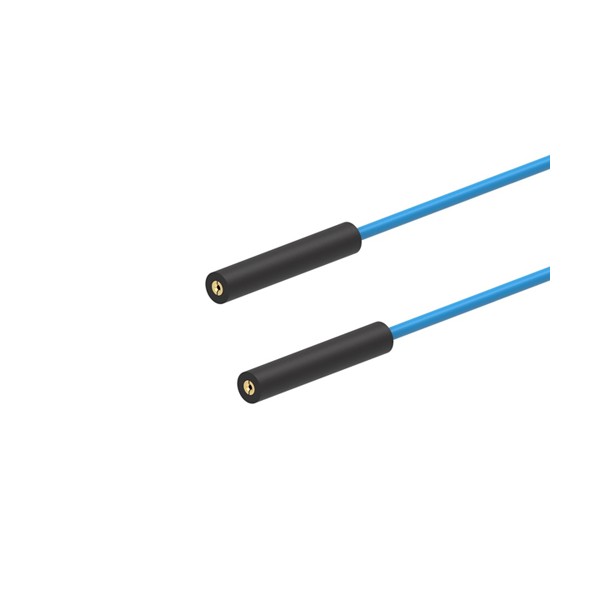

Electro-PJP 209050-F-F는 양쪽 끝이 모두 Ø0.5 mm 잭인 암-암 구성의 마이크로 테스트 리드(Micro Test Lead)입니다. 핀이 가는 소형 커넥터 두 곳을 서로 이을 때 사용합니다.
30 VAC, 60 VDC 이하 회로에서 2 A까지 사용하며 10개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

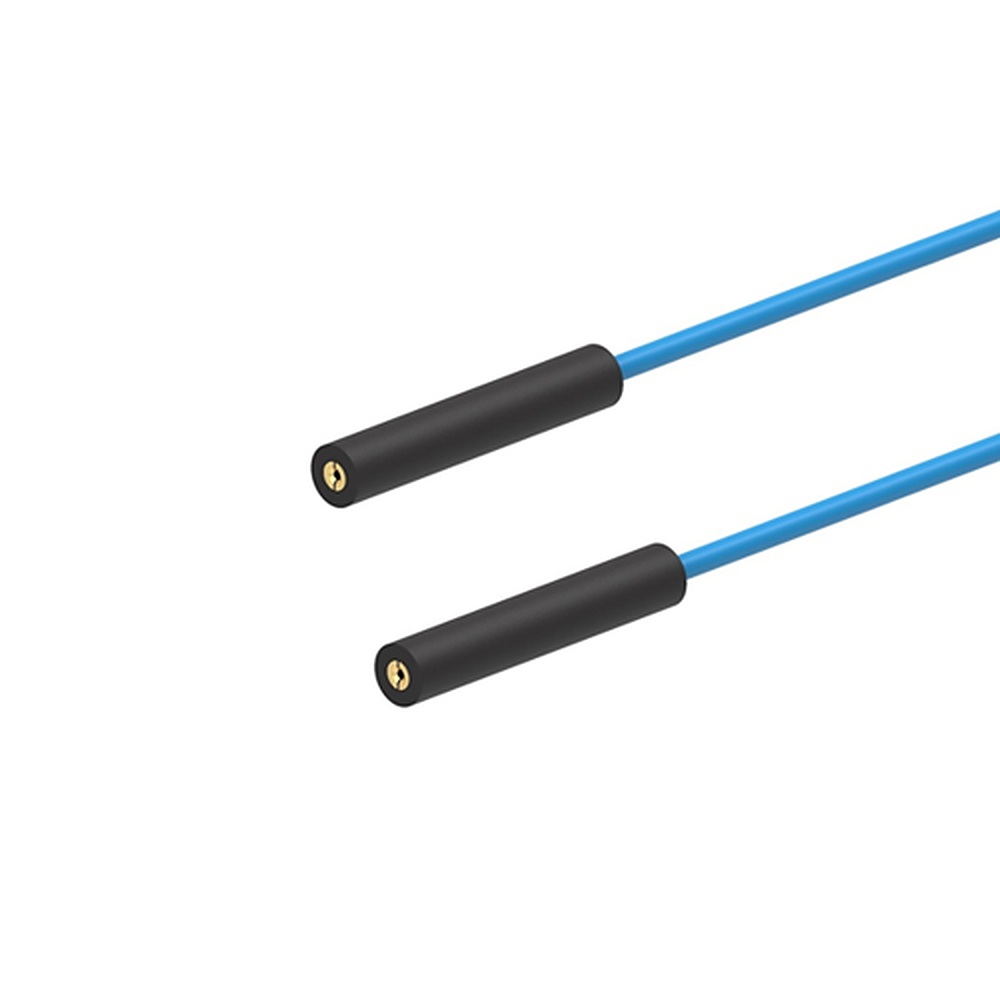

양끝 잭
209050-F-F로 핀과 핀을 잇는 구성
양끝이 잭이므로 연결 대상 두 곳이 모두 핀(수)일 때 맞는 구성입니다. 한쪽이 소켓이면 209050-M-F를 선택하세요.
Ø0.5 mm 잭
리드 양끝의 잭에 Ø0.5 mm 핀을 꽂아 연결합니다. 연결할 핀의 지름을 먼저 확인하세요.

길이
209050-F-F 길이 옵션과 주문 품번
주문 품번은 209050-F-F-[L]-# 형식이며 [L] 자리에 길이 옵션 10 또는 20을 지정합니다.
사양
209050-F-F 정격·커넥터 사양
| 항목 | 사양 |
|---|---|
| 품번 | 209050-F-F |
| 구성 | Ø0.5 mm 잭 / 잭 (암-암) |
| 정격 전압 | ≤30 VAC · ≤60 VDC |
| 정격 전류 | 2 A |
| 길이 [L] | 10 · 20 |
| 주문 품번 형식 | 209050-F-F-[L]-# |
| 절연·접점 | 고무 절연, 금도금 황동 |
| 포장 수량 | 10개입 |
활용 분야
Ø0.5 mm 핀을 연결하는 작업
- 가는 소형 핀 연결 — 지름 0.5 mm 핀 사이를 리드로 이어 계측 라인에 연결합니다.

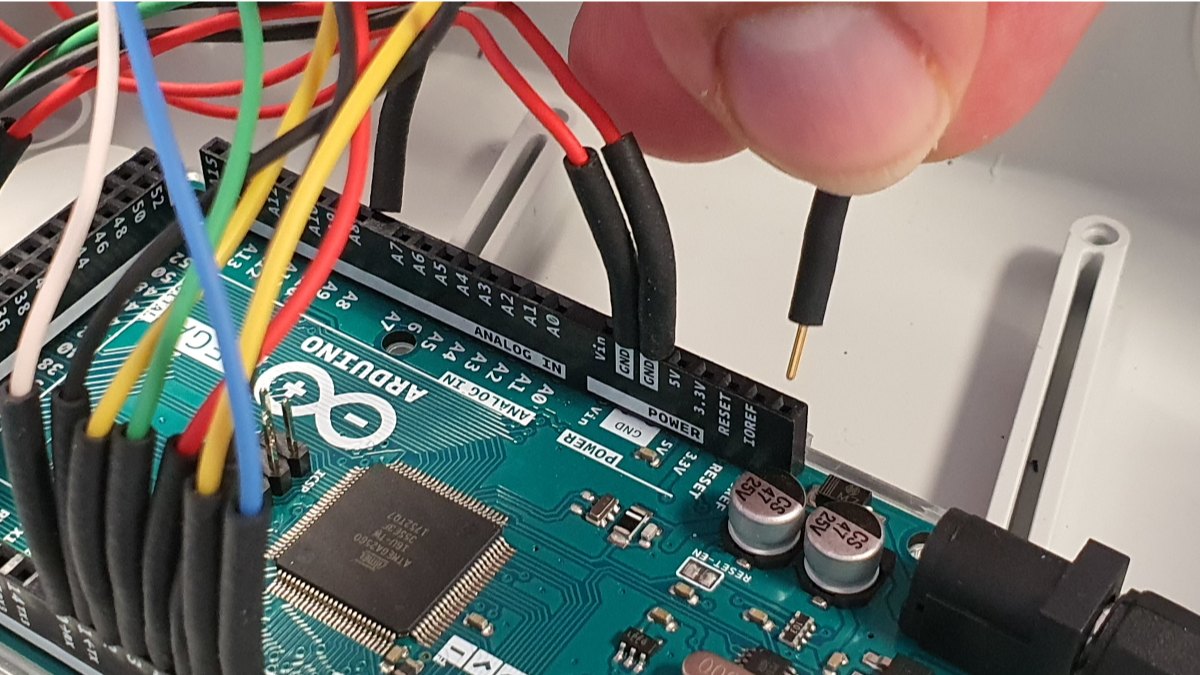

- 소형 커넥터 연결 — 핀 헤더의 Ø0.5 mm 핀에 리드를 꽂아 계측 라인으로 연결합니다.
같은 계열
209050-F-F와 굵기·성별이 다른 6종
- 209050-M-F — Ø0.5 mm 리드, 한쪽 잭·한쪽 플러그(암-수)
- 209050-M-M — Ø0.5 mm 플러그 리드, 양끝 플러그(수-수)
- 209078-F-F — Ø0.8 mm 잭 리드, 양끝 잭(암-암)
- 209078-M-F — Ø0.8 mm 리드, 한쪽 잭·한쪽 플러그(암-수)
- 209078-M-M — Ø0.8 mm 플러그 리드, 양끝 플러그(수-수)
- 209100 — Ø1 mm 스태커블 플러그 리드, 길이 옵션 10~50
관련 제품
Ø0.5 mm 리드와 함께 사용하는 미니 클립·어댑터
- PJP 미니 클립 · 지지 레일 · 마이크로 어댑터 (6800 · 6810 · ADA2410 · 6822 · 6824 · 2060/M0.5)
- PJP 켈빈 테스트 리드 (5066/Kelvin · 430 · 431 · 432 · 440 · 441 · KITKELVIN-4931HA)
- PJP 리드 홀더 · 운반 가방 (2222-20 · 2222-50 · BAG1 · BAG2 · BAG3)
209050-F-F의 F-F는 무슨 뜻입니까?
양끝이 모두 잭(암)이라는 뜻입니다. 플러그(수)는 M으로 표기합니다.
209050-F-F의 정격은 얼마입니까?
≤30 VAC, ≤60 VDC, 2 A입니다. CAT 등급은 표기되어 있지 않습니다.
209050-F-F의 길이는 어떻게 정합니까?
주문 품번의 [L] 자리에서 10 또는 20을 지정합니다.
FAQ 자주묻는 질문
-
209050-F-F의 F-F는 무슨 뜻입니까?
양끝이 모두 잭(암)이라는 뜻입니다. 플러그(수)는 M으로 표기합니다.
-
209050-F-F의 정격은 얼마입니까?
≤30 VAC, ≤60 VDC, 2 A입니다. CAT 등급은 표기되어 있지 않습니다.
-
209050-F-F의 길이는 어떻게 정합니까?
주문 품번의 [L] 자리에서 10 또는 20을 지정합니다.
